Pro ergonomickou obsluhu strojů

Optimální ergonomie je na pracovišti nezbytná. Stroje nejenže musejí splňovat bezpečnostní požadavky, ale musejí také být navrženy tak, aby jejich obsluha byla co nejsnadnější a bez námahy. Ovládací panely na strojích proto musejí být flexibilní a snadno polohovatelné prostřednictvím systémů nosných ramen.

Nosná ramena se používají všude tam, kde obslužné ovládací panely vyžadují pro ovládání stroje flexibilní polohování. Aby bylo možné ovládací panel přesně přizpůsobit výšce pracovníka a dále tak zvýšit ergonomii, nabízí nyní společnost Rittal výškově nastavitelný nosný profil pro svůj systém nosných ramen CP.

Reklama
Reklama
Reklama

Výškově nastavitelný nosný profil

Nový výrobek je k dostání ve dvou verzích pro hmotnosti zátěže 4–30 kg a 10–60 kg. Hmotnost lze v těchto rozsazích stupňovitě upravit a nastavit tak, aby ovládací panel trvale zůstával v nastavené výšce. Nastavení hmotnosti zůstává stabilní i po delší dobu provozu a není nutné jej znovu upravovat. Důkazem je více než 30 000 zkušebních cyklů provedených akreditovanou laboratoří kvality společnosti Rittal.

Výškově nastavitelný nosný profil lze integrovat do systému nosných ramen bez použití adaptéru. Instaluje se vždy do systému CP 120 ze strany upevnění na stěnu nebo podlahu. V závislosti na hmotnostní kategorii lze systém CP 120 a CP 60 instalovat na stranu obsluhy stroje nebo redukovat na menší systém.

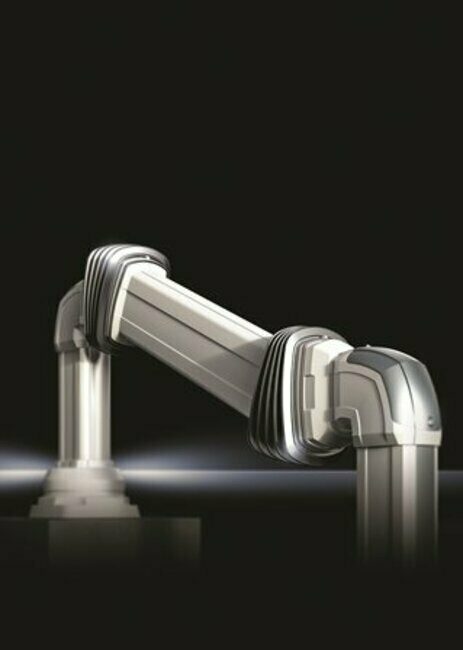

Nosný profil s možností výškového nastavení pro řadu CP firmy Rittal zajišťuje optimální ergonomii stroje.

Spolehlivá ochrana kabelů

Systémy nosných ramen CP firmy Rittal poskytují dostatek vnitřního prostoru pro kabely. Kromě toho je snadné do výškově nastavitelného systému vkládat předem sestavené kabely s konektory. Vysoký stupeň krytí (IP 54) znamená spolehlivou ochranu kabelů před okolními vlivy. Stupeň krytí zůstává stejně vysoký i po integraci nosného profilu s možností výškového nastavení. Kabely jsou bezpečně odděleny od pohyblivých částí výškově nastavitelného systému a při pohybu systému tak nedochází k žádnému poškození.

Snadná montáž a seřízení

Při vývoji systémů nosných ramen kladla společnost Rittal zvláštní důraz na možnost montáže jednou osobou. Totéž platí i pro nosné rameno s možností výškového nastavení. Hmotnost zátěže a přizpůsobení nosného ramene s možností výškového nastavení lze upravit pomocí snadno přístupného šroubu. I nastavení systému je velmi pohodlné. Příslušné šrouby na kloubech jsou snadno přístupné zvnějšku i po sestavení.

Prostorově nenáročné motorové spouštěče

Po úspěšném uvedení nového přípojnicového systému RiLine Compact na začátku tohoto roku společnost Rittal nyní rozšiřuje své portfolio z nabídky RiLine Compact o další komponenty. Kompaktní přípojnicový systém do 125 A se dosud skládal výhradně z kontaktních desek s ochranou proti nebezpečnému dotyku, které tvoří základní prvek systému spolu s montážními komponenty, jako jsou adaptéry pro připojení vodičů a přístrojové adaptéry pro snadnou instalaci ochranných přístrojů od různých výrobců. Společnost Rittal nyní rozšiřuje své portfolio výrobků o nové motorové spouštěče. Stejně jako stávající komponenty lze tyto jednotky přímo a jednoduše nainstalovat na kontaktní desku a provést mechanické a elektrické zapojení v jednom kroku. Jednoduchá instalace zařízení výrazně snižuje čas a úsilí vynaložené na připojování.

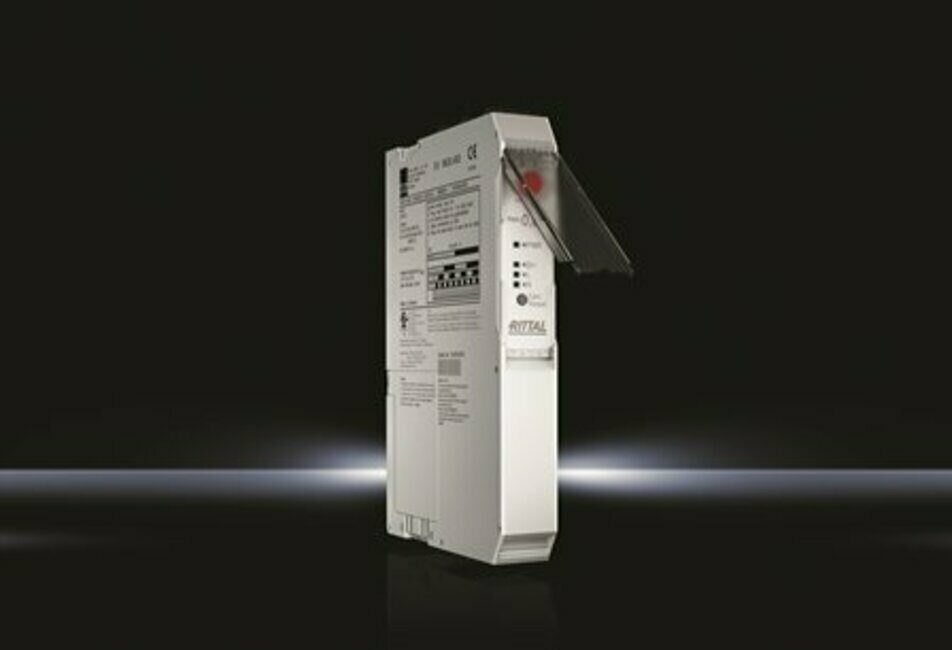

Chytré řešení za použití nové technologie: motorový spouštěč pro systém RiLine Compact

Kompaktní řešení pro menší prostory

Společnost Rittal nabízí motorové spouštěče ve třech stupních proudového rozsahu: 0,6 A, 2,4 A a 9 A. Fungují jako přímý a reverzní startér v jediném zařízení. Velmi působivé je jejich mimořádně tenké provedení se šířkou pouhých 22,5 mm. To znamená uvolnění více než 50 % prostoru v porovnání se standardním 45mm spínacím zařízením v tomto proudovém rozsahu a o 75 % více prostoru v porovnání s reverzními kombinacemi o šířce 90 mm.

Působivá hybridní technologie

Třífázový motorový spouštěč je vysoce výkonné hybridní spínací zařízení s funkcí monitorování proudu. Díky své hybridní technologii zařízení nabízí delší životnost a provoz s nízkými ztrátami. Princip technologie je jednoduchý: nejprve je zapnuta elektronika prostřednictvím vstupního signálu a poté mechanické kontakty. Motorový spouštěč přináší ještě více výhod prostřednictvím své diagnostické funkce, kterou detekuje vnitřní a vnější chyby. Provozní stavy a chybové zprávy lze poté vyhodnotit pomocí čtyř různých svítících LED kontrolek.

Rittal Czech

revilakova.h@rittal.cz

www.rittal.cz
