Když jde o prostor…

Současné trendy směřují k mnohem větší míře využití elektroniky než doposud. To je hlavní, nikoliv však jediný důvod, proč se množí automatizace výroby menších zařízení, jakými jsou například mobilní telefony, tablety i ostatní elektronika. Ale nejde jen o ni, ale i o laboratoře, farmacii apod.

Veliký podíl v těchto oblastech mají tzv. stolní aplikace – úlohy, které se odehrávají na ploše velikosti stolu. Také hovoříme o lehké manipulaci, kdy je manipulovaný předmět lehčí než 1 kg a jeho objem menší než 1 l.

Reklama
Reklama

Malé rozměry, snadné spojování

Významnou roli v těchto oblastech hrají malé manipulátory. Firma Festo přichází s novinkou – s pohony, jejichž kompaktnost v poměru k obslouženému prostoru nemá obdoby. Vynikne zejména při uspořádání do podoby manipulátoru s několika osami pohybu. Manipulátory se skládají s minimem spojovacích dílů a jejich uspořádání je podřízeno právě dokonalému využití prostoru.

V praxi se jedná hned o dvě zbrusu nové řady elektrických pohonů: ELGC a EGSC. Obě dvě vynikají kromě kompaktních rozměrů také nízkou cenou, vysokou přesností, mnoha možnostmi montáže a snadným spojováním vždy sousedních velikostí do víceosých systémů.

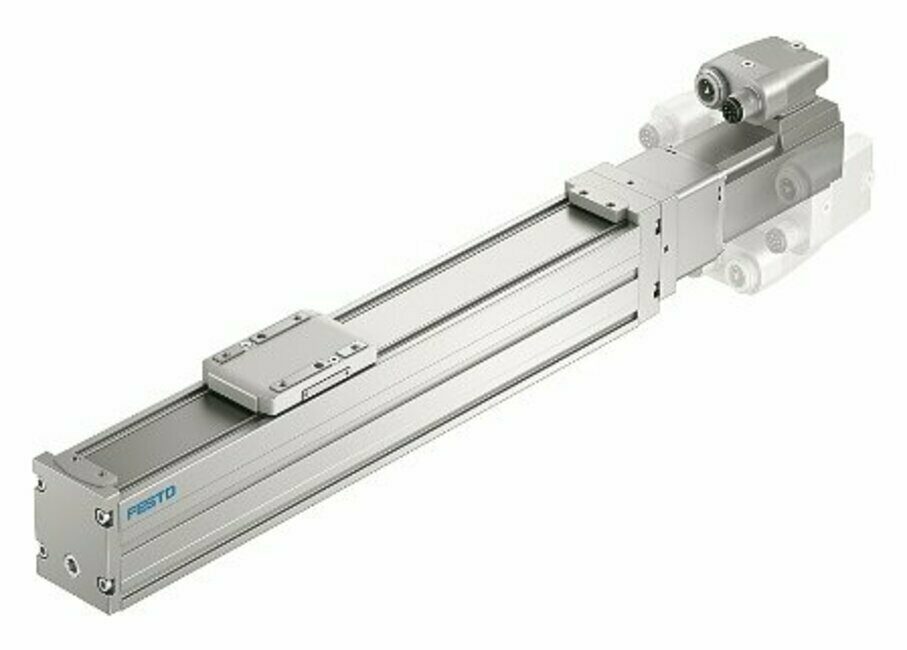

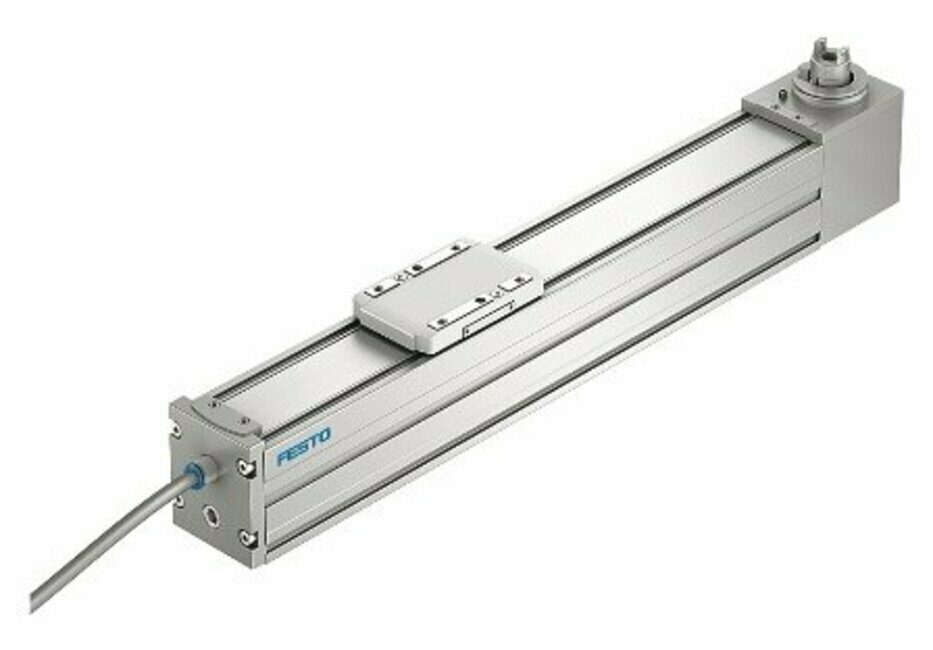

Přímočaré pohony ELGC s vřetenem či řemenem – čistá konstrukce, malé rozměry, nízké náklady, přesný pohyb

Robustní a čistá konstrukce

ELGC je přímočarý pohon s řemenem či vřetenem. Použitá vřetena využívají závit s předepnutým valivým uložením matice (tedy bez vůlí). Tuhost vedení dovoluje značné zatížení všemi směry. Jak vedení, tak řemen či vřeteno jsou ukryty uvnitř, vše je tak chráněno před nepřízní okolního prostředí prostřednictvím ocelové krycí pásky a případného přetlaku či podtlaku uvnitř pohonu.

EGSC jsou tzv. saně – pohon se pomocí vřetena vysouvá na přímočarém valivém uložení (oběžná kuličková pouzdra). EGSC je ideální například na manipulátorech jako pohon v ose Z s koncovou jednotkou. Vně umístěné vedení znamená značnou tuhost, přesnost a linearitu.

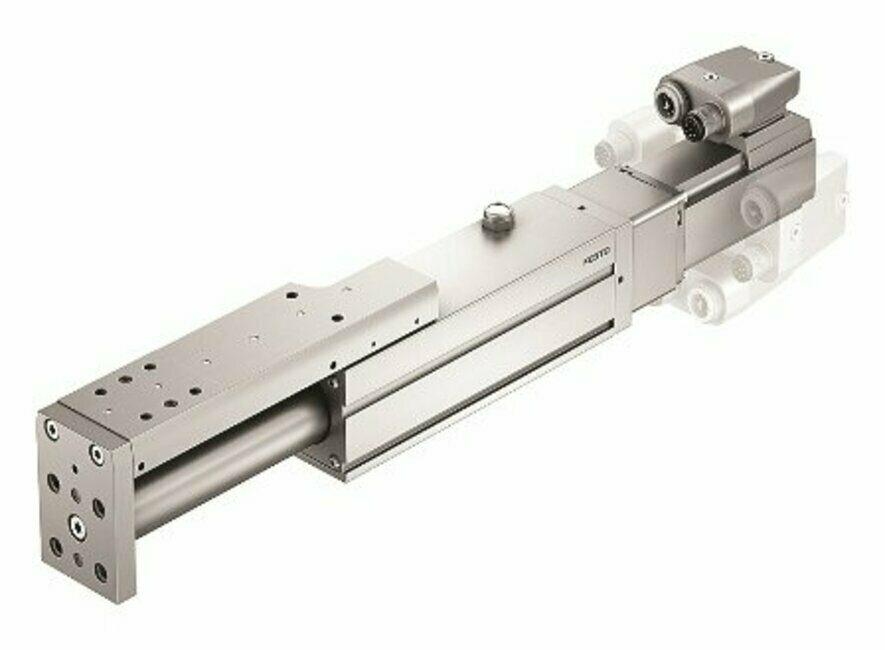

Saně EGSC s vnějším vedením

Jako hodinky

S využitím obou typů pohonů lze snadno sestavit manipulátor, který bude výjimečný svými malými rozměry při dané manipulační oblasti, bude tuhý, přesný a spolehlivý. Přitom náklady na jeho pořízení budou velmi nízké, neboť nové technologie umožňují velké úspory při výrobě pohonů, které se promítají do jejich cen.

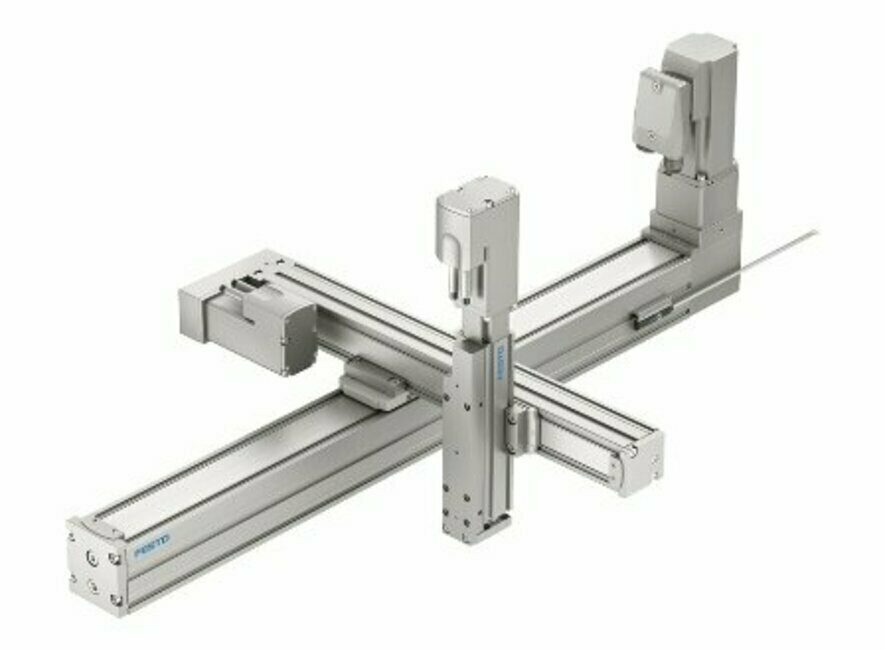

Manipulátor složený s použitím minimálního počtu katalogových spojovacích dílů

Efektivita

Využijete-li uvedené pohony, ušetříte nejen při nákupu. Lze je totiž kombinovat s osvědčenou řadou servomotorů a jejich ovladačů, přičemž ke všem kombinacím jsou standardně k dispozici spojovací sady. Oživení firemním softwarem FCT (ke stažení zdarma) je pak dílem okamžiku. Úspory jsou jako vždy skryty nejen v nákupní ceně, ale i ve všech souvisejících činnostech.

Extrémem v tomto směru jsou například kompletní sestavy manipulátorů (H-portál se stacionárními motory a kabely nepohybujícími se spolu s manipulovaným předmětem) s názvem YXMx. Obsahují nejen potřebnou mechaniku a elektroniku, ale také software. Pro „naprogramování“ není potřeba shánět specialisty, všechny pohyby a úkony se nastavují prostřednictvím webového rozhraní v internetovém prohlížeči, a to pouhým nastavením hlavních parametrů a řazením do sekvence. Snížení nákladů tak přichází na všech frontách – od správného návrhu, výběru, konstrukce a objednávky až po montáž, oživení a uvedení do provozu.

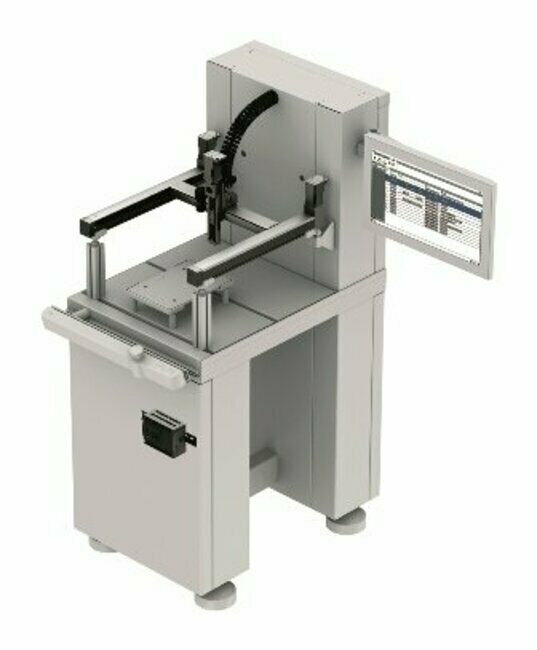

YXMx je celek sestavený z manipulátoru (H-portál), řídicí elektroniky a dokonce i softwaru. Stačí zamontovat na místo a oživit – tedy zadat požadované pohyby pomocí webového rozhraní.

Potřebujete větší manipulátor?

Nic snazšího – stačí navštívit domovskou stránku Festo, zadat do vyhledávání například „manipulátor“ a budete navedeni do softwarového nástroje pod názvem HGO (Handling Guide Online). Během několika minut vás software vyzpovídá – součástí zadání jsou základní rozměry a hmotnosti, ale také údaje týkající se požadované dynamiky. Poté obdržíte návrh několika variant včetně CAD modelu, ceny a dodací lhůty. Manipulátory jsou vybaveny vším potřebným včetně energetických řetězů, upevnění, seřizovacích členů a u větších velikostí dokonce i závěsy pro jeřáb.

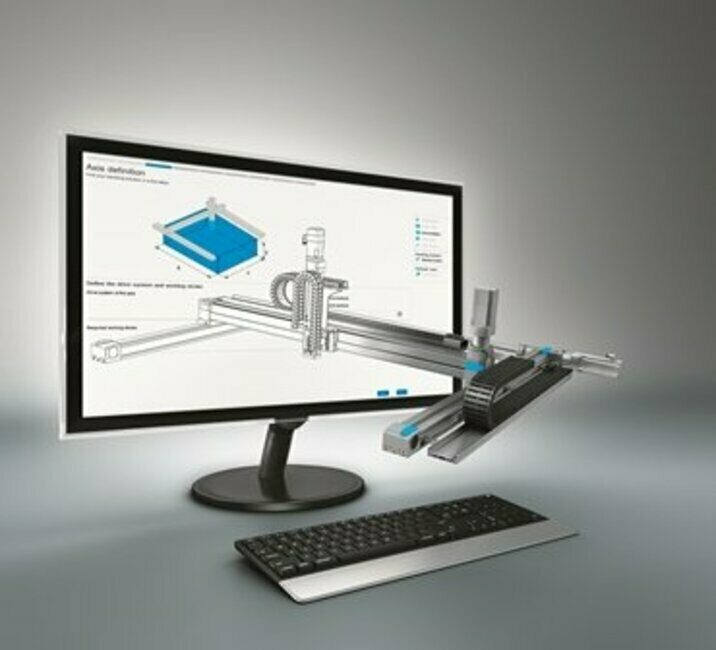

HGO (Handling Guide Online) je softwarový nástroj určený pro návrh manipulátoru přesně podle zákaznických požadavků.

Zdá se vám to příliš snadné?

Ono to tak doopravdy je. Vysvětlení je prosté – know-how Festo je v pohybu, přesněji řečeno v manipulaci. Namísto toho, aby se konstruktér namáhal vývojem manipulátoru, může jej koupit hotový a sám se věnovat technologii, se kterou má zkušenosti. Manipulátory jsou již dnes běžnou součástí zařízení v nejrůznějších oborech – od zemědělských výroben přes farmacii a výzkumné laboratoře až po elektrotechnické provozy.

Festo

Ing. Zdeněk Haumer

vaclav.lacina@festo.com

www.festo.cz
