Třikrát rychlejší obrábění

Optimalizace procesu výroby u opakujících se součástí – zejména ve velkých sériích – je náplní každodenního života v obráběcím průmyslu. To zahrnuje neustálou analýzu výrobní strategie a hledání stále efektivnějších nástrojových řešení.

Reklama

Použití speciálních nástrojů může přinést výhody z hlediska doby obrábění a vést k vyšší kvalitě součástí, zejména u speciálních obráběcích operací. Toho také dosáhli pracovníci firmy Schwarzer. Změna materiálu u soustruženého dílu měla za následek problémy s procesní spolehlivostí axiálního zápichu. Firma Paul Horn tento problém vyřešila novou výrobní strategií, jež spočívala v simultánním obrábění zápichu pomocí dvou nástrojových revolverů a optimalizovaného nástrojového systému.

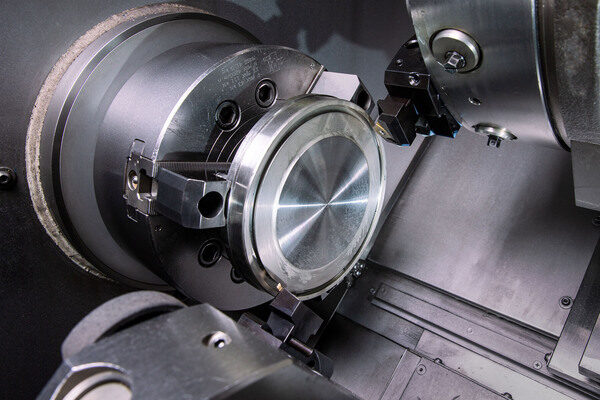

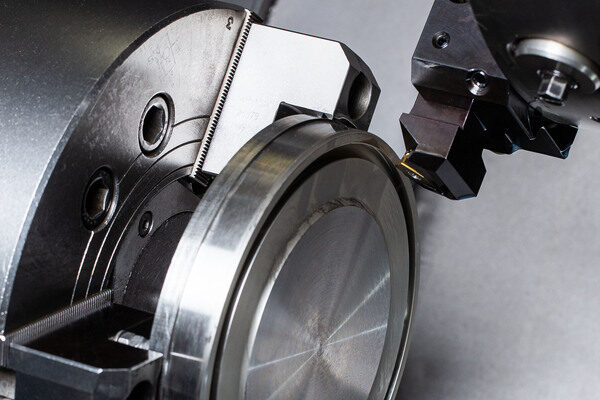

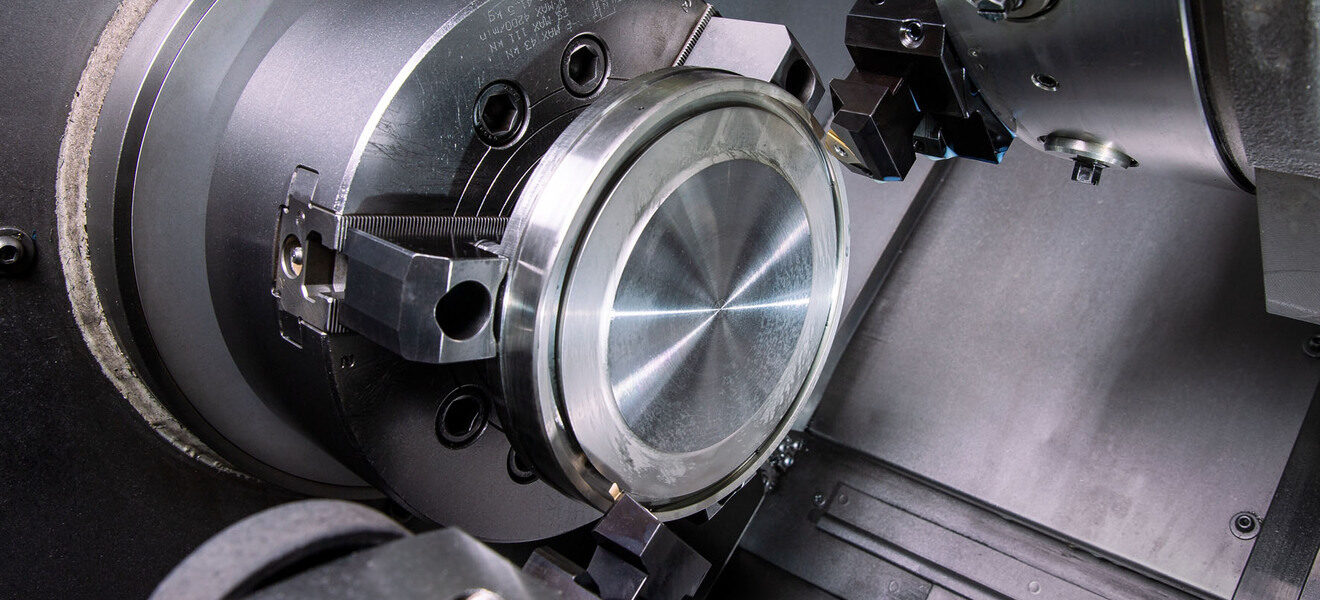

Přechodem na simultánní zapichování se dosáhlo třikrát rychlejšího obrábění. (Zdroj: Paul Horn)

„Náš zákazník změnil materiál součásti ze snadno obrobitelné slitiny, tvořící velmi krátké třísky, na nerezovou ocel. To, co na první pohled nevypadá příliš dramaticky, nám však přineslo problémy s tvorbou dlouhých třísek a zkrácenou životností nástrojů,“ říká Friedhelm Mittelteicher z oddělení technického poradenství a prodeje ve firmě Schwarzer. Jednalo se zde o výrobu axiální rybinové drážky na součásti o průměru 250 mm vyrobené z materiálů 1.4301 nebo 1.4571 v různých variantách.

Nutná optimalizace výrobní strategie

Před změnou materiálu součásti se již používal nástrojový systém od firmy Horn. „Pro axiální zapichování jsme používali dvoubřitý systém 231. Geometrie byla původně navržena pro materiál tvořící krátké třísky,“ vysvětluje technik společnosti Horn Thomas Dück. Doba obrábění drážky tak trvala kvůli přechodu na nerezové materiály kolem šesti minut, protože řezné hodnoty bylo nutné odpovídajícím způsobem snížit. Problémy s dlouhými třískami a krátkou životností však tím nebyly odstraněny. Vyžadovalo to celkovou optimalizaci nástrojů i výrobní strategie.

Použití speciálních nástrojů může přinést výhody z hlediska doby obrábění a vést k vyšší kvalitě součástí.

Simultánní obrábění prostřednictvím dvou nástrojových revolverů, přizpůsobená geometrie nástroje a rozdělení řezů přinesly řešení problému, v které firma Schwarzer doufala. Thomas Dück přešel z dvoubřitého systemu 231 na tříbřitou vyměnitelnou břitovou destičku typu S316. Technici z firmy Horn pak přizpůsobili geometrii břitu a tvrdokovový substrát obráběným materiálům. „Rozhodující roli pro úspěšné zlepšování procesu přinesla také strategie zapichování se dvěma nástrojovými revolvery současně. Drážka je tak širší než tříska. To znamená, že třísky z drážky velmi dobře odcházejí,“ říká Dück.

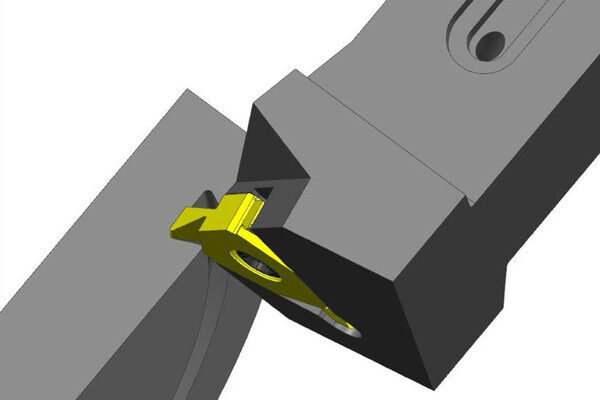

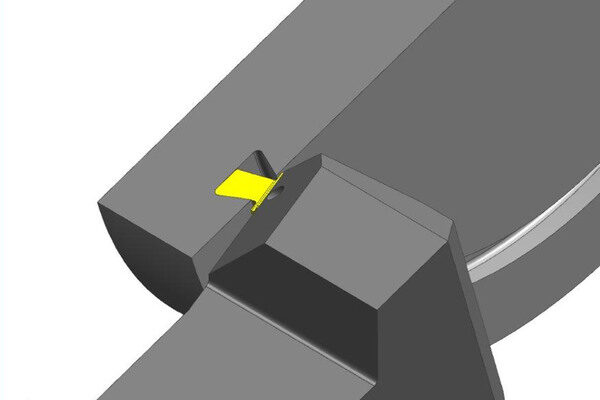

Rozdělení řezu při simultánním obrábění – každá řezná destička přebírá jeden úhel rybinové drážky. (Zdroj: Paul Horn)

1,5 minuty místo 6 minut

„Horn dodal první variantu nového nástrojového systému velmi rychle. První testy proběhly pozitivně, ale chtěli jsme ještě zrychlit proces obrábění,“ říká Friedhelm Mittelteicher. Firma Horn tak dodala vylepšenou verzi nástrojů. „S naším systémem Greenline jsme schopni dodat speciální břitové destičky v počtu až padesáti kusů do pěti pracovních dnů od schválení výkresu zákazníkem. Speciální nástrojové držáky v počtu dvou kusů lze dodat do deseti pracovních dnů,“ říká Thomas Dück. S druhou variantou nástrojů byli ve firmě Schwarzer již spokojení. Doba obrábění je nyní pouze 1,5 minuty namísto předchozích 6 minut.

Rybinová drážka má úhel 48 stupňů. Obě řezné destičky současně vytvářejí strany drážky se zkosením 24 stupňů. Zajetí do součásti je nejprve v axiálním směru a poté kopíruje úhel ve dvou osách s rohovým rádiem 0,6 mm až k základně drážky v hloubce 4,5 mm. Obrábění se dvěma břitovými destičkami nevytváří osazení na dně drážky, protože řezné šířky hlavních břitů na čele se překrývají asi o 0,1 mm. Montážní poloha břitových destiček v držáku je 10 stupňů. Tohle bylo nutné, aby se řezná hrana příliš neoslabila kvůli velkému bočnímu úhlu 24 stupňů. Kromě toho je zajištěno, že řezné síly jsou dobře přenášeny ve směru držáku. Pro optimální chlazení kontaktní zóny a pro lepší odvod třísek jsou držáky nástrojů vybaveny vnitřním přívodem chladicí kapaliny. Její přenos probíhá přes rozhraní VDI do držáku nástroje s čtvercovým průřezem.

Znají se již roky a úspěšně spolu spolupracují: Friedhelm Mittelteicher (vlevo) v rozhovoru s Thomasem Dückem (vpravo). (Zdroj: Paul Horn)

„Opět jsme byli naprosto spokojeni s podporou společnosti Horn na tomto projektu. Horn se nevzdává, i když nástroje na první pokus úplně nepřesvědčí. Technici firmy Horn vždy najdou to správné řešení,“ shrnuje Friedhelm Mittelteicher. Thomas Dück, který kdysi dokončil své technické vzdělání právě ve firmě Schwarzer, se sem vždy rád vrací: „Vždy jsem rád, když mi firma Schwarzer zavolá ohledně projektu. Nejen proto, že jsem se zde učil, ale rodinná povaha a neustálá ochota optimalizovat obráběcí procesy v této společnosti mě dodnes fascinují a odráží se i ve firmě Horn.“

Společnost Schwarzer
„Kompletně od řezání až po montáž“ je motto, které razí společnost Schwarzer od svého založení v roce 1969. Své přednosti vidí firma v souběhu služeb, jako je soustružení, frézování, vrtání a broušení. Montáží komponentů vyráběných ve společnosti Schwarzer nabízí svým zákazníkům výhodu i z hlediska kvality. I ty nejnáročnější práce jsou prováděny vždy spolehlivě, pečlivě a podle plánu. Od 1 kusu až do 10 000 dodává společnost Schwarzer různé komponenty, sestavy, a dokonce i malé stroje podle konstrukčních požadavků svých zákazníků.
