Univerzální kyvný pohon

29. 06. 2016

Modulární, odolný, univerzální – to jsou hlavní vlastnosti nového čtvrtotáčkového pohonu DFPD společnosti Festo. Tento pohon s ozubeným hřebenem a pastorkem je určen pro splnění nejrůznějších požadavků ve zpracovatelském průmyslu.

Díky univerzalitě a flexibilitě lze pohon DFPD používat v celé řadě odvětví. Jeho moderní, jednoduché a kompaktní provedení je působivé, ať je použito ve spojení s kulovými kohouty, uzavíracími ventily nebo vzduchovými tlumiči v chemickém, farmaceutickém či nápojovém průmyslu nebo pro úpravu vody či v dalších oblastech procesní automatizace. Kombinace ozubeného hřebenu a pastorku je velkým přínosem pro trh v jednočinném, ale i dvojčinném provedení.

Reklama
Reklama
Reklama

Flexibilita provozního nasazení

Jednočinná verze tohoto nového kyvného pohonu je mimořádně kompaktní a modulární. Díky optimalizovanému pružinovému provedení lze pohon konfigurovat v krocích po 0,5 bar. Díky možnosti devíti různých kombinací pružin splňuje čtvrtotáčkový pohon DFPD nejpřesnější požadavky na provozní tlaky od 2 do 6 bar. Maximální úhel kyvu pro standardní velikosti je 90° a pro typové velikosti 40, 120, 240 a 480 dokonce 180°.

Základní verze pohonu DFPD je vhodná pro teploty od –20 do +80 °C. Nízkoteplotní varianta je určena pro arktické regiony a pokrývá teplotní rozsah od –50 °C do +60 °C. Vysokoteplotní variantu lze používat pro teploty od 0 do +150 °C. Díky univerzální a antikorozní povrchové úpravě lze pohon spolehlivě a flexibilně používat v náročných podmínkách. Lze jej namontovat kdekoli a koncové polohy lze nastavit v rozsahu ±5° na obou koncích, což zaručuje vysokou přizpůsobivost během provozu.

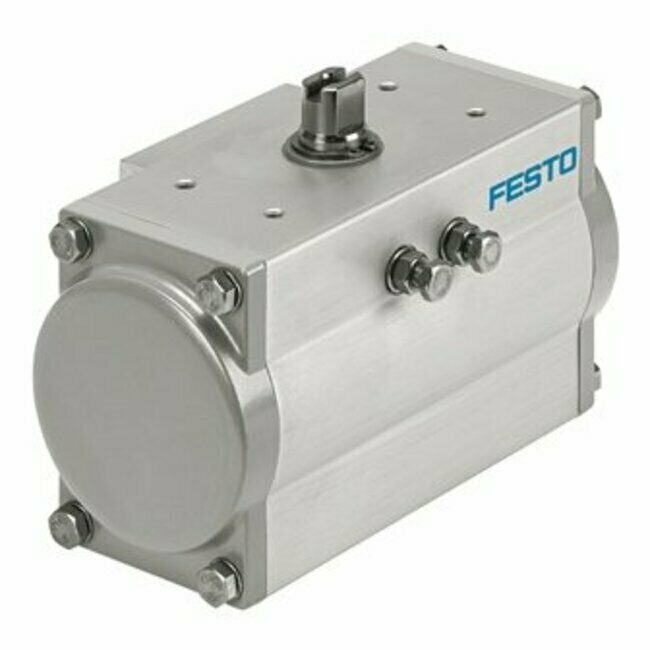

Nový kyvný pohon DFPD je určen pro aplikace v procesní automatizaci.

Automatizace kyvných pohonů

V kombinaci s pozicionérem CMSX je pohon DFPD ideální pro analogové řízení kyvných pohonů, například při aplikacích dávkování. Boxy snímačů SRBC/SRBE/SRBG navíc umožňují jednoduché digitální řízení a přesné snímání polohy, a to i ve venkovním prostředí či v prostředí s nebezpečím výbuchu. Ventily Namur VSNC jsou celosvětově certifikovány v souladu s aktuálními normami. Pro bezpečnostní aplikace jsou perfektním doplňkem robustní předřadné řídicí ventily VOFC a VOFD. Elektromagnetické ventily typu Namur od firmy Festo mají široké možnosti použití a vyhovují nejvyšším bezpečnostním normám (až do SIL3, ochrana proti výbuchu, vyplachování pružinové komory jednočinných pohonů, odolnost vnějším vlivům). Díky tomuto bohatému příslušenství je pohon DFDP základem pro plnou automatizaci kyvných pohonů v širokém spektru aplikací.

Festo

Zpracováno redakcí

vaclav.lacina@festo.com

www.festo.com/cms/cs_cz/58186.htm
