Navrhování ložisek s využitím systémových znalostí

Společnost Schaeffler uvedla novou verzi svého výpočetního softwaru Bearinx 10.0. Ten nyní zahrnuje i novou řadu toroidních ložisek TORB a přináší nové funkce také v zákaznických verzích.

Už podesáté přicházejí inženýři ze společnosti Schaeffler s přepracovanou verzí osvědčeného výpočetního softwaru Bearinx, dostupného uživatelům z celého světa. Tvůrci rozšířili možnosti výpočtů při dimenzování valivých ložisek, umožnili detailní zohlednění ozubení a do programu začlenili univerzální komponentu OptiKit, sloužící k optimalizaci libovolných parametrů. Díky novému uspořádání zadávacích dialogů se software nyní lépe ovládá. Mnohých vylepšení doznal i výběr ložisek. Integrovaná jsou toroidní ložiska (TORB), která přišla na trh v roce 2015 a kombinují možnost nastavování úhlu jako u naklápěcího soudečkového ložiska s možností posouvání v axiálním směru podobně jako u válečkového nebo jehlového ložiska. Funkce výběru ložisek také zahrnuje možnost libovolně kombinovat řady valivých prvků v rámci jednoho ložiska. To může být zajímavé třeba v případě návrhu asymetrického dvouřadého ložiska, které musí odolávat vysokým, ale v obou směrech rozdílným axiálním zatížením. Mnohá z vylepšení se týkají i zákaznických verzí softwaru Bearinx, které společnost Schaeffler nabízí externím uživatelům.

Reklama
Reklama
Reklama

Zákaznické verze softwaru Bearinx

Bearinx představuje výkonný nástroj, který inženýrům firmy Schaeffler umožňuje navrhovat a konfigurovat uložení v komplexních systémech a jejž mohou v rámci koncernu využívat po celém světě. Na přání mnoha klientů, kteří si chtějí navrhovat vlastní aplikace, jsou k dispozici i zákaznické verze softwaru Bearinx. Ty sestávají z jednotlivých výpočetních modulů, extrahovaných za tímto účelem z plné verze programu. Tyto moduly jsou k dispozici zákazníkům, aby se mohli intenzivně zapojit už do rané fáze vývoje produktů. Nabídka zahrnuje moduly Bearinx-online Easy pro každého, výpočty Bearinx-online pro zákazníky společnosti Schaeffler, odbytové partnery i vysoké školy a lokální verzi Bearinx-VIP pro vývojové partnery.

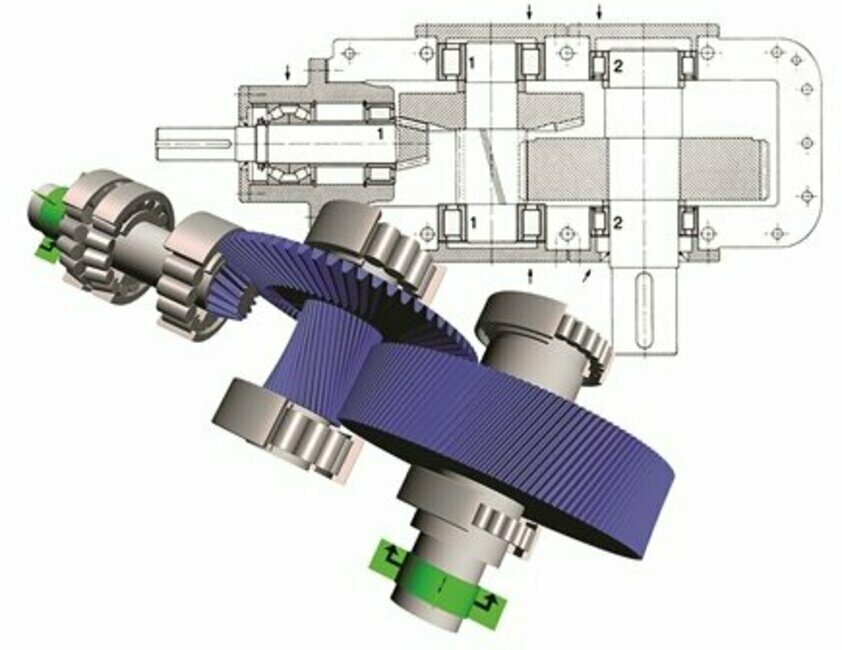

Díky softwaru Bearinx může Schaeffler už ve fázi návrhu zjistit, jak se bude ložisko chovat při specifických provozních podmínkách.

Zákaznické verze softwaru Bearinx využívají databázi ložisek, která obsahuje všechna katalogová ložiska značek koncernu Schaeffler. Skrytě se ukládají i data týkající se vnitřního osazení ložisek, která se následně zohledňují při výpočtu životnosti. Výsledné výpočty jsou tak podstatně kvalitnější, než když se při návrhu ložiska používá aproximace, neboť se přihlíží jak k profilovým datům valivých drah, tak i k valivým prvkům.

Ekonomicky výhodné využívání modulů Bearinx pro zákazníky

Zákaznické verze jsou velmi zajímavé i z hlediska nákladů. Nejširší okruh zákazníků, tvořený více než 12 000 registrovanými uživateli, využívá v současné době řadu Bearinx-online Easy, která je dostupná na internetu. Oblíbené jsou i moduly Bearinx-online, jejichž využívání je upraveno smluvně – zákazníci společnosti Schaeffler zaplatí jen jednorázovou náhradu nákladů při zavedení. Vysoké školy však mohou v rámci výuky využívat software Bearinx-online bezplatně.

Bearinx-online Easy pro každého

Výpočetní moduly řady Easy jsou vytvořeny na bázi asistentů z plné verze programu a jsou po prvotní registraci bezplatně přístupné na internetu. O jejich oblibě svědčí zvyšující se počet uživatelů. Nabídka řady Bearinx-online Easy nyní zahrnuje následující moduly:

• Bearinx-online Easy Linear;
• Bearinx-online Easy Friction;
• Bearinx-online Easy Linearsystem;
• Bearinx-online Easy Ballscrew;
• Bearinx-online Easy RopeSheave;
• Bearinx-online Easy Emachine.

Bearinx-online pro zákazníky a odbytové partnery společnosti Schaeffler a pro vysoké školy

Výpočty modulů Bearinx-online se odvozují na systémové úrovni z plné verze programu a omezenému okruhu zákazníků nabízejí i rozsáhlejší možnosti výpočtů a analýz:

• Bearinx-online pro výpočty hřídelí;
• Bearinx-online pro výpočty vřeten;
• Bearinx-online pro výpočty lineárních prvků.

Využívání těchto modulů se řídí příslušnou smlouvou a je spojeno s počátečním školením a zaplacením jednorázové úhrady nákladů tohoto školení. Poplatky za údržbu a poskytnutí licence se neplatí. Výpočty probíhají on-line, instalace na straně zákazníka není potřebná. Po uzavření smlouvy o používání obdrží zákazník své přístupové údaje (jméno a heslo) a získá tak možnost vytvářet vlastní výpočetní modely hřídelových systémů a analyzovat možnosti jejich uložení.

Zpracováno podle firemních podkladů

Schaeffler CZ
alena.mannelova@schaeffler.com
//www.schaeffler.cz
Podrobné informace o různých zákaznických verzích programu: www.schaeffler.de/berechnung
