Vačkové hřídele pro špičkové kamiony

Kompletní obrábění vačkových hřídelí pro užitková vozidla firmy DAF se efektivně provádí důmyslnou kombinací výkonných lineárních motorů, vysoce přesných procesních systémů měření a snadno přístupných komponent. Nizozemský výrobce nákladních automobilů rozšiřuje rozsah obrábění vačkových hřídelí o modulární koncepci nové platformy 6.

Reklama

Komfortní výbava, dlouhé intervaly údržby a vynikající dynamika pohonů patří k důvodům pro koupi spolehlivých nákladních vozidel značky DAF. Tyto vozy se vyznačují nejvyšší efektivitou, maximálním jízdním komfortem a vysokou zůstatkovou hodnotou.

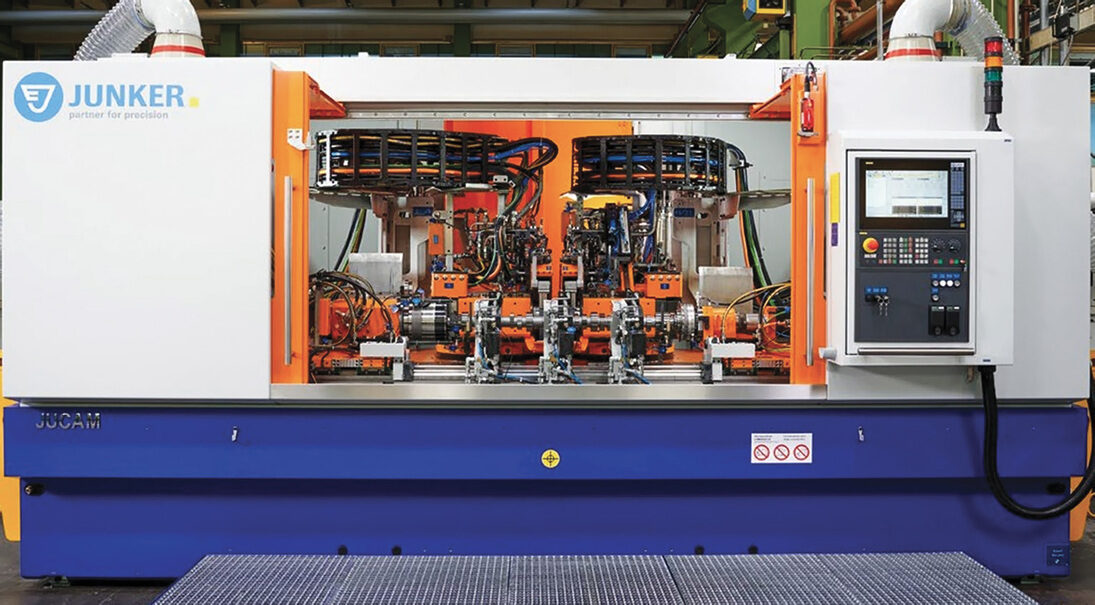

Rychle a progresivně s novým Jucam 6L od společnosti Junker. (Zdroj: Junker)

Dlouhodobou funkčnost motorů vozidel zajišťují mimo jiné i velmi přesně obrobené vačkové hřídele. Se strojem Jucam 6L je lze efektivně a velmi přesně obrábět na jedno upnutí.

„Vačkové hřídele se používají v šestiválcových vznětových motorech modelů XF a CF,“ vysvětluje Wannes Bloemen, vedoucí výrobní inženýr společnosti DAF v nizozemském Eindhovenu.

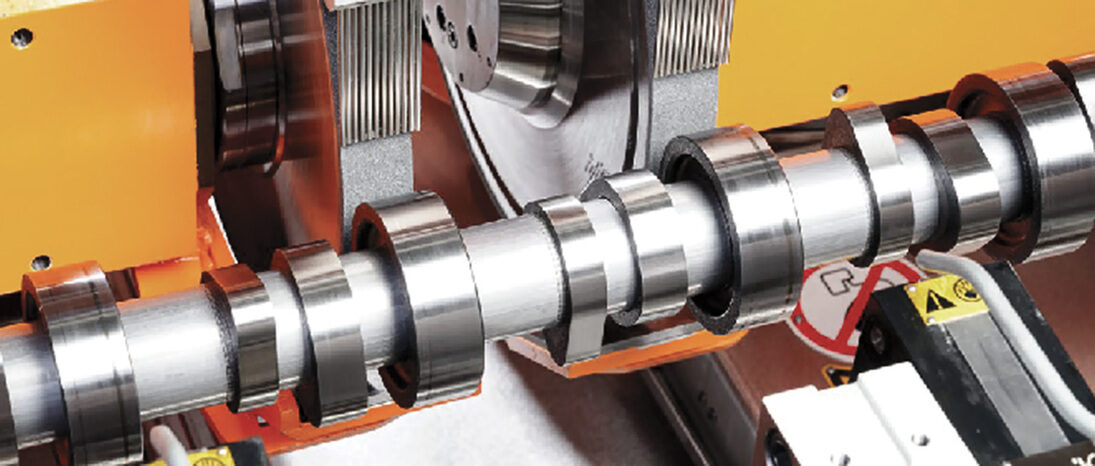

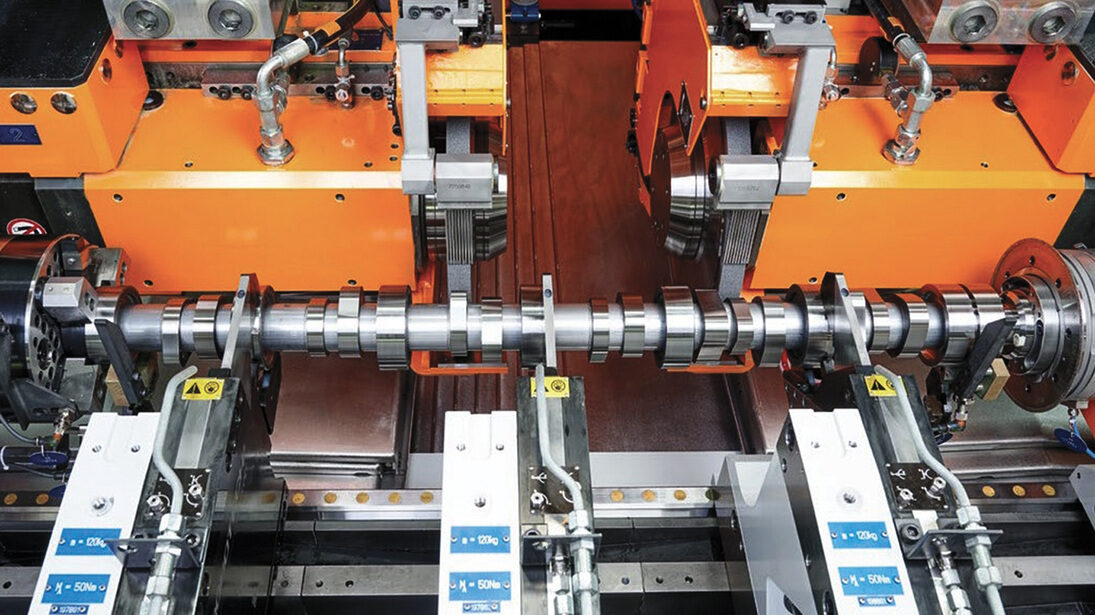

Stroj Jucam přesvědčí přesnými výsledky broušení na jedno upnutí. (Zdroj: Junker)
Reklama
Reklama
Reklama

Nejkratší časy cyklů pro vyšší efektivitu

Na brousicím stroji byly instalovány dva brusné vřeteníky se čtyřmi brusnými vřeteny. Vačkový hřídel je upnut mezi hroty, integrovaným unašečem a sklíčidlem s axiálně přesuvnými čelistmi. Vysoce přesné procesní systémy měření zajišťují dokonalé radiální a podélné polohování. Nejdříve se obrábějí ložiskové průměry a poté vačky čerpadla, sací a výfukové. Další krok pro případné odjehlení jednotlivých prvků není nutný. Stroj Jucam pro vnější nekruhové (profilové) broušení od společnosti Junker zajišťuje stabilitu procesu obráběním v jednom upnutí.

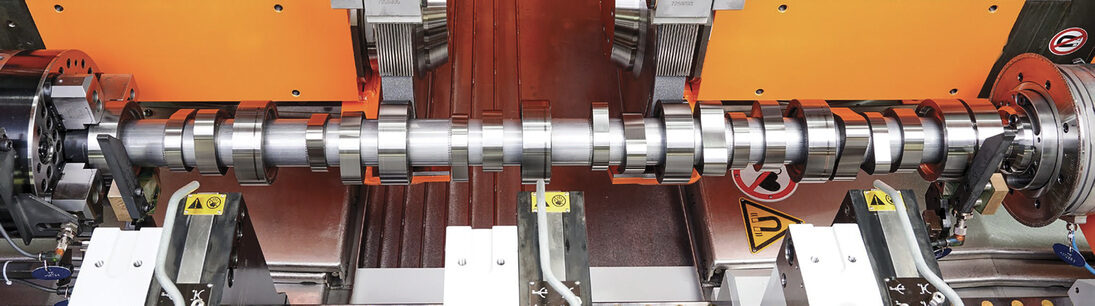

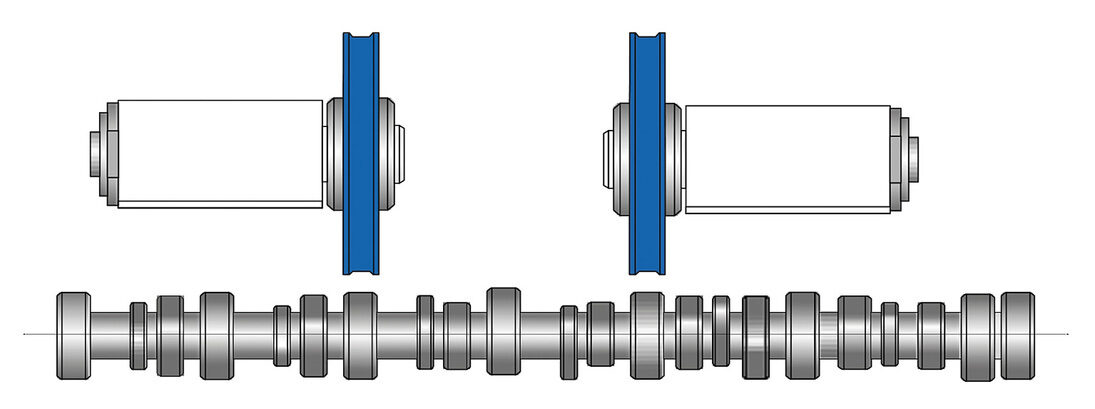

Efektivní obrábění vačkových hřídelí šestiválců. (Zdroj: Junker)

Wannes Bloemen vysvětluje: „Zkrácení doby cyklu na polovinu při současném dodržení tolerancí je pro nás špičkovým výsledkem. Nejvyšších rychlostí dosahují především instalované lineární motory a osvědčená hydrostatická vedení, stejně jako spolehlivý systém chlazení. Kompletní obrábění eliminuje nutnost opakovaného zakládání. V rámci definovaného rozsahu obrobků lze brousicí stroj snadno seřídit bez mechanického přestavení.“

S novou platformou Jucam 6L jsou vačkové hřídele nákladních vozidel velmi přesně obráběny v jednom upnutí. (Zdroj: Junker)

Kompletní obrábění pro stabilitu procesu

Maximální kvalita při dodržení všech tolerančních specifikací a maximální stabilita procesu vedou k efektivnímu obrábění vačkových hřídelí nákladních vozidel.

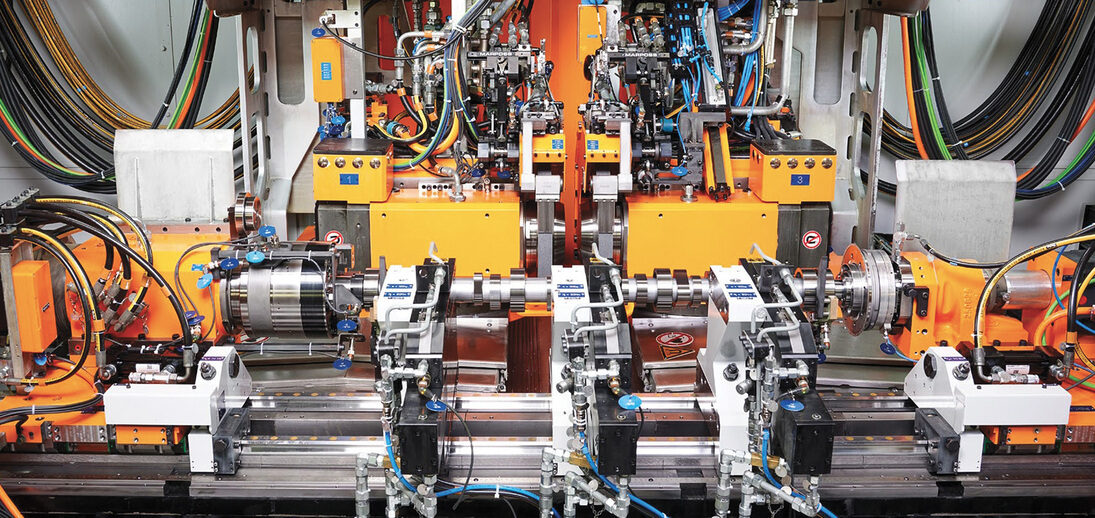

Trvale stabilní procesy broušení při obrábění vačkových hřídelí nákladních vozidel pro užitková vozidla DAF. (Zdroj: Junker)

Pan Bloemen potvrzuje: „Velmi důležitá je pro nás modulární a ergonomická konstrukce brousicího stroje, a tím i dostupnost komponent, například modulárních jednotek pro hydraulické a chladicí systémy. S tím spojená příslušná flexibilita a snadná údržba byly rozhodujícími faktory při rozhodování společnosti DAF o koupi stroje.“

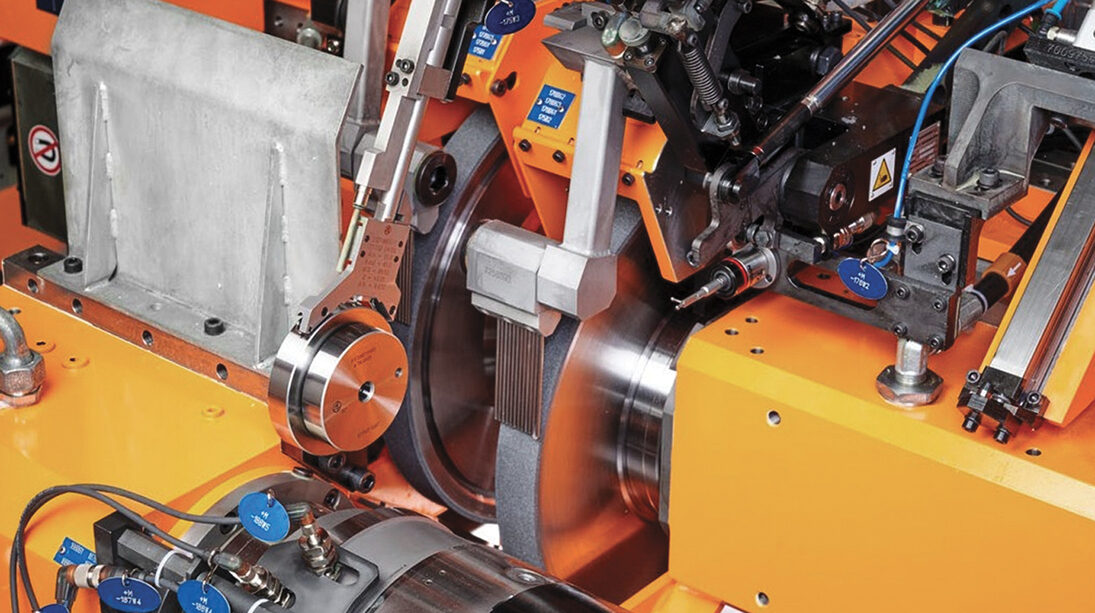

Nekruhový brousicí stroj Jucam vyniká vysoce flexibilním uspořádáním komponent. (Zdroj: Junker)

Instalované procesní systémy měření zajišťují přesný povrch profilu, a to jak u kruhových, tak i u nekruhových prvků. Díky nim jsou data procesu broušení předávána v reálném čase. I ty nejmenší odchylky jsou okamžitě zkorigovány. Stroj Jucam pracuje plně automaticky v nepřetržitém provozu.

Vačkové hřídele jsou spolu s nejmodernější měřicí a řídicí technikou obráběny s nejvyšší přesností. (Zdroj: Junker)
Reklama

Spolehlivé a dlouhodobé partnerství

Wannes Bloemen potvrzuje společnou realizaci řady projektů: „Společnost Junker je spolehlivým partnerem s velmi dobrými technickými znalostmi, který v průběhu celého projektu dosahuje stanovených cílů.“

Modulární jednotky pro hydraulické a chladicí systémy i kompaktní konstrukce a nízké nároky na údržbu přesvědčily společnost DAF, že brousicí stroj Jucam je pro ni ideální. (Zdroj: Junker)

Výrobce nákladních automobilů s mladým a motivovaným týmem spolupracuje se společností Junker již více než 20 let a své projekty realizuje konstruktivně a cílevědomě.

V nové generaci vozidel DAF se spojuje prvotřídní kvalita, efektivita, bezpečnost a komfort v kabině. (Zdroj: DAF)
