Vytvrzování práškového laku laserem

Laserové vytvrzování může být přínosem pro mnoho aplikací a výrobců - výsledná povrchová úprava je odolnější a úspornější na náklady i dobu vytvrzování. Společnost IPG Photonics nabízí jak laserové ohřívací zdroje pro vytvrzování práškových barev, tak laserové vytvrzovací stanice pro výzkum a vývoj, a kompletní modulární laserové vytvrzovací systémy na klíč.

Roman Švábek

Je absolventem oboru Materiálové inženýrství Fakulty strojní ČVUT v Praze. Od roku 2005 se věnuje laserům a průmyslovým laserovým technologiím. Je jednatelem české pobočky společnosti IPG Photonics, která zajišťuje prodej a servis produktů IPG na českém, slovenském a maďarském trhu.

Reklama

Práškové lakování se používá k vytváření odolných povrchových úprav v mnoha průmyslových odvětvích, včetně automobilového průmyslu, k výrobě spotřebičů, nábytku, stavebních zařízení a zemědělských strojů. S rostoucím objemem výroby však rostou i potřeby výrobců zvýšit udržitelnost, snížit spotřebu energie, urychlit výrobu, a samozřejmě snížit náklady. Tradiční metody vytvrzování práškových barev představují překážky pro dosažení tohoto cíle a vytvářejí neefektivitu, kterou si výrobci již nemohou dovolit ignorovat.

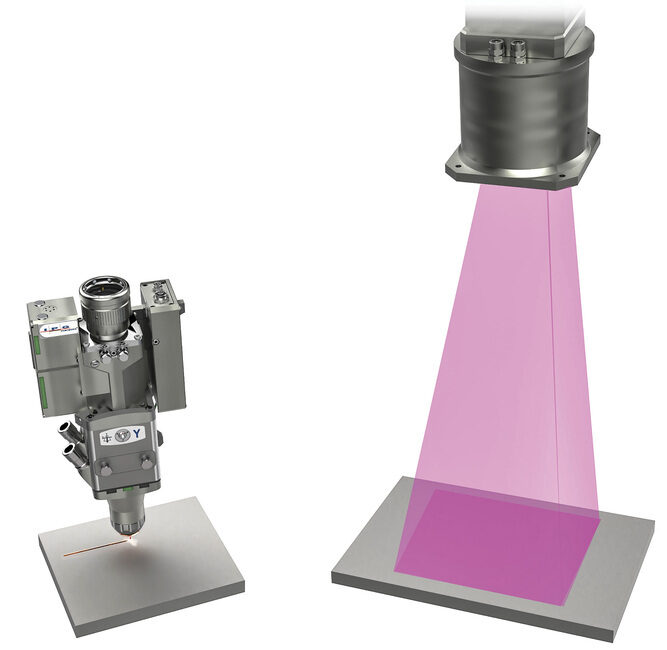

Porovnání hustoty výkonu při laserovém řezání (vlevo) a při laserovém vytvrzování (vpravo). (Zdroj: IPG Photonics)

Proces práškového lakování začíná nastříkáním suchého, elektrostaticky nabitého prášku na povrch kovových dílů. Elektrostatická síla způsobí, že částice prášku přilnou k dílu ve vrstvě rovnoměrné tloušťky. Po nanesení se potažený díl vytvrzuje teplem. Tím se roztaví a spojí částice prášku, které se znovu zpevní a vytvoří povlak s hladkým povrchem. Tento krok vytvrzení zajistí, že se povlak stane pevnou ochrannou vrstvou, která je obvykle tvrdší a odolnější než barva.

Zkrácení doby vytvrzování až o 90 %

Laserová energie proniká povrchem práškového nátěru a zkracuje dobu vytvrzování až 10krát. Laser umožňuje přechod prášku do kapalné fáze během cca 15 sekund a dokončí kompletní proces vytvrzování za pouhou 1 minutu. Doba cyklu je navíc dále zkrácena díky rychlému ochlazení. Tento vysokorychlostní proces umožňuje řešení vytvrzování v linii, což významně zrychluje dávkování a zkracuje dlouhé doby cyklu pece.

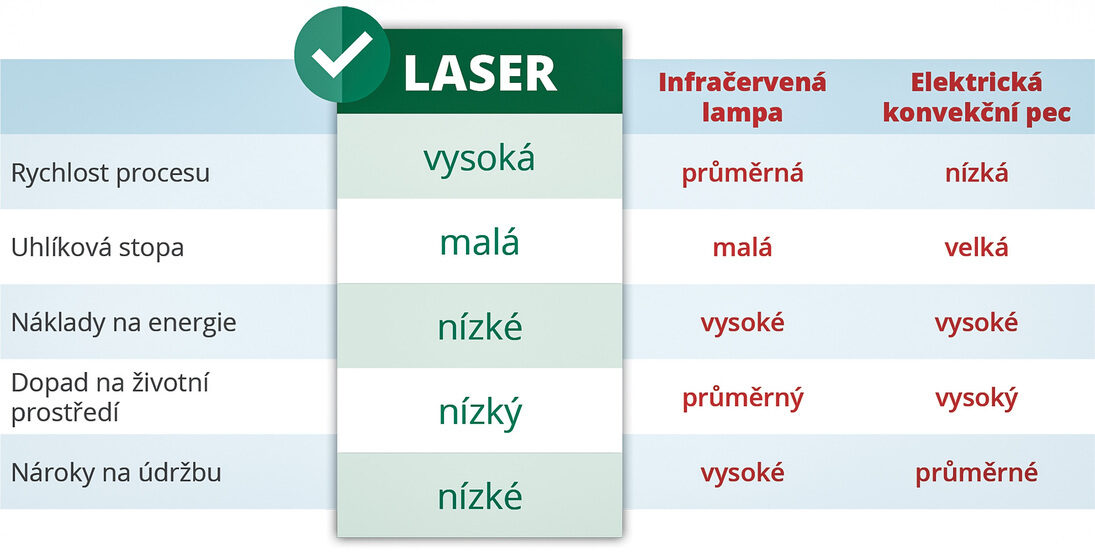

Oproti infračervené lampě či elektrické konvekční peci laser vyniká rychlostí, výkonností, nižšími náklady i menším dopadem na životní prostředí. (Zdroj: IPG Photonics)

Energeticky účinnější náhrada konvenčních pecí

Diodové lasery IPG překračují účinnost 50 %, čímž výrazně snižují spotřebu energie ve srovnání s tradičními řešeními pro vytvrzování práškových nátěrů. Laserová energie je vysoce koncentrovaná, ohřívá pouze danou část a vyzařuje jen málo odpadního tepla do okolí nebo stěn pece. Lasery nikdy nepracují v nečinnosti, takže nespotřebovávají energii, když se neprovádí zpracování dílů.

Reklama
Reklama
Reklama

Tradiční procesy vytvrzování práškových nátěrů jsou časově a energeticky neefektivní a vyžadují vyhrazený výrobní prostor. Objemné a pomalé konvekční pece představují pro výrobce s vysokou produkcí nákladnou překážku, protože obvykle vyžadují 30minutové cykly: 10 minut na dosažení teploty, 10 minut na vytvrzení a 10 minut na ochlazení dílů a přípravků.

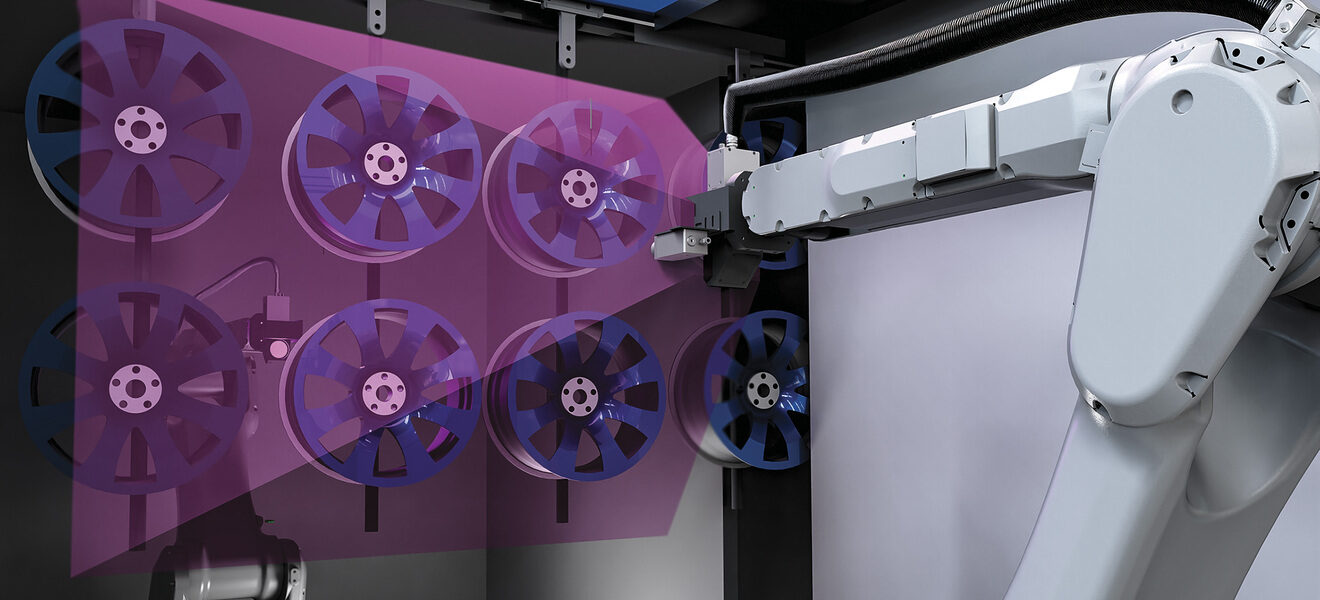

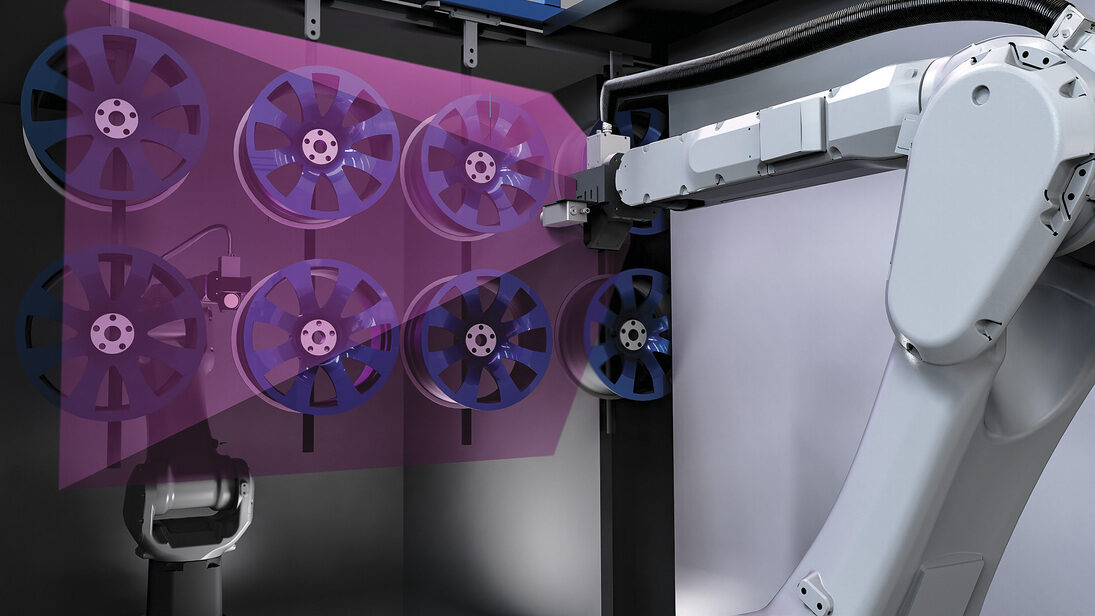

Laserové vytvrzování práškového laku může být prováděno pomocí robotu. (Zdroj: IPG Photonics)

Výrobci proto stále častěji nahrazují konvekční pece laserovým vytvrzováním. Lasery s infračervenou vlnovou délkou vytvrzují vysokou rychlostí bez ohledu na barvu práškového nátěru a jsou vhodné pro širokou škálu tvarů dílů. Technologie diodových laserů nabízí výrazně vyšší energetickou účinnost, což i malým výrobcům umožňuje ušetřit podstatnou část ročních nákladů na energii.

Laserové vytvrzování vs. vytvrzování infračervenou lampou

Infračervené lampy jsou široce používány pro vytvrzování práškových nátěrů, protože mají podobné vlastnosti jako lasery s infračervenou vlnovou délkou. Infračervené lampy jsou sice účinnější než konvekční pece, ale jejich provoz je podstatně nákladnější, než je tomu u diodových laserů.

Reklama

Infračervené žárovky dosahují vysokých teplot a vyzařují teplo nepřesně, což vede ke značnému plýtvání teplem, které je absorbováno stěnami pece namísto práškovým nátěrem. Toto plýtvání teplem také znemožňuje použití in situ monitoringu procesu, který je nezbytný pro zajištění konzistentních výsledků vytvrzování.

Modulární systém pro laserové vytvrzování nalezne uplatnění v mnoha různých oborech a aplikacích. (Zdroj: IPG Photonics)

Žárovky infračervených lamp trpí poklesem výkonu, který začíná už v okamžiku jejich zapnutí a vede k nákladné výměně zhruba každé 1–2 roky. Oproti tomu diodové laserové zdroje si udržují konzistentní výkon a nevyžadují žádnou plánovanou údržbu po dobu minimálně sedmi let.
