Korozní monitoring v reálném čase

Atmosférická koroze je komplexní interakcí kovového materiálu a okolního prostředí, při které dochází k poškození materiálu a která tak způsobuje obrovské ekonomické, environmentální a kulturní ztráty. Finanční ztráty způsobené korozí jsou v průměru odhadovány na 3–4 % světového hrubého domácího produktu, z toho velký podíl je právě kvůli korozi atmosférické. Vlivem koroze dochází k selhání průmyslové a dopravní infrastruktury, environmentálním katastrofám, poškození cenných historických a kulturních artefaktů.

Kateryna Popova

V rámci svého doktorského studia působí v Technoparku Kralupy VŠCHT Praha.

Reklama

Včasná detekce atmosférické koroze, která dovolí včas přijmout potřebná opatření a předejít koroznímu poškození v budoucnu, je proto velice důležitá, ačkoliv zároveň velice složitá kvůli komplexnímu a dynamickému prostředí.

Systém CorrSen. (Zdroj: Gema)

Nově vyvinutý systém CorrSen, určený pro monitoring korozivity atmosféry, je unikátním zařízením, které dokáže měřit rychlost koroze kovů v reálném čase. Systém byl vyvinut ve spolupráci firmy Gema a Technoparku Kralupy Vysoké školy chemicko-technologické v Praze, díky čemuž v sobě spojil moderní elektronické technologie a odborné znalosti v oblasti korozního inženýrství. Systém sestává ze senzorů, bezdrátových loggerů a komplexního řešení umožňujícího odesílat data, zpracovávat je a online je prezentovat.

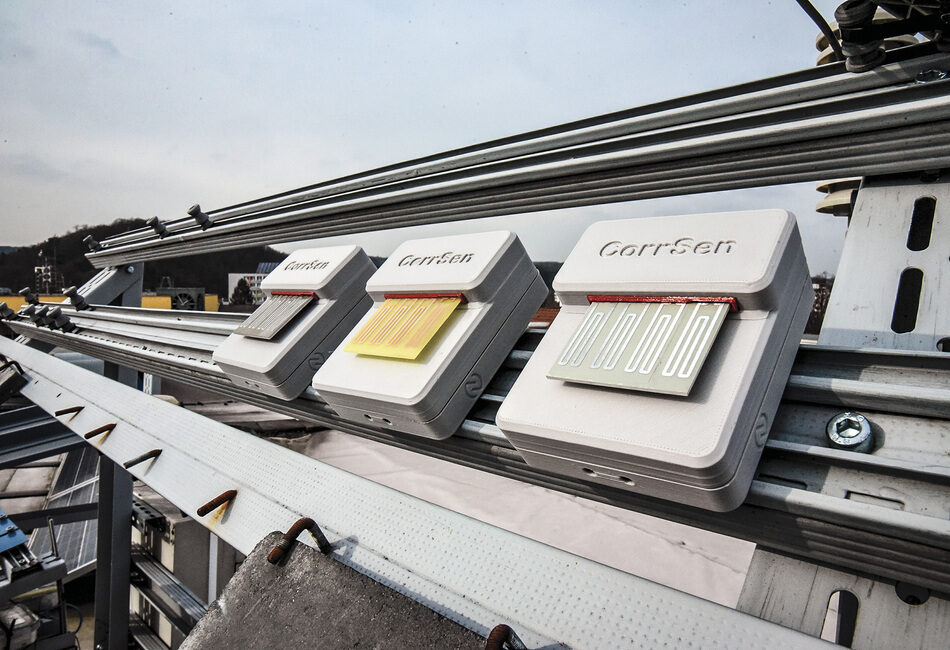

Určení korozivity venkovního prostředí vůči uhlíkové oceli, mědi a zinku. (Zdroj: Gema)

Měřicí princip je založen na rezistometrické metodě, spočívající v měření toho, jaký elektrický odpor má tenký kovový senzor; na základě toho pak lze spočítat úbytek tloušťky senzoru způsobený korozí, a tudíž aktuální korozní rychlost. Senzory CorrSen, vyrobené ze široké škály kovových materiálů, včetně uhlíkové a korozivzdorné oceli, zinku, hliníku, mědi, olova a stříbra, tak přímo měří aktuální korozivitu prostředí vůči danému kovu. Různé designy senzorů dovolují najít kompromis mezi citlivostí a životností, vhodný pro danou aplikaci.

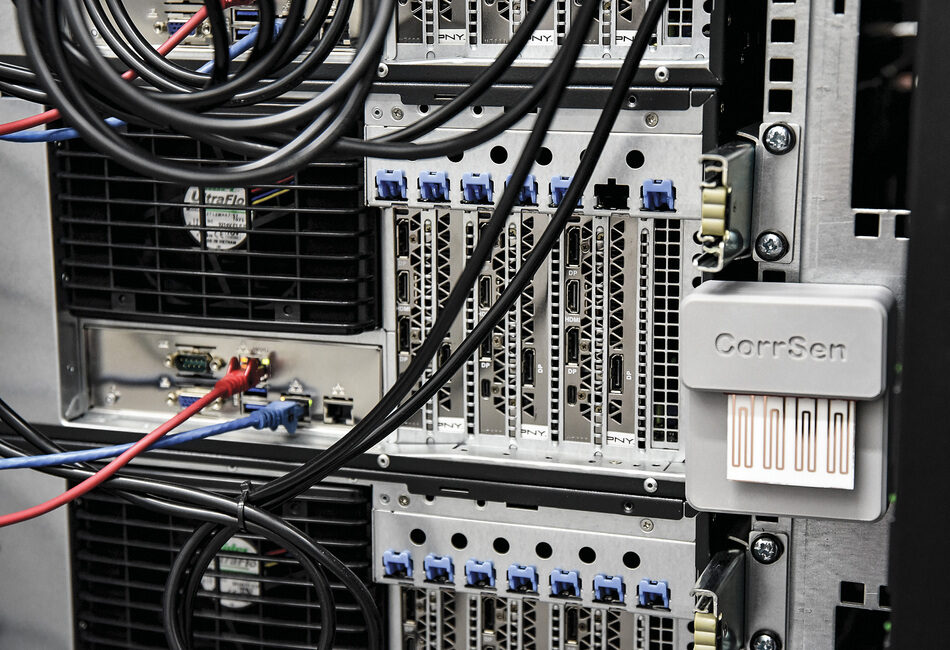

Monitoring korozivity prostředí serverovny pomocí vysoce citlivého mědeného senzoru. (Zdroj: Gema)

Malé bezdrátové loggery zaznamenávají korozní rychlost senzorů, ale zároveň také teplotu a relativní vlhkost okolního vzduchu, díky čemuž měření korozní rychlosti může být přímo vztaženo ke změnám v klimatických podmínkách prostředí. Speciálním řešením je propojení senzoru a loggeru pomocí dlouhého kabelu pro monitoring v místech, kde instalace celého loggeru není žádoucí nebo proveditelná. Následně jsou naměřená data odesílána na server, a to buď pomocí rádiové komunikační brány (GSM online sběr dat), nebo stahováním dat přes mobilní aplikaci (offline sběr dat např. v místech bez signálu GSM). Zpracovaná data jsou zobrazována online v přívětivém uživatelském rozhraní jakožto aktuální třída korozivity podle specifikované normy nebo jakožto aktuální hodnota korozní rychlosti. Uživatelé si mohou rovněž zobrazit detailní záznam korozní rychlosti, teploty a vlhkosti v čase nebo si stáhnout data pro další zpracování.

Reklama
Reklama
Reklama

Díky spojení robustnosti a vysoké citlivosti může být systém CorrSen použit pro monitoring v prostředích s různou korozivitou, od suchých čistých vnitřních atmosfér až po agresivní průmyslové a venkovní podmínky. K aplikačním oblastem systému CorrSen patří:

• chemický, petrochemický a metalurgický průmysl,

• výroba papíru,

• automobilový a letecký průmysl,

• čisté prostory a serverovny,

• galerie a muzejní depozitáře,

• doprava a skladování zboží,

• vojenský průmysl,

• výzkum a vývoj.

Kromě čistých kovových povrchů lze monitorovat korozi senzorů s povrchovými úpravami nebo s ochrannými povlaky.

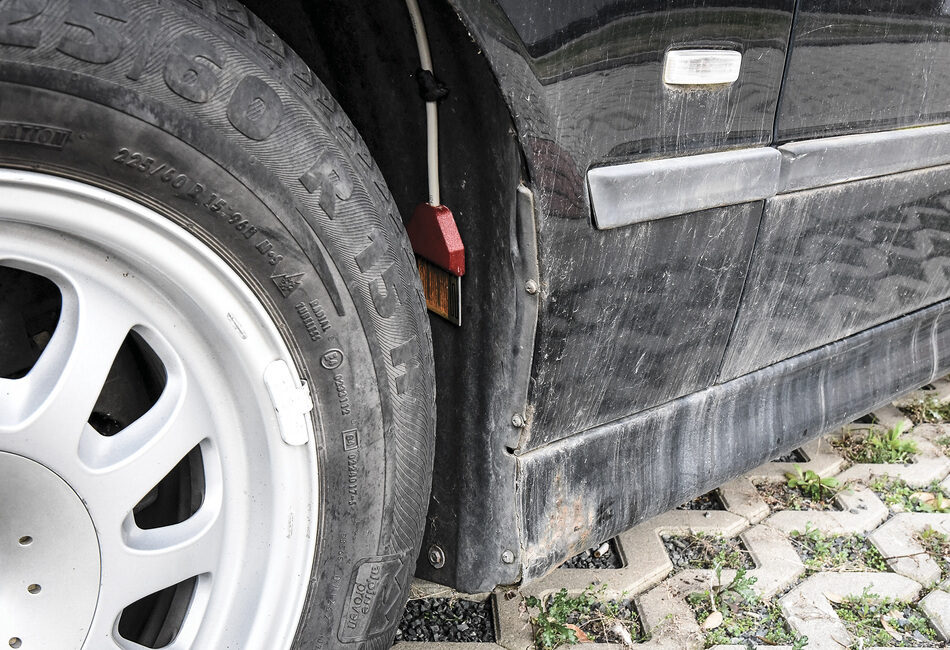

Měření korozní rychlosti uhlíkové oceli na vozidle v provozu pomocí senzoru CorrSen na kabelu. (Zdroj: Gema)

Systém CorrSen byl úspěšně použit nejen ve vědeckých aplikacích a laboratorních zkouškách, ale i v provozu. Pomocí loggerů CorrSen bylo sledováno korozní napadení v prostředí bazénové haly i v její technologické místnosti. Na základě těchto dat byla doporučena protikorozní opatření. Podobné měření bylo uskutečněno v úpravně vod. Loggery byly použity také pro stanovení korozivity vůči elektronickému zařízení uvnitř rozvodových skříní a pro určení nejlepšího technologického řešení zajišťujícího jejich ochranu.

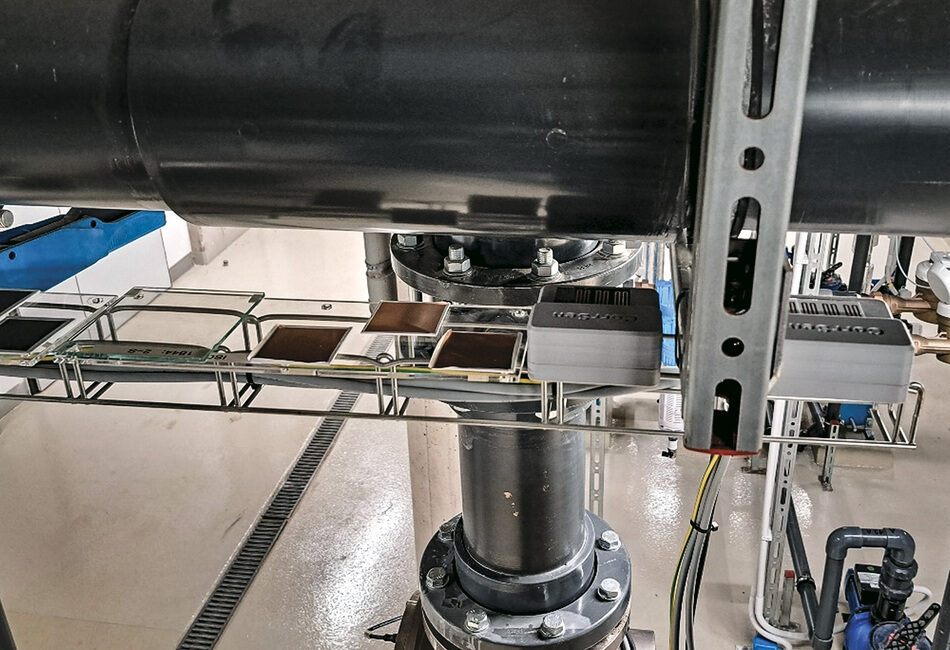

Korozní monitoring v technologické místnosti bazénu. (Zdroj: Gema)

Měření v Národním švýcarském muzeu pomohlo určit optimální podmínky pro vystavení a ukládání historických předmětů z olova a mědi.

Reklama

Německá firma Forvia používá loggery CorrSen pro testování vodíkových kontejnerů. Ve firmě Hilti je monitorovací systém aplikován ke stanovení korozivity venkovního prostředí v přímořské oblasti.

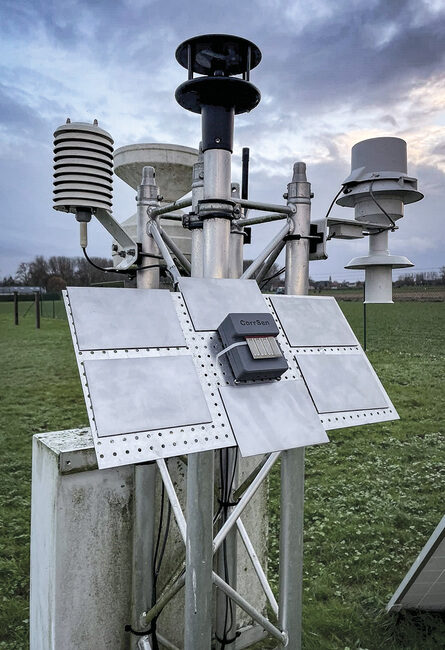

Korozní monitoring na venkovní meteorologické stanici v Belgii. (Zdroj: Gema)

Vědecká skupina Vrije Universiteit v Bruselu používá data naměřena pomocí loggerů CorrSen ve venkovním prostředí a v prostředí urychlených korozních zkoušek jako parametry pro vytvoření modelu předpovídajícího korozní chování kovových materiálů v provozu.

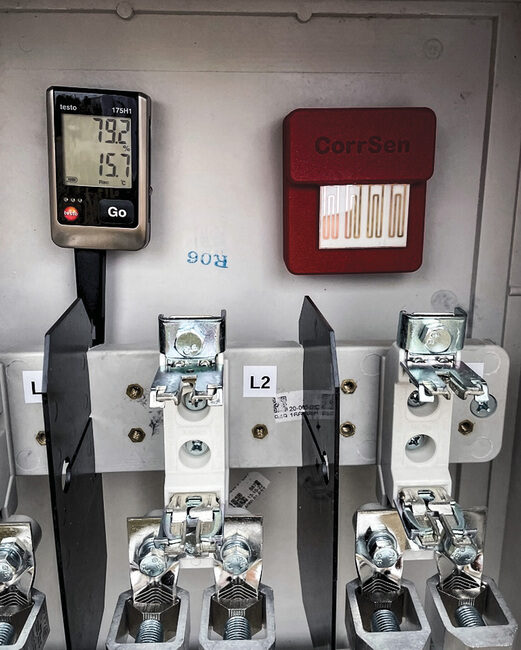

Měření korozivity uvnitř elektrické rozvodové skříně. (Zdroj: Gema)

V laboratorních podmínkách byly loggery CorrSen použity například k detailnímu studiu korozního chování uhlíkové oceli, zinku, hliníku a hořčíkové slitiny v podmínkách cyklických korozních zkoušek a ke studiu účinnosti organických povlaků a inhibitorů.

Více informací o monitorovacím systému CorrSen najdete zde.
