Zdroj: Ceratizit

Nové produkty v katalogu nástrojů

Společnost Ceratizit představuje své nové produkty v aktuálně vydaném doplňkovém katalogu Up2Date. Nové produkty a inovace byly k vidění na zářijovém veletrhu AMB ve Stuttgartu a v technickém centru Ceratizit na tradiční akci nazvané Týden obrábění s partnery.

Reklama

Chcete dosáhnout maximální bezpečnosti procesu i přes vysoké řezné rychlosti, a přitom pracovat efektivně?

Strategie precizního chlazení

Bezpečnost procesu, vysoké řezné rychlosti a efektivitu uživatelům nabízí aditivně vyráběný frézovací systém MaxiMill – 211-DC s vyměnitelnými břitovými destičkami. Patentovaná rohová fréza vyniká svými vlastnostmi při obrábění titanu a jiných žáruvzdorných materiálů, a to díky optimálnímu přivádění chladicího média přímo na hřbety vyměnitelných břitových destiček pomocí systému DirectCooling. Použití je vhodné zejména pro materiály, jež pro dosažení dobrého výsledku při obrábění vyžadují co nejefektivnější chlazení emulzí.

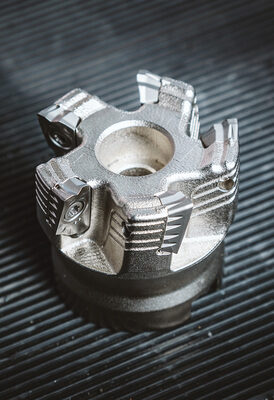

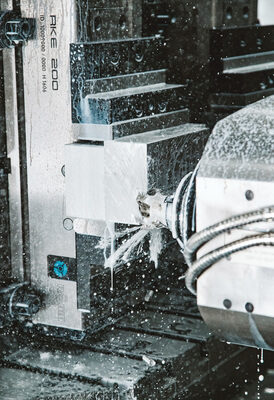

Aditivní výroba a přesné cílení chladicí kapaliny: Fréza MaxiMill – 211-DC ukazuje svůj skutečný výkon při obrábění titanu a superslitin. (Zdroj: Ceratizit)

Precizní chlazení pro obrábění slitin titanu

Pro základní těleso frézy MaxiMill – 211-DC měla jednoznačnou prioritu optimalizace chlazení hřbetu při obrábění titanu a superslitin. Společnost Ceratizit předložila v této souvislosti koncept, který nebylo možné realizovat prostřednictvím tradičních výrobních postupů. Cílem tohoto konceptu bylo přivádět přímo k břitu co největší množství chladicího média. Tento záměr si vyžádal velmi komplexní konstrukci, kterou bylo možné implementovat díky aditivní výrobě.

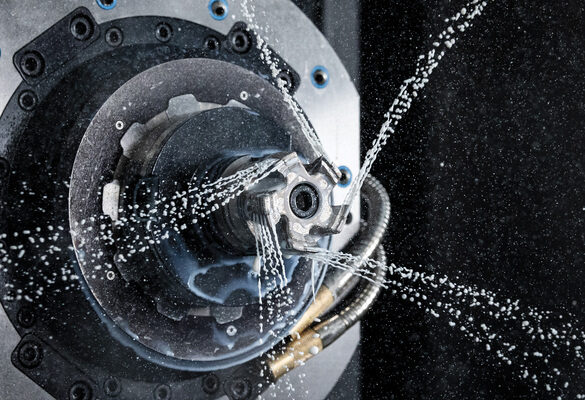

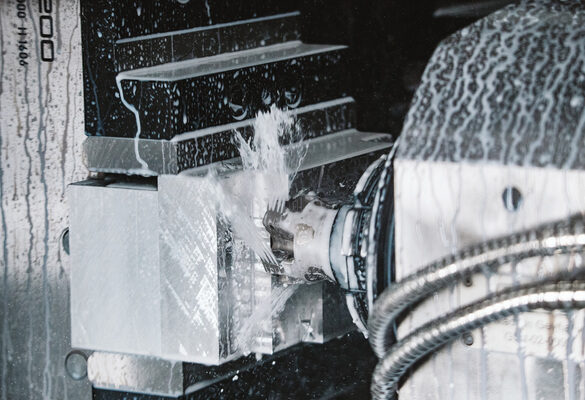

O 60 % delší životnost v porovnání se standardními nástroji: Obrábění titanu a superslitin je s frézou MaxiMill – 211-DC hračka. (Zdroj: Ceratizit)

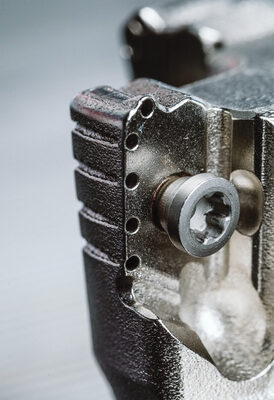

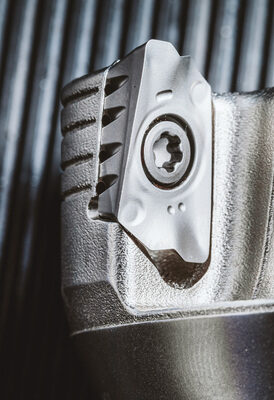

Aditivně vyráběné základní těleso frézy MaxiMill – 211-DC přináší potenciál pro dosažení požadovaného komplexního chlazení hřbetu. Tím se vytvoří perfektní kombinace geometrických a funkčních vlastností a ideální polohy kanálů, doplněná geometrií břitových destiček perfektně vyladěných pro chlazení, čímž se zajistí nepřetržité chlazení řezné hrany.

Mikrofrézy Ceratizit AluLine – Micro pro komplexní mikroobrábění

Obrobky se stále zmenšují, např. v případě lékařské a dentální techniky, v nejnovější generaci chytrých telefonů nebo u luxusních pouzder hodinek. S miniaturizací se tudíž počítá i v případě používaných nástrojů. Za tímto účelem vývojáři firmy Ceratizit zcela přepracovali koncept mikrofréz z řady AluLine – Micro a přizpůsobili je aktuálním průmyslovým požadavkům. Řada AluLine – Micro nabízí nejrůznější varianty nástrojů – rádiusové frézy, toroidní frézy a frézy s rohovou fazetkou. K dispozici jsou různé verze stopek, geometrie a průměry od 0,2 mm do 3,0 mm s délkou vyložení od 3xD do 12xD. Pomocí této široké produktové palety lze spolehlivě obrábět široké spektrum mikroobrobků ze slitin hliníku, mědi a jiných neželezných kovů.

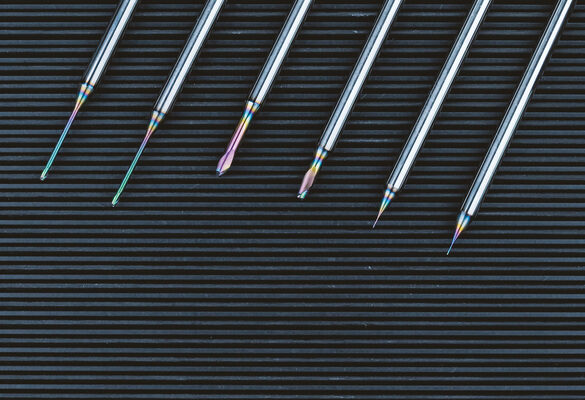

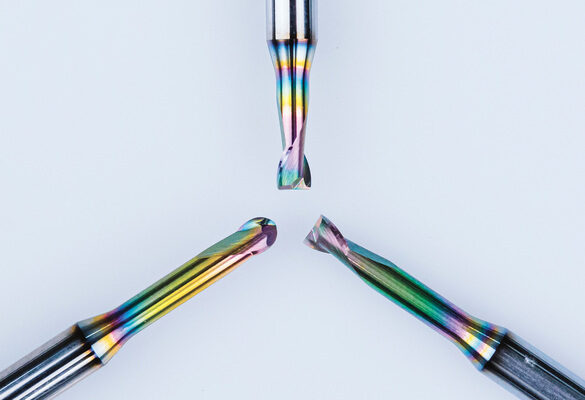

Rádiusové frézy, toroidní frézy a frézy s rohovou fazetkou jsou k dispozici v různých variantách stopek, v různých délkách, v průměrech od 0,2 mm do 3,0 mm a s délkou vyložení od 3xD do 12xD. (Zdroj: Ceratizit)

U mikrofréz z řady AluLine je použit velmi jemný a ultralehký povlak DLC. Výhodou povlaků DLC je, že je lze nanášet v obzvláště tenké vrstvě, aby nenarušovaly jemnou geometrii ani ostré řezné hrany a zároveň výrazně zvyšovaly výkon a životnost mikrofréz, což je nezbytné pro stabilní a hospodárné procesy.

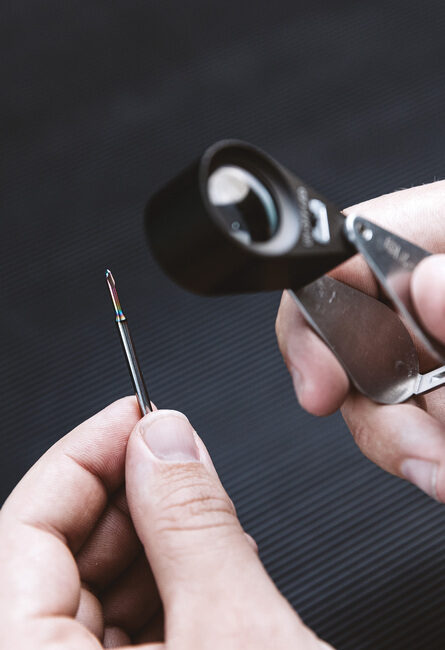

Nové frézy AluLine – Micro jsou ideální pro mikroobrábění hliníku, mědi a dalších neželezných kovů. Ultratenký povlak DLC zajišťuje perfektní výkon a dlouhou životnost pro vysoce přesné a hospodárné procesy. (Zdroj: Ceratizit)

Cermetová sorta CTEP110-P s optimalizovaným povlakem

Ten, kdo chce při dokončovacím soustružení ocelí snížit náklady, stále častěji sahá po cermetových destičkách. Jsou žáruvzdornější než ty tvrdokovové, čímž umožňují aplikovat vyšší řezné parametry a zkracovat obráběcí procesy. Cermetové destičky se navíc vyznačují rozměrovou stálostí a dlouhou životností, a to zejména tehdy, když se opatří vysoce produktivním povlakem Dragonskin, umožňujícím navíc snadnou identifikaci opotřebení – stejně jako nové cermetové destičky Ceratizit.

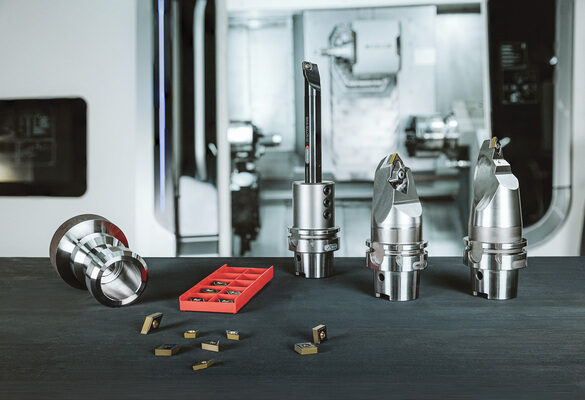

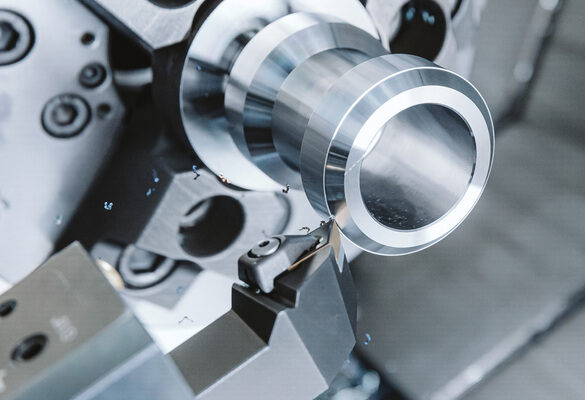

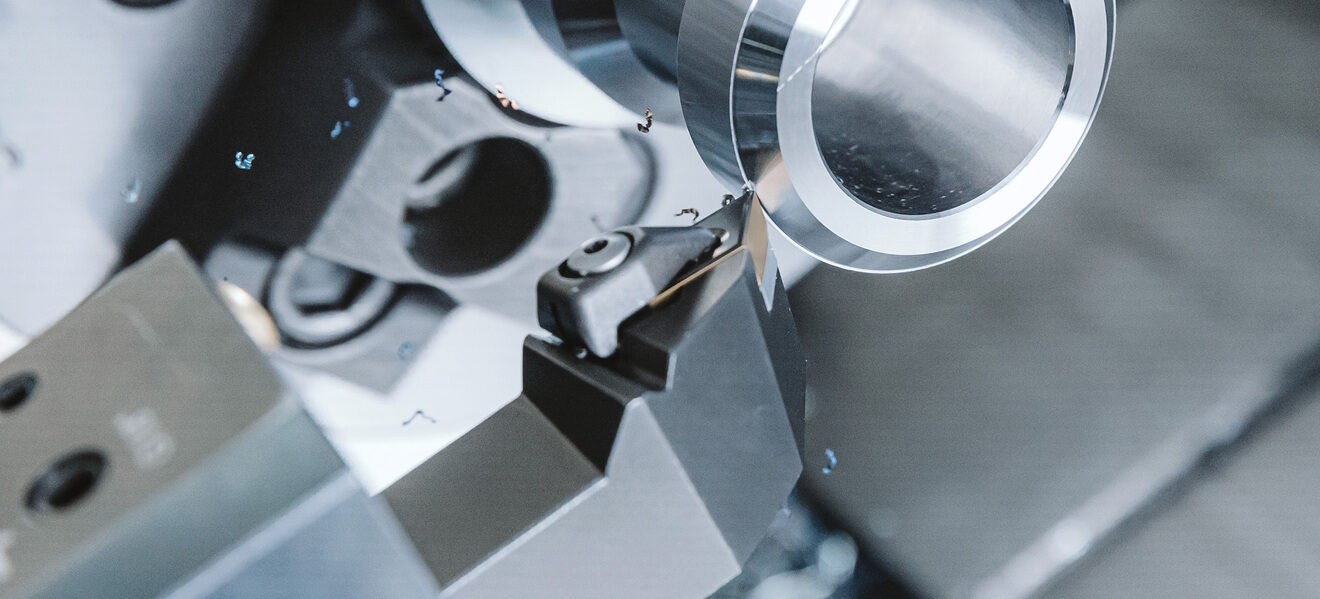

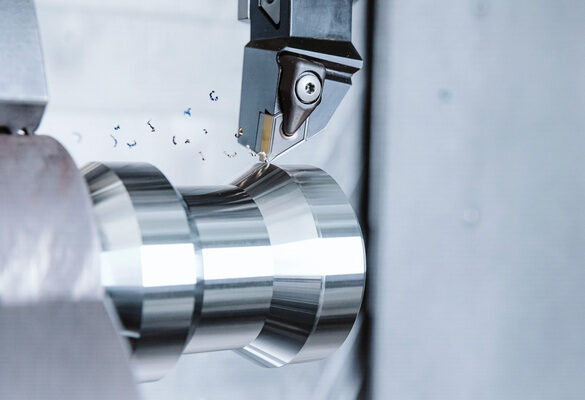

Nové cermetové destičky jsou žáruvzdornější než ty tvrdokovové, čímž umožňují aplikovat vyšší řezné parametry a zkracovat tak procesy obrábění. (Zdroj: Ceratizit)

Cermet („keramika“ a „kov“) je kompozitní materiál z keramického materiálu v kovové matrici. Při jeho vývoji bylo cílem spojit oxidační a tepelnou odolnost keramiky s houževnatostí a rázovou pevností kovů a vytvořit tak vylepšený řezný materiál. Základem cermetu je, na rozdíl od standardního tvrdokovu, karbid titanu namísto karbidu wolframu. Cermet byla původně sloučenina TiC a niklu. Modernější cermety již nikl téměř neobsahují a jejich strukturu tvoří karbonitrid titanu Ti(C, N), další tvrdá fáze (Ti, Nb, W)(C, N) a kobalt coby pojivo.

Čtyři utvářeče třísky pro obrábění oceli

Díky celkem čtyřem utvářečům třísky je cermetová sorta CTEP110-P univerzálním hráčem na poli středně hrubého a dokončovacího obrábění a umožňuje optimální kontrolu třísky – dokonce i v případě malé řezné hloubky. Pro negativní vyměnitelné břitové destičky v produktovém programu jsou k dispozici geometrie -CF20 (jemný utvářeč pro dokončovací obrábění s ostrou řeznou hranou a ideální kontrolou třísky) a geometrie -TFQ (pro velmi vysokou kvalitu povrchu a vysoké rychlosti posuvu).

Reklama

Svoji nabídku doplňuje společnost Ceratizit i v případě pozitivních vyměnitelných břitových destiček. Na jedné straně se jedná o ostrou geometrii -CF05 (pro dokončovací brousicí operace po obvodu), která s vynaložením velmi malých řezných sil garantuje vysokou rozměrovou a tvarovou stálost. Geometrie -CF55 se pak kromě toho vyznačuje i dobrou kontrolou třísky a je určena pro různé využití.

Povlakování Dragonskin pomocí procesu CVD

Ceratizit je jedním z mála výrobců, kteří nabízejí cermetové vyměnitelné břitové destičky s povlakem CVD. Proč to dělá? Výroba povlaků CVD je po technické stránce sice velmi komplikovaná, avšak při dokončovacím obrábění ocelí tyto povlaky přinášejí řadu výhod oproti povlakům PVD. Vykazují například vyšší odolnost proti vysokým teplotám a lepší otěruodolnost. Cermetové vyměnitelné břitové destičky s povlakem CVD navíc pokrývají větší aplikační oblast a jsou ideální volbou pro obrábění za sucha.

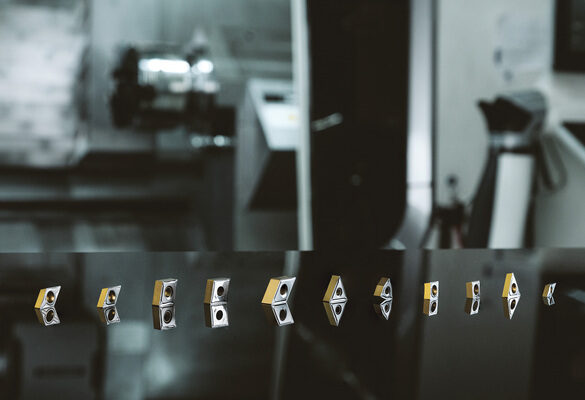

Díky celkem čtyřem utvářečům třísky je cermetová sorta CTEP110-P univerzálním hráčem na poli středně hrubého a dokončovacího obrábění a umožňuje optimální kontrolu třísky. (Zdroj: Ceratizit)

V rámci vývoje nového povlaku Dragonskin, určeného pro cermetovou sortu CTEP110-P, se obecně podařilo optimalizovat několik parametrů. Díky specifickému procesu dodatečné povrchové úpravy lze s těmito nástroji dosahovat podstatně nižší drsnosti povrchu obrobků. Značně vylepšená textura vrstvy TiCN i vrstvy Al2O3 splňuje požadavky na lepší otěruodolnost a houževnatost.

V rámci jednotlivých povlakových systémů se celkově podařilo snížit zrnitost. Odlupující se vrstvy již patří minulosti, neboť nový povlak Dragonskin nyní využívá zesílené napojovací vrstvy. Užitečná je snadná identifikace opotřebení: operátor rychle prohlédne vyměnitelnou destičku, aby zaregistroval nepoužitý břit a mohl při obrábění využít všechny řezné hrany.
