Tangenciální fréza s maximálním využitím zubů

Znáte to? Musíte opracovat obrobek a z důvodu mnoha kolizních kontur vlastní proces obrábění ani nevidíte. Čelní frézy jsou mnohdy mimo hru a v neposlední řadě je v případě použití dlouhého vyložení znemožněno stabilní obrábění s nízkými vibracemi. Řešením situace, která se zdá být bezvýchodná, může být použití vhodného nástroje, jakým je nová fréza MaxiMill – Tangent.

Reklama

Tato tangenciální fréza s vyměnitelnými břitovými destičkami totiž ukazuje zejména při obrábění ocelových a litinových obrobků, jak velkým a úspěšným pomocníkem je.

Fréza MaxiMill – Tangent umožňuje stabilní a zároveň měkké obrábění. Vývojáři ve společnosti Ceratizit kladli velký důraz na rovnoměrný profil fazetky po celé délce řezné hrany přesně broušených destiček. Díky širokému sortimentu těles a břitových destiček se čtyřmi použitelnými břity ve velikostech -09 a -13 nabízí výrobce nástrojů univerzální výběr pro různé typy aplikací.

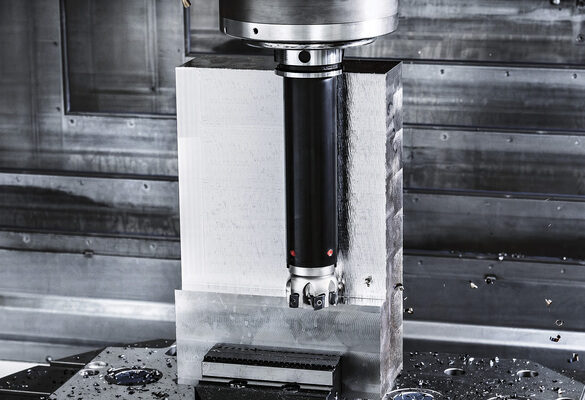

Když rušivé kontury brání použití čelních fréz nebo když dlouhé vyložení znemožňuje stabilní obrábění s nízkými vibracemi, přichází na řadu nová fréza MaxiMill – Tangent od společnosti Ceratizit. Tato tangenciální fréza s vyměnitelnými destičkami prokazuje skvělé vlastnosti zejména při obrábění ocelových a litinových součástí. (Zdroj: Ceratizit)

Broušené břitové destičky se stabilními břity

Výměnné destičky frézy MaxiMill – Tangent jsou optimalizovány pro obrábění materiálů ISO P a ISO K. Maximální hloubka obrábění u destičky velikosti -09 je 8 mm, zatímco u větší verze je to až 12 mm. K dispozici jsou varianty s univerzálními utvářeči -M50 a -F50, poskytujícími zvýšenou stabilitu břitu díky menšímu úhlu radiální vůle.

Integrován je také čelní rovinný břit, který nabízí řadu výhod, a to včetně rovnoměrného úběru materiálu, což vede k hladšímu povrchu obráběné součásti. Kromě toho jsou řezné síly rozloženy rovnoměrněji, což snižuje zatížení nástroje i stroje.

Reklama
Reklama
Reklama

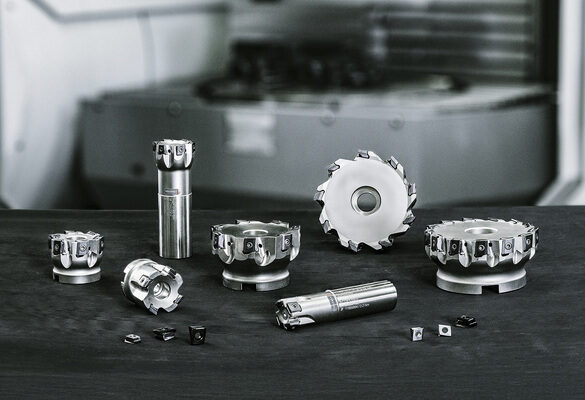

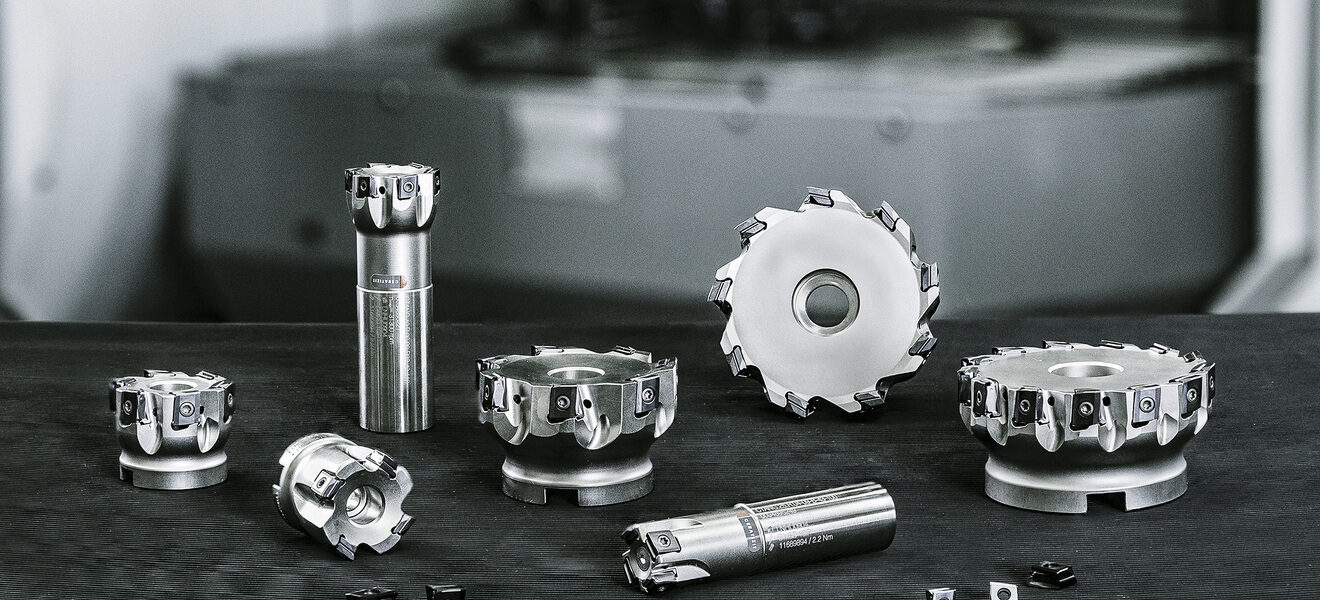

Fréza MaxiMill – Tangent je na trhu k dispozici ve třech variantách těles o průměru od 25 mm do 125 mm, a to jako šroubovací fréza, nástrčná fréza a fréza s válcovou stopkou. Velké a stabilní styčné plochy pro břitové destičky integrované do lůžka zajišťují dodatečnou stabilitu a spolehlivost. Další výhoda tangenciálního upínání v porovnání s radiálními systémy spočívá v tělese frézy a prostoru pro podstatně více vyměnitelných břitových destiček, čímž je zajištěno maximální možné osazení a vysoká efektivita. Aby byla zachována procesní efektivita při výměně nástrojů, lze břitové destičky otáčet a vyměňovat velmi rychle a snadno. „Díky mimořádně stabilní konstrukci, vysoce produktivním vyměnitelným břitovým destičkám se čtyřmi břity a tangenciálnímu upnutí frézy MaxiMill – Tangent lze nyní snadno a efektivně obrábět i obrobky s kolizními konturami, a to za použití turboposuvu,“ říká Robert Frei, produktový manažer pro frézovací systémy s vyměnitelnými destičkami.

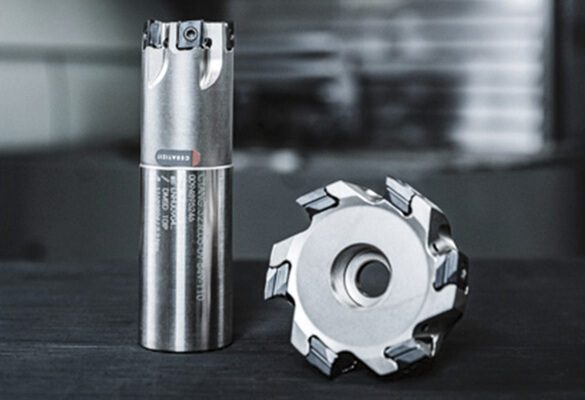

Velké a stabilní kontaktní plochy destiček integrovaných do lůžka zajišťují dodatečnou stabilitu a spolehlivost. Další výhoda tangenciálního upínání v porovnání s radiálními systémy spočívá v tělese frézy a v prostoru pro podstatně více vyměnitelných břitových destiček, čímž je zajištěno maximální možné osazení a vysoká efektivita. (Zdroj: Ceratizit)

Tangenciálně k turboposuvu

Jak si tedy vede fréza MaxiMill – Tangent ve srovnání s běžným systémem pro rohové a čelní frézování? Při obrábění materiálu GGG-50 neúprosně prokazuje své schopnosti. S průměrem nástroje 63 mm, šesti řeznými hranami při současném použití, s hloubkou řezu 2 mm a šířkou břitové destičky 35 mm neměl srovnatelný konkurenční nástroj šanci. Zvládl obrobit 12 dílů, zatímco fréza MaxiMill – Tangent dokázala obrobit 27 dílů.

Reklama

Vnitřní chladicí kanály zabraňují zasekávání třísek

Optimální kontrola třísky je klíčovým faktorem úspěchu při rohovém a čelním frézování. U frézy MaxiMill – Tangent to zajišťuje nejen celková konstrukce, ale také vnitřní chladicí kanály. Ty zabraňují nechtěnému zasekávání třísek, zlepšují kvalitu povrchu obrobků a výrazně prodlužují životnost nástrojů.
