Nový výkonnostní standard pro obrábění titanu

Společnosti Leuka a Ceratizit posouvají hranice: O 50 % delší životnost, vyšší procesní stabilita a maximální kvalita. To je výsledek promyšlené nástrojové inovace.

Tento článek je součástí seriálu:
EMO Hannover 2025
Díly
Reklama

Titan patří mezi klíčové materiály v moderním letectví a kosmonautice. Díky své nízké hmotnosti, mimořádné pevnosti a vynikající korozní odolnosti je ideálním materiálem pro výrobu konstrukčně i bezpečnostně náročných dílů. Současně však jeho obrábění představuje pro výrobní firmy extrémní výzvu. Právě zde se ukázalo partnerství mezi firmami Leuka a Ceratizit jako strategické, a to s cílem posunout technologii obrábění titanu na novou úroveň.

Michael Mangold, vedoucí výroby ve společnosti Leuka, a Baris Dogan, technický obchodní zástupce společnosti Ceratizit, jsou s nově vyvinutou frézou pro obrábění titanu spokojeni. (Zdroj: Ceratizit)

Výzvy moderní výroby: přesnost, efektivita, stabilita, produktivita

Leuka, certifikovaný dodavatel s 40letou historií a s více než 140 zaměstnanci, dodává přesné, spolehlivé komponenty pro letecký, obranný a elektrotechnický průmysl po celé Evropě. V těchto odvětvích je klíčové zaručit konzistentní kvalitu, maximální dostupnost a procesní stabilitu – bez kompromisů.

Stagnace znamená krok zpět. S tímto nástrojem děláme velký krok kupředu,“ zdůrazňuje Michael Mangold, vedoucí výroby ve společnosti Leuka. (Zdroj: Ceratizit)

S rostoucím objemem zakázek a zvyšujícím se podílem těžko obrobitelných dílů – především z titanu – bylo zřejmé, že tradiční nástrojová řešení již nedostačují. Společnost Leuka se proto ve spolupráci s technickými experty z firmy Ceratizit rozhodla pro inovaci.

Reklama
Reklama
Reklama

Technologická synergie: vývoj frézy bez kompromisů

Ačkoli se obrábění titanu ve společnosti Leuka již dávno stalo každodenní rutinou, neustále přináší nové výzvy. Zejména proto, že objem zakázek se v posledních letech výrazně zvýšil, což vedlo k násobnému nárůstu obráběcích hodin. „Abychom s tímto vývojem dokázali držet krok z hlediska efektivity, museli jsme dále stabilizovat naše automatizované procesy a zároveň výrazně prodloužit životnost nástrojů,“ dodává Berthold Zinth, jednatel společnosti Leuka.

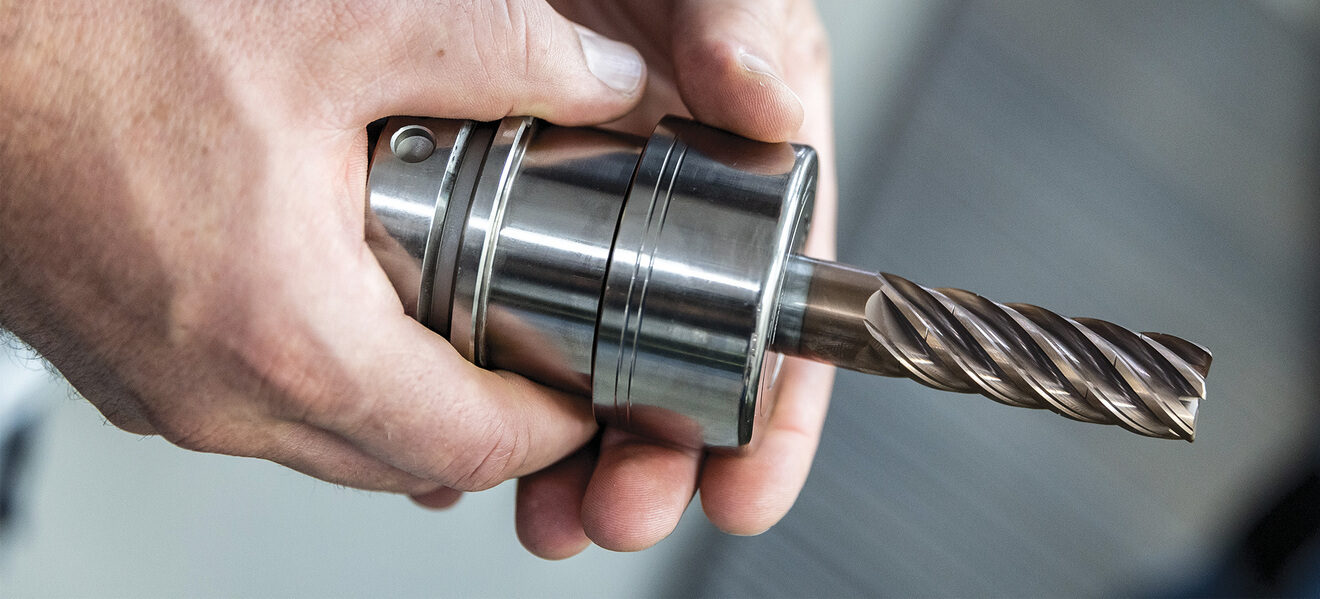

Nový nástroj pro frézování titanu bude od září zařazen i do standardního programu společnosti Ceratizit, a to pod názvem MonsterMill ISO-S. (Zdroj: Ceratizit)

Pro výrobu komponentů z titanu určených pro bezpečnostní prvky v leteckém průmyslu bylo třeba najít řešení, které by splnilo náročné požadavky. Výsledkem úzké spolupráce vývojových týmů firmy Ceratizit, produktového managementu, technického obchodu a aplikačního know-how společnosti Leuka je monolitní frézovací nástroj pro trochoidní obrábění titanu a materiálů ISO-S, který dostane název MonsterMill ISO-S. Tento nástroj nejenže splňuje očekávání, ale také stanovuje nový referenční bod v oblasti výkonnosti.

Klíčové konstrukční prvky frézy MonsterMill ISO-S:

  • Proměnný úhel šroubovice: umožňuje vyšší řezné rychlosti a přispívá ke zlepšení kvality obrobeného povrchu.
  • Nerovnoměrné dělení břitů: potlačuje vznik vibrací, čímž zvyšuje stabilitu a životnost nástroje.
  • Leštěné drážky: zajišťují účinný odvod třísek a snižují tepelné zatížení v oblasti řezu.
  • Speciální povlak DPX22S Dragonskin: díky optimalizované, vrstvené struktuře poskytuje výjimečnou tepelnou stabilitu a odolnost proti opotřebení.
  • Karbidový substrát CTS24Z: kombinuje vysokou houževnatost s dlouhou životností jakožto klíčovým faktorem při obrábění houževnatých materiálů.

Baris Dogan, technický obchodní zástupce Ceratizit, k tomu dodává: „Optimalizovali jsme geometrii na čele, vyleštili drážky a upravili fazety. Navíc jsme od začátku mysleli na snadné ostření nástroje, což byla jasná podmínka ze strany firmy Leuka. Abychom zaručili konzistentní kvalitu, probíhá ostření na stejném zařízení jako výroba.

Naši zákazníci očekávají trvale vysokou kvalitu a maximální dostupnost a současně stabilní a spolehlivé podmínky,“ říká Berthold Zinth, jednatel společnosti Leuka. (Zdroj: Ceratizit)

Ověřeno v provozu: + 50 % životnosti a maximální stabilita

Naměřené výsledky hovoří jasně: místo požadovaných 240 minut dosahuje fréza MonsterMill ISO-S až 360 minut provozu, a to při zachování plné procesní bezpečnosti. Jde o nárůst životnosti o 50 % ve srovnání s předchozím etalonem. V podmínkách sériové výroby s vysokými objemy třískového obrábění, typickými pro letecký sektor, je to zásadní krok kupředu.

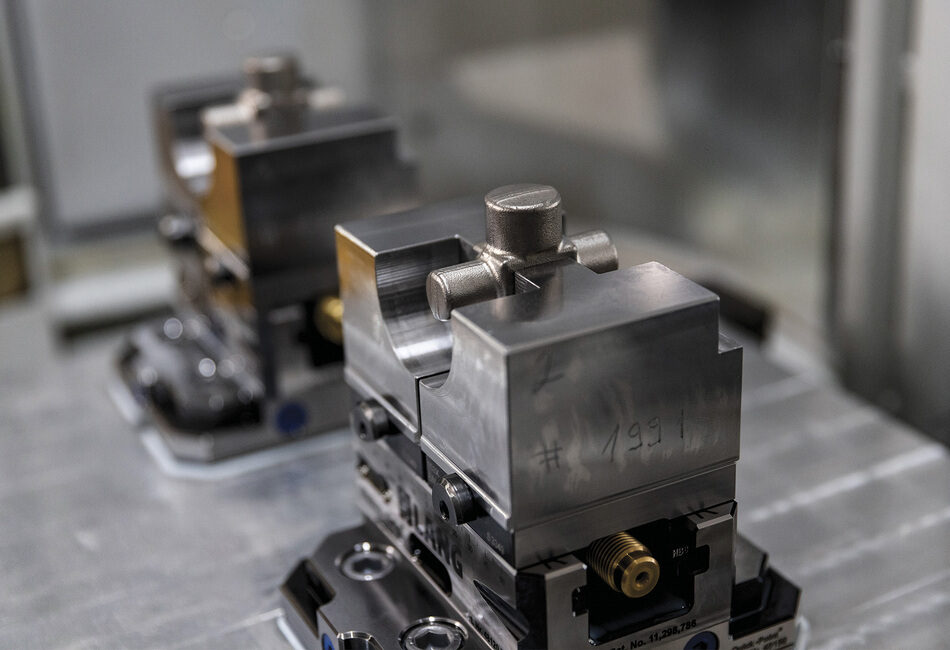

Podíl těžko obrobitelných dílů ve společnosti Leuka v posledních letech výrazně vzrostl. (Zdroj: Ceratizit)

Velkou roli sehrála i trochoidní obráběcí strategie. Ta snižuje vibrace, prodlužuje životnost nástroje a zajišťuje trvale vysokou kvalitu výstupu. U komponent, u nichž je vyžadována 100% reprodukovatelnost, je to neodmyslitelná věc.

Komplexní úkoly vyžadují silné partnery

Úspěch není náhoda, ale výsledek úzké spolupráce. Zákazníci se často obracejí na firmu Leuka tehdy, když čelí novým technickým výzvám, které na trhu nelze snadno a rychle vyřešit. V takových případech je třeba jednat flexibilně a rychle. „I my potřebujeme spolehlivé partnery, kteří tyto vlastnosti mají,“ říká Berthold Zinth. „V takových situacích často kontaktujeme technický obchodní tým firmy Ceratizit. Jsou u nás během chvilky a pomáhají nám najít správné řešení, aby bylo možné díl co nejrychleji a nejefektivněji zavést do sériové výroby.

Reklama

Zvýšení celkové efektivity výroby (OEE) je klíčovým faktorem pro náš úspěch,“ vysvětluje Michael Mangold, vedoucí výroby ve společnosti Leuka. „Výpadky mají přímý dopad na naši produktivitu – proto jsme nasadili systém Tool-O-Mat od firmy Ceratizit, který zajišťuje nepřetržitou dostupnost nástrojů. Díky automatickému doplňování a sledování minimálních zásob se vyhýbáme výpadkům a zajišťujeme stabilní procesy.

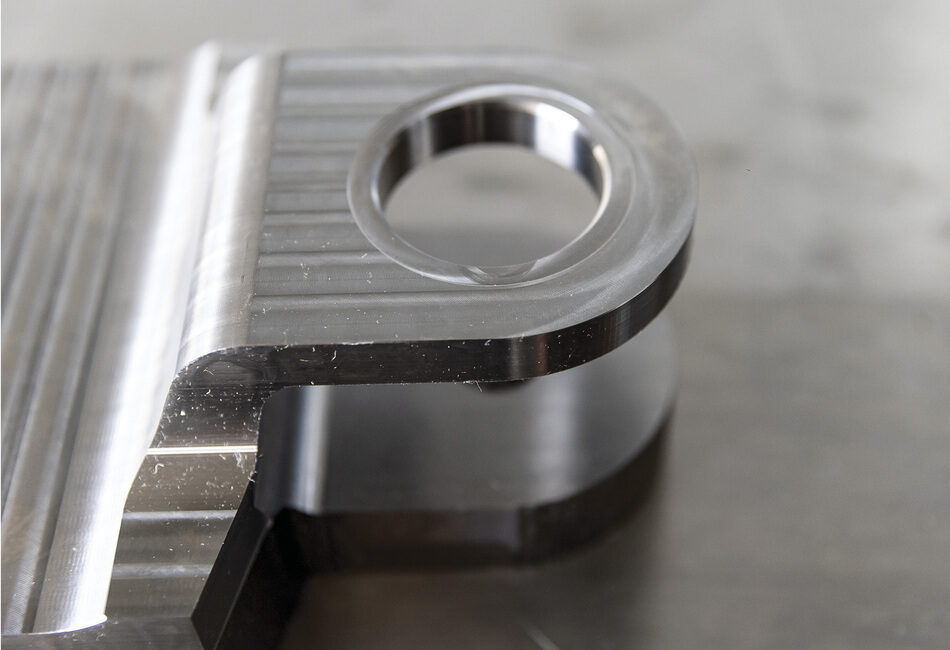

Při výrobě komponentů z titanu určených pro bezpečnostní prvky v leteckém průmyslu musí nástroje splňovat velmi přísné požadavky. (Zdroj: Ceratizit)

Cesta na trh: EMO 2025 a standardní portfolio firmy Ceratizit

Úspěch spolupráce se odrazí i na veletrhu EMO 2025, kde bude fréza MonsterMill ISO-S oficiálně představena jako součást standardního produktového portfolia firmy Ceratizit. To znamená, že vysoce výkonné řešení, vyvinuté ve spolupráci s firmou Leuka, bude dostupné širšímu portfoliu zákazníků.

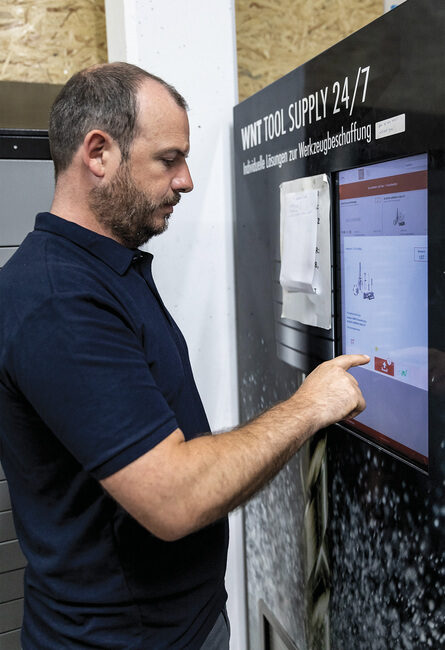

Nemůžeme si dovolit prostoje strojů. Proto jsme do výroby integrovali systém Tool-O-Mat od společnosti Ceratizit, který zajišťuje nepřetržitou dostupnost nástrojů,“ vysvětluje Michael Mangold. (Zdroj: Ceratizit)

Partnerství jako klíč ke konkurenceschopnosti

Případová studie společnosti Leuka jasně ukazuje, že hluboké technologické porozumění, cílený vývoj nástrojů a důvěryhodné partnerství vedou ke konkrétním zlepšením výkonu, kvality a efektivity výroby. S frézou MonsterMill ISO-S se v obrábění titanu podařilo nastavit nový standard a otevřít cestu dalším inovačním krokům v budoucnu.

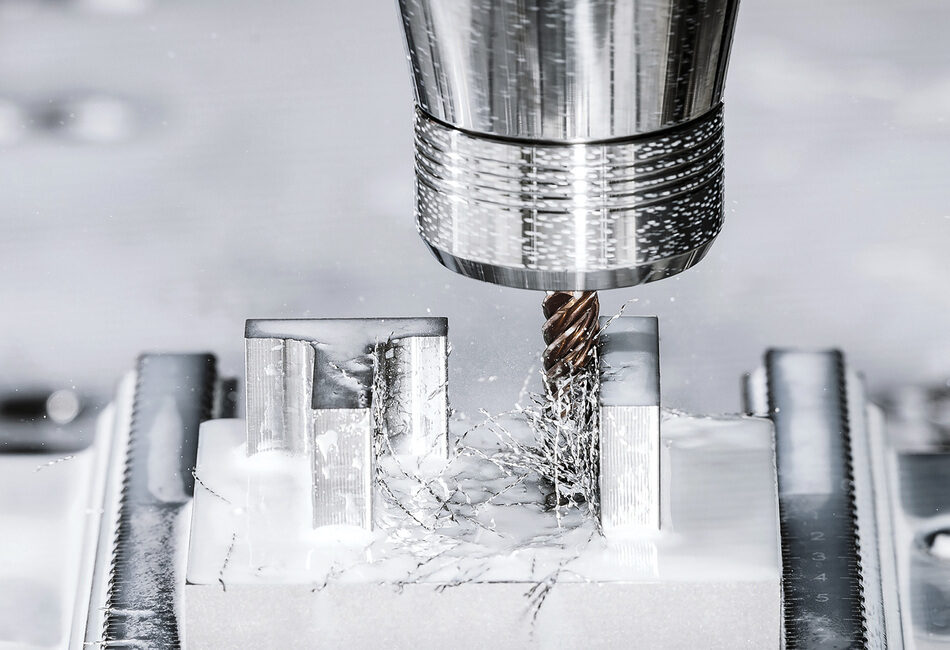

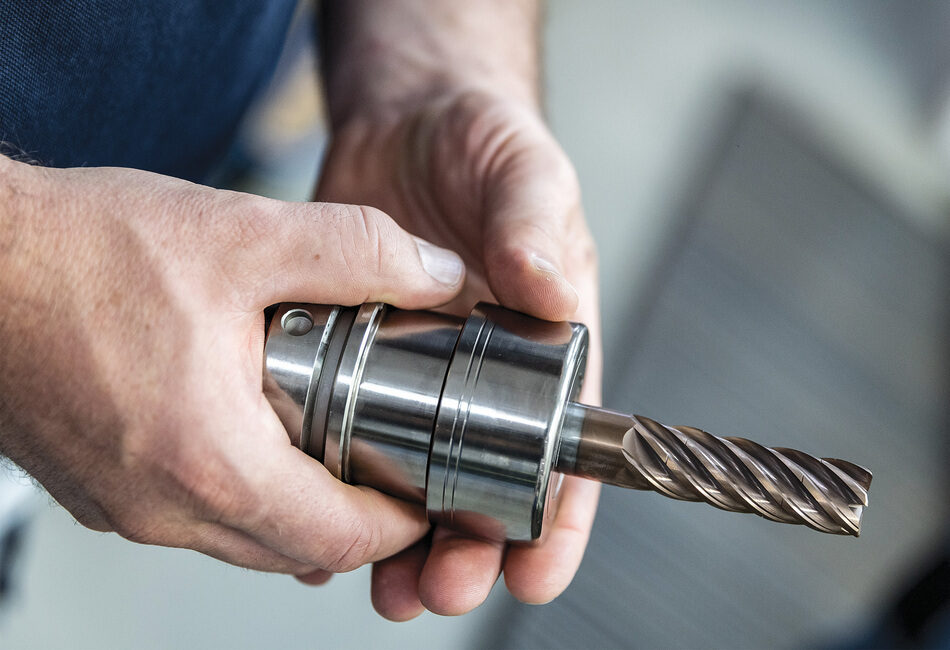

Fréza byla vybavena variabilním úhlem šroubovice, který umožňuje vyšší řezné rychlosti a zároveň zlepšuje kvalitu obráběných povrchů.

Umístění expozice firmy Ceratizit na veletrhu EMO 2025:
hala 5, stánek B42
