Kotoučové frézy s měkkým řezem

Když je potřeba frézovat drážky v oceli, nerezavějící oceli, litině nebo v hliníku, operátoři musí stále ještě bojovat s nestabilními obráběcími procesy. Tento problém dokážou v těchto případech vyřešit kotoučové frézy vyznačující se měkkým řezem, které lze univerzálně přizpůsobit konkrétním požadavkům a které při frézování navíc optimalizují náklady.

Reklama

Systém MaxiMill – Slot-SNHX přichází právě včas, přičemž díky pestré paletě adaptérů a vyměnitelným břitovým destičkám optimálně pokrývá řeznou šířku v rozsahu od 6 mm do 16 mm a průměry od 50 mm do 200 mm.

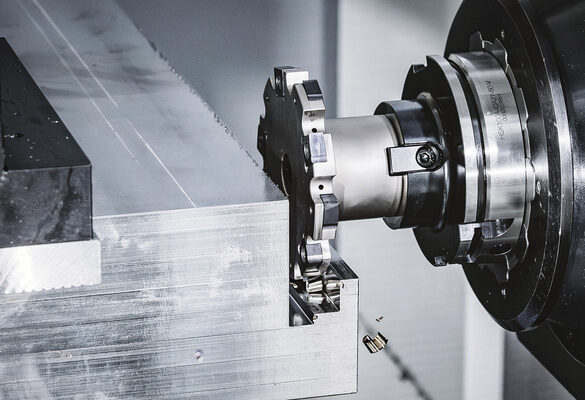

Je-li třeba vytvořit drážky v oceli, nerezové oceli, litých materiálech nebo hliníku, jsou ideálním řešením frézy s měkkým řezem, např. systém MaxiMill – Slot-SNHX od společnosti Ceratizit. Díky širokému sortimentu adaptérů a vyměnitelných břitových destiček tento systém optimálně pokrývá šířky řezu od 6 do 16 mm a průměry od 50 do 200 mm a zajišťuje nákladově optimalizované obrábění. (Zdroj: Ceratizit)

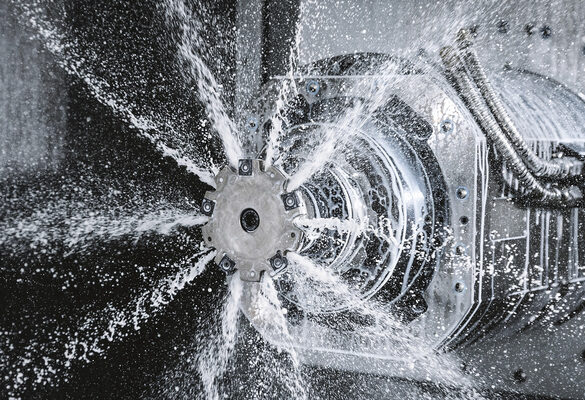

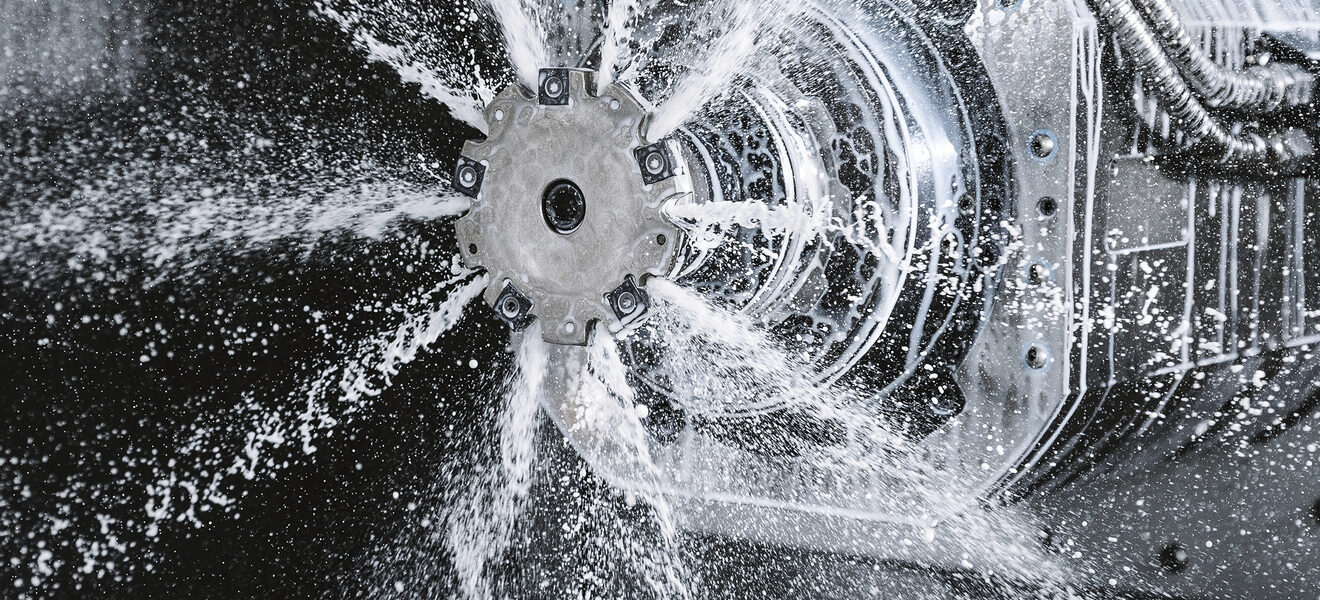

Fréza MaxiMill – Slot-SNHX se vyznačuje všestranností a přesností. Například bezproblémové kontury na čelní straně a axiální volnost pohybu zajišťují hladké obrábění i v těžko přístupných oblastech. Díky přesně broušeným vyměnitelným břitovým destičkám je dosaženo rovné plochy drážky, a to s dokonalým povrchem již od prvního řezu. Vnitřní přívod chladicí kapaliny (až do průměru 200 mm) zabraňuje uvíznutí třísek a zvyšuje efektivitu i produktivitu. „Věříme, že měkké řezy a stabilní kotoučové frézy se nemusí vzájemně vylučovat: Fréza MaxiMill – Slot-SNHX opravdu dobře řeže do oceli, litiny a hliníku a takříkajíc obejde každou konturu,“ říká Robert Frei, produktový manažer společnosti Ceratizit.

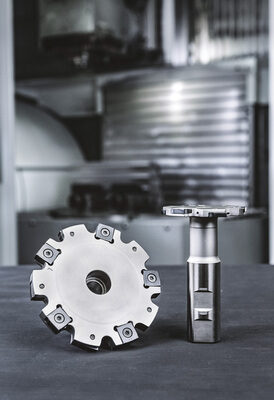

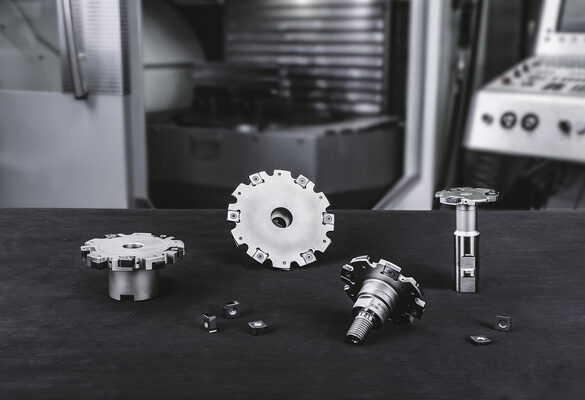

Nástroje MaxiMill – Slot-SNHX jsou k dispozici ve třech variantách rozhraní a díky tomu nabízejí co nejuniverzálnější připojení. (Zdroj: Ceratizit)

Zaručené univerzální připojení

Frézy MaxiMill – Slot-SNHX jsou k dispozici ve třech variantách rozhraní a tyto varianty nabízejí co nejuniverzálnější připojení. Jako nástrčné frézy mají kotoučové frézy průměr od 80 mm do 200 mm a všechny jsou vybaveny vnitřním přívodem chladicí kapaliny. Šířky řezu (CW) budou k dispozici v rozměrech 6 mm, 8 mm, 10 mm, 12 mm, 14 mm a 16 mm. Šroubovací fréza s vnitřním přívodem chladicí kapaliny je k dispozici v průměrech 50 mm, 63 mm a 80 mm a šířkách řezu 6 mm a 8 mm. Fréza s válcovou stopkou a vnitřním přívodem chladicí kapaliny je zákazníkům společnosti Ceratizit k dispozici v průměrech 50 mm, 63 mm, 80 mm a 100 mm a šířkách řezu (CW) 6 mm a 8 mm.

Reklama
Reklama
Reklama

Vyměnitelné břitové destičky frézy MaxiMill – Slot-SNHX jsou broušeny s vysokou přesností a jsou vhodné pro aplikace u materiálových řad P, M a K. Po uvedení na trh jsou k dispozici s rohovým rádiusem 0,8 mm. Vyměnitelná destička má axiální polohu uložení ve fréze 3°, což zajišťuje dobrou vůli a umožňuje i obrábění zadní strany. Aby při osazování příslušnými vyměnitelnými břitovými destičkami nedocházelo k chybám při obsluze, lůžka destiček jsou odpovídajícím způsobem označena a jsou zde zřetelné značky pro pravé a levé vyměnitelné břitové destičky.

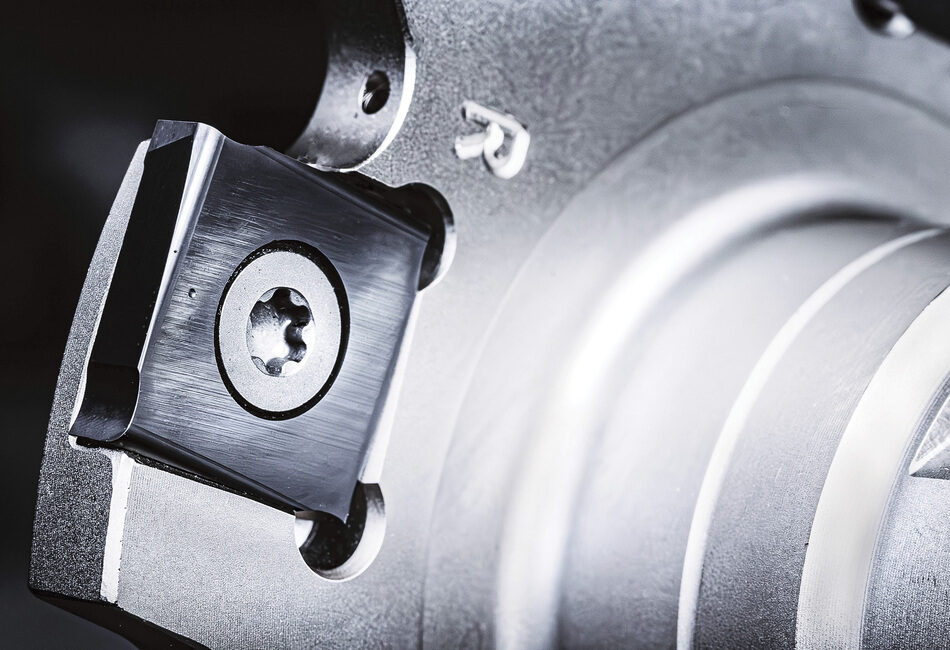

Vyměnitelné destičky frézy MaxiMill – Slot-SNHX jsou broušeny s vysokou přesností a jsou vhodné pro aplikace v materiálech P, M a K. Po uvedení na trh jsou k dispozici s rohovým rádiusem 0,8 mm. (Zdroj: Ceratizit)

Vynikající výkon a životnost nástroje

Skutečnost, že nástroje MaxiMill – Slot-SNHX jsou příznivě srovnatelné s konkurencí, dokazují i testy při obrábění tvárné litiny. Tam, kde konkurence dokázala s nástrčným nástrojem o průměru 160 mm a šesti účinnými břity (šířka řezu 3 mm, hloubka řezu 42 mm) obrobit 200 dílů, šla kotoučová fréza Ceratizit ještě o kus dál: „Naše řešení s efektivním počtem 5 zubů zvyšuje životnost nástroje na pozoruhodných 600 dílů. Kromě toho – díky velkému upínacímu šroubu destiček a menší seřizovací námaze při menším počtu vyměnitelných destiček – uživatel těží z lepší manipulace než u konkurence,“ dodává Robert Frei.

Reklama

Efektivní minimalizace vibrací

Pokud vibrace v procesu nelze snadno vyřešit, je třeba přijmout zvláštní opatření. Kombinace nástrojů MaxiMill – Slot-SNHX a nástrčného trnu s tlumením vibrací přináší obrovské výhody. V těle tohoto trnu je umístěn speciální tlumicí mechanismus, jenž účinně minimalizuje vibrace vznikající během procesu. Robert Frei k tomu říká: „Zejména při dlouhých přesazích přináší tato funkce výrazně lepší kvalitu povrchu a vyšší produktivitu, protože uživatelé mohou s klidným svědomím zvýšit buď řeznou rychlost, nebo rychlost posuvu.


Tangenciální fréza s maximálním využitím zubů

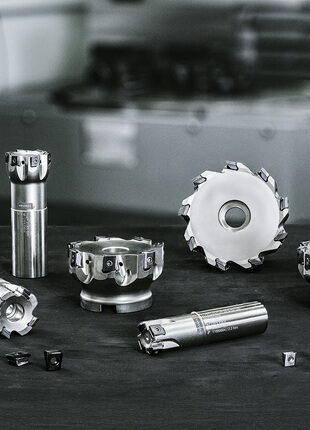

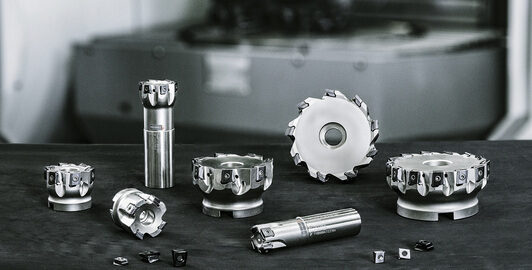

Znáte to? Musíte opracovat obrobek a z důvodu mnoha kolizních kontur vlastní proces obrábění ani nevidíte. Čelní frézy jsou mnohdy mimo hru a v neposlední řadě je v případě použití dlouhého vyložení znemožněno stabilní obrábění s nízkými vibracemi. Řešením situace, která se zdá být bezvýchodná, může být použití vhodného nástroje, jakým je nová fréza MaxiMill – Tangent.
