Nový výkonný a univerzální PVD povlak

Povlak Bigaan byl uveden na trh již v roce 2018 a uplatňuje se hlavně při frézování ozubených kol do převodovek motorů. Letos společnost SHM představuje jeho druhou generaci, která kombinuje velmi tvrdý základ se závěrečnou kluznou vrstvou ve formě hexagonálního nitridu boru. Aplikační testy u zákazníků vykazují minimálně o 50 % lepší užitné vlastnosti v porovnání s běžně užívanými povlaky.

Vjačeslav Sochora

Vedoucí výzkumu a vývoje ve společnosti SHM

Reklama

Firma SHM působí na trhu PVD povlaků již 30 let. Za tu dobu vyvinula nespočet nových vrstev, které vycházejí z technologie obloukového napařování z rotačních katod. Takto jsou připravovány povlaky Marwin (na bázi AlTiN), Alwin (základem je AlCrN), Vanadin (CrVN) nebo také povlaky TripleCoatings. Ty se skládají ze dvou odlišných mono vrstev, čímž se vytváří komplexní struktura dosahující výrazně lepších výsledků než samotné, jednotlivé vrstvy. Velkou výhodou rotačních katod z pohledu průmyslového využití je vysoká životnost terče, relativně vysoká rychlost depozice a jednoduchost samotného řízení obloukového napařování kovových terčů. Oblouková technologie patří k nejrozšířenějším způsobům přípravy nitridů přechodových kovů v kombinaci s hliníkem, křemíkem nebo uhlíkem, jejichž uplatnění nacházíme v širokém spektru aplikací, obráběním počínaje a tlakovým litím konče.

Obloukové napařování samozřejmě není univerzální technologií. Druhou možností přípravy PVD povlaků je magnetronové naprašování, které v posledních 10 letech získává ve firmě na důležitosti. Mezi komerčně úspěšné, čistě magnetronové povlaky SHM patří kluzné vrstvy TiC/C a WC/C, ta-C pro obrábění neželezitých kovů, elektricky nevodivá vrstva Sinel nebo Sigaan pro tlakové lití hliníku. O některých z nich jsme už v časopisu MM Průmyslové spektrum referovali (v MM 5/2016, 9/2020 a 9/2021). Ačkoliv nitridy deponované pomocí magnetronů v mnoha případech nedosáhnou aplikační životnosti nitridů z obloukového napařování, existují důvody, proč se uchýlit k magnetronu. Jednak je to kvůli nižší drsnosti povlaků a jednak kvůli možnosti odprašovat keramické terče, které se z důvodu jejich nižší vodivosti a vyššího bodu tání odpařovat obloukem jednoduše nedají.

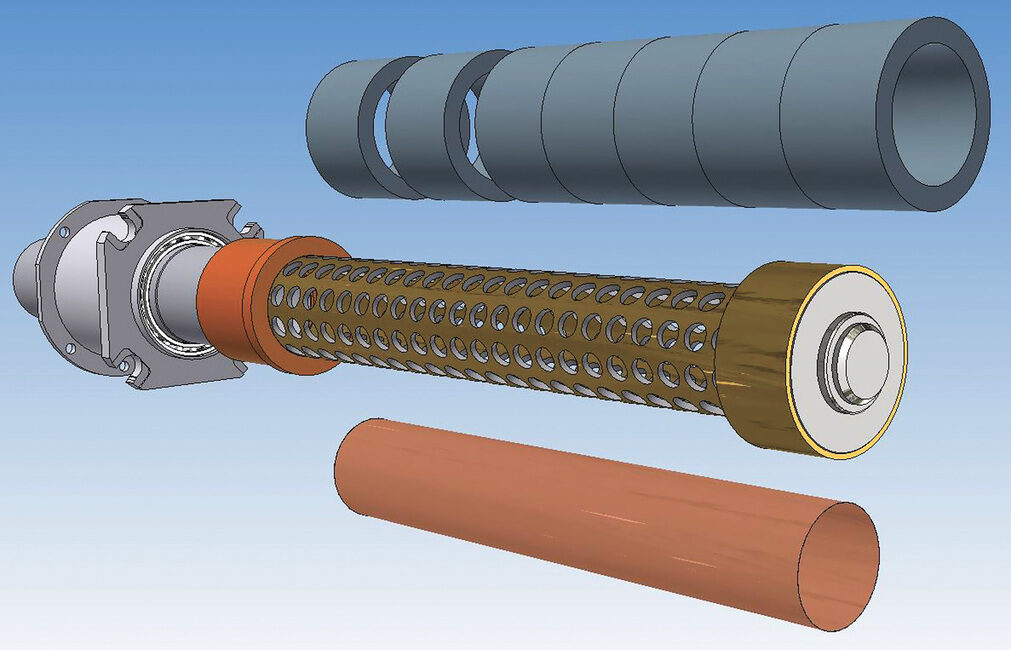

Obr. 1. Schéma patentované magnetronové katody, na němž vidíme bronzový nosič, měděnou folii a segmenty terče. (Zdroj: SHM)

Vyrobit však keramický válec o obdobných rozměrech jako u kovových terčů je technologický problém. I z důvodu zachování zpětné kompatibility se stávajícími katodami jsme hledali jiné řešení konstrukce. Výsledkem je patentově chráněná segmentová katoda, jejíž součástí je bronzový nosič s měděnou folií, na které jsou posazené segmentové kroužky. Jejich výroba je již méně náročná (obr. 1). Tlakem chladicí vody zevnitř je folie dotlačena plošně na vnitřní stranu kroužků, a tím je zajištěn dokonalý tepelný a elektrický kontakt. Díky tomu dokážeme efektivně odprašovat materiál s výkonem až několika desítek kilowattů.

Souběhem patentovaného obloukového napařování a magnetronového naprašování jsme získali unikátní technologii pro přípravu jedinečných povlaků. Prvním typem byl povlak Bigaan na bázi AlCrN s přítomností boru (viz článek v MM 9/2018). Optimální množství boru způsobilo navýšení tvrdosti, snížení zbytkového vnitřního pnutí a zmenšení krystalů ve struktuře, což zapříčinilo celkové zlepšení užitných vlastností povlaku, který je např. ve velkém množství nasazován na odvalovacích frézách. Druhým významným povlakem je Alwin XC (viz MM 9/2022), kde jsme dokázali spojit dva zcela odlišné povlaky AlCrSiN a TiC/C. Významné uplatnění je v náročných tvářecích operacích.

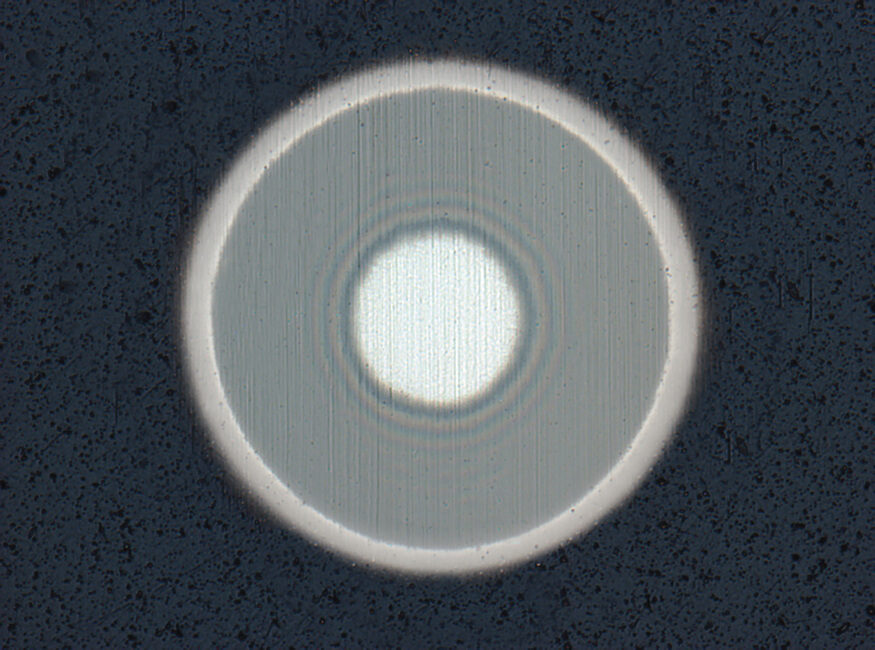

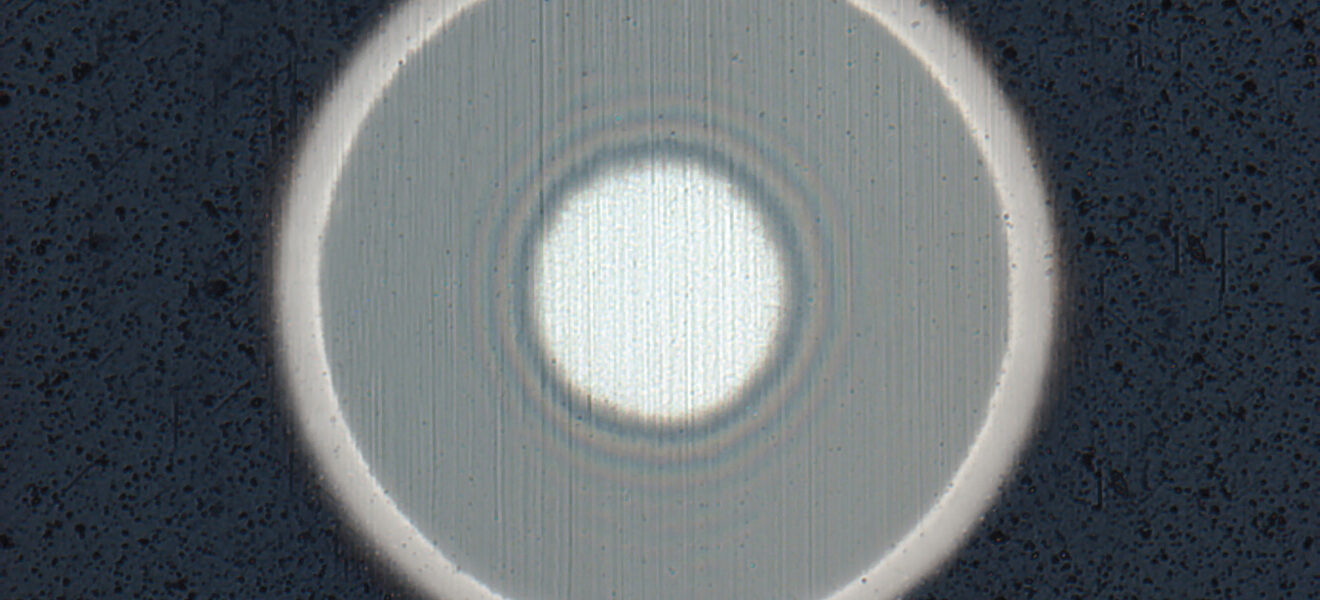

Obr. 2. Snímek kaloty. (Zdroj: SHM)

Nejnovějším povlakem, který využívá souběhu výše zmíněných technologií, je Bigaan XC, druhá generace stávajícího povlaku Bigaan. Díky regulaci výkonu na borové katodě dokážeme ovlivnit celkové množství boru ve vrstvě. Přesycením boru v dusíkové atmosféře vzniká hexagonální fáze nitridu boru, která ačkoliv je velmi měkká, má vynikající kluzné vlastnosti obdobně jako uhlíkové vrstvy. Struktura povlaku je vidět na kalotě (obr. 2).

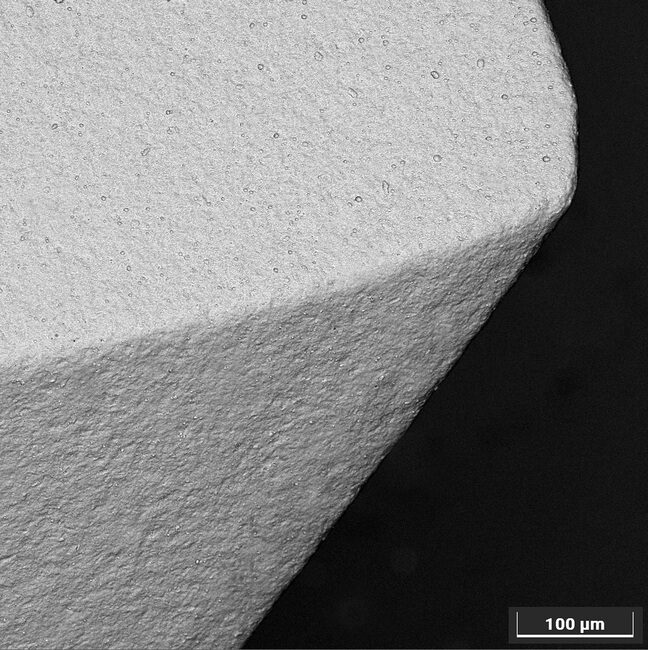

Obr. 3. Snímek povrchu nástroje z elektronového mikroskopu při 500násobném zvětšení. (Zdroj: SHM)

Výkonnost povlaku Bigaan XC jsme zkoumali přímo u zákazníků, v aplikaci frézování a kování za tepla. Cílem bylo zjistit přínos kluzné části ve velmi odlišných operacích. Dosažené výsledky nás překvapily. Na snímku z elektronového mikroskopu (obr. 3) vidíme povrch jednoho z testovaných nástrojů (frézy) před zkouškou. Povšimněte si minimálního množství makročástic a nízké drsnosti povlaku, které jsme dosáhli optimalizovaným procesem souběhu oblouku a magnetronu.

Obr. 4. Otěr povlaků po 195 minutách bočního frézování Inconel 22, nižší hodnota je lepší. (Zdroj: SHM)

V prvním případě testů se jednalo o boční frézování materiálu Inconel 22 s vyhodnocením otěru po 195 min. Z grafu (obr. 4) vidíme, že Bigaan XC měl o více než 50 % nižší otěr bez jakýchkoliv známek vyštípání nebo nalepení (obr. 5) než druhý nejlepší povlak v testu TripleCoating Cr. V případě kování za tepla jsme pozorovali více než trojnásobné navýšení životnosti z cca 1 500 výrobních kusů (nástroje bez povlaku) na 5 500 kusů. Na základě těchto výsledků byl Bigaan XC nasazen v dalších aplikacích, jako je frézování kalených ocelí, lisování a tahy. Z prozatímních komunikací se zákazníky vyplývá, že Bigaan XC překonává jimi používané povlaky a převládá celková spokojenost s navýšením užitných vlastností. Z důvodu nedokončených testů nemůžeme poskytnout podrobnější informace.

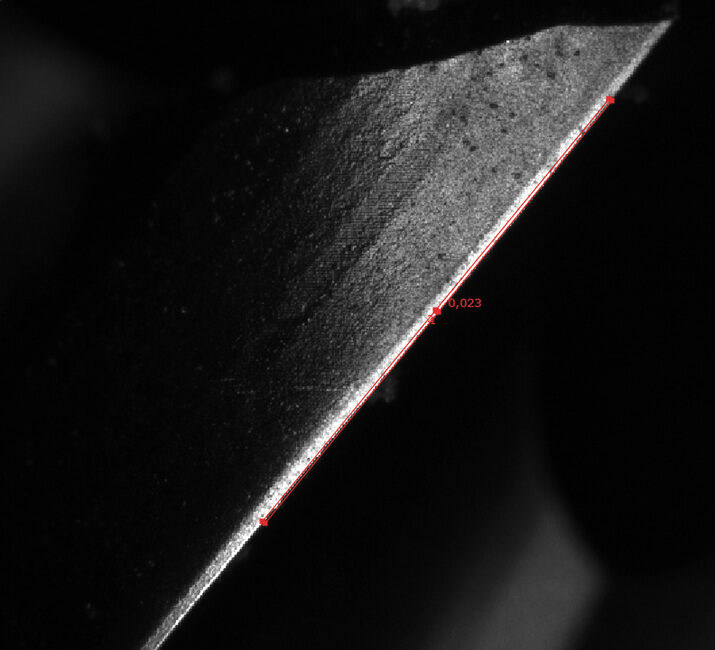

Obr. 5. Snímek opotřebení břitu pořízený přímo u zákazníka. (Zdroj: SHM)

V tuto chvíli patří Bigaan XC k nejvýkonnějším a zároveň i nejuniverzálnějším povlakům v nabídce firmy SHM. Jeho vynikající vlastnosti se projevují jak při obrábění, tak i v oblasti tváření.
