Přesné měření tloušťky povlaků

Pro optimalizaci vlastností povrchových povlaků a filmů ve výzkumu, vývoji i průmyslové výrobě je důležitá přesná kontrola jejich tloušťky a rovnoměrnosti rozložení. Metrologická metoda CCI představuje mimořádnou přesnost měření pro široký rozsah tlouštěk povlaků.

Přednosti měření metodou CCI (Coherence Correlation Interferometry), zejména přesnosti a spolehlivosti měření, byla společností Taylor Hobson ověřována rozsáhlými experimenty na povlacích typu DLC, které jsou v současné době velmi rozšířené.

Reklama
Reklama
Reklama

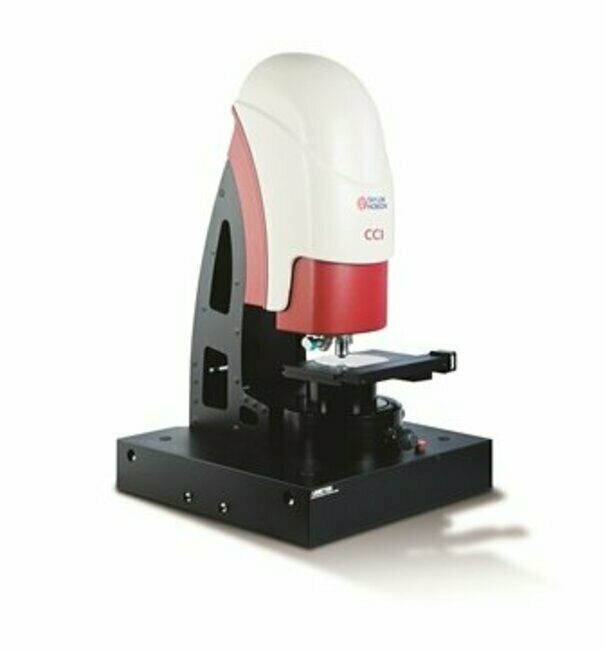

Celkový pohled na bezdotykový profilometr Form Talysurf CCI HD

Vlastnosti a využití povlaků DLC

Povlaky DLC (Diamond Like Carbon) zpravidla tvoří jednoduchá vrstva tvrdého uhlíku vytvořená speciálními metodami povlakování. Uvedené povlaky charakterizuje řada předností, zejména díky schopnosti zajistit vlastnosti podobné diamantu na různém povrchu a současně i díky jejich relativně nízké ceně. Uhlíkové vrstvy jsou především vhodné ke zlepšení odolnosti povrchu proti opotřebení, dále k zajištění minimálního tření i vysoké odolnosti proti otěru a korozi. K přednostem patří i vysoký elektrický odpor povlaku, průchodnost infračervených paprsků, vysoký index refrakce a výborná jakost povrchu. Uvedené vlastnosti velmi dobře splňují kritéria požadovaná u materiálů pro lékařské aplikace, např. ortopedické, kardiovaskulární, zubní nebo optické. Navíc se povlak DLC vyznačuje nízkou úrovní absorpce i malým rozptylem, což je výhodné z hlediska širokopásmové antireflexe při aplikaci na křemíkové a germaniové podklady.

Výborné tribologické vlastnosti povlaků DLC jsou vhodné pro aplikace, kde působí extremní síly při odvalování i při kluzném pohybu. Proto jsou tyto povlaky často využívány jako ochrana proti opotřebení nebo zlepšení třecích vlastností u součástí automobilů. Mimořádná odolnost DLC proti abrazi se uplatňuje v optice nebo vojenské a kosmické technice.

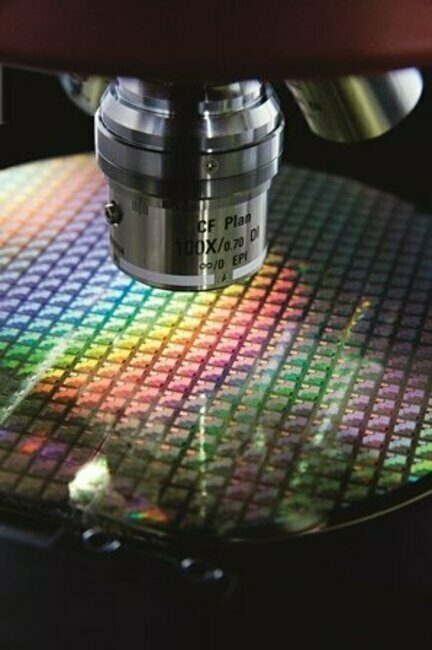

Detail měřicího prostoru bezdotykového profilometru

Nicméně povlaky DLC je třeba používat opatrně na železných podkladech, navzdory jejich příznivým tribologickým vlastnostem. Užití povlaku při vyšších teplotách totiž může způsobit nauhličení substrátu, což způsobí změnu jeho tvrdosti a ztrátu funkčních vlastností.

K dosažení požadovaných vlastností musí mít vrstva uhlíku určitou přesnou tloušťku. Např. povlaky DLC jsou často optimalizovány pro specifickou oblast vlnových délek právě zajištěním určité tloušťky vrstvy procesem povlakování, čímž se dosáhne požadovaného antireflexního efektu. Přesné řízení a kontrola tloušťky povlaku (filmu) DLC jsou významné pro optimalizaci jejich vlastností ve všech sférách výroby i aplikací.

Měřicí techniky

Měření tloušťky povlaku lze provádět konvenčními metodami, jako jsou spektrometrie, elipsometrie, měřením výšky stupně nebo modernějšími technikami, jako je koherentní skenovací interferometrie. Pro ověření tloušťky povlaku lze samozřejmě využít i další metody, jako např. frekvenční interferometrii, laserové snímání nebo detekci tepelných vln s laserovým svazkem paprsků.


Schéma systému měření povlaku DLC interferometrem CCI HD při stanovení tloušťky povlaku.
Pro zvětšení klikněte na obrázek.

Bezkontaktní koherentní korelační interferometr (CCI) je moderní skenovací přístroj připravený pro velmi rychlé a přesné 3D měření, s vysokým rozlišením povrchu a tloušťky povlaku.

Metodika měření

Využití interferometrie pro měření tloušťky povlaku znamená výrazný kvalitativní pokrok v kontrole povlaků. Metoda využívá interferenční signály, kterými se přesně vymezí poloha povrchů povlaku a speciální algoritmus umožňující „vyjmout“ tloušťku povlaku z interferogramu. V některých případech lze získat z měření i další informace o povrchu.

Pro měření je připravenmoderní interferometr Form Talysurf CCI HD vybavený kamerou až 4 miliony pixelů, se subnanometrickým vertikálním rozlišením (0,1 Å). Přitom každý pixel působí jako vlastní optická sonda 1 μm, což zajišťuje měření vysokou rychlostí vícenásobných vrstev povlaku, s nezávislým měřením tloušťky v každém bodě.

Kombinace patentovaného softwaru „Film Thickness“ s koherentním korelačním interferometrem CCI zajišťují unikátní možnosti měření tenkých povlaků.

Technologie CCI nabízí dvě různé metody měření tlouštěk:
• silný povlak (> 1,5 μm);
• analýzy tloušťky vrstev (až k hodnotě 50 nm, příp. menší).

Je-li tloušťka vrstvy větší než 1,5 μm (v závislosti na indexu refrakce), potom jsou u povlaku registrovány dvě hraniční pole vytvořená rozhraním povrchů. Z těchto polí (vzduch/povlak a povlak/substrát), přesněji z poloh maxim a využitím indexu lomu lze potom stanovit hodnotu tloušťky povlaku.

Analýzy tloušťky povlaků

Při zmenšování tloušťky povlaku se záznam interferogramu zhušťuje. Pro tento případ (HCF) bylo připraveno nové řešení k získání informací o povlaku. Aplikace funkce HCF na koherentním korelačním interferometru (CCI) představuje přesnou metodu stanovení tloušťky povlaku. Funkce HCF je využitelná pro měření velikostí tloušťky s přesností lepší než 1 % v rozsahu od cca 5 μm až do hodnot 300 nm. Lze měřit povlaky až do tloušťky 50 nm. U velmi tenkých povlaků je třeba postupovat velmi obezřetně, protože přesnost měření ovlivňují optické vlastnosti materiálů.

Rozsáhlá experimentální měření byla provedena na povlacích DLC nanesených na různé podkladové materiály. V řadě případů byly porovnávány výsledky získané ze systému CCI HD a z elipsometru. Jednalo se o vzorky s povlakem DLC na substrátu nitridované oceli (rozmezí tlouštěk od cca 700 do 1 500 nm) a automatická měření v různých místech povrchu (6 poloh s roztečí 1,5 mm) povlaku DLC na křemíkovém substrátu (výsledky měření CCI 568,9–576,6 nm, elipsometr cca 570 nm).

Koherentní korelační interferometr CCI se ukazuje jako moderní metrologický prostředek pro spolehlivě přesné a rychlé měření tloušťky i rovnoměrnosti povlaku DLC. Experimenty jednoznačně dokumentují velmi dobrou korelaci výsledků měření přístroji CCI HD a elipsometry. Nový systém nabízí možnosti vícenásobného rychlého měření povlaku na velké ploše, s velkým rozlišením, tedy v současné době nejdokonalejší základ pro optimalizaci povlaku.

Zdeněk Novák
s využitím podkladů Taylor Hobson
