PVD dvojče pro náročné tváření a lisování

Vývoj nového PVD povlaku pro tváření se tentokrát ubíral docela nezvyklou cestou. Nešlo v principu o vývoj nového systému, ale o technologicky poměrně náročnou kombinaci stávajících povlaků s velmi odlišnými vlastnostmi a s odlišným způsobem depozice. Výsledkem je povlak, jehož chování v náročných tvářecích aplikacích příjemně překvapilo i samotné vývojáře. Výkon samostatných vrstev v těchto aplikacích byl nepřesvědčivý, významné navýšení životnosti tvářecích nástrojů však přineslo jejich spárování.

Reklama

Povlak je složen ze dvou PVD vrstev. Základní vrstvou je standardní vysokohliníkový gradientní nanokompozitní AlCrSiN (komerční ALWIN) deponovaný nízkonapěťovým obloukem. Jeho tloušťka byla pro aplikace tváření zvýšena na neobvyklých 6 µm. Vrstva je vytvářena ze dvou obloukových katod reaktivním odpařováním Cr a AlSi v dusíku s proměnným poměrem výkonů měnícím složení povlaku v průběhu depozice. Úkolem vrstvy je poskytnout souvrství nezbytnou excelentní adhezi, otěruvzdornost a tepelnou stabilitu pro tváření za tepla a pro kování. Vrstva má kvůli své velké tloušťce a návaznosti na druhou vrstvu optimálně nastaveno zbytkové vnitřní pnutí. Její tvrdost se pohybuje okolo 40 GPa.

Navazující vrstvou je standardní frikční vrstva TiC/C deponovaná magnetronovým naprašovaním. Je tvořena souvrstvím TiN, TiCN a kluzné části s přebytkem uhlíku TiC/C v celkové tloušťce 3 µm a s maximální tvrdostí části TiCN okolo 40 GPa. Účelem vrstvy je zlepšení kluzných vlastností povlaku a eliminace nalepování tvářeného materiálu. Tuto vlastnost navzdory „papírové“ nízké tepelné odolnosti okolo 400 °C dokáže vrstva úspěšně používat i v tak extrémní aplikaci, jako je hot-forming.

Celý povlak je velmi komplexní strukturou (obr. 1) s částmi velmi rozdílných vlastností o celkové, pro PVD povlaky netypické tloušťce 9 µm, která je pro mnoho tvářecích aplikací nutnou podmínkou (detaily k vrstvě TiC/C najdete zde).

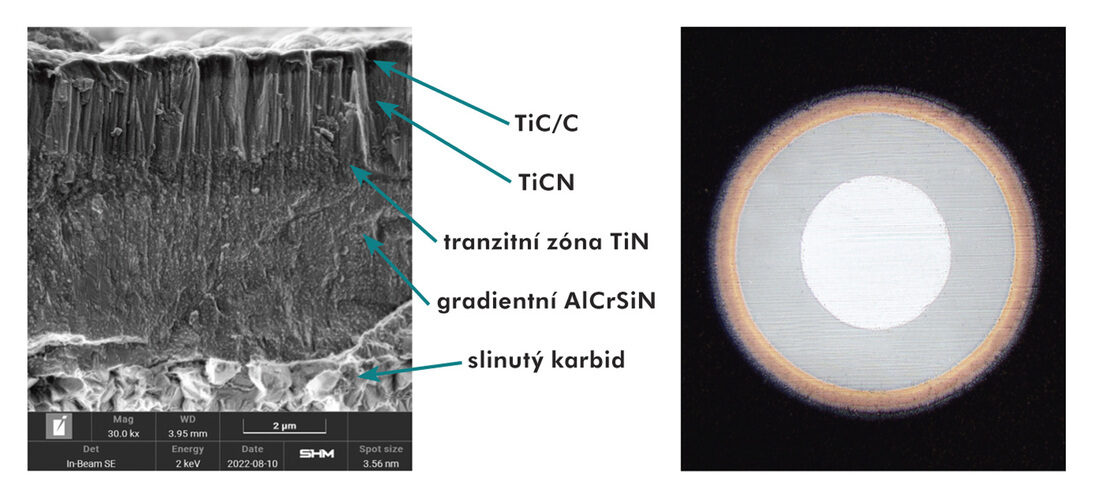

Obr. 1. Kalota a lom. (Zdroj: SHM)

Konfigurace zařízení a experiment

Vývoj probíhal na vlastním povlakovacím zařízení vycházejícím koncepčně z osvědčeného typu Platit PI411. Zařízení má vlastní software a hardwarové úpravy, které umožňují používat zařízení mnohem flexibilněji než originál. S ohledem na velikost dílů pro tváření bylo nezbytné zvolit dveřní konfiguraci katod bez možnosti použití katody centrální (obr. 2). Dveřní konfigurace sestává ze dvou obloukových katod Cr a AlSi a jedné magnetronové katody Ti doplněné rotačním stíněním vlastní konstrukce.

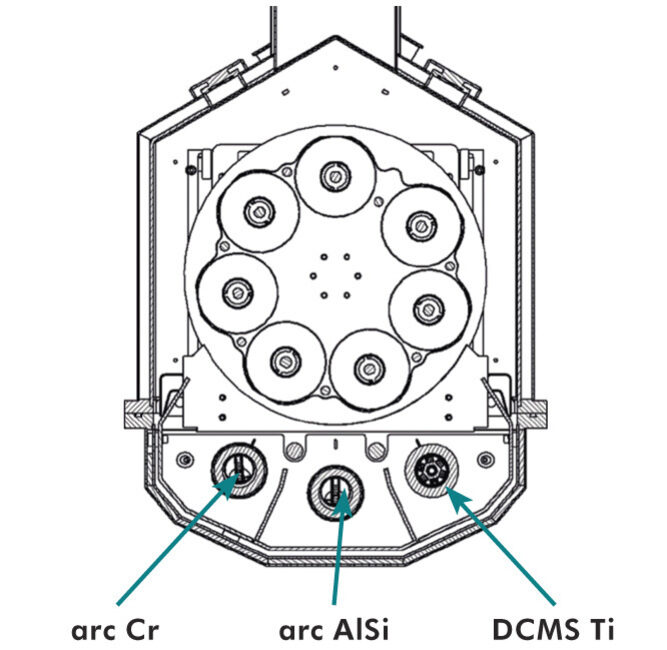

Obr. 2. Konfigurace povlakovacího zařízení. (Zdroj: SHM)

Experiment se zaměřil na efektivní propojení obloukové vrstvy AlCrSiN a magnetronové vrstvy TiC/C za účelem dosažení excelentní koheze vrstev. První experimenty ukázaly, že nebude možné vrstvy za sebe prostě zařadit, a tak bylo nutné poměrně zdlouhavě optimalizovat společné gradientní přechody. Obě technologie se docela zásadně liší v procesním tlaku. Typický tlak obloukového napařování je kvůli eliminaci nežádoucích makročástic 1–3 Pa. Zvláště při používání AlSi targetů je to naprosto nezbytné. Tlak magnetronového naprašování se pohybuje okolo 0,5–0,6 Pa, a to kvůli řízení stechiometrie vrstvy z důvodu hysterezního chování titanu v dusíkové atmosféře. Výsledný přechod nové vrstvy sestává ze čtyř samostatných kroků měnících složení AlCrSiN: Je to snižování tlaku, zvyšování předpětí, čištění Ti magnetronového targetu a jeho nájezd na procesní parametry do rotačního stínění. Tranzitní zóna je zřejmá na obr. 1. Problém koheze/adheze vrstev se však takto podařilo úspěšně vyřešit.

Reklama
Reklama
Reklama

Použití nového rotačního stínění magnetronové katody přineslo ještě jeden kapacitní přínos, pro reálnou výrobu velmi důležitý, ale původně neplánovaný. Není nutné v meziprocesech čistit komoru a magnetronové Ti targety (obojí kontaminované uhlíkem), a tak odpadají nepříjemné komplikace spojené s depozicemi kluzných vrstev bohatých na obsah uhlíku.

Aplikace

Nový povlak byl díky neobyčejné ochotě technického personálu podstoupit výrobní rizika testován ve firmě Vollmann MetalWorx Hustopeče, zabývající se výrobou ocelových komponent rámů autosedaček. Pro testy byla zvolena operace pěchování lemů průchozích otvorů. Lisování probíhá na lisu PME 6300kN při 29 zdvizích za minutu. Je využíváno mazivo Castrol Iloform SLZ 350. Nástrojem je kalibrační postupový razník z rychlořezné oceli ČSN 19 830 kalený na 62 HRC. Polotovarem je plech S420 o tloušťce 3 mm. Trvanlivost nástroje je určena průběžnou rozměrovou kontrolou výrobků. Etalonové povlaky TiCN a AlTiN dosahují průměrné životnosti 30 tisíc kusů. Vyvinutý povlak v kombinaci s procesním leštěním dosahuje životnosti 60–80 tisíc kusů (graf 1).

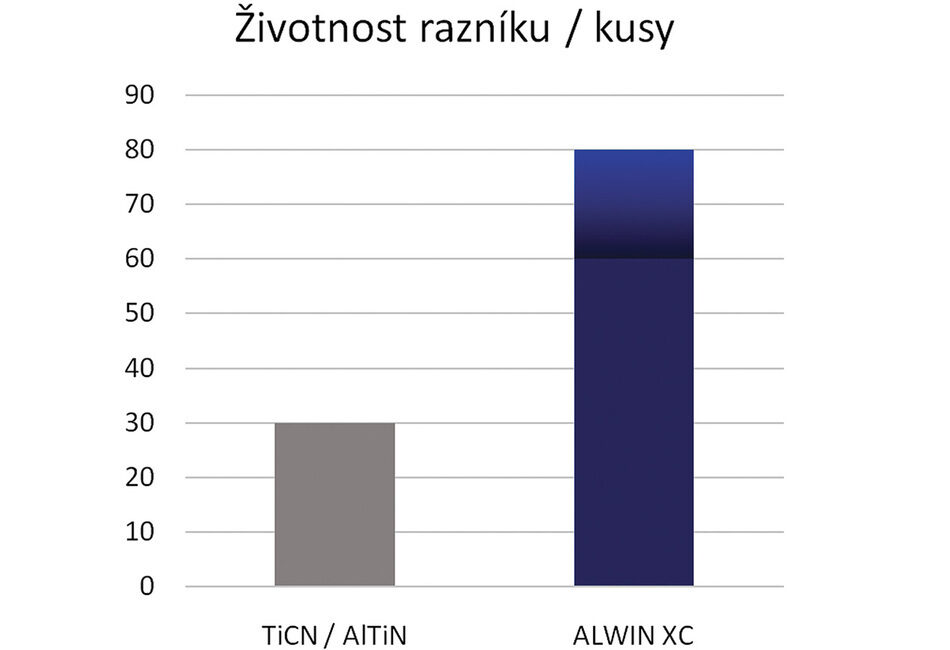

Graf 1. Porovnání životnosti. (Zdroj: SHM)

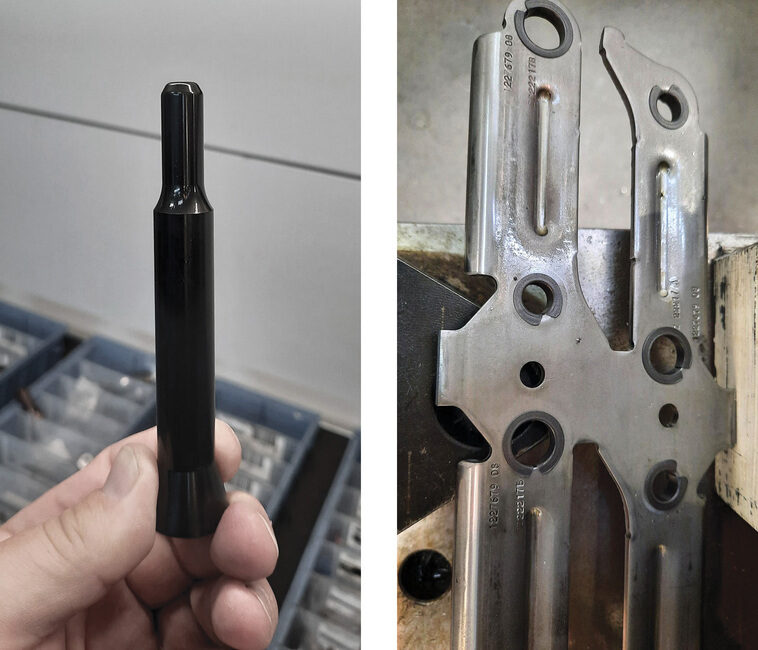

Obr. 3. Nástroj a výrobek. (Zdroj: SHM)

Dalším partnerem v testování byla firma Daikin Industries Czech Republic Plzeň, která provedla tváření pozinkovaného plechu, jenž je částí klimatizace. Řešeným problémem byl vznik zinkových odrolenin, které při lisování zalepovaly nástroj a způsobovaly prolisky na výliscích. Byla nutná každodenní údržba nástroje. Jeho leštění však bylo pouze krátkodobým řešením, které problém oddálilo jen o přibližně 50 ks výlisků. Vliv standardních povlaků rovněž nebyl přesvědčivý. Kluzná, horní TiC/C část nového povlaku dokázala nalepování účinně omezit a umožnila podkladovému primárně otěruvzdornému povlaku AlCrSiN zvýšit životnost nástroje. Každodenní údržba nástroje po aplikaci povlaku ALWIN XC zcela odpadla a došlo tím k razantnímu snížení zmetkovitosti.

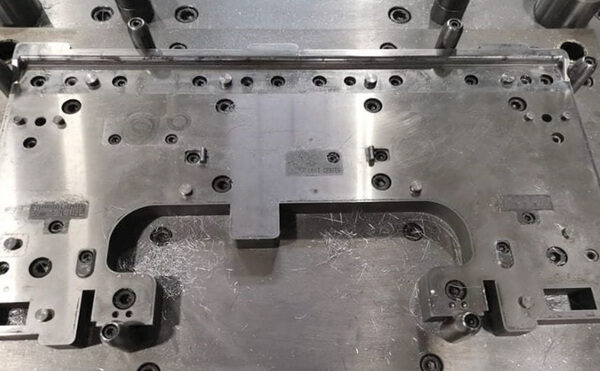

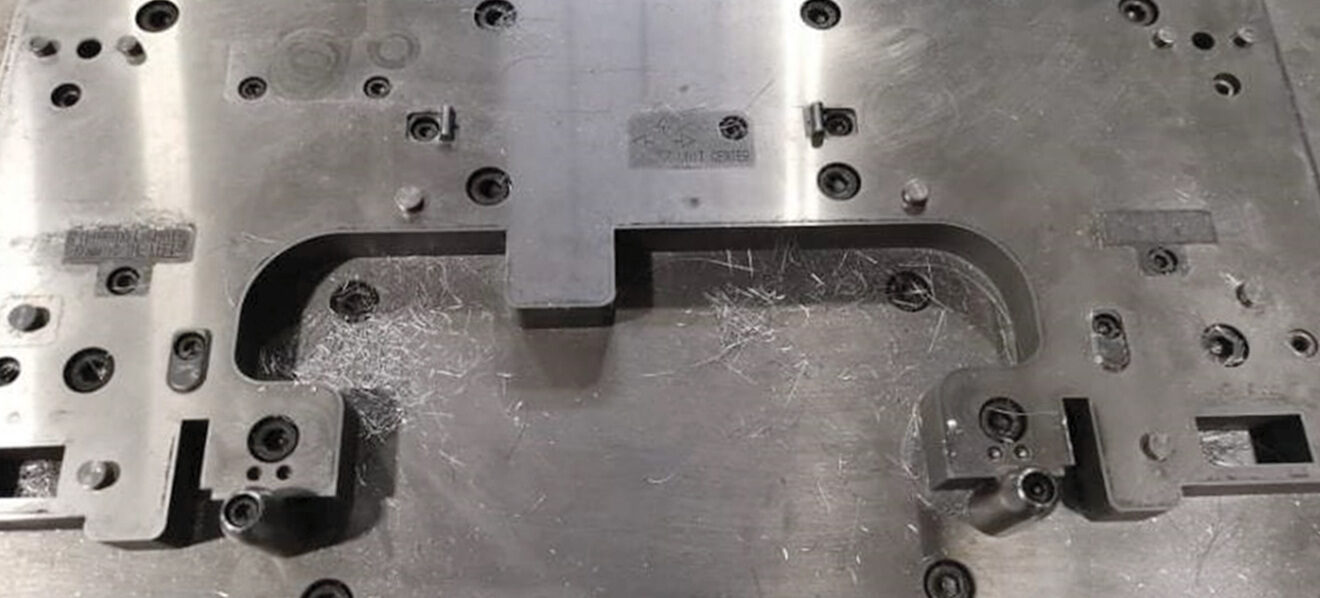

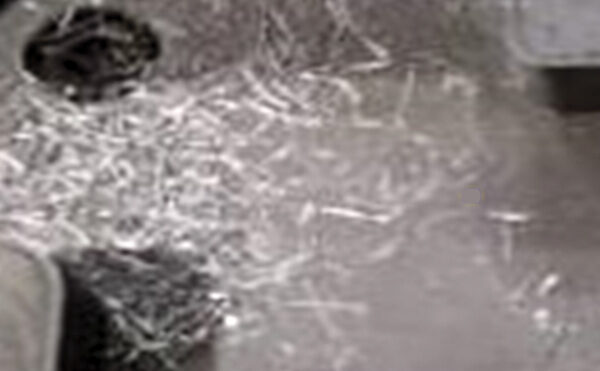

Obr. 4. Lisovací nástroj a detail zinkových odrolenin. (Zdroj: SHM)

Závěr

Nové spojení staronových vrstev AlCrSiN a TiC/C, povlak ALWIN XC, je velmi vítaným přírůstkem do rodiny PVD povlaků. Unikátní vlastnosti kombinované s netypickou tloušťkou 9 µm jsou schopné zvýšit životnost drahých lisovacích a tvářecích nástrojů i v těch aplikacích, ve kterých standardní PVD povlaky selhávaly. Spolu s možností renovace nástrojů s využitím odpovlakování stávajících povlaků, nitridace, leštění a následného povlakování se v oblasti tváření a lisování jedná o velmi komplexní službu.
