S novými produkty na EMO i MSV

Firma specializující se na třískové obrábění se sídlem v Kemptenu a se zastoupením pro český a slovenský trh se sídlem ve Velkém Meziříčí prezentuje nejnovější řešení obráběcích nástrojů přinášejících nové trendy v oblasti inovací. Zde je částečný nástin nejžhavějších novinek, které bude společnost WNT na MSV prezentovat:

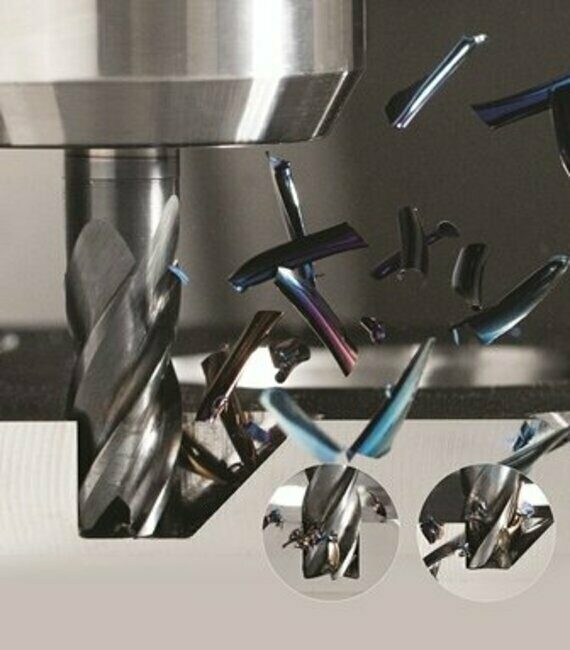

Jedním z nejpřitažlivějších nástrojů určitě bude nová fréza pro ponorné frézování MonsterMill PCR-UNI, která se právem označuje jako „Divemaster“. Odpověď na otázku, proč je tato fréza mistrem v disciplíně ponorné frézování, dostanete okamžitě poté, co ji uvidíte v akci. PCR fréza je skutečným multitalentem – při hrubování pomocí čtyř břitů dokáže dosáhnout vysokého objemu materiálu odebraného za jednotku času a při dokončování díky unikátní geometrii ostří velmi kvalitního obrobeného povrchu. Nápadně tichého chodu, který je garancí stabilních a přesných obráběcích procesů, je docíleno díky nestejnému dělení břitů a nestejnému úhlu stoupání šroubovice. Její vynikající vlastnosti (šikmé utápění po šroubovici i rampě pod úhlem až 45°, zavrtání do hloubky až 1x D, to vše bez vibrací a včetně rychlého středění díky patentované geometrii středicího hrotu) vytvářejí z frézy MonsterMill PCR UNI nepostradatelný nástroj pro obrábění ocelí, nerezavějících ocelí a litin. I vysoká procesní spolehlivost podložená optimálním odváděním třísky, kratší výrobní časy a delší životnost podtrhují vysokou kvalitu nové frézy „Divemaster“.

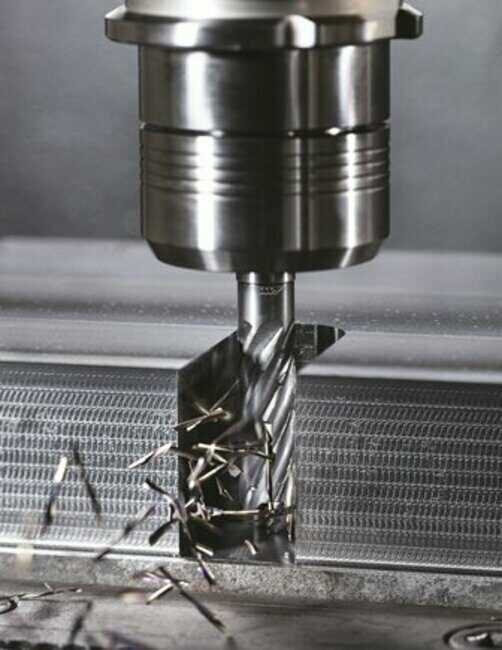

Frézy CircularLine CCR přinášejí vyšší hospodárnost v kombinaci s moderními CAM programy. Trochoidní frézování je moderní metoda dynamického obrábění, která díky využívání nových řídicích systémů umožňuje absolutní kontrolu nad řezným procesem. Při správné volbě řezného nástroje, upnutí, řezných parametrů a strategie obrábění je zabezpečen optimální a efektivní proces obrábění. Efektivita trochoidního frézování spočívá v dlouhé životnosti nástroje, výrazně nižším potřebném příkonu stroje a využití při obtížných aplikacích. Výhodou této metody pro uživatele je, že současné inteligentní programy si optimální řezný proces dokážou většinou vygenerovat samy a na uživatelích spočívá jen volba správného nástroje a zajištění optimálních řezných podmínek. Správný nástroj nabízí právě WNT. Jedná se o novou řadu monolitních fréz CCR se speciální geometrií pro trochoidní frézování. Tyto frézy nabízejí vysokou tuhost při radiálním zatížení a jejich specifickou vlastností je lamač na řezné hraně, který umožňuje hloubky frézování až 4x D. Lamače odstupňované od 0,9x D pomáhají nadělit třísky a usnadňují tak jejich odchod. K vyšší efektivitě přispívá i povlak Dragonskin, který výborně odolává otěru a proměnlivým teplotám typickým pro trochoidní frézování. Sortiment WNT nabízí tyto frézy v geometrii UNI a AL. Geometrie UNI pokrývá širokou oblast použití od ocelí až po litiny a geometrie AL je specializovaná pro obrábění neželezných materiálů.

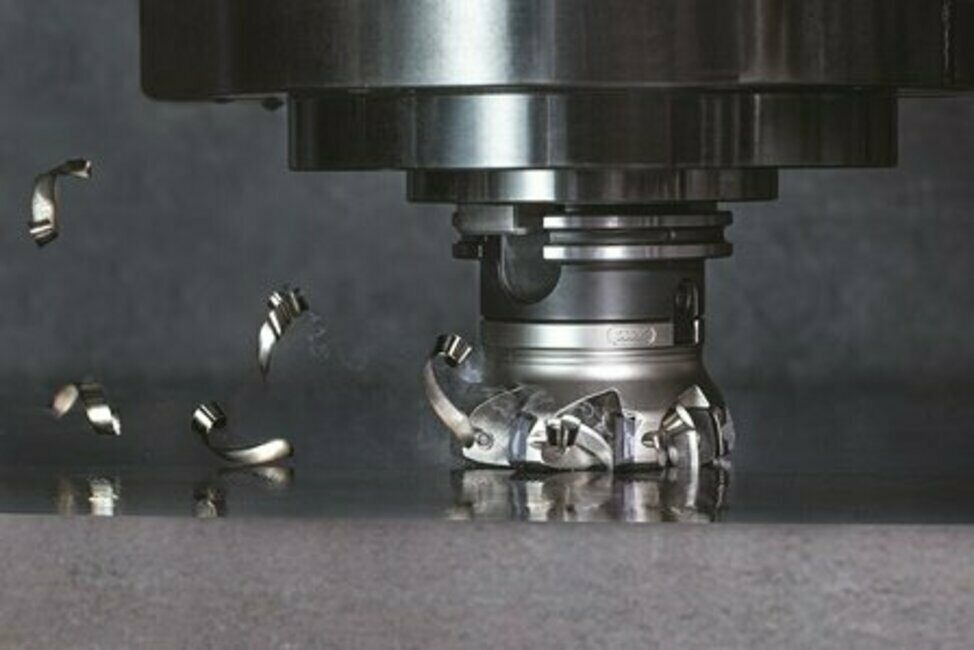

Nový systém frézování vysokým posuvem HFC 19 se snadno vypořádává s obráběným materiálem a je první volbou při výběru nástroje pro maximální objem materiálu odebraného za jednotku času a pro prvotřídní procesní spolehlivost. S hloubkou řezu ap až 3,3 mm a při maximálním možném posuvu na zub se dosáhne velmi velkého objemu odebraného materiálu. Díky optimalizovaným zubovým mezerám je zajištěno optimální odvádění třísek, proces obrábění je tudíž stabilní a spolehlivý. Kromě toho se u tohoto typu frézy obráběcí síly odvádějí převážně axiálním směrem, proto ani v případě dlouhého vyložení nástroje nevznikají téměř žádné vibrace, čímž se prodlužuje životnost vřetena a samozřejmě i životnost nástroje. Nové vyměnitelné destičky XOLX 19 navíc disponují patentovanou pravoúhlou geometrií s velkým rádiusem a osloví i poniklovanými nástrojovými držáky zvyšujícími mechanickou odolnost, vysokou tuhostí a měkkým řezem. Tyto vlastnosti zajišťují maximální posuvy, které nově definují pojem hrubování.

Nová sorta Dragonskin DPX2245 představuje rozšíření směrem k vysoce legovaným ocelím v oblastech ISO P45/M45. Díky speciální optimalizované mikrostruktuře jednotlivých vrstev povlaku a jejich kompaktnímu složení se nová sorta vyznačuje maximální odolností proti oxidaci a výjimečností při obrábění za sucha. Tím je předurčena především pro vysoké řezné rychlosti. Dalším specifickým parametrem této sorty je vysoká žáruvzdornost garantovaná nejmodernější technologií PVD v kombinaci s osvědčeným, vysoce výkonným substrátem ze slinutého karbidu. Ani s ohledem na procesní bezpečnost a spolehlivost DPX2245 v žádném případě nezklame a přesvědčí svojí extrémní houževnatostí.

BT-FC – upínače s dodatečným čelním kontaktem „Face Contact“ zaručují maximální procesní spolehlivost a především delší životnost nástrojů.

Za účelem zajištění efektivního a procesně spolehlivého vrtání obtížně obrobitelných, houževnatých nebo žáruvzdorných materiálů se u používaného nástroje předpokládá maximální výkon a odolnost. Vrták WTX-Ti je vysoce výkonný nástroj z řady WNT Mastertool Performance, který je speciálně koncipovaný pro tento výrobní segment. Díky své jedinečné geometrii, povlaku a dodatečné povrchové úpravě překonává i ty nejobtížnější překážky při maximální produktivitě. Zvlášť pozoruhodná je procesní životnost, jíž se dosáhlo při testování v materiálech, jako je titan, inconel a hůře obrobitelné nerezavějící oceli. Oproti srovnatelným konkurenčním vrtákům měl vrták WTX-Ti téměř dvojnásobnou životnost. Směrodatným parametrem pro takové zvýšení výkonu je jak lepší geometrie drážky a průměru jádra, tak i nový typ systému dvojitého povlakování Dragonskin High-End s dodatečnou povrchovou úpravou. Vedle těchto vlastností, které se pozitivně projevily ve zvýšení výkonu nástroje, umožňuje nový vrták WTX-Ti také velmi stabilní a přesné vrtání, jehož se dosáhne díky stabilizačním fazetkám na rozích břitu. Základním kamenem úspěchu při vrtání těchto obtížně obrobitelných materiálů je i vyladění geometrie vrtáku tak, aby kontrola nad třískou byla co nejvyšší.

WNT spojila do jednoho to nejlepší ze dvou nyní již etablovaných produktů: vysoký posuv řady WTX Feed s efektivitou vrtáků WTX Change. V podobě nové řady vrtáků WTX Change Feed je na trh uváděn první tříbřitý vrtací systém s výměnnou TK hlavou, který by svojí dynamikou, výkonem a přesností mohl nadchnout každého, kdo se zabývá třískovým obráběním. Výše uvedené „vrtání plnou parou vpřed“ platí i v těch nejnáročnějších pracovních podmínkách. Vždyť ve srovnání s dvoubřitým systémem s výměnnou hlavou dosahuje WTX Change Feed o 50 % až 100 % vyšších posuvů, čímž se značně snižují časy obrábění. Stejně jako u svého jmenovce, monolitního vrtáku WTX Feed, disponuje i WTX Change Feed středicím příčným břitem, který garantuje maximální přesnost polohy a umožňuje šikmé zavrtávání i na šikmé ploše do 6°. Díky vyměnitelné TK hlavě je nástroj WTX Change Feed přínosný i z hlediska efektivity obrábění. V případě opotřebení se vyměňuje pouze hlava – pořizovací náklady jsou tak podstatně nižší než v případě monolitního vrtáku. Kromě toho je WTX Change Feed určen pro univerzální použití s širokým aplikačním rozsahem. Nový vrták se vykazuje dlouhou životností a jednoznačně přesvědčí svým výkonem.

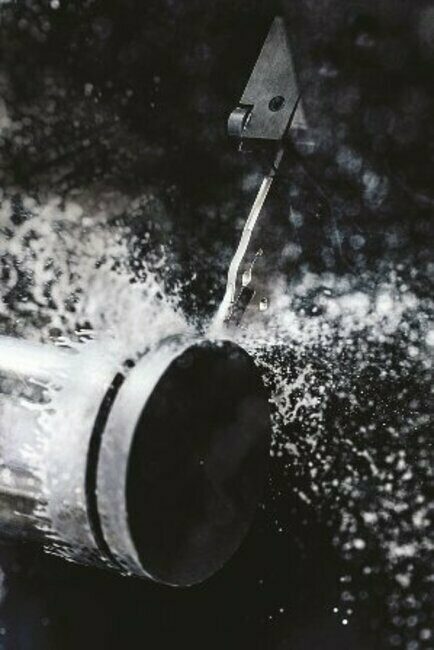

Chladicí média plní v rámci třískového obrábění primárně funkci chlazení, mazání a odvádění třísek. Chlazení a mazání plošným zaplavením místa řezu přitom ještě stále představuje nejčastěji používanou metodu chlazení/mazání. Ani vydatný způsob chlazení však nepomůže, pokud se chladicí médium nedostane co nejblíže k místu řezu. S touto problematikou jste zvlášť konfrontováni při zapichování nebo upichování, neboť v případě tohoto způsobu obrábění je řezná oblast zcela zakrytá: nahoře třískou, dole břitovou destičkou a zboku obrobkem. Se zavedením upichovacího systému DC-SX od WNT jsou tyto problémy již minulostí, protože tento systém disponuje dvěma vnitřními chladicími kanálky, které přivádějí chladicí médium přesně k místu, v němž přináší chlazení maximální efekt, tj. přímo k řezné hraně. Pro používání upichovacích planžet s vnitřním chlazením na všech běžných typech strojů se nyní pomocí inovativních upínacích bloků zajistí univerzální napojení chladicího média. Specifickou vlastností upínacích bloků WNT je, že jsou jedinými upínacími bloky s celkově trojím možným připojením. Výsledkem je pak maximální flexibilita pro uživatele. Navíc jsou vybrání na těle nástroje v místě kanálků vybavena těsnicími kroužky – tím lze nové upínací bloky používat absolutně bez průsaků v nástrojových držácích se čtyřhrannou stopkou s vnitřním chlazením od jiných výrobců.

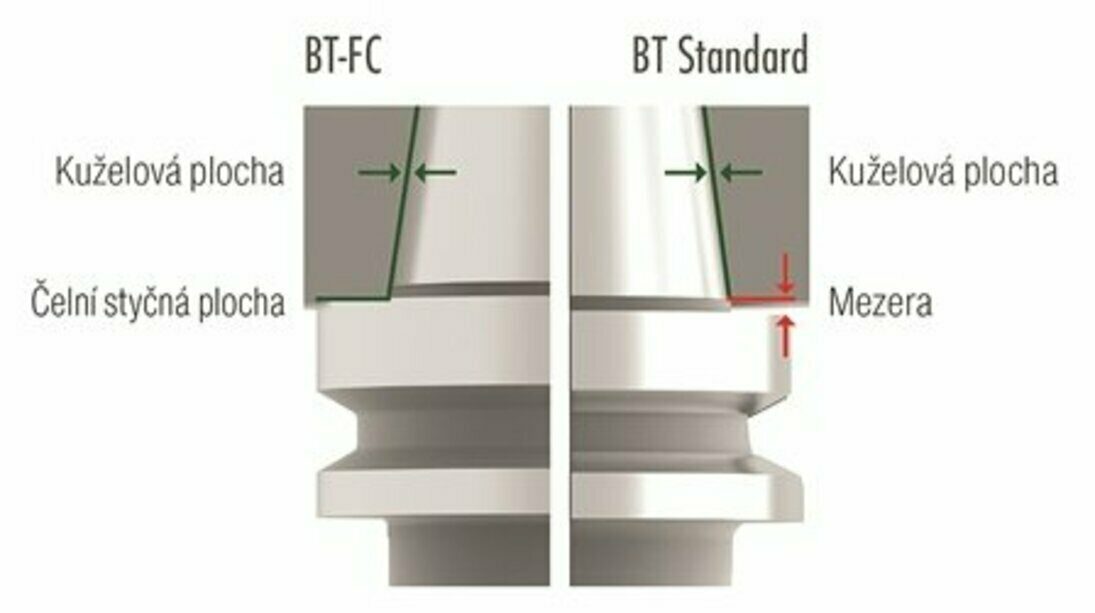

Upínače BT-FC zaručují maximální procesní spolehlivost a především delší životnost nástrojů. Jedná o upínací systém s dvojitým kontaktem, dvojitou fixací upínače ve vřetenu, kdy standardní upnutí kuželové styčné plochy je doplněno čelním kontaktem na čele příruby upínače. Jednou z hlavních předností systému BT-FC je vyšší tuhost při obrábění. Důvodem je kompletní plošné opření upínače nesoucího nástroj, z čehož plyne podstatně lepší pevnost při radiálním zatěžování. Takzvaný „Face Contact“ ve spojení s upnutím na kuželové ploše brání odchylkám a současně tak umožňuje vyšší přesnost a kvalitu opracování. Čelní styčná plocha působí rovněž proti vzniku vibrací, které například při rychlostním obrábění HSC způsobují postupný otlak v oblasti kuželu strojního vřetena a nástrojového držáku. Čelní dodatečné upnutí tudíž značně prodlužuje životnost strojního vřetena, nástrojového držáku i nástroje samotného.

V souladu s letošním mottem veletrhu EMO „Propojené systémy pro inteligentní výrobu“ a v souladu s hlavním tématem veletrhu MSV „Průmyslová automatizace“ WNT představuje systém Tool Supply 24/7, který je řešením pro rychlé dodávky nástrojů a významně přispívá k optimalizaci jejich nákupu a automatizaci pracovních procesů. Tento systém šetří čas i kapitál, které byste jinak museli investovat do kontroly vlastních zásob, objednávání přes oddělení nákupu, příjmu zboží nebo naskladňování nástrojů. Všechny tyto procesy kompletně přebírá společnost WNT. Srdcem prezentovaného systému je nejnovější generace automatů na výdej nástrojů „Tool-O-Mat“, které se instalují přímo ve výrobě a zcela individuálně je lze plnit požadovanými nástroji. Zákazníci tak mají bezprostřední přístup ke svým standardním nástrojům a mohou si z výdejního systému odebrat potřebný produkt hned poté, co zjistí, že je nutná výměna nástroje. Prostřednictvím tohoto rychlého způsobu nákupu nástrojů se minimalizují strojní prostoje, což představuje rozhodující konkurenční výhodu. Ovšem je zde ještě jeden zásadní fenomén: Automat je de facto konsignačním skladem, tzn. že zboží zůstává ve vlastnictví společnosti WNT až do okamžiku, než si zákazník zvolený produkt odebere. Zákazníkovi tím nevznikají žádné náklady spojené s nákupem, popř. skladováním, a nemusí se ani starat o eventuálně nutné objednávání nástrojů.

WNT, umístění na MSV: pavilon F, stánek 37

Ing. Jan Gryč

jan.gryc@wnt.com

https://www.wnt.com/cz.html
