Trhací nýty pro vysoké zátěže

Strukturální trhací nýty jsou ideální alternativou ke svařování nebo šroubovému spojení. Bezpečně a rychle se instalují a nabízejí značné výhody z hlediska smyku, tahu a dynamického zatížení. Použití strukturálních trhacích nýtů M-Lok při montáži rámů strojů a strojních součástí umožnilo firmě Zahoransky zkrátit jejich výrobní časy.

Při instalaci se těleso nýtu radiálně roztáhne, trn nýtu je úplně aretován a zcela vyplní montážní otvor. Mechanická aretace trnu garantuje velkou trvalou pevnost i při dynamické zátěži. Kombinace vyplnění otvoru, vysoké upínací síly a aretace trnu nýtu způsobuje extrémně pevné, vysoce odolné a těsné spojení.

Reklama
Reklama
Schéma nýtového spoje s trhacím nýtem M-Lok
Vysokopevnostní trhací nýt M-Lok od firmy Heyman

Trhací nýty M-Lok

M-Lok od firmy Heyman je velice spolehlivý a často používaný systém trhacích nýtů. Velký rozsah svěrné síly zjednodušuje logistiku a zabraňuje chybám při nýtování materiálů s rozdílnými tloušťkami. Mechanická aretace trnu garantuje velkou trvalou pevnost i při dynamické zátěži. Utržení trnu probíhá vždy zarovnaně, i při materiálu s různými tloušťkami v rámci rozsahu svěrné síly. M-Lok se vyrábí v několika provedeních: z hliníku, oceli a nerezové oceli, a to buď s kulatou, nebo se zápustnou hlavou (100°).

Při montáži stroje Z. Tiger na výrobu kartáčů využívá firma Zahoransky kombinaci nýtování a svařování.

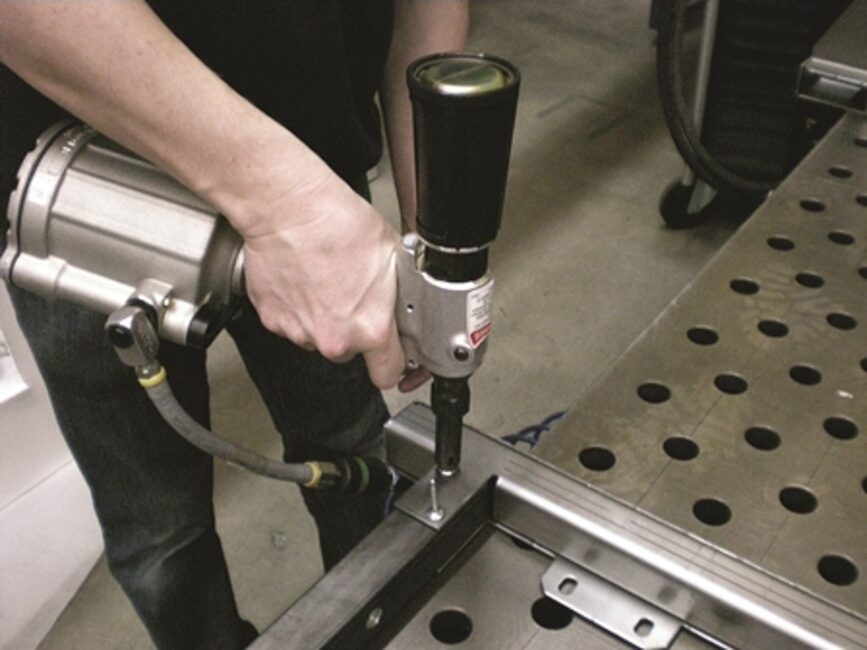

Firma Zahoransky nýtuje konstrukci rámu pomocí M-Lok a hydropneumatického nýtovacího nářadí 2025LB od firmy Heyman.

Příklad aplikace

Německá firma Zahoransky AG je předním výrobcem pokročilých technologií do strojů a zařízení a strukturální trhací nýty M-Lok využívá pro spoje stojanů a strojních součástí. Ve spolupráci s firmou Heyman hledala cenově výhodnou a bezpečnou alternativu ke svařování, která by umožnila snížit množství personálu, zkrátit čas a zintenzivnit přípravné a dokončovací práce.

V případě potřeby možno doplnit 4 obrázky z PDF: Postup nýtování

Po testování různých druhů nýtů se firma rozhodla pro trhací nýty M-Lok. Po přechodu od rozsáhlého svařování na kombinaci nýtování a svařování došlo k cca 30% úspoře výrobního času. Nýtování je používáno jako doplňková technologie pro zafixování pozice při stále nezbytných svařovacích procesech, kdy nýty pomáhají extrémně zkrátit časově náročné upínání a vyrovnávání plechů, trubek a profilů a tím výrazně snížit výrobní čas. Pracovní procesy jako rovnání a přebroušení při nýtování zcela odpadly. Díky chytrému konstrukčnímu řešení se také podařilo zredukovat zhruba 20 % dříve používaných dílů. Vysokopevnostní trhací nýty M-Lok od firmy Heyman jsou pro uvedenou aplikaci ideálním řešením.

Zpracováno podle firemních podkladů

v.valo@heyman.de

www.heyman.cz

Další informace a produktové video: https://www.heyman.cz/trhaci-nyty-a-tvarove-cepy/trhaci-nyty-multigrip-vyplni-otvor-vysoke-zateze.html
