Tvrdý povlak brzdových kotoučů nanášený laserem

Norma Euro 7 výrazně mění automobilový průmysl: poprvé budou regulovány nejen emise ze spalovacích motorů, ale mimo jiné také otěr brzd. Prvotním závěrem je, že množství pevných částic produkovaných mnoha modely musí být výrazně sníženo. Výrobci proto hledají nová řešení pro brzdový systém, přičemž v současné době se jako ideální řešení ukazují brzdové kotouče s povlakem. Jak však lze v rámci velkosériové výroby aplikovat různé povlaky spolehlivě a efektivně? Společnost Emag nabízí kompletní řešení připravené pro sériovou výrobu. Jde o povlakování brzdových kotoučů laserovým depozičním svařováním, které se již osvědčilo ve výrobě.

Reklama

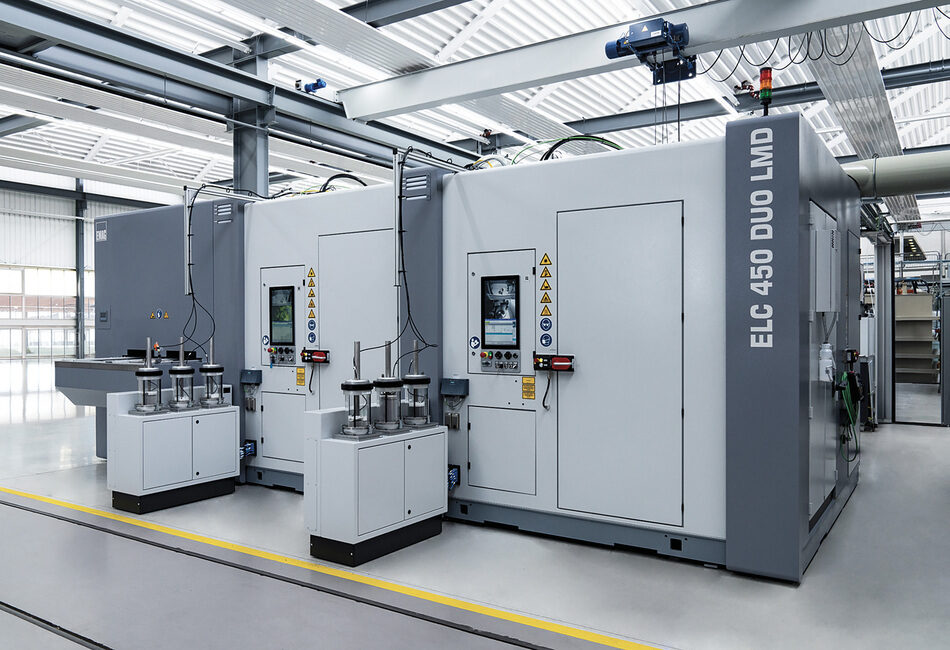

Stroj ELC 450 Duo LMD se dvěma procesními moduly umožňuje zvýšit produktivitu při povlakování brzdových kotoučů. (Zdroj: Emag)

Z pohledu Evropské unie produkují konvenční brzdové systémy příliš mnoho pevných částic, přičemž nové mezní hodnoty normy Euro 7 vedou k velmi velké technologické „mezeře“ mezi emisemi pevných částic současných a budoucích modelů. Horní limit pro všechna nová vozidla je nyní pouze 7 miligramů pevných částic na kilometr, dnes však automobily – v závislosti na modelu – vypouštějí až 40 miligramů. Pro výrobce větších modelů (s vyššími emisemi pevných částic) je tato změna spojena s vývojovým úkolem, zejména proto, že brzdy jsou z hlediska bezpečnosti kritickou součástí, jejíž konstrukce je do detailu velmi složitá. Pozornost je zde zaměřena především na brzdový kotouč a brzdové obložení, protože při jejich vzájemném působení se pevné částice uvolňují.

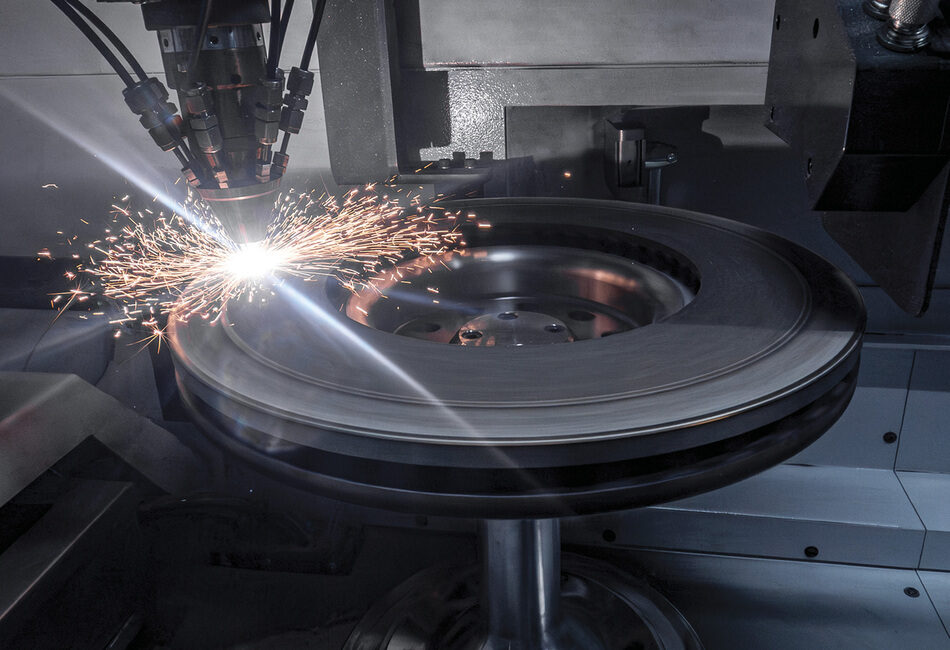

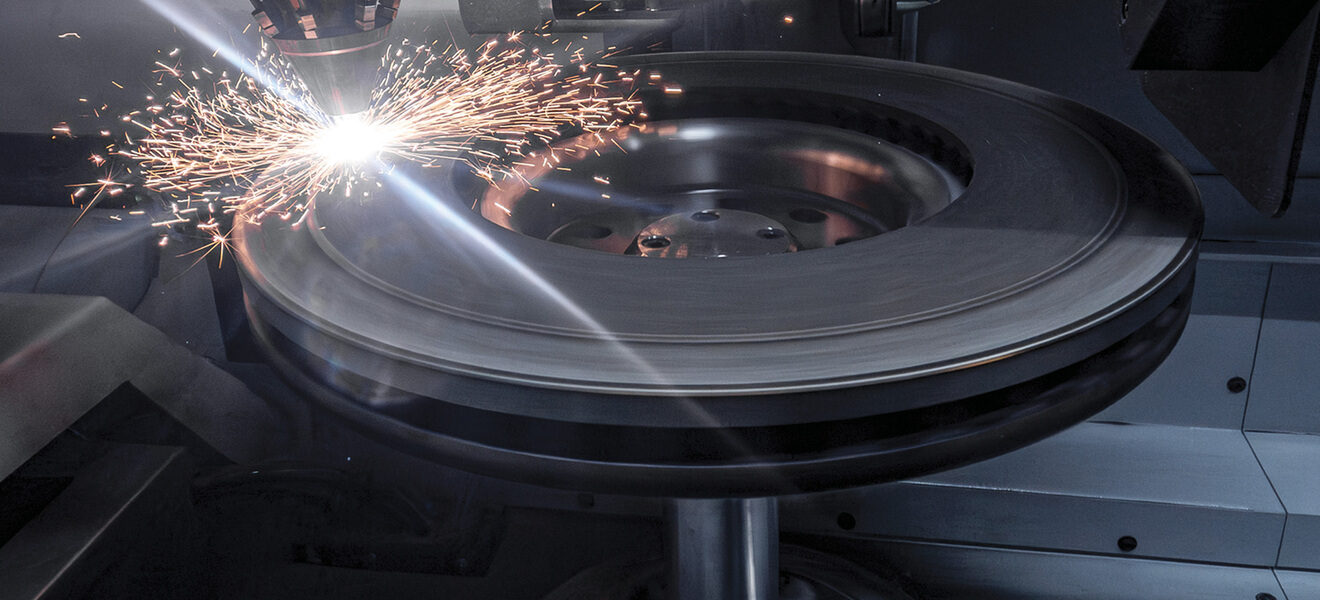

Svařování laserem se používá k nanášení tvrdého povlaku, který chrání brzdové kotouče před korozí a opotřebením. (Zdroj: Emag)

Technická výzva

Jaké jsou tedy možnosti, jak emise pevných částic snížit? Tato otázka vrtá hlavou vývojářům již delší dobu a jako problematický přístup se ukázaly například odsávací systémy v blízkosti brzd. Jednak se tímto způsobem odsaje pouze část emisí, jednak by výrobci museli počítat s dalším prostorem pro instalaci a akceptovat vyšší neodpružené hmotnosti. Použití takzvaných brzdových destiček NAO (Non-Asbestos Organic) také není uspokojivým řešením, protože emise pevných částic se snižují jen se zcela novými brzdovými kotouči a po krátké době používání se opět zvýší na současnou úroveň. V této souvislosti se jako ideální řešení jeví tvrdý povlak brzdových kotoučů. Běžný brzdový kotouč se pak jednoduše opatří novou vrstvou, která poskytuje ochranu proti korozi, opotřebení a jemnému prachu.

Reklama
Reklama
Reklama

Tvrdé povlaky brzdových kotoučů nejsou v zásadě žádnou novinkou, ale kvůli vysokým výrobním nákladům se dosud používaly pouze výjimečně, a to ve specifických případech. Jedním z důvodů je, že tepelné stříkání a galvanické pokovování nevytváří metalurgickou vazbu na základní materiál. V důsledku toho je pro spojení povlaku nutná složitá předúprava. Kromě toho jsou vrstvy (příliš) silné a tepelný příkon je vysoký. V této souvislosti představuje novinka společnosti Emag v oblasti laserového pokovování brzdových kotoučů obrovský skok. V případě nového výrobního řešení lze pro povlakování použít různé kombinace materiálů, a tak je toto řešení ekonomické, vhodné pro velkosériovou výrobu, spolehlivé a variabilní.

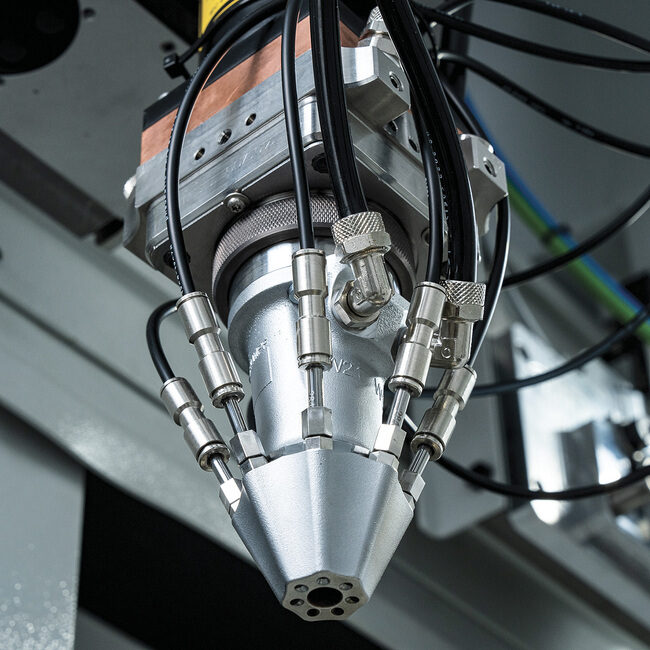

Konstrukce laserového nástroje: Povlakový materiál se přivádí ve formě prášku a na povrch součásti se natavuje pomocí laserového procesu. (Zdroj: Emag)

ELC 450 LMD – modulární stroj pro laserové nanášení kovů

ELC 450 LMD je modulární a flexibilní stroj od společnosti Emag. Jeho základem jsou takové procesní moduly, které lze kombinovat a rozšiřovat podle požadavků zákazníka. Stroj je v závislosti na počtu procesních modulů k dispozici v různých konfiguracích. Základní verze ELC 450 LMD má jeden procesní modul. Stroj ELC 450 Duo LMD je vybaven dvěma procesními moduly, zatímco ELC 450 Trio LMD, jak název napovídá, využívá tři procesní moduly. Modulární koncepce strojů umožňuje optimálně vyhovět požadavkům zákazníků. Kombinace laserového výkonu a aplikační rychlosti určuje nejvhodnější koncepci stroje pro danou aplikaci.

Reklama

Pozitivní vliv na snížení dopadu na životní prostředí má také delší životnost brzdových kotoučů opatřených povrchovou úpravou. Na rozdíl od běžných brzdových kotoučů mají povlakované brzdové kotouče výrazně delší životnost, což znamená, že je třeba je méně často vyměňovat. To snižuje potřebu nových brzdových kotoučů a pomáhá snižovat dopad jejich výroby, přepravy a likvidace na životní prostředí. Kromě toho nová generace brzdových kotoučů také snižuje nároky na údržbu vozidla, čímž šetří čas a peníze. Celkově povlakování brzdových kotoučů nabízí udržitelné řešení pro prodloužení životnosti brzdových kotoučů a pro snížení dopadu na životní prostředí.

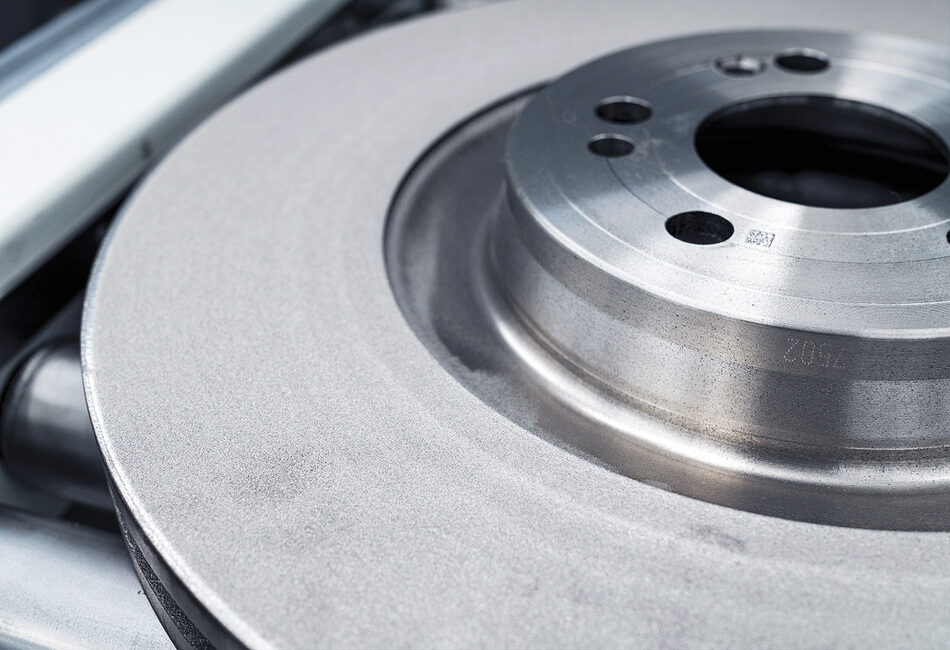

Laserové nanášení kovů od společnosti Emag: dokonalé řešení pro velkosériovou výrobu. (Zdroj: Emag)
