Automatizace laserové výroby

Dnešní doba je ovlivněna mnoha aspekty, aktuálně zejména pandemií a jejími dopady na výrobu. Zvyšují se nároky na efektivitu produkce, což se týká i pálení na vláknovém laseru. Firmy se proto stále častěji obracejí na automatické systémy, které jim nejen uspoří čas a sníží náklady, ale produkci vláknového laseru i celkově zefektivní.

Lukáš Pártl

Obchodně technický konzultant ve společnosti Formetal se specializací na plechotvářecí stroje.

Reklama

Jedním z těchto systémů je automatický zakládací a vykládací vakuový systém Durma Rapid Tower. Jde o věžové zásobníky plechu určené k bezobslužnému skladování plechu, k jeho nakládání do vláknového laseru a vykládání z něj. Za velmi příznivou cenu umožňuje využít 5–20 palet různého materiálu a plně automaticky je zpracovat. Rozsah tlouštěk tabulí plechu může být ve standardním provedení 1–20 mm a formát plechu může být až 2 000 × 6 000 mm.

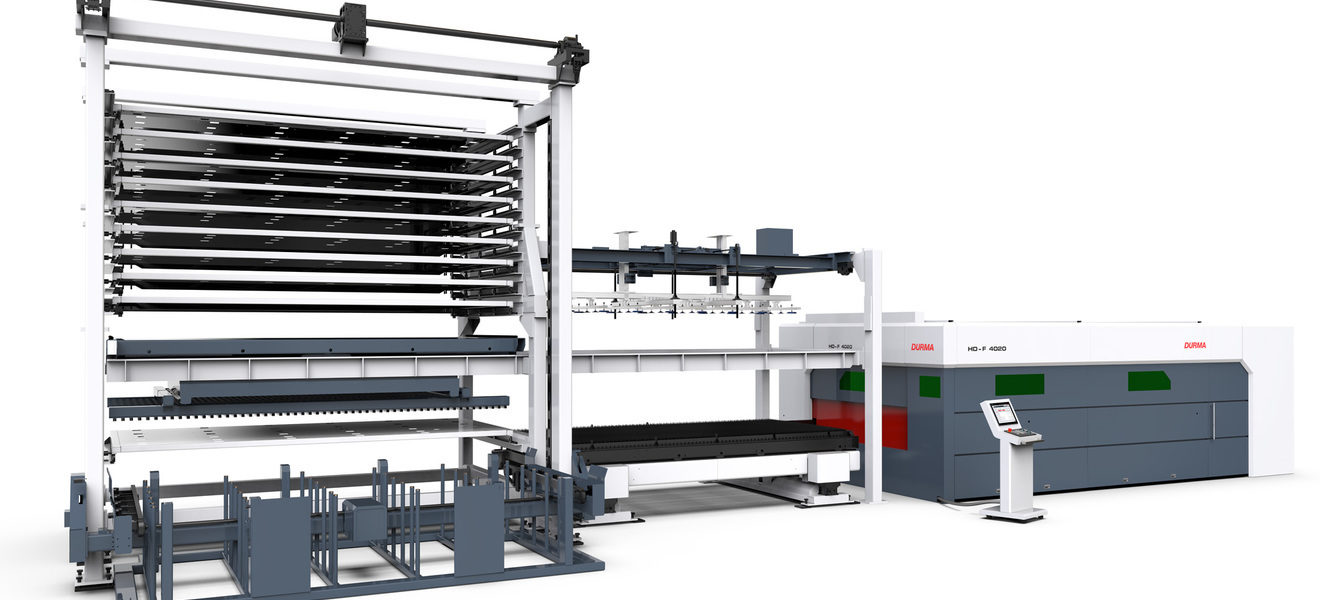

Automatický zakládací a vykládací vakuový systém Durma Rapid Tower slouží k bezobslužnému skladování plechů a k jejich nakládání do vláknového laseru. (Zdroj: Formetal)
Názorná animace ukazuje spolupráci vláknového laseru se systémem pro automatické zakládání, vykládání a skladování.

Manipulace šetrná k materiálu

Palety a jejich uložení jsou uzpůsobeny k pohodlné následné manipulaci vysokozdvižným vozíkem a jejich nakládání je ve standardu řešeno pomocí vakuových přísavek. Lze však zvolit i kombinaci s magnetickými přísavkami nebo s možností automatického vkládání ochranných fólií. Díky tomu je manipulace velice šetrná k materiálu. Systém dokáže automaticky kontrolovat tloušťky plechu a pro oddělení tabulí slouží magnetický a vzduchový čeřič.

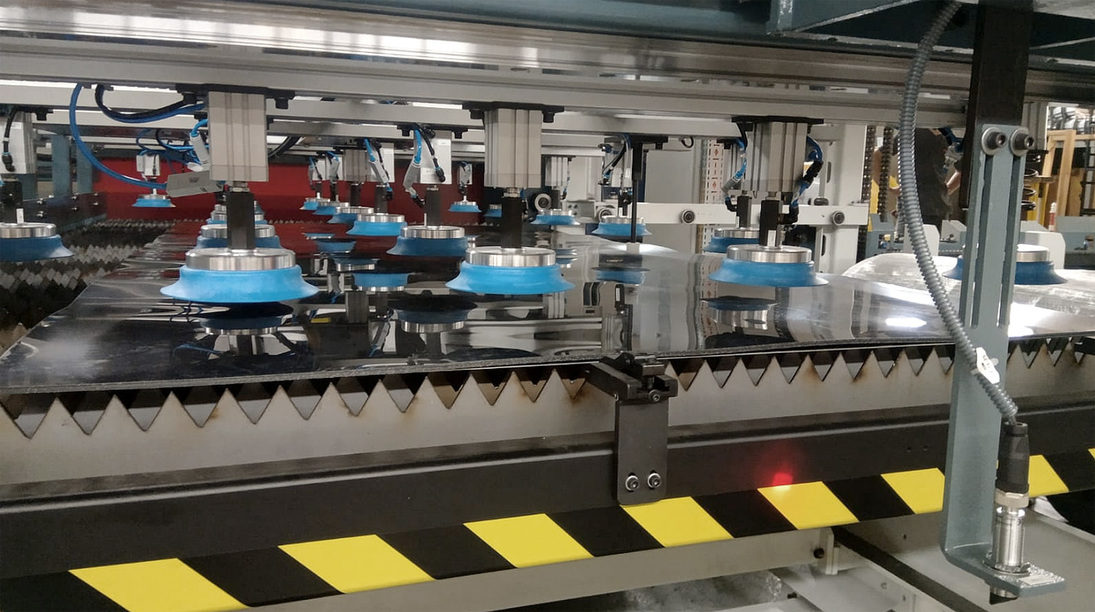

Nakládání plechů je ve standardu řešeno pomocí vakuových přísavek. (Zdroj: Formetal)

Celá směna bez obsluhy

Systém Durma Rapid Tower dokáže skladovat plechy různých tlouštěk a rozměrů, které jsou připraveny pro rychlé automatické použití. Typicky lze mít takto připraveno například 19 polic s různým materiálem a jednu polici použít pro odkládání hotových výpalků. Pro automatickou bezobslužnou výrobu lze zásobní a vykládací místa obsadit dle vlastní volby, a naplánovat tak například bezobslužnou výrobu různých dílů z různých materiálů na celou noční směnu. Díky propojení se systémem Durma Cloud může mít obsluha nepřetržitý vzdálený přehled o práci stroje prostřednictvím telefonu, tabletu či počítače.

Čtyřminutové video představuje automatický systém nakládání a vykládání plechu Durma D Tower 4020 v reálném provozu s vláknovým laserem.
Konfiguraci věže a laseru lze upravit na základě specifických požadavků uživatele a přizpůsobit pracovnímu prostoru v hale. (Zdroj: Formetal)

Variabilní konfigurace

Pro co nejlepší přizpůsobení pracovnímu prostoru v hale lze systém umístit jak v podélném směru, tak z boku laseru. Finální konfigurace věže a laseru může být upravena na základě specifických požadavků uživatele – využít lze např. zrcadlové umístění věže.
