Laserové texturování nejen pro nástřiky

Povrch součástí určených k žárovému stříkání je třeba předem připravit a tradiční metodou takové předpřípravy je tryskání. Tato metoda je sice dobře dostupná, ale trpí řadou neduhů, například postupnou degradací abraziva, kontaminací povrchu součásti a nemožností řídit povrchovou morfologii na mikroskopické úrovni. Všechny tyto problémy je možné překonat laserovým texturováním povrchu, které se díky svému bouřlivému vývoji stává průmyslově relevantním.

doc. Radek Mušálek

Absolvoval katedru materiálů FJFI, ČVUT v Praze. Je vedoucím oddělení materiálového inženýrství na Ústavu fyziky plazmatu AV ČR, kde se věnuje jak základnímu, tak aplikovanému výzkumu materiálů pro extrémní prostředí.

doc. Šárka Houdková

Je absolventkou Západočeské Univerzity v Plzni.  V současné době působí ve Výzkumném a zkušebním ústavu Plzeň na pozici vědecké ředitelky. Dlouhodobě se věnuje aplikovanému výzkumu a vývoji v oblasti technologií žárového nástřiku a podpoře inovační spolupráce výzkumu a vývoje s aplikační sférou.

doc. Jiří Martan

Vedoucí týmu Termodiagnostika a laserové mikrozpracování ve výzkumném centru Nové technologie na Západočeské univerzitě v Plzni.

Reklama

Laserové texturování je inovativní technologie opracování povrchu součástí a má velký potenciál v různých průmyslových aplikacích včetně žárového stříkání.

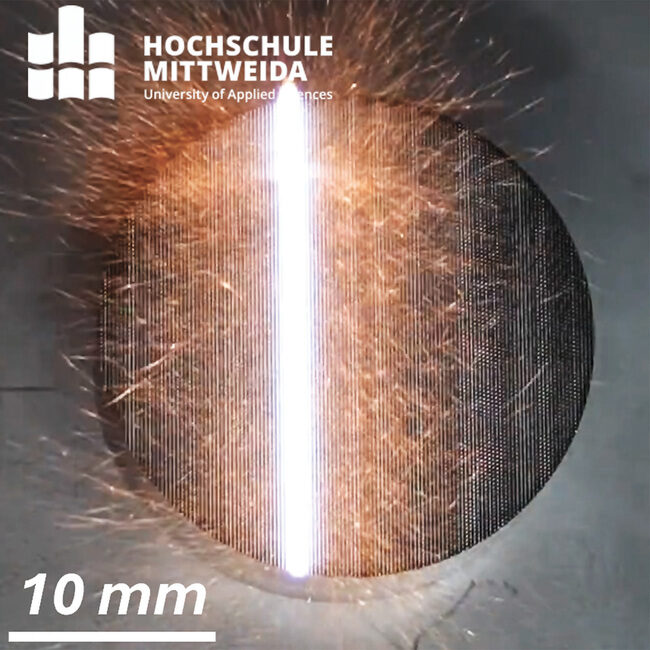

Obr. 1. Vysokorychlostní laserové texturování niklové superslitiny Hastelloy X. (Zdroj: Hochschule Mittweida)

Žárové stříkání

Principem žárového stříkání je depozice materiálu pomocí vhodného zdroje tepla a kinetické energie (např. plazmatu, plamene, elektrického oblouku nebo vysokorychlostního plynu). Deponovaný materiál může být ve formě suchého prášku, drátu, suspenze nebo roztoku. Typicky je materiál během letové fáze roztaven a urychlen k povrchu součásti (substrátu), kde po dopadu tuhne a tvoří charakteristickou lamelární strukturu nástřiku. S ohledem na extrémní rychlost dopadu a chlazení taveniny není čas na vznik chemické vazby mezi nástřikem a substrátem, takže přilnavost vrstvy je dána zejména tzv. mechanickým zakotvením dopadnuvších částic. Z tohoto důvodu je žádoucí, aby byl povrch součásti před nástřikem zdrsněn tak, aby povrchové útvary byly geometricky srovnatelné s velikostí dopadajících částic. Typické hodnoty povrchové drsnosti Ra jsou tedy v řádu jednotek mikrometrů. Takové povrchové drsnosti se tradičně dosahuje tryskáním abrazivním médiem (např. ostrohrannou korundovou drtí), které se však může do povrchu součásti zabodávat (což má za následek vznik potenciálních iniciátorů únavových trhlin), případně jej může drolit. Kvůli zlepšení ekonomičnosti procesu a snížení množství odpadu je navíc tryskací médium většinou používáno opakovaně, což vede k jeho postupné degradaci. Nežádoucím důsledkem je postupně se zmenšující střední velikost částic, vedoucí k problémům s prašností a ekologií výroby (je nutné zajistit efektivní filtraci a separaci) a opakovatelností výsledků. Problémem při tryskání tvarově složitých komponent bývá také maskování oblastí, které nemají být opatřeny nástřikem, což vyžaduje velké množství kvalifikované ruční práce a tryskání velmi prodražuje.

Reklama
Reklama
Reklama

Laserové texturování

Jako alternativa klasického tryskání se již nějakou dobu vyvíjí laserové texturování, při němž je povrch součásti lokálně obráběn dopadem laserového svazku, který se řízeným způsobem pohybuje po povrchu součásti. Kontinuální lasery za sebou nechávají souvislou drážku, pulzní lasery pak rastr bodů. V případě použití dodatečné softwarové masky je pak možné vytvořit prakticky libovolný povrchový reliéf. Dle hustoty energie laseru a doby interakce pak dochází k odtavení materiálu nebo jeho odpaření.

Obr. 2. Příklady periodických mikrotextur připravených kontinuálním laserem na oceli (drážky) a pulzním laserem na YSZ keramice (důlky a pilířky). (Zdroj: ÚFP AV ČR)

Efektivní příprava povrchové textury nicméně vyžaduje použití laserů s vysokým průměrným výkonem a přesný a zároveň extrémně rychlý pohyb (v řádu stovek m.s–1) stopy laseru po povrchu součásti. Pokud je navíc potřeba připravovat textury s větší hloubkou, je výhodné obrábět povrch nikoli jedním průchodem, ale opakovaně, aby se zabránilo nežádoucímu přehřátí povrchu a vzniku defektů. To vše znamená extrémní požadavky na přesnost zaměření svazku v celém pracovním poli při typickém průměru stopy laseru v řádu desítek mikrometrů. Z dalších procesních parametrů je dále možno pro daný materiál a požadovanou texturu optimalizovat například vlnovou délku laseru, trvání pulzů a jejich frekvenci. V současnosti se texturování neomezuje jen na kovy, ale je možné texturovat i jiné typy materiálů – keramiku či cermety. Výsledkem texturování je pak povrch, který poskytuje velkou kontaktní plochu, čímž se zlepšuje adheze nástřiku k podložce. Mezi další potenciální výhody patří příprava vysoce periodických textur, odstranění povrchových oxidů a nečistot, aktivace povrchu a záměrné lokální přetavení povrchu.

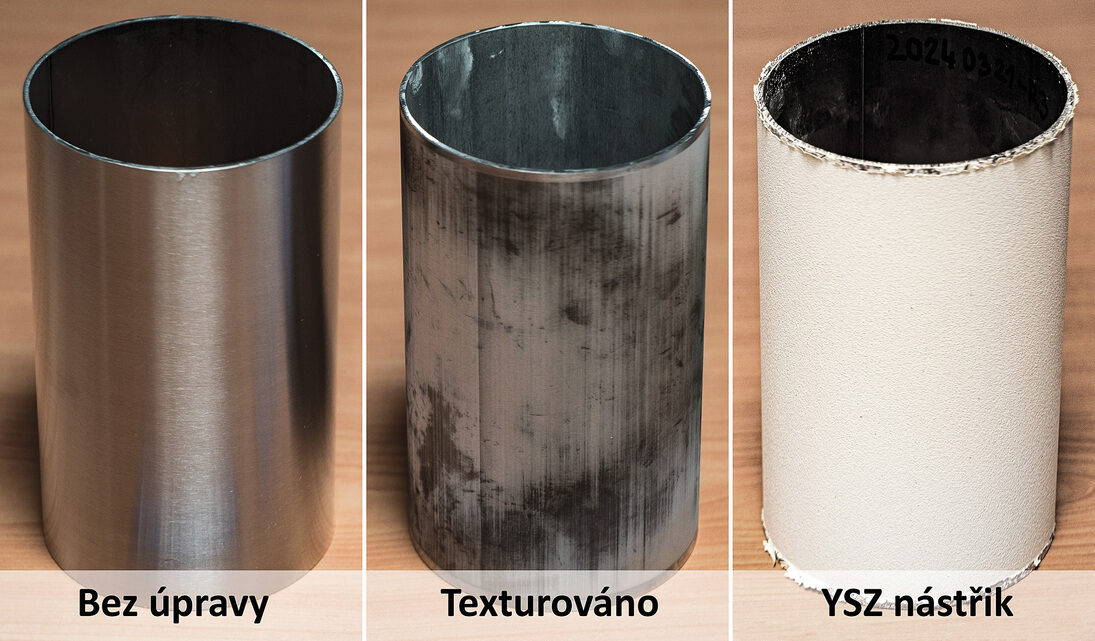

Obr. 3. Trubka z korozivzdorné oceli (průměr 88 mm, výška 150 mm, tloušťka stěny 1,8 mm) opatřená drážkovou mikrotexturou (kontinuální laser s nominálním výkonem 1 kW, hloubka drážek 20 µm a jejich rozteč 100 µm). Doba texturování pláště trubky byla 82 s, což odpovídá rychlosti texturování 500 mm2.s–1. U okrajů trubky je patrný původní, tedy netexturovaný povrch. Vpravo tatáž trubka po plazmovém nástřiku za použití YSZ (práškovou keramikou). V oblasti původního, hladkého povrchu docházelo k delaminaci nástřiku. (Zdroj: ÚFP AV ČR)

Laserové texturování s vysokým výkonem

Nedávným průlomem v laserových technologiích bylo nahrazení galvanických zrcátek, nutných k rastrování laserového svazku, rotačním polygonálním skenerem, což umožňuje extrémně rychlé texturování povrchů při zachování geometrické přesnosti a opakovatelnosti. Limity této nové technologie byly testovány v rámci mezinárodního projektu Adventure (TAČR TH75020001), na kterém spolupracovaly ZČU v Plzni (vývoj kontroly procesu), německá Hochschule Mittweida (vývoj laserových technologií), ÚFP AV ČR a VZÚ Plzeň (testování různých metod žárového stříkání na texturované povrchy).

Reklama

Experimenty s kontinuálními, femtosekundovými a nanosekundovými lasery jednoznačně ukázaly, že je možné velmi vysokými rychlostmi texturovat jak klasické konstrukční kovy a slitiny, tak houževnaté technické keramiky. Pro některé kombinace laseru, parametrů textury (zejména hloubky a vzdálenosti struktur) a texturovaného materiálu bylo dosaženo rychlosti procesu až 500 mm2.s–1, což je pro praktické aplikace naprosto dostačující. Nejen že taková rychlost často překračuje možnosti konvenčního tryskání abrazivním médiem, ale laserem obrobené povrchy byly vysoce periodické a bez významného ovlivnění či kontaminace. Použitelná šířka pracovního pole přitom byla až cca 15 cm. V některých případech, například v důsledku odhalení vnitřní struktury materiálů, navíc došlo ke vzniku ultrajemného reliéfu a to, jak se později potvrdilo, vedlo ke zvýšení adheze nástřiku k substrátu. V případě plazmového stříkání suspenzí s ultrajemnými primárními částicemi se navíc periodicita textury připravené na substrátu přímo propsala do periodicity deponovaného nástřiku, kdy vrcholky textury sloužily jako zárodky pro růst sloupcovitých struktur nástřiku. Lze očekávat, že další optimalizace texturování povede k dalšímu zvýšení užitných vlastností deponovaných vrstev a otevře nové možnosti, pokud jde o cílenou manipulaci jejich mikrostruktur.

Obr. 4. Vlevo řez nástřikem z obr. 3. Vpravo plazmový nástřik wolframu na texturu s menší roztečí drážek. (Zdroj: ÚFP AV ČR)

Na přiložených obrázcích je uvedeno několik příkladů depozice plazmových nástřiků za použití YSZ (oxidu zirkoničitého stabilizovaného oxidem yttritým) a wolframu, pro které je typický relativně pomalý (vyšší desítky m.s–1) dopad plně roztavených částic. Nástřiky provedené těmito materiály jsou potenciálně vhodné pro termální bariéry v plynových turbínách, resp. pro první stěnu fúzního reaktoru. Bylo nicméně prokázáno, že laserové texturování je funkční i pro vysokorychlostní nástřiky metodami HVOF nebo cold spray, u kterých jsou dopadající částice během dopadu více abrazivní, aniž by došlo k významnému poškození samotné textury.

Obr. 5. Ukázka plazmového nástřiku za použití YSZ keramiky na laserově texturovaný keramický substrát (opět YSZ keramika). V detailu je vidět ultrajemná povrchová morfologie, zajišťující dobré kotvení nástřiku k podložce. (Zdroj: ÚFP AV ČR)

Výhled do budoucna

Lze očekávat, že laserové texturování bude v procesech žárového stříkání hrát stále důležitější roli. Tato technologie se navíc neustále vyvíjí, zdokonaluje a stává dostupnější pro širší spektrum materiálů a to umožňuje její širší aplikaci v různých odvětvích, jako je např. letecký průmysl, energetika, automobilový průmysl nebo výroba elektroniky. Variabilita textur povrchu a opakovatelnost procesu navíc dělá z laserového texturování univerzální nástroj i pro řadu jiných náročných aplikací, kde je třeba morfologii povrchu modifikovat na mikroskopické úrovni, a to například s cílem změnit optické vlastnosti povrchů či jejich měrný povrch.
