Nové frézy pro obrábění neželezných kovů

Nové tvrdokovové frézy typu W od firmy WNT jsou dimenzované speciálně pro vysoce výkonné obrábění hliníku a jiných neželezných kovů. S ohledem na rostoucí požadavky leteckého průmyslu firma nabízí i rozšířenou řadu rohových rádiusů v různých variacích, které jsou nezbytné v tomto průmyslovém odvětví. Řada nových fréz rozšiřuje uživatelský výběr a doplňuje stávající úspěšnou řadu tvrdokovových fréz.

Frézy typu W jsou v nabídce jako čistě hrubovací frézy pro HPC obrábění a i jako frézy pro hrubovací/dokončovací obrábění. Obě uváděná provedení jsou dimenzovaná speciálně pro obrábění neželezných kovů. Hrubovací frézy HPC jsou určeny k vysoce produktivnímu obrábění a v nabídce jsou se standardním hladkým ostřím a s kulatým hrubovacím profilem pod označením WR. Frézy s profilem WR disponují speciálním výbrusem sloužícím pro vytváření co nejkratších třísek. Tyto třísky se poté pomocí kanálků pro vnitřní chlazení snadno odvádějí z místa frézování. Geometrie fréz je určena pro čelní řez a zvláště jsou vhodné pro utápění a frézování kapes. Hrubovací HPC frézy WR se vyznačují velmi měkkým řezem a díky svému profilovému ozubení snižují vibrace na minimum. Pomocí těchto fréz lze i při maximálních rychlostech posuvu bezpečně obrábět tenkostěnné a labilní obrobky, přičemž se zachovává maximální procesní spolehlivost.

Druhá řada inovovaných fréz typu WF je schopná realizovat jak hrubovací, tak i dokončovací operace a díky svému měkkému řezu je zvlášť vhodná pro labilní upnutí. Frézy na hrubovací a dokončovací obrábění uživatele přesvědčí svojí velmi stabilní konstrukcí s vyztuženým jádrem a mělkou šroubovicí. Tento nástroj garantuje i bezpečné odvádění třísek, a to dokonce při obrábění houževnatých materiálů, neboť byl do této frézy dodatečně zakomponován i speciální lamač třísek.

Reklama
Reklama

PVD, nebo DLC povlaky

Společnost WNT zavedla pro tvrdokovové frézy řady W speciální typy povlaků. Zákazníci si mohou vybrat jeden ze dvou různých povlaků nebo mohou zvolit i frézy bez povlaku v případě, pokud si vlastní obrábění bude vyžadovat zvlášť ostré řezné hrany. První povlak je multivrstvý PVD povlak, který je zvlášť vhodný pro obrábění technologií HPC (High Performance Cutting). Vyznačuje se vynikající otěruodolností, a navíc brání vytváření otřepů při obrábění různých materiálů, včetně hliníku, slitin titanu, mosazi i mědi.

Pokud zákazník požaduje ještě vyšší stupeň otěruodolnosti, pak si může zvolit povlak DLC (Diamond Like Carbon), který díky hodnotě HV0,05 = 6 000 vykazuje extrémně vysoký stupeň tvrdosti. Jedná se o ekvivalent cca 60 až 80 procent tvrdosti diamantu. Extrémně tenký povlak navíc umožňuje aplikaci mnohem ostřejší řezné hrany a je vhodný jak pro frézování za mokra, tak i pro obrábění za sucha.

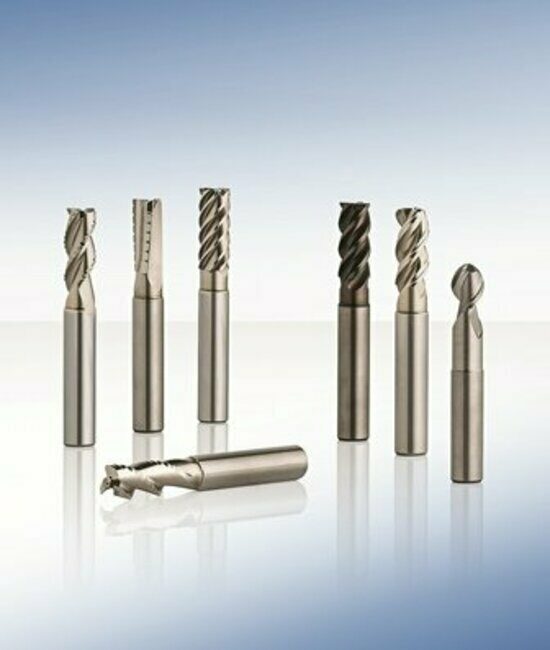

Nové tvrdokovové frézy typu W firmy WNT jsou optimální volbou pro obrábění lehkých a neželezných kovů.

Řešení pro aerospace

Jak je známo, aplikované povlaky nejsou vhodné pro veškeré varianty použití v oblasti leteckého a kosmického průmyslu, protože by mohlo docházet k chemickým reakcím mezi povlakem nástroje a materiálovou komponentou. Vhodnou volbou v tomto případě jsou nepovlakované frézy, které disponují extrémně ostrou řeznou hranou a leštěnými drážkami pro snadné odvádění třísek a jsou tudíž optimálním řešením pro obrábění hliníku, mědi a mosazi.

V nabídce jsou k dispozici různá délková provedení, s hladkou i Weldon stopkou a s ostrou, sraženou i rádiusovou hranou. Nové frézy typu W rozšířily stávající úspěšnou řadu fréz pro obrábění lehkých a neželezných kovů, tak aby se vyhovělo výše uvedeným zákaznickým potřebám. Výhodou produktů od firmy WNT je jejich dodání do druhého dne po objednání.

WNT

Ing. Jan Gryč

Jan.Gryc@wnt.com
