Sledování a řízení výroby pro její optimalizaci

Tento příspěvek je vhledem do jedné metodiky optimalizace vlastní výroby. Je zaměřen na obrobny firem s vlastním produktem a doplněn stručným komentářem o konkurenceschopnosti a o nutnosti inovovat a zvyšovat vnitřní efektivitu.

Michal Stejskal

Je absolventem doktorského studia na ČVUT v Praze, Fakultě strojní, Ústavu výrobních strojů a zařízení (RCMT), kde aktuálně zastává pozici samostatný výzkumný pracovník. V roce 2015 absolvoval stáž ve výcvikové centrum TCNR, Tchaj-čung, Tchaj-wan. Odborník v oblasti technologie, vývoje a optimalizací strategií CNC obrábění.

Reklama

Současné období vnímám z pohledu malých a středních českých výrobních podniků ve strojírenství jako dobu nezbytné transformace. Tyto firmy čelí mnoha výzvám, které výrazně ovlivňují jejich schopnost růstu a udržení konkurenceschopnosti. Prostředí je ovlivněno vysokými cenami materiálu a energií, přičemž stabilita dodavatelských a odběratelských řetězců je nejistá. K tomu je nutné zohlednit nedostatek kvalifikovaných pracovníků, a to nejen v technických profesích. Komplikací či výzvou je stále rostoucí konkurence ze zahraničí, často podpořená vyššími veřejnými a soukromými investicemi do výzkumu, vývoje a nových technologií nežli v České republice. Je také nutné reflektovat omezené zdroje pro aplikovaný výzkum a to, že jak v oblastech veřejné podpory výzkumu a vývoje, tak i ve spolupráci s výzkumnými organizacemi panuje větší byrokracie. Dotační výzvy jsou mnohdy administrativně složité, časově náročné a s velkou časovou konstantou od úvodního nápadu přes soutěžení výzvy až po realizaci prvních výsledků. Jednou z mála možností, které nabízejí zvýšení vlastní výdělečnosti i konkurenceschopnosti a které jsou plně v režii firem, je zvyšování vnitřní efektivity a vlastní inovace. Cestou ke zvýšení vnitřní efektivity je především digitalizace. Ta se však nevyřeší jen nákupem informačních systémů a softwaru. Zásadní je nastavit ve firmě nejprve na míru nastavené robustní procesy s definováním toku informací „od obchodu až po expedici“, tedy transformaci zaběhnutých zvyklostí a postupů. Z jasně definovaných a optimalizovaných procesních map by následně měly plynout požadavky na dodavatele informačních systémů, a to s případnou customizací a propojením. To vše by mělo být tvořeno s ohledem na udržitelnost nastavení a na průběžnou flexibilitu při následné nekončící optimalizaci. V tomto příspěvku bych rád shrnul svůj pohled na vnitřní efektivitu malých a středních výrobních firem ve strojírenství. Zaměřím se na demonstraci přístupu k optimalizaci výroby v obrobnách, a to zejména ve firmách s vlastním produktem.

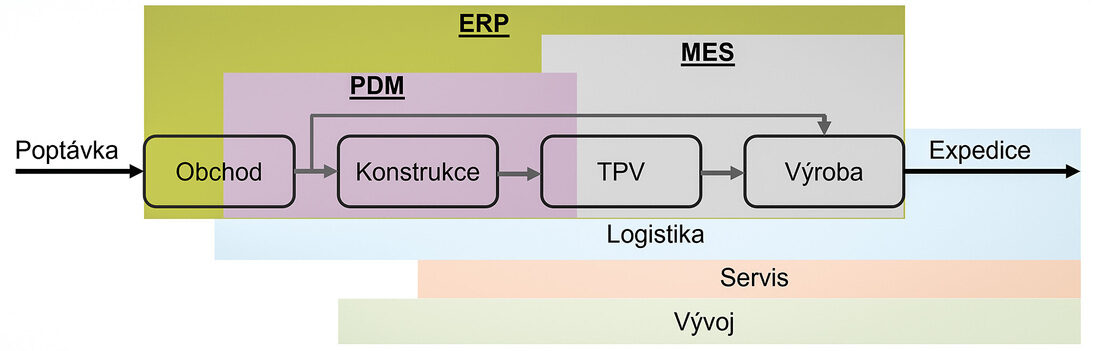

Obr. 1. Stručné schéma výrobní firmy s vlastním produktem. (Zdroj: Michal Stejskal)

Informační systémy a data

Většina firem dnes již disponuje systémy ERP, PDM/PLM a MES, které umožňují sledovat vývoj a výrobu prostřednictvím finančních dat a tyto procesy řídit. Stručné schéma při získání objednávky začíná v technickém úseku, konstrukce pak generuje konstrukční kusovník EBOM (engineering bill of materials) a výrobní dokumentaci. Následně TPV (technická příprava výroby) připravuje výrobní podklady, obsahující technologické postupy s operacemi, výrobními časy, výrobními pracovišti a dalšími údaji důležitými pro výrobu. Úkolem výrobního úseku je plánovat výrobu s ohledem na kapacity, termíny, hospodárné dávky, výrobu a kontrolu. To celé obhospodařuje oddělení logistiky (viz schéma na obr. 1). Důležitá je datová provázanost a věrohodnost dat. Obecně platí, že cílem je mít jeden zdroj pravdy, např. informační systém ERP.

Reklama
Reklama
Reklama

Jak začít a na co se zaměřit – první klíčová fáze

K zvyšování efektivity ve výrobě lze přistoupit v několika krocích (jako příklad jsem zvolil postup uplatněný v Ústavu výrobních strojů a zařízení na Fakultě strojní ČVUT v Praze). Prvním krokem je analýza vyráběných dílců např. dle pracnosti, ceny, výrobní složitosti nebo emisí CO2. Potřebná data se získají z ERP a z konstrukční a výrobní dokumentace. Druhým krokem je určení podobnostních skupin dílců, tzv. reprezentantů. Třetím krokem je ověření skutečných výrobních časů u vybraných dílců z MES, jejich opakovatelnosti a četnosti dávky v časovém úseku. Tím jsou získána vstupní data.

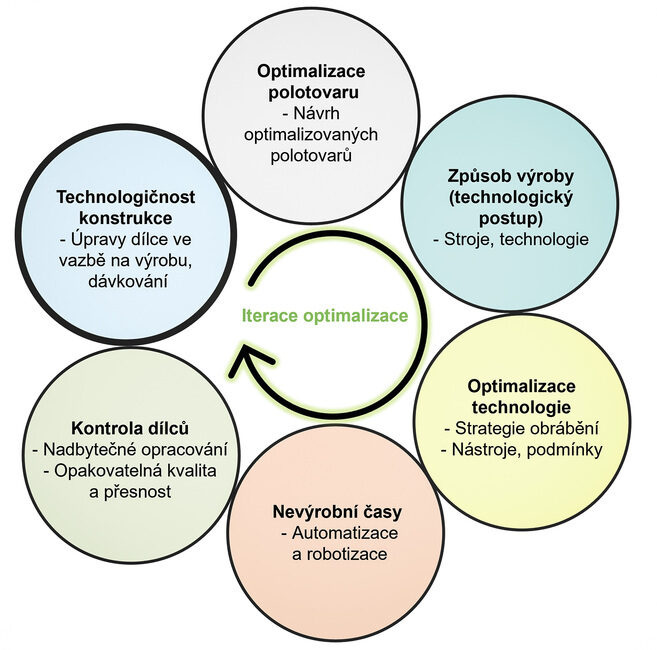

Obr. 2. Metodika optimalizace výroby v obrobně. (Zdroj: ČVUT FS, RCMT)

Interdisciplinární pohled na optimalizaci výroby dílců – druhá fáze

Druhá fáze obsahuje metodiku optimalizace, znázorněnou na druhém obrázku. Parametry optimalizace mohou být snížení ceny, zvýšení produktivity nebo snížení emisí CO2. Metodika zahrnuje komplexní přístup od redesignu dílce po vyhodnocení konečné kontroly. Metodika je následně přenositelná na dílce z podobnostních skupin. Prvním krokem je seznámení s výrobními postupy. Následně probíhá diskuze s konstruktéry a montáží. Konkrétním výsledkem může být zvětšení minimálních rádiusů dílce, což umožní volit tužší řezné nástroje a produktivnější řezné podmínky. Dalším krokem je zaměření na polotovar a např. na přesnost odlitků s vazbou na vstupní cenu a na přínos ve snížení výrobní ceny. Poté je navržena modifikace technologického postupu ve vztahu k výrobním strojům, kapacitám a technologiím. Obvykle jde o porovnání mezi použitím jednoho multifunkčního stroje a použitím dvou strojů samostatných – frézky a soustruhu. V závislosti na modifikovaném technologickém postupu je pozornost zaměřena na to, jak lze jednotlivé operace optimalizovat. Volbou vhodných řezných nástrojů v kombinaci s vhodnou CAM strategií je možné výrazně zkrátit výrobní časy. K tomuto kroku jsou často využívány pokročilé softwarové nástroje jako např. digitální dvojče stroje a procesu. Velký potenciál v sobě skrývá i předposlední krok, jímž je studie implementace automatizace AVO a AVN, jakož i robotizace. Tento krok s sebou často nese velké investiční náklady, a proto je nutné důkladně posoudit návratnost investic, a to již skrze širší portfolio vyráběných dílců a s využitím dat z ERP. Posledním krokem je kontrola. Nutnou podmínkou je technicky správně vyrobený dílec, mnohdy však dochází ke zbytečně vysoké jakosti dílců i v případě, kdy to nemá smysl. To si lze představit na dílci s předepsanou drsností Ra 3,2 µm, který je obráběn na drsnost Ra 1,6 µm u nepohledové části. V takových případech vzniká prostor pro optimalizaci technologie a pro další následné úspory. Podobně je tomu i v případě rozměrových tolerancí, kdy lze po domluvě s konstrukčním oddělením nalézt prostor pro snížení požadavků, aby výrobu bylo možno zjednodušit a zlevnit.

Reklama

Poznatky z implementací

Výše popsaná metodika zahrnuje několik iterací vedoucích k dosažení optimálního nastavení. V praxi se při implementaci tohoto postupu setkávám s potenciálem zvýšit produktivitu až o 30 %. Tento potenciál však nelze generalizovat, neboť velikost úspor je pro každou firmu a pro každý charakter výroby individuální. Při zahájení spolupráce s firmou je nutná oboustranná důvěra, pochopení jejích potřeb a úzká spolupráce se zaměstnanci napříč celou organizační strukturou.


Postprocesor s řízením otáček vřetena

Při tříosém obrábění nástroji s kruhovou řeznou hranou se neustále mění reálný řezný průměr, a tedy i skutečná řezná rychlost. Pro zajištění konstantní řezné rychlosti a konstantního posuvu na zub byla navržena metoda řízení otáček vřetena a posuvové rychlosti, implementovaná do postprocesoru. Při obrábění tak bylo dosaženo snížení strojního času a zvýšení trvanlivosti nástroje.
