Appky pronikly do světa pneumatiky

Ač se to na první pohled zdá těžko uvěřitelné, od letošního jara je možné pořídit k pneumatickému systému aplikace podobně jako pro mobilní telefon, pomocí těchto aplikací pneumatický systém řídit a prostřednictvím různých aplikací mu také přiřadit různé funkc

Mohli se o tom přesvědčit návštěvníci hannoverského veletrhu na stánku společnosti Festo, která zde představila tzv. Festo Motion Terminal s celkem nenápadným typovým označením VTEM. A stejně nenápadně také vypadá – jako běžný ventil, který lze zabudovat spolu s dalšími a řídicí jednotkou do terminálu na platformě CPX. Jen velký prostor v expozici s množstvím panelů představujících různé funkční možnosti a značný zájem návštěvníků dávaly tušit, že nejde o terminál jen tak ledajaký.

Reklama
Reklama
Reklama

Ventilový terminál jako kyberfyzický systém

Ideovým základem terminálu VTEM je unikátní kombinace mechaniky, elektroniky a softwaru do jednoho celku, čímž vzniká kyberfyzický systém, jenž v duchu Průmyslu 4.0 umožňuje naprogramovat pneumatickému systému nejrůznější funkce a přizpůsobovat jej tak aktuálním potřebám. Požadované funkce pneumatického systému jsou zde poprvé v historii zřetelně odděleny od mechanické konstrukce a uživatelé si je jednoduše zvolí pomocí zakoupených aplikací. Firma Festo ventilový terminál VTEM ve svých propagačních materiálech označuje jako digitalizovanou pneumatiku a věří, že tento systém způsobí revoluci v oblasti automatizační techniky ne nepodobnou té, jakou v oblasti telekomunikací způsobily chytré telefony.

Představení jedné z aplikací Festo Motion Terminal VTEM českým zákazníkům na Hannoverském veletrhu. (Foto: autor)

Princip funkce

Jakým způsobem to tedy vůbec funguje? Jednotlivý „ventil“ VTEM obsahuje inteligentní systém akčních členů, jenž je tvořen můstkem čtyř sedlových ventilů doplněným osmi řídicími piezoventily a integrovanými snímači teploty, polohy a tlaku pro regulaci a diagnostiku. Vše je spolu s další elektronikou umístěno pod společným krytem. Prostřednictvím softwaru jsou nezávisle pro každý ventil řízeny přívod tlaku i odvětrání, což umožňuje systému přiřazovat různé funkce. Tato technologie pak dokáže například proporcionálně regulovat tlak nebo ovládat komplexní úlohy, jako je například soft stop. Změny pneumatických funkcí jsou řízeny změnami parametrů prostřednictvím softwarových aplikací, tzv. motion apps.

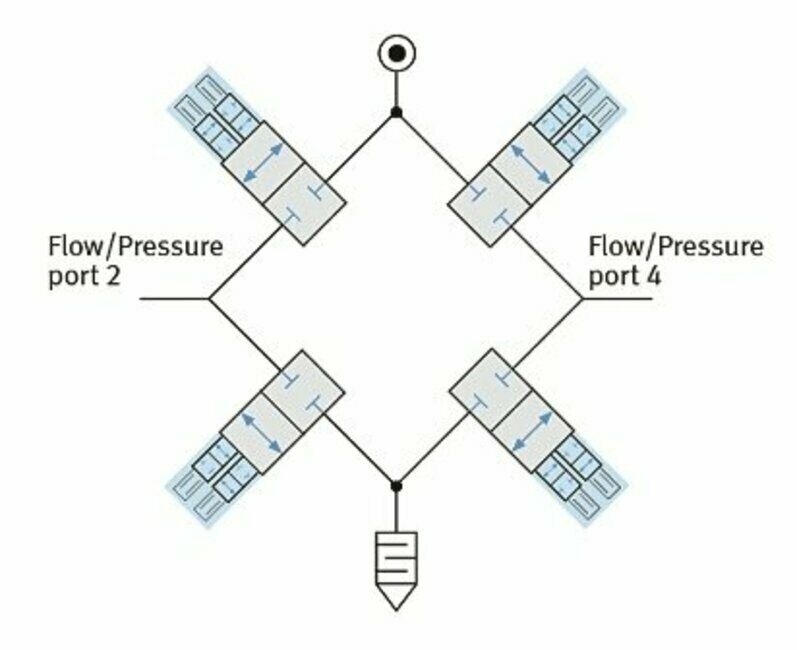

Můstek uvnitř ventilu Motion Terminal Festo: každý ze sedlových ventilů (šedá barva) je proporcionálně řízen a regulován dvěma piezoventily (vyznačeny modře), čidla měří zdvih jednotlivých sedlových ventilů a tlak na výstupech 2 a 4. (Obrázek: Festo)

Aplikace pro řízení pohybu

Firma Festo plánuje uvedení terminálu VTEM na trh v druhé polovině roku, přičemž nabídne deset aplikací pro řízení pohybu, které budou současně reprezentovat deset různých funkcí tohoto „chytrého ventilu“. Základní aplikace umožní přímé řízení funkcí ventilu, dále budou k dispozici aplikace jako proporcionální polohovací ventil, soft stop, proporcionální regulace tlaku, proporcionální regulace průběhu tlaku (bez potřeby externích senzorů), ekopohon (snížení nákladů nastavením minimálního potřebného tlaku pro konkrétní provozní situace), volitelná úroveň tlaku, diagnostika úniků, škrcení přívodu a výfuku (pro ovládání rychlosti pohybu) a předvolba pracovního času (pro rychlé a jednoduché uvedení aplikace do provozu a její vypnutí). Vývoj dalších aplikací je přitom jen otázkou času a jejich počet je prakticky neomezený. Nastavení funkcí lze provést prostřednictvím Ethernetu a internetového prohlížeče na konfigurační webové stránce nebo přímo pomocí procesních dat v řízení stroje.

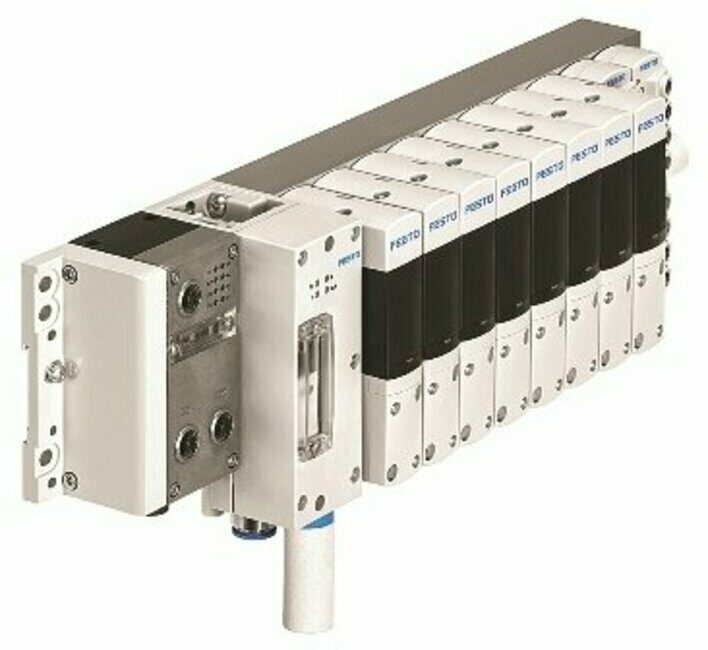

Jedna řídicí jednotka terminálu VTEM může ovládat až osm pohybů. (Foto: Festo)

Výhody systému

Systém díky svým vlastnostem zjednodušuje údržbu a zmenšuje množství použitých dílů, neboť pro všechny funkce je používán jediný typ „chytrého ventilu“. Ten také díky inteligentnímu řízení a specializovaným funkcím přináší snížení spotřeby energie a nákladů. Konstruktéři navíc mohou s ohledem na možnost rychlého přiřazení nových funkcí prostřednictvím aplikací vytvořit pouze základní typ stroje, který pak mohou podle požadavků zákazníka dodatečně vybavit různými funkcemi. K výhodám patří rovněž menší nároky na instalační prostor či vyšší stupeň ochrany firemního know-how, neboť díky softwarově definovaným funkcím nelze zvenku rozeznat, jaké funkce, kdy a s jakými parametry daný ventil vykonává.

Pavel Marek, Hannover

pavel.marek@mmspektrum.com

https://www.festo.com/vtem/cs/cms/10169.htm

https://www.festo.com/vtem/cs/cms/motion-terminal.htm
