Transparentní továrna usnadňuje přístup k datům z výroby

Před pěti lety prošel vrchlabský závod Škoda Auto kompletní proměnou z výroby automobilů na výrobu high-tech automatické dvouspojkové převodovky DSG. Samozřejmě musel být vymyšlen zcela nový layout všech jednotlivých výrobních úseků, důkladně byl navržen tok materiálu až do posledního centimetru a myšleno bylo již od počátku také na přicházející digitalizaci a éru Průmyslu 4.0. Postupné zavádění prvků moderní výroby později pomohlo k vyšší efektivitě. Dnes se namísto původního 1 000 převodovek denně vyrábí více než dvojnásobek.

Při navrhování zcela nové továrny bylo potřeba provést nejprve pečlivou analýzu materiálového toku, zvážit, jak za sebou zařadit jednotlivé výrobní kroky, kde se budou nacházet mezisklady, jak zakomponovat kalírnu přímo do výrobní haly mezi mechanické obrábění, a promyslet mnoho dalších kroků. Pro představu je řeč přibližně o 300 různých součástech, ze kterých se skládá každá převodovka. Převodovka DSG se vyrábí pro celý koncern, to znamená, že se komponenty pro různé modely mohou lišit. Každá převodovka obsahuje pět různých hřídelí, z nichž se každá vyrábí ve třech provedeních. Kruhovitost těchto hřídelí je stanovena s přesností tří mikronů (!). Pro srovnání, lidský vlas má průměr 50 až 60 mikronů. Z příkladu výše je patrné, že spolu s ozubenými koly a dalšími součástmi jde celkově o obrovské množství charakteristických znaků, přičemž všechny musejí obstát při závěrečných zkouškách v již smontované kompletní převodovce.

Reklama
Reklama
"Téma Transparentní továrna neustále žije, vyvíjí se a sami jej také stále inovujeme i například podle podnětů od našich pracovníků,“ dodává Dr. Slimák, vedoucí závodu Škoda Vrchlabí.

Rychlé předávání a hodnocení informací

Poslední modernizace s názvem Transparentní továrna završuje kompletní rekonstrukci a modernizaci výroby ve Vrchlabí. Tento poslední krok byl zaveden zejména z důvodu urychlení předávání informací mezi jednotlivými výrobními a kontrolními úseky a zpět ke konkrétním pracovníkům, kteří mohou bezprostředně na získané informace reagovat a pracovat s nimi. Systém je založen na systémové integraci IT podpory do výrobního procesu na všech úrovních od dokumentace přes sledování výkonnosti a kvality až po údržbu. Základem systému je automatický sběr dat z kontrolních pracovišť ve výrobě. Tato data jsou v databázích k dispozici pro detailní analýzu a následné zefektivňování procesů. Systém také šetří čas pracovníků a množství papírových formulářů, které jsou postupně nahrazovány počítačovými monitory.

V praxi to vypadá tak, že ve výrobních halách je v současnosti rozmístěno 66 kontrolních pracovišť (do budoucna by jich mělo být sto), kde má operátor k dispozici online aktuální výkresovou dokumentaci právě vyráběného dílu a kontrolní plán operace, který mu např. určuje, jaké rozměry mají být na dílu proměřovány a jak často. To operátor provádí přímo na kontrolním pracovišti a tyto informace okamžitě obdrží také měrové středisko. Podle různých analýz a statistik pak může být například navržena úprava některých obráběcích parametrů či plánována údržba výrobních strojů.

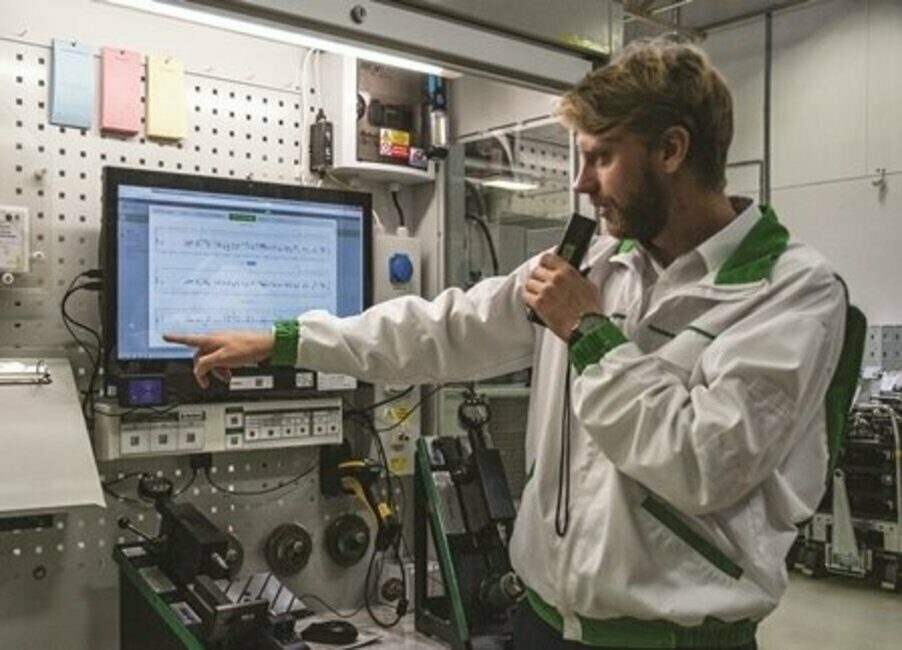

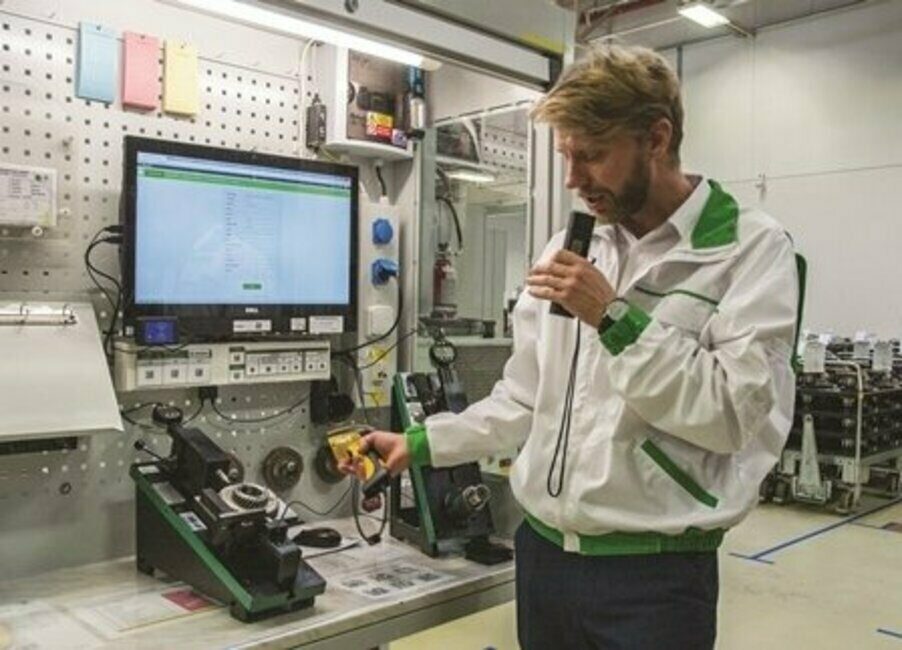

Obsluha podle pokynů kontrolního plánu operace pravidelně proměřuje vyráběné díly. Na dotykové obrazovce se zobrazí výsledky, stejné jaké obdrží také měrové středisko, a lze nahlédnout například na výsledky z poslední dávky apod.

Plánování údržby a ulehčení oprav závad

Objeví-li se během výrobního procesu větší problém, než jaký zvládne operátor řešit sám, může si z kontrolního pracoviště zavolat údržbu. Přivolaný údržbář se pomocí čárového kódu přihlásí a systém zaznamená, že začaly opravné práce na stroji. Pak může tento pracovník přímo na pracovišti pomocí aplikace na mobilním telefonu, která je součástí systému, např. nahlédnout do skladu, zda součástka, kterou je potřeba vyměnit, je k dispozici, popřípadě si ji nechat poslat či objednat. Není-li si údržbář jistý typem součásti, kterou hledá, může přes stejnou aplikaci nahlédnout do dokumentace stroje. Všechna tato data jsou pak evidována v SAPu a pomocí těchto údajů je následně vyhodnocována doba trvání opravy a jsou plánovány pravidelné odstávky či objednávky náhradních dílů.

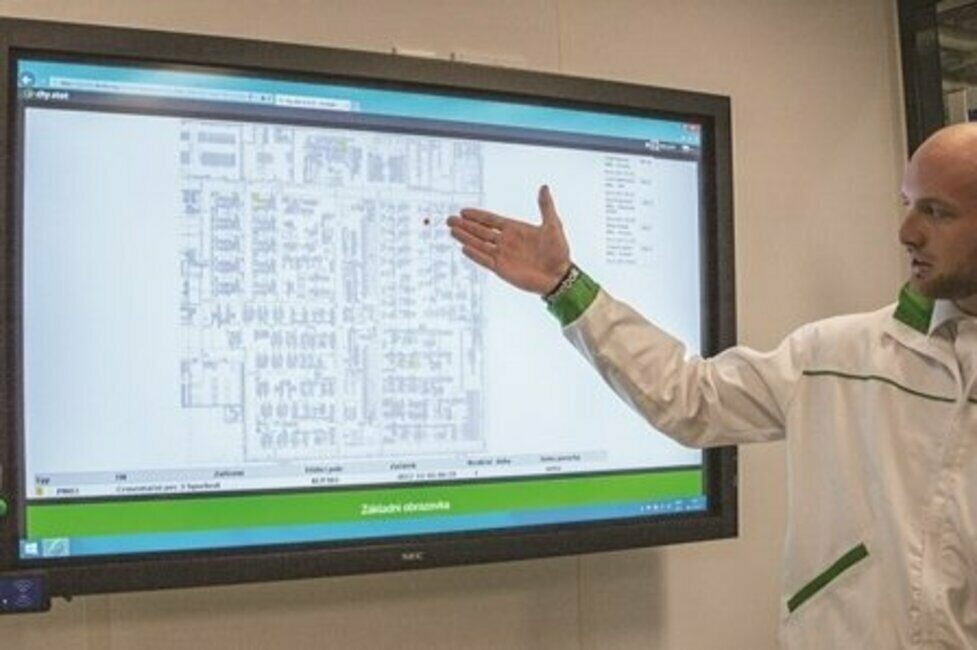

Když se zastaví výroba na jakémkoliv výrobním stroji, systém označí stroj červeným kolečkem. To je signál pro údržbu. Žlutou barvu pak mají stroje, na kterých práce právě probíhají.

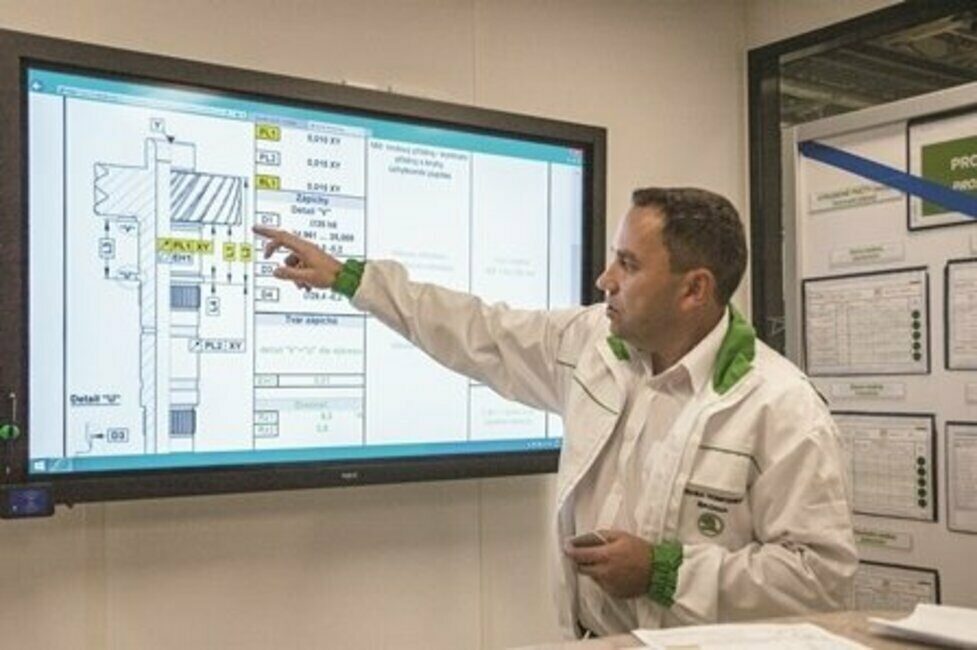

Proškolení obsluhy probíhá v shop floor managementu přímo na výrobní ploše. Žlutě jsou na výkrese zvýrazněny změny.

Školení obsluhy pomocí monitorů přímo na výrobní hale

Systém také umožňuje zaškolovat operátory. Objeví-li se nějaké změny například ve výkresové dokumentaci, mistr výroby si zavolá do shop floor managementu přímo na výrobní ploše pracovníka daného úseku, který se přes čárový kód přihlásí. Mistr mu pak pomocí dotykové obrazovky vysvětlí všechny vyznačené změny na výkrese a jak má tomu přizpůsobit výrobu. Pracovník si elektronickou dokumentaci může vyvolat i na kontrolním pracovišti u svého výrobního stroje.

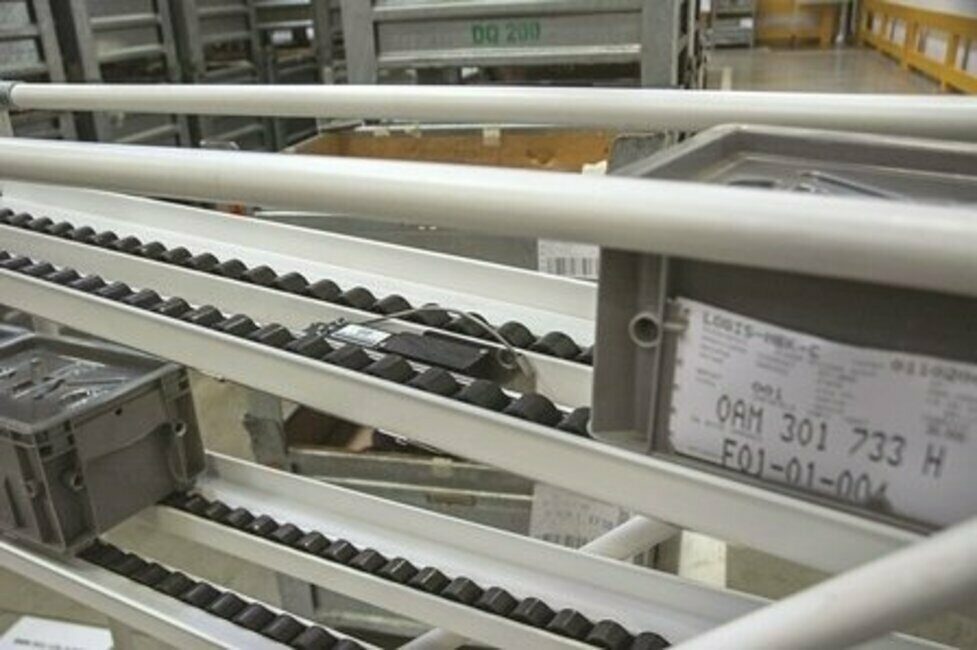

Jednoduchý systém kontroly zbývajícího množství dílů u výrobních strojů je také napojen na systém Transparentní továrny. Signál tentokrát obdrží logistika a zařídí doplnění dílů.

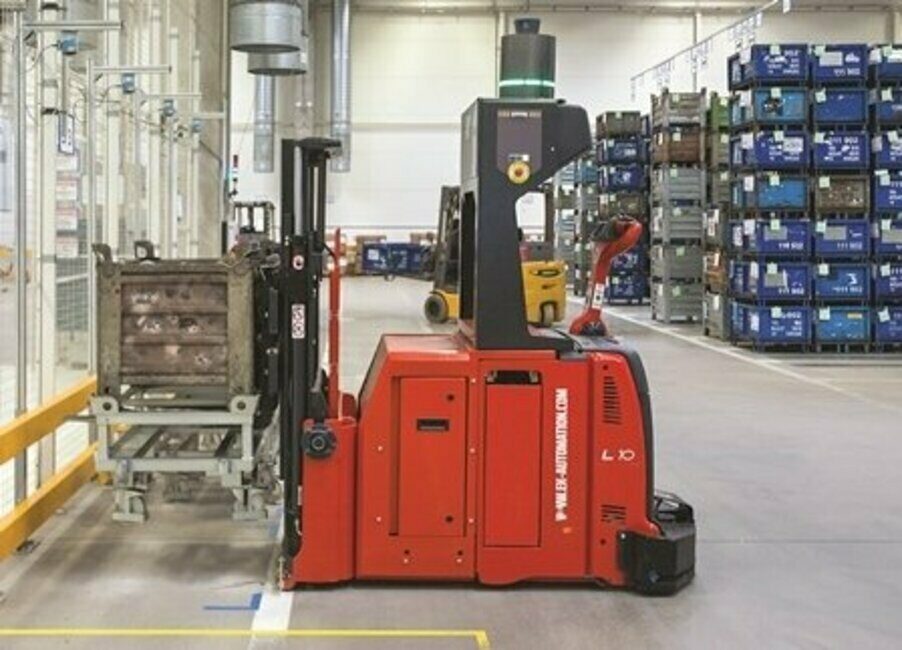

Manipulační robot zásobuje stroje potřebnými díly. Pohybuje se pomocí laserového skeneru a odrazek umístěných po celém závodě.

Odstranění příčin vzniku nekonformních dílů

Vyrobí-li se nekonformní díl, obsluha jej zaeviduje do systému. Pomocí Paretovy analýzy lze efektivně definovat příčinu vzniku nekonformního dílu. V systému se průběžným proměřováním vyrobených dílů evidují všechny vyrobené dávky a lze tak sledovat tok výroby online, popřípadě reagovat na závady z pole. Data z jednotlivých dávek jsou k dispozici rovněž pracovníkům na montáži. Tedy s každou vyrobenou převodovkou je zřejmé, jaké díly z jaké dávky byly namontovány. Na data z vyrobených dávek může reagovat také logistika a např. určit druh výrobku, který je potřeba ten den vyrábět. Snahou je kvůli menší četnosti přeseřizování a prostojů výrobních strojů vyrábět co největší dávky. Výroba je však řízena podle aktuálních skladových zásob a poptávky. V průměru se provádí změna výrobku zhruba jednou denně.

Moderní informační systém Transparentní továrna doplňuje již dříve realizované inovace, které závodu ve Vrchlabí přinesly prestižní ocenění a zejména vysokou výrobní efektivitu. Při výrobě převodovek DSG jsou v závodě ve Vrchlabí nasazeny kooperující roboty, které podporují zaměstnance při citlivých činnostech ve výrobě převodovek, a to konkrétně při zakládání pístu řazení. Kromě toho se zde využívá také manipulační robot, který zásobuje desítky strojů potřebnými díly a následně odváží do skladu prázdné palety.

Eva Buzková

Eva.buzkova@mmspektrum.com
