Elektrická bezpečnost je již zajištěna

Bezpečnost má v oblasti elektrických rozváděčů absolutní prioritu. Aby nedošlo ke zranění osob nebo k poškození majetku, musí být dodrženo mnoho norem a nařízení. Mezi požadavky patří i vyrovnání potenciálu mezi všemi kovovými částmi rozváděčové skříně. Systém řadově spojitelných skříní TS 8 společnosti Rittal je příkladem, jak může být bezpečnosti dosaženo v mnoha aplikacích pomocí automatického vyrovnání potenciálu bez nutnosti samostatného uzemnění všech kovových částí rozváděčové skříně.

Uzemnění kovových částí na elektrických zařízeních je z bezpečnostních důvodů předepsáno prakticky všude, ať už jde o jednoduché lampy či nízkonapěťové rozvodné systémy. Důvod je naprosto jasný – pokud by došlo k chybě (například pokud by se část rozváděče dostala pod napětí), mohlo by dojít k poškození zdraví osob. A právě rozváděčová skříň má před kontaktem s takovým nebezpečným napětím poskytnout ochranu. U nízkonapěťových rozváděčů musí být provedeno uzemnění, ke kterému je připojen celý kovový rám a části rozváděče, u nichž hrozí, že se mohou dostat pod napětí.

Reklama
Reklama

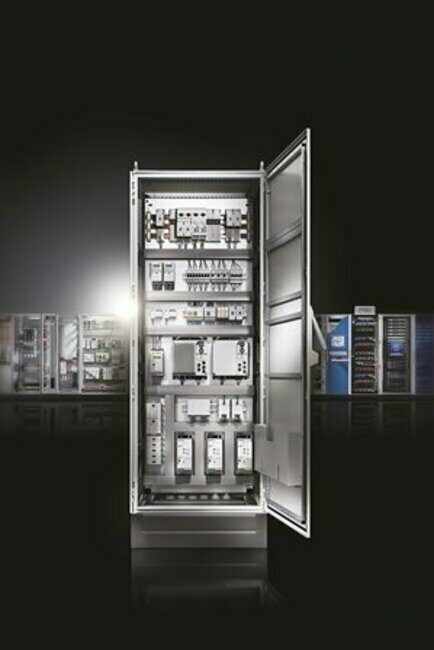

Bezpečnost má v případě distribučních rozváděčů jednu z nejvyšších priorit, zejména pokud se jedná o vyrovnání potenciálu mezi všemi kovovými částmi rozváděčové skříně.

Připojení zemnicích pásků

Obvykle se k vyrovnání potenciálu, tedy k uzemnění všech kovových částí, používají zemnicí pásky z měděného drátu. Jsou flexibilní, a proto se jimi mohou k rozváděči bezpečně připojit i pohyblivé části, například dveře. V rozváděči se zemnicí pásky obvykle také připojují k rámům, k bočnicím, ke střeše rozváděče nebo dalším panelům. Jakmile jsou všechny zemnicí pásky správně namontovány, je zajištěno vyrovnání potenciálu a všechny části rozváděče mohou být uzemněny přes ochranný vodič napájecího zdroje. Vzhledem k tomu, že se zemnicí pásky montují ručně současně s montáží celého rozváděče, může zde vznikat mnoho chyb a opomenutí. Pokud se na pásek zapomene, hotový rozváděč bude funkční, i když může dojít k ohrožení osob v případě poruchy.

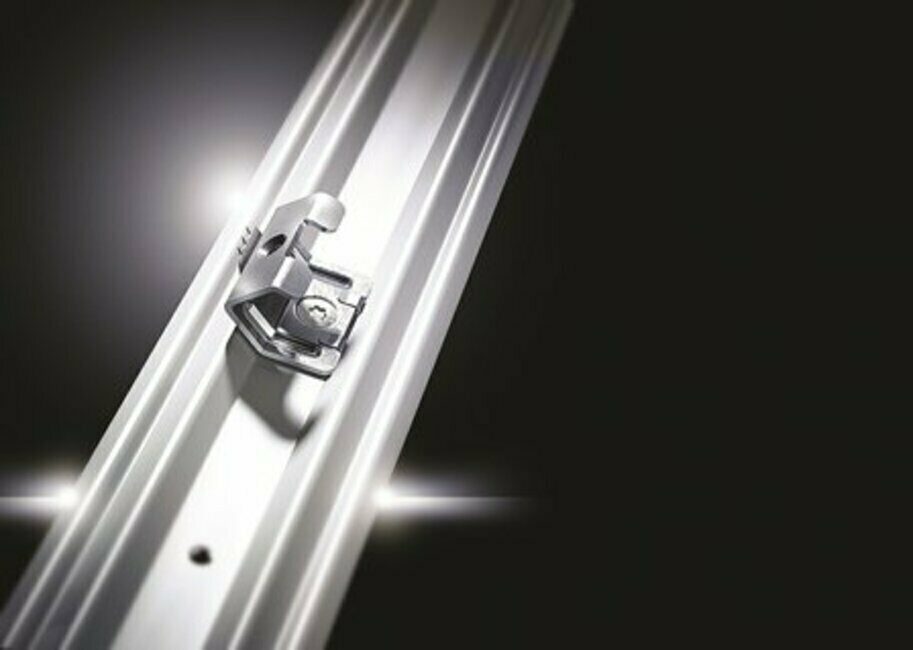

Držák zadního panelu ve vertikální části rámu má kontaktní prvek ve tvaru drápu. Vodivé spojení se provede, když je zadní panel přišroubován k rámu.

Vyrovnání potenciálu i bez zemnicích pásků

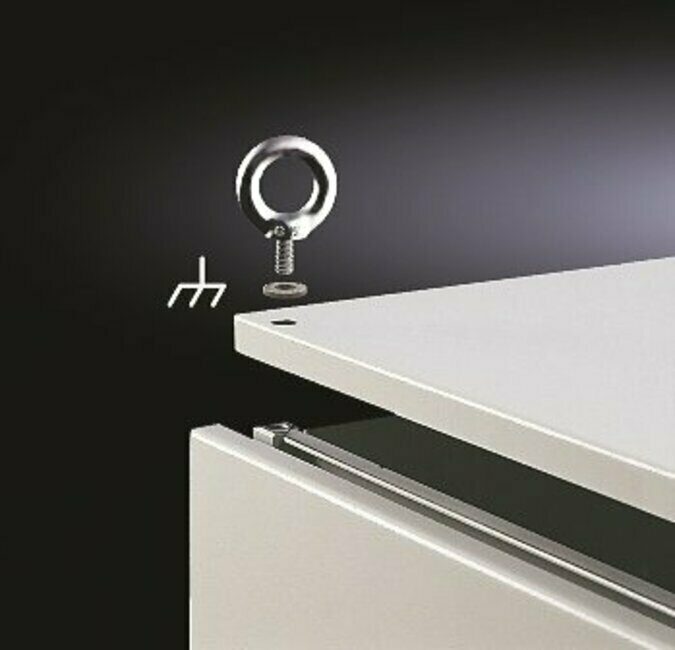

Pro snazší implementaci elektrické ochrany vyvinula společnost Rittal efektivní řešení se systémem řadově spojitelných skříní TS 8: během montáže jsou bočnice, střecha, zadní panel a podlahové plechy automaticky vodivě spojeny s rámem. Tímto způsobem je dosaženo vyrovnání potenciálu, aniž by bylo nutné použít zemnicích pásků. Řešení je realizováno pomocí speciálních drápků nebo podložek, které se během montáže tlakem prořežou přes elektricky nevodivou povrchovou vrstvu panelů, a tím je dosaženo spolehlivého kontaktu. Takto je provedeno elektrické pospojování všech plochých dílů a v mnoha aplikacích pak není nutné zemnicí pásky použít. Nutné to je pouze při připojování dveří rozváděče. Elektrický odpor kontaktu mezi panely a rámem skříně je menší než 0,1 Ω, což je hodnota požadovaná normou pro prázdné rozváděčové skříně ČSN EN 62 208.

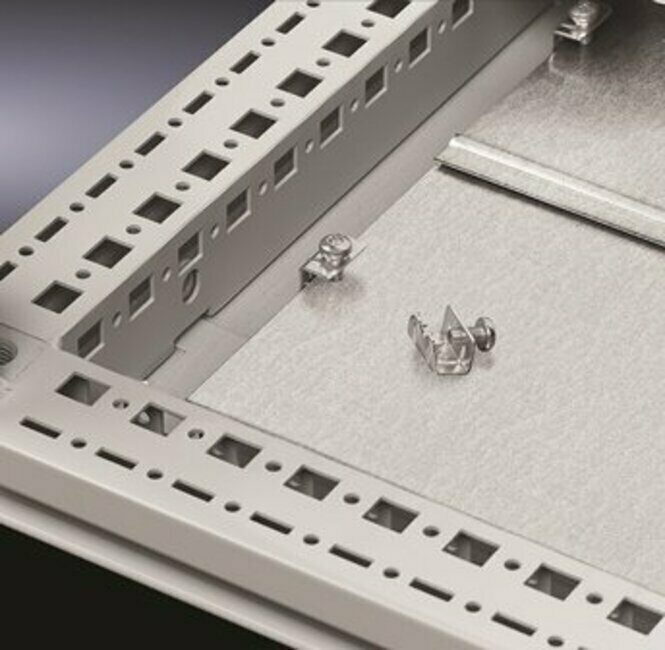

Upínací prvky podlahových plechů se tlakem prořežou skrz vrstvu ochranného laku a vytvoří spolehlivé vodivé spojení.


Snazší instalace a větší bezpečnost

Automatické vyrovnání potenciálu snižuje množství potřebného montážního materiálu a zjednodušuje montáž o časově náročné připojení až sedmi zemnicích pásků na každou skříň, které zde již nejsou potřeba. Snazší je i rozebrání a znovusestavení panelů. Z pohledu posouzení rizik sami uživatelé musí rozhodnout, zda jsou opatření daná automatickým vyrovnáním potenciálu dostatečná, nebo zda je zapotřebí zemnicí pásky použít, aby byly technicky splněny požadavky na bezpečnost.

Přehled výhod

Automatické vyrovnání potenciálu systému řadově spojitelných skříní TS 8 nabízí následující výhody:
• úsporu montáže až sedmi zemnicích pásků;
• zjednodušenou montáž a demontáž všech panelů.

Něco navíc

Odkazy na další informace včetně technické dokumentace pro montáž a dimenzování vodičů PE najdete zde.

Rittal Czech

revilakova.h@rittal.cz

www.rittal.cz

Více o výhodách systémových skříní TS 8: www.rittal.cz/ts8

Ke stažení: technická dokumentace pro montáž a dimenzování vodičů PE: www.rittal.com/imf/none/5_3023/
