Flexibilita při upínání obrobků

Firma Kiener zabývající se konstrukcí speciálních strojů používá při své výrobě osové svěráky ZSG a svěráky NC dodávané společností WNT. Díky tomuto vybavení zvyšuje tento podnik nejen flexibilitu při obrábění svých komplexních obrobků, nýbrž současně snižuje přípravný čas až o padesát procent.

Pokud jde o řešení týkající se problematiky montážní, manipulační a kontrolní techniky, úspěšně se v tomto tržním segmentu již od svého založení v roce 1980 etablovala společnost  Kiener Maschinenbau. Základní kámen pro úspěšný rozvoj společnosti položil před 30 lety Waldemar Kiener, když založil inženýrskou společnost.

Automatizační zařízení
Díky své dlouholeté činnosti na Frauenhoferově institutu pro výrobu a automatizační techniku (IPA) byl vlastník firmy Kiener v neustálém úzkém kontaktu s montážní a kontrolní technikou. Společnost Kiener dnes realizuje inovativní automatizační zařízení pro různá odvětví, počínaje automobilovým průmyslem přes automatizaci dřevozpracujícího průmyslu až po výrobu módních šperků. Veškeré operace od konstrukce přes výrobu, montáž až po finální zákaznickou přejímku s kontrolou požadované doby taktu se provádějí v závodu Lauchheim, kde pracuje kolem 200 zaměstnanců. Firma Kiener je navíc vlastníkem dceřiné společnosti v Maďarsku. Závod v Lauchheimu disponuje vlastním konstrukčním oddělením i moderní výrobou vybavenou celou řadou obráběcích strojů a center, jako jsou například stroje Hermle C40 UP, Deckel DMU 50 či CTX.

Reklama
Reklama

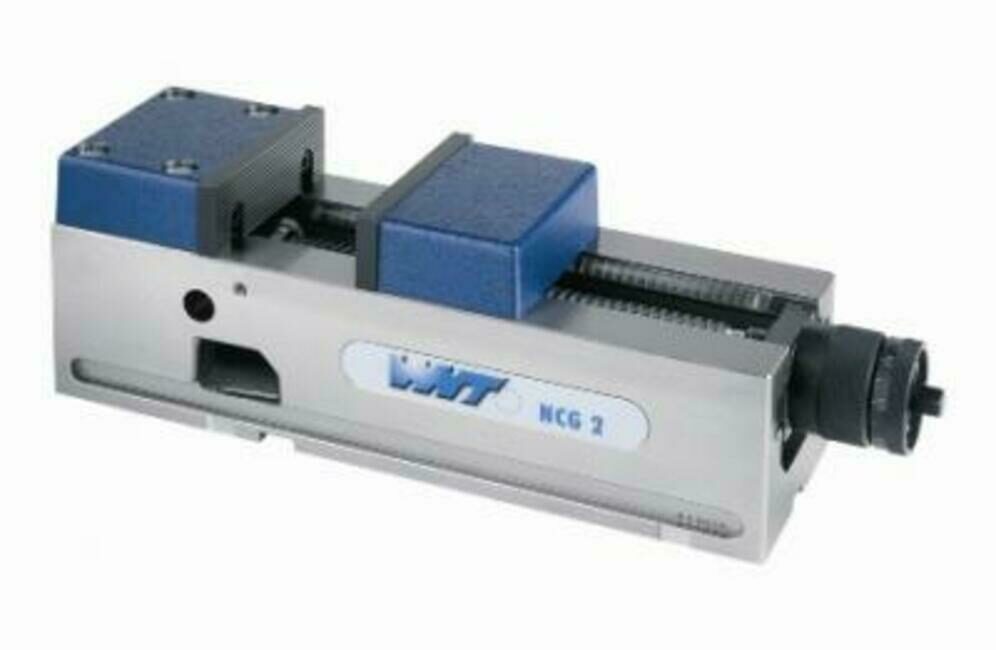

Svěrák NCG2 125

Zajištění flexibility

Při výrobě svých zařízení pro provádění montáže a kontrolního měření se firma Kiener zaměřuje v prvé řadě na zajištění flexibility. Tento podnik se svým sídlem ve Švábsku tedy důvodně sází na systémy pro upínání obrobků dodávané společností WNT. Právě se svěráky NCG, ZSG i ZSG mini a HSG mini má pan Gerhard Dischinger, mistr výroby společnosti Kiener, velmi dobré zkušenosti. „Zvláště svěrák ZSG mini 100 se u nás každodenně používá. Jelikož můžeme tento svěrák mini upnout i do většího svěráku NCG, docílíme tak vysoké flexibility na všech našich frézkách," prezentuje pan Dischinger přednosti svěráků WNT. Mistr prozrazuje, že takový svěrák již jednou používal i na soustruhu. „Byla to absolutně nestandardní aplikace," potvrzuje Jürgen Silge, vedoucí výroby a zásobování maďarské pobočky firmy Kiener, konstatování svého mistra.

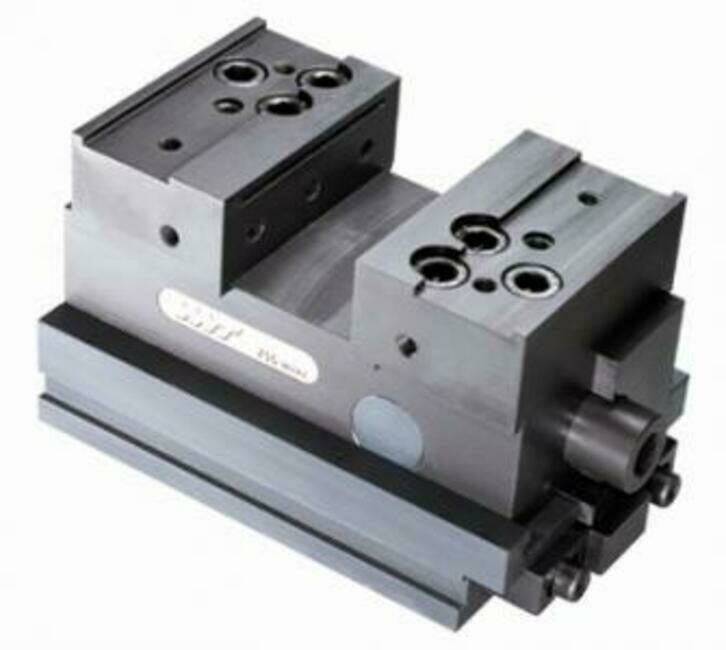

Svěrák ZSG

Osové svěráky

Již zhruba dva roky - téměř současně s pořízením obráběcího centra Hermle C
40 UP - používá firma Kiener svěráky firmy WNT. Původně se uvažovalo o řešení v podobě upínací věže, která se měla skládat z několika dvojitých svěráků DSG. V cestě této variantě však stála hmotnost - ukázalo se, že hmotnost je pro paletu prostě příliš vysoká a ze strany výrobce strojů bylo toto řešení neproveditelné. Proto se společnost Kiener zaměřila na osové svěráky, a to speciálně na svěrák ZSG mini. Ukázalo se, že tento svěrák vytváří v kombinaci se svěrákem NC NCG optimální řešení pro komplexní upínání obrobků.

Svěrák ZSG mini se ve firmě Kiener používá z devadesáti procent pro pětiosé obrábění na všech frézovacích centrech. „Tento svěrák není jenom malý a snadno ovladatelný, jeho hlavní přednosti vyplouvají na povrch právě v případě pětiosého obrábění, protože pak je obrobek dobře přístupný ze všech stran. U nás ve výrobě je každý rád, když může pracovat s takovými procesně bezpečnými a flexibilními svěráky," vyjadřuje pan Dischinger své zkušenosti.

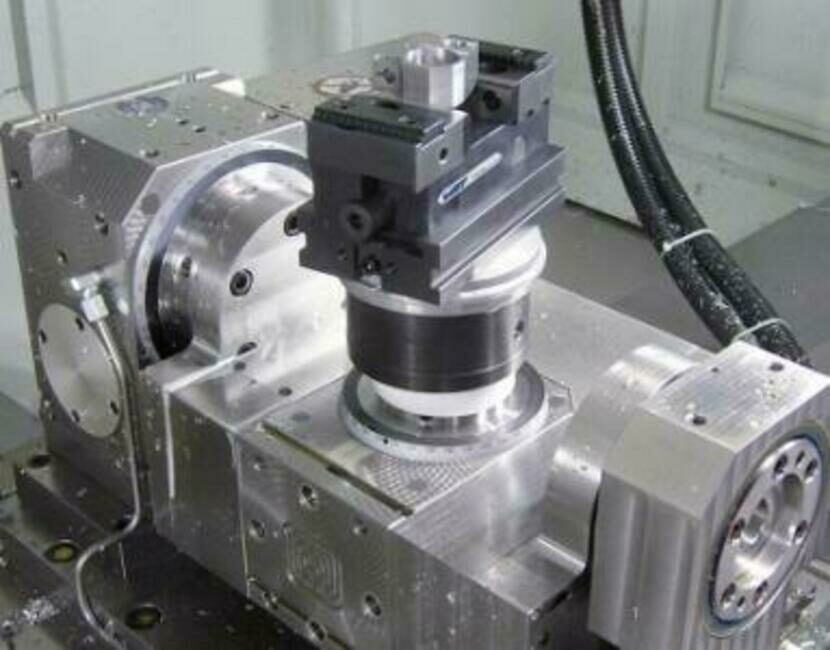

Použití svěráku ZSG mini přímo na stroji

Promyšlená geometrie vodítek

V případě svěráku ZSG mini jde o zapouzdřený osový svěrák, který firma WNT dodává ve dvojím provedení, a to ve standardní verzi i v provedení 5A. Provedení 5A je speciální varianta určená pro pětiosé obrábění. Promyšlená geometrie vodítek umožňuje používat upínací rozsah od 0 do 152 mm. Zapouzdření přitom chrání svěrák současně před třískami i znečištěním. Šířka čelistí svěráku ZSG mini se pohybuje od 65 do 100 mm. Zvláště pro pětiosé obrábění nabízí společnost WNT různé typy čelistí, jako např. čelist grip 5A zajišťující optimální přídržné síly při upínání polotovarů, stupňovitou čelist SA umožňující optimální polohování malých obrobků, prizmatickou čelist 5A pro upínání menších kulatých obrobků a hladkou čelist 5A pro dokončovací obrábění a obrábění druhé strany.

Mechanická silová kazeta

Svěrák NCG nabízí přes svou kompaktní konstrukci velký upínací rozsah. Obrobky lze optimálním způsobem upínat a polohovat díky podélným a příčným drážkám i lícovaným otvorům. Důležitou charakteristikou tohoto svěráku je zapouzdřená, mechanická silová kazeta, která je rezistentní proti znečištění a i v případě déletrvajícího upínání nevykazuje pokles tlaku. Kromě toho si upínací mechanika získává své zákazníky díky svému bezporuchovému provozu.

Zhruba po dvou letech, kdy firma Kiener sbírala zkušenosti s upínacími systémy od společnosti WNT, může nyní pan Dischinger prezentovat své závěry: „V průběhu velmi krátké doby se obsluha naučila pracovat s příslušnými svěráky a okamžitě zjistila, že se při jejich používání značně snižuje čas obrábění." V této souvislosti pan Dischinger poukazuje na dobrou partnerskou spolupráci s dodavatelem, který poskytuje znamenitou technickou podporu. Aplikační technik firmy WNT Achim Scheu se o firmu Kiener v oblasti vybavení nástroji stará již několik let (včetně systému automatického výdeje nástrojů Tool-O-Mat) a také pro oblast upínání obrobků je vždy schopen rychle předložit náležité řešení.

Vřeteno imunní proti znečištění

Vnější vřeteno se při upínání souběžně neotáčí, takže je imunní proti znečištění, a navíc nedochází k zasekávání třísek. Stejně jako pro jiné upínací systémy WNT, i pro svěráky NCG se dodává pestrý sortiment čelistí.

60 až 70 procent všech obrobků, které se u nás obrábějí, můžeme upínat pomocí svěráků značky WNT," uvádí pan Dischinger. Pan Silge k tomu dodává, že se firma Kiener nezaměřuje na velkosériovou, nýbrž na kusovou výrobu: „Jedná-li se o 100 dílů, pak je to pro nás již značný rozsah," a přitom poukazuje na flexibilitu, která je pro firmu Kiener zásadní. Důležitou roli přitom hraje možnost upínání „svěráku ve svěráku", podle zkušeností společnosti WNT s upínacími systémy. V této souvislosti pan Dischinger poukazuje na dobrou partnerskou spolupráci s dodavatelem, který poskytuje výbornou technickou podporu.
