Jednokomorové dvoupotrubní dávkovače do CMS

Na rozdíl od stávajících dvoukomorových dávkovačů se šoupátkovými rozváděči, např. zn. Lincoln, jsou nové jednokomorové dávkovače řady 2D a 2DD nesrovnatelně jednodušší. Nový princip plnění dávkovacích komor prostřednictvím dvojice jednosměrných ventilů V1-V2 v sobě skrývá potenciál uspokojit poptávku po levném mazání tukem i pro běžné stroje a strojní zařízení. S tím byla odborná veřejnost seznámena v článku MM Průmyslové spektrum 11/2018, nazvaném Nová koncepce dvoupotrubních CMS.

Reklama

Pro spolehlivé plnění dávkovacích komor DK novým mazivem je však žádoucí, aby protitlak v řídicích komorách ŘK, bránící plnicímu pohybu dávkovacích pístů, byl co nejmenší. Při dosavadním způsobu odvodu přebytečného maziva z řídicích komor ŘK, tj. směrem do centrálního zásobníku maziva, nebylo možno tento požadavek splnit, zvláště u dávkovačů vzdálenějších od centrálního zdroje tlaku. Zvyšovat tlak pA maziva přiváděného do dávkovacích komor by bylo kontraproduktivní, zvyšovaly by se tak jen hydraulické ztráty.

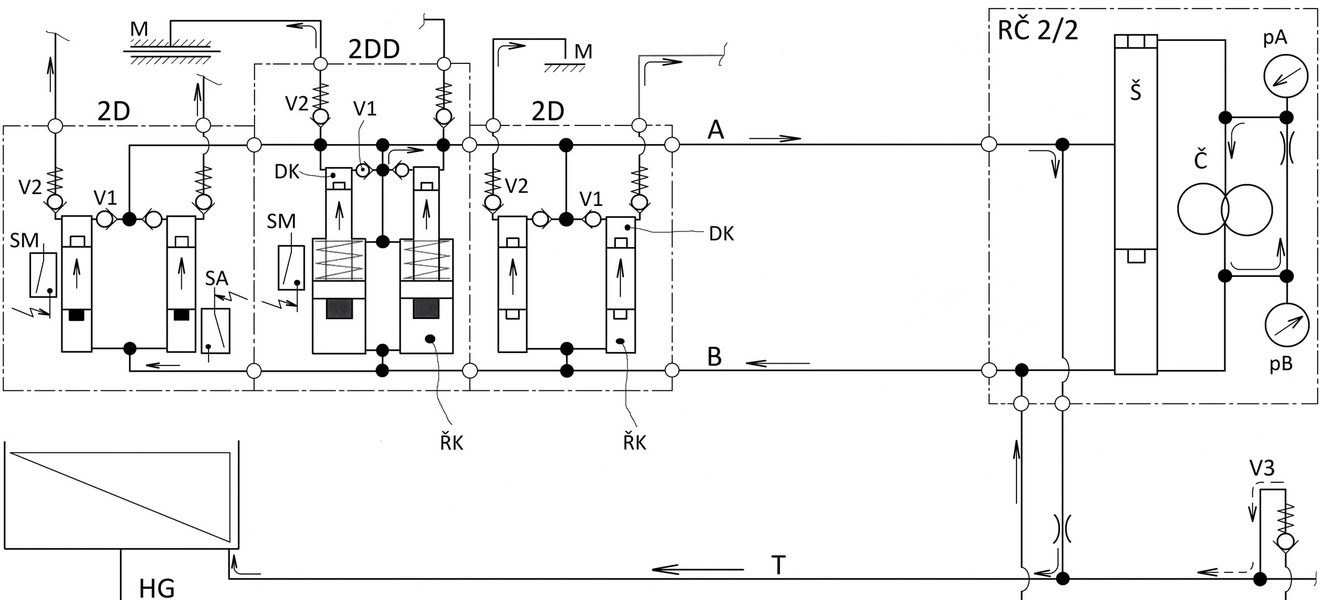

Průběh plnicí fáze, tj. průběh plnění dávkovacích komor dávkovačů novým mazivem. (Zdroj: archiv Ing. Brabce)

Uvedený problém se podařilo vyřešit na lokální úrovni tak, že nově je přebytečné mazivo z řídicích komor přečerpáváno zubovým čerpadlem Č do protilehlých dávkovacích komor DK. Došlo tak k eliminaci vlivu vzdálenosti dávkovače od centrálního zdroje tlaku.

Reklama
Reklama

Na doprovodných schématech je zobrazen příklad nového zapojení nových jednokomorových dávkovačů řady 2D a 2DD do sekce, připojené k centrálnímu mazacímu systému. Dávkovače jsou modulového provedení, přičemž každý modul obsahuje dvě dávkovací jednotky, které se skládají z dávkovacího pístu, posuvně uloženého v tělese dávkovače, a z dvojice jednosměrných ventilů V1-V2. Pohyb dávkovacích pístů řídí rozváděč RČ 2/2, jehož čerpadlo Č vyvolává tlakový spád mezi řídicími a dávkovacími komorami, a to ve směru od zvyšujícího se tlaku ke snižujícímu se tlaku. Pro několik mazacích míst s extrémně vysokým protitlakem, bránícím se přivedení nového maziva, použijeme v příslušné dávkovací jednotce diferenciální píst, který má schopnost tlak maziva v dávkovací komoře několikanásobně zvýšit, v ostatních případech použijeme jednoduché dávkovací písty. Mazací cyklus se skládá z plnicí a výtlačné fáze.

Plnicí fáze

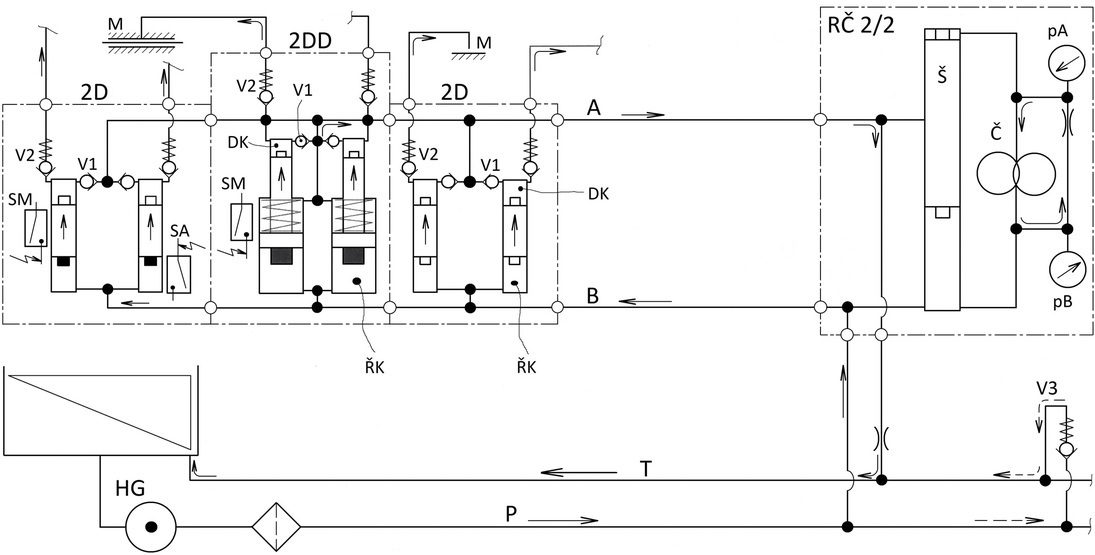

Na prvním schématu je zachycen průběh plnící fáze, tj. průběh plnění dávkovacích komor dávkovačů novým mazivem. Nejprve je uvedeno do chodu zubové čerpadlo Č rozváděče RČ 2/2 ve směru šipky ↑. Krátce na to (cca 3 s) je uveden do chodu ve směru šipky → hydrogenerátor HG. Následkem vznikajícího tlakového spádu (rozdíl mezi pA a pB) se přesunulo šoupátko Š do své dolní úvrati a poté se do svých dolních úvratí přesouvají i dávkovací písty. Prostřednictvím čerpadla Č je přitom z řídicích komor ŘK přečerpáváno přebytečné mazivo do protilehlých dávkovacích komor DK (u diferenciálních pístů i do příslušných prstencových prostor). Přesunutí pístů do jejich dolních úvratí, respektive naplnění dávkovacích komor novým mazivem, je indikováno magnetickým jazýčkovým spínačem SA, umístěným na koncovém modulu dávkovače 2D.

Pojďme poslat více než padesátiletý princip centrálního mazání s dvoukomorovými dávkovači do muzea, tak jako tomu bylo v minulosti u parních lokomotiv. Dejme sbohem výsadě používat princip dvoupotrubního mazání jen pro nejnáročnější případy.

Pokud umístíme rozváděč RČ 2/2 blízko k dávkovačům, k přesunu dávkovacích pístů by měl zcela postačit tlakový spád 3 až 6 barů, tedy poměrně malé elektročerpadlo. K přesunu diferenciálních pístů do jejich dolních úvratí napomáhají nově i přidané vratné pružiny.

Reklama

Výtlačná fáze

Na druhém schématu jsou dávkovače zachyceny v průběhu vytlačování maziva z dávkovacích komor směrem k připojeným mazacím místům M. Při přechodu z plnicí do výtlačné fáze byla provedena reverzace otáček zubového čerpadla Č (centrální hydrogenerátor je stále v chodu). Šoupátko Š se účinkem obráceného tlakového spádu přesunulo do své horní polohy a uzavřelo cestu úniku tlaku pB do potrubí A. Účinkem narůstajícího tlaku pB se dávkovací písty pohybují směrem do svých horních úvratí a vytlačují z dávkovacích komor mazivo směrem k mazacím místům.

Jazýčkový magnetický spínač SM, umístěný na koncovém modulu dávkovače 2D nebo modulu dávkovače 2DD, signalizuje přesunutí příslušného dávkovacího pístu do své horní úvrati, resp. vytlačení maziva z dávkovací komory do příslušného mazacího místa. Po několika vteřinách lze předpokládat, že jsou namazána všechna mazací místa, a výtlačnou fázi je možné ukončit, tj. zastavit chod centrálního hydrogenerátoru HG i čerpadla Č (pokud nebylo nezastaveno již dříve).

Poznámka: Přepouštěcí ventil V3 je vhodné umístit co nejdále od hydrogenerátoru HG a využívat tak nucenou cirkulaci maziva k jeho kultivaci (hnětení).

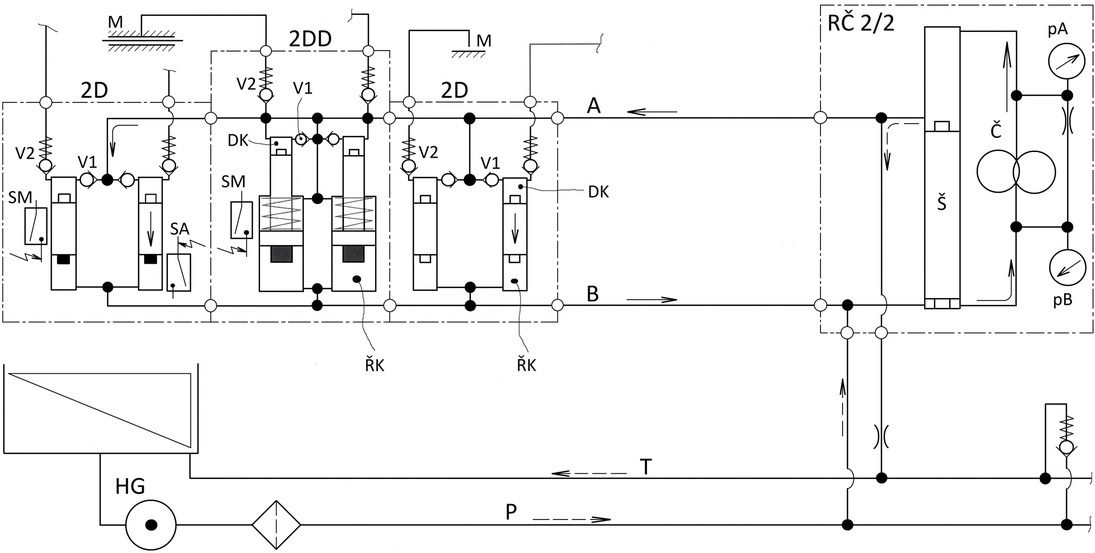

Dávkovače v průběhu vytlačování maziva z dávkovacích komor směrem k připojeným mazacím místům M. (Zdroj: archiv Ing. Brabce)

Patentovaný vynález

Nová řada jednokomorových dvoupotrubních dávkovačů 2D a 2DD je výsledkem vynálezecké činnosti, viz čs. patent č. 305091; způsob odvádění přebytečného maziva z řídicích komor je řešen podle přihlášky vynálezu PV 2017-759 (ve vazbě na čs. patent č. 306823).

Diferenciální píst umožní nahradit vysokotlaký centrální zdroj maziva středotlakým zdrojem, přičemž zůstává zachována schopnost překonávat vysoké protitlaky mazacích míst i překonávat vysoké vnitřní hydraulické odpory rozvodných prvků CMS.

Z důvodu technické jednoduchosti a nenáročnosti výroby jsou nové dávkovače schopny cenově konkurovat nejen dvoukomorovým dvoupotrubním dávkovačům, ale i progresivním rozdělovačům a jednopotrubním dávkovačům.
