Ještě všestrannější upínací držáky

Výrobce nástrojů Paul Horn se sídlem v německém Tübingenu nabízí pro potřeby zapichování nástrojový systém 229 s různým provedením držáků. Nové držáky jsou vybaveny dvěma přípojkami pro přenos chladicí kapaliny a čtyřhrannou stopkou, přičemž kompaktní provedení z vysokopevnostní oceli zajišťuje přesnost i dlouhou životnost.

Reklama

Společnost Paul Horn má ve svém portfoliu nástrojů více než 25 000 standardních položek v mnoha variantách. Patří sem také zapichovací nástrojový systém 229 s různým provedením držáků.

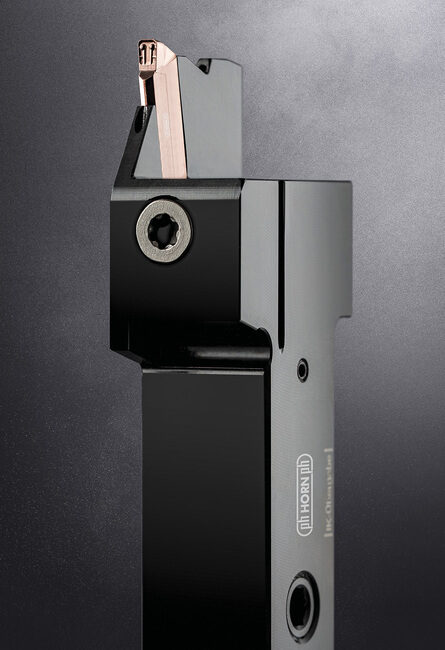

Nový držák zapichovacího systému Horn 229 nabízí dvě přípojky chladicí kapaliny. (Zdroj: SK Technik)

Aby firma Horn poskytla uživateli ještě větší všestrannost, spojila vlastnosti různých držáků do jednoho. Nový nástrojový držák nyní kombinuje dvě přípojky pro přenos chladicí kapaliny, a to prostřednictvím závitového otvoru na boku držáku, nebo přímo vnitřním převodem na kontaktní plochu břitové destičky. Chladicí kapalina se pak přes upínací palec destičky dostává přímo k řezné hraně a přes boční otvor cíleně do volné oblasti, což zajišťuje vysoký řezný výkon.

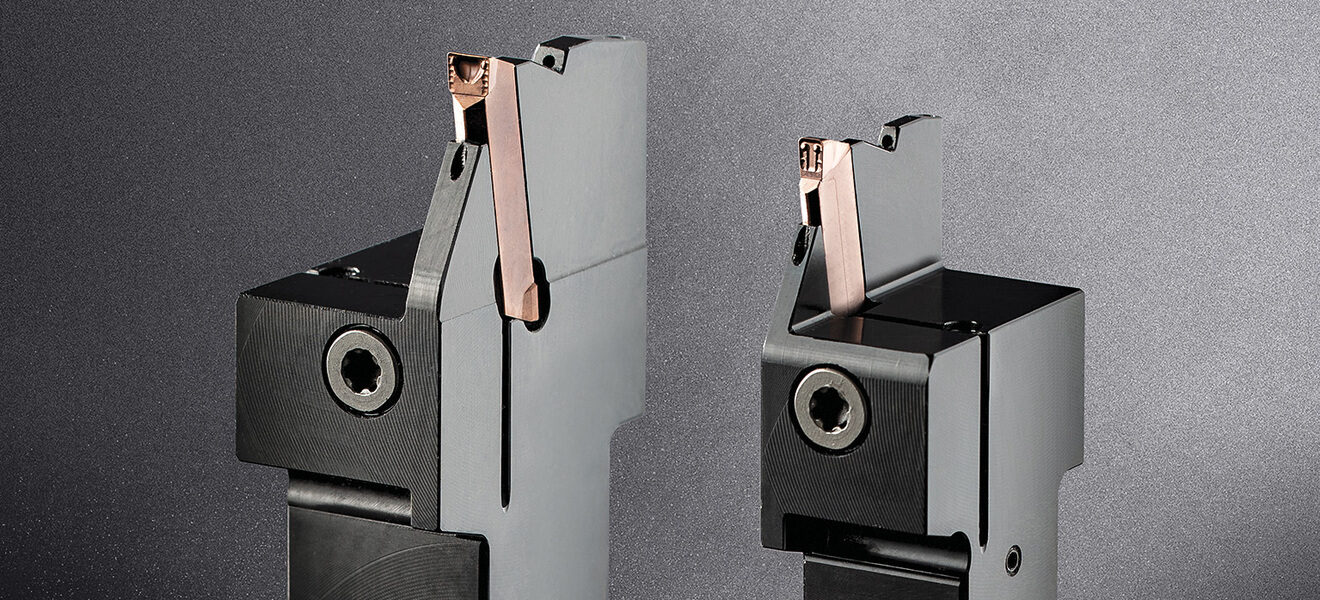

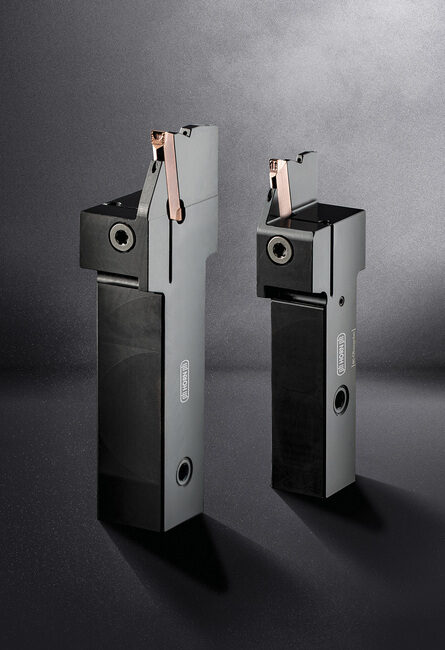

Do portfolia nástrojů Paul Horn, které čítá více než 25 000 standardních položek v mnoha jednotlivých variantách, patří i zapichovací systém 229 s různým provedením držáků. (Zdroj: SK Technik)

Společnost Horn nabízí tento držák v kompaktním provedení se čtyřhrannou stopkou ve velikostech 16 x 16, 20 x 20 a 25 x 25 mm. Dostupné jsou všechny velikosti držáků, konkrétně pro šířky řezu 3, 4, 5, 6 a 8 mm. Hloubka zapichování není ve výsledku závislá na velikosti držáku nástroje. Držáky jsou vyrobeny z vysokopevnostní oceli, což zajišťuje vysokou přesnost uložení destiček i dlouhou životnost celého systému.
