Revoluční hybridní výrobní stroj kombinuje obrábění a navařování

Yamazaki Mazak poprvé na veletrhu EMO 2015 představil svůj revoluční nový hybridní stroj, který kombinuje aditivní výrobní technologii s možnostmi současného provádění více úkolů.

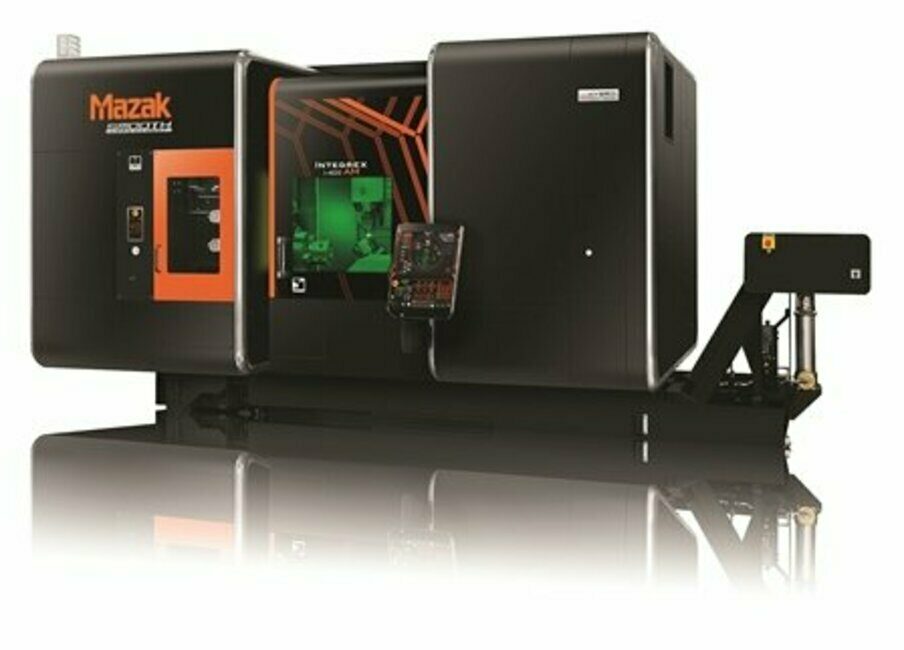

Integrex i-400 AM začleňuje aditivní výrobní technologii Direct Energy Deposition do nejvyspělejšího 5osého stroje umožňujícího provádět najednou více operací. Výsledkem je kombinace aditivní a subtraktivní výrobní technologie v jediné platformě.

Integrex i-400 AM využívá vestavěný 1kW vláknový laser ke tvorbě taveniny z kovového prášku, která je následně po vrstvách nanášena pomocí vzájemně vyměnitelných navařovacích hlav. Tyto hlavy jsou ve stroji uloženy ve standardním zásobníku pro 36 nástrojů a umožňují automatické výměny nástrojů pro aditivní a subtraktivní technologie, čímž přispívají ke zkrácení výrobního cyklu. Po dokončení aditivního výrobního procesu přichází na řadu funkce více současných operací, v rámci které je provedeno finální opracování součásti.

Nejnovější generace stroje I Integrex i-400 AM byla poprvé představena na veletrhu JIMTOF v roce 2014 a v současnosti zahrnuje také kompletní NC stůl s ovládáním v osách A a C. Tento stůl umožňuje souběžné obrábění i navařování ve všech 5 osách, čímž ještě více zdokonaluje aplikační geometrii, které lze dosáhnout.

Reklama
Reklama
Reklama
Integrex i-400 AM kombinuje aditivní výrobní technologii s funkcí současného provádění více úkolů a bude jedním z dominantních exponátů stánku firmy Mazak na veletrhu EMO 2015.

Technologii Integrex i-400 AM lze používat k povlakování s použitím široké škály typů materiálů včetně nerezové oceli, slitin niklu a mědi. Aplikace vystavené na EMO 2015 ukazovaly vysoce náročnou kombinaci odebírání uhlíkové oceli a navařování materiálem Inconel 718. Tato schopnost spojit různé materiály činí ze stroje perfektní řešení pro celou řadu aplikací, počínaje opravami stávajících opotřebených či poškozených součástí, až po přidávání kritických prvků či výrobu zcela nových dílů.

Integrex i-400 AM byl vystaven se dvěma novými vysoce výkonnými hlavami. Konkrétně se jedná o hlavu pro vysokorychlostní navařování umožňující rychlé nanášení materiálu a vytvářející návar o velikosti 3 mm × 1 mm a hlavu pro jemné navařování určenou k vytváření složitějších struktur prostřednictvím navařeného materiálu o velikosti 1 mm × 0,5 mm. To vše vytváří značnou flexibilitu při opracování a umožňuje nasazení stroje v širokém spektru aplikací.

Stroj Integrex i-400 AM, který je nyní dostupný i s řídicím systémem SmoothX, umožňuje kompletní obrábění v 5 osách pro efektivní opracování prizmatických kulatých obrobků s komplikovanými profily a také prvků s téměř síťovou strukturou, které byly vytvořeny pomocí integrované aditivní technologie. V případě potřeby lze také hotové díly označit laserem s využitím stejné technologie hlavy, díky čemuž se Integrex i-400 AM stává skutečně univerzálním výrobním prostředkem. Tento hybridní stroj je ideálním řešením při výrobě s vysokou přidanou hodnotou.

Konkrétně se Integrex i-400 AM i nadále pyšní špičkovou výkonností, která je charakteristická pro nejkvalitnější stroje této řady i včetně rychloposuvu o hodnotě 50 m.min-1, hlavního vřetena o rychlosti až 3 300 ot.min-1 a výkonu 30 kW a frézovacího vřetena o rychlosti 12 000 ot.min-1 a výkonu 22 kW, což je dokonalá kombinace pro celou řadu vysoce náročných oblastí použití.

Součástí stroje Integrex i-400 AM je i SmoothX, což je nejnovější generace řídicího systému od firmy Mazak, která má ergonomický design k usnadnění práce obsluhy. Ovládací panel má 19palcovou dotykovou obrazovku a lze jej naklopit a otočit tak, aby vyhovoval postavě obsluhy.

Nové rozhraní „Quick Mazatrol“ rovněž snižuje množství stisknutí kláves při psaní konverzačního programu až o 38 % v porovnání s předchozí verzí. Ovládání subtraktivního obrábění a aditivního navařování je plně integrováno do řídicího systému, poskytujícího jediné a ergonomicky řešené rozhraní, ze kterého může obsluha snadno programovat a sledovat všechny aplikace.

Alan Mucklow, výrobní manažer pro evropskou skupinu Yamazaki Mazak, k tomu podotýká: „Aditivní výrobní technologie představuje jeden z největších pokroků, kterých bylo dosaženo v oblasti inženýrství za poslední roky. Mazak má vedoucí postavení při vývoji stroje, který dokáže kombinovat aditivní výrobní technologii a kompletní subtraktivní obrábění v 5 osách, což z něj činí skutečný příklad univerzální výroby. Integrex i-400 AM patřil mezi naše dominantní stroje na loňském veletrhu EMO a současně představil zásadní krok z hlediska možností obrábění. Vzhledem k potenciálu aditivní výrobní technologie, která nejenom drasticky snižuje míru odpadovosti materiálu v porovnání s ostatními výrobními metodami, ale má také schopnost kombinovat různé kovy a slitiny, jsme přesvědčeni, že Integrex i-400 AM znamená začátek revoluce hybridního obrábění.“

Yamazaki Mazak

IGeistova@mazak-ce.cz

https://www.mazakeu.cz/
