Temná zákoutí laserového svařování

Článek nahlíží na technologii laserového svařování střízlivýma očima technika. Vedle mnohých nesporných výhod této technologie je totiž nutné být si vědom také jejích nevýhod.

Doc. Libor Mrňa

Absolvoval MU v Brně. Přes dvacet let se v průmyslu zabýval technologiemi laserového dělení materiálu, laserového svařování a povrchového kalení laserem. V současnosti vede na ÚPT AV ČR výzkumnou skupinu Laserové technologie. Souběžně působí na Fakultě strojního inženýrství  VUT v Brně na Ústavu strojírenské technologie; vyučuje předmět Speciální metody svařování.

Reklama

Rozhodně je pravdivé, že rychlost laserového svařování (tedy i výrobní produktivita) je daleko vyšší v porovnání s klasickými obloukovými technologiemi. Pokud budeme srovnávat s těmito technologiemi velikost laserového svaru, tato je citelně menší – štíhlejší. Z toho zákonitě vyplývají i menší deformace vzniklého svařence. To jsou nezanedbatelné výhody. Ale má tato metoda i své nevýhody? Samozřejmě v první řadě čtenáře napadne cena. To je sice pravda, ale díky výše uvedeným pozitivům se váhy dají přechýlit na plusovou stranu stupnice. Existují i další nevýhody?

Reklama
Reklama

Z technologického hlediska lze konstatovat, že ano. Souvisejí s malou velikostí svaru v porovnání s hmotou okolního materiálu a s rychlostí ohřevu. Dá se říci, že v porovnání s obloukovými metodami svar vznikne velice rychle, související teplo nutné pro vznik svarové lázně se nestačí šířit do okolí. Díky tomu vzniká horký svar a studené okolí. Následně dochází k velmi rychlému ochlazování svaru. Důsledky mohou vést ke vzniku horkých trhlin nebo ke vzniku nežádoucích struktur ve svarovém kovu a tepelně ovlivněné oblasti. Velmi záleží na druhu svařovaného materiálu. Pokud svařujeme konstrukční a hlubokotažné oceli s nízkým obsahem uhlíku, tak výše uvedené problémy nehrozí. Ani u austenitických ocelí se nemusíme obávat vzniku křehkých struktur (ale již mohou vznikat horké trhliny). U ostatních materiálů, tedy ocelí s vyšším obsahem uhlíku, u některých typů hliníkových slitin je však toto nebezpečí reálné.

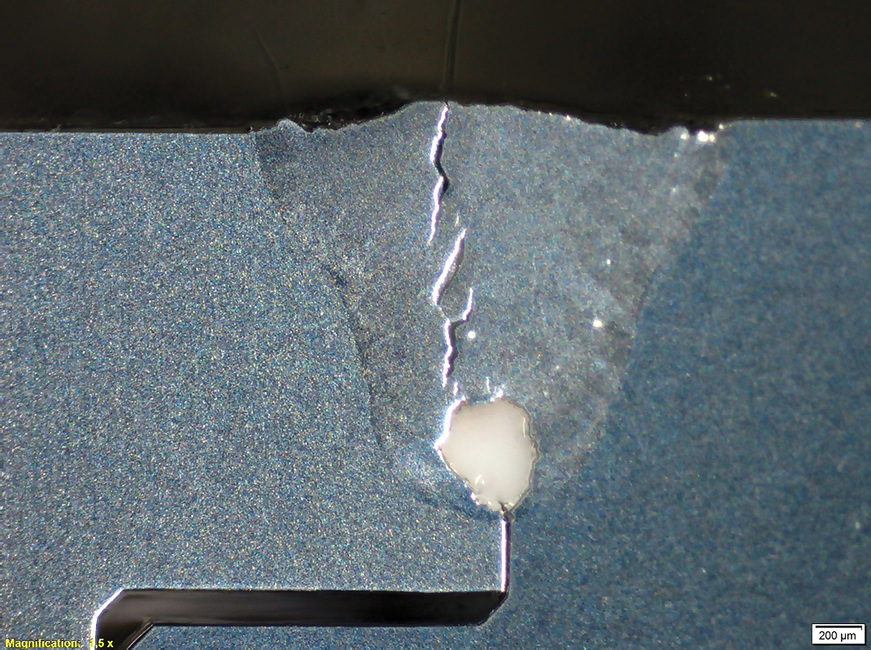

Heterogenní laserový svar dvou typů hliníkových slitin s trhlinami zatepla. (Zdroj: ÚPT)

Pro odhad fází ve svarové mikrostruktuře je nutné změřit rychlost ochlazování svarového kovu. To však není jednoduchá věc ani při obloukovém svařování, u laserového svařování je měření ještě o úroveň komplikovanější. První, co technologa napadne, je využít měření teploty pomocí termočlánků. S tím však souvisí několik důležitých faktů:

  • velikost a hmota obvyklých termočlánkových drátů (průměr 0,5–0,7 mm) není zanedbatelná v porovnání s velikostí laserového svaru;
  • při svařování vznikají mezi svarovou lázní a okolním materiálem vysoké teplotní gradienty;
  • termočlánkem neměříme teplotu ve svaru, ale v jeho blízkém okolí.

Bohužel tyto skutečnosti v principu neumožňují přesně a rychle změřit žádanou rychlost ochlazování – i malé změny v poloze termočlánku vůči svaru (v řádu desetin mm) vedou k velkým změnám ve výsledcích, měření jsou nereprodukovatelná. Tepelná setrvačnost termočlánku vnáší navíc do měření časových změn teploty zkreslení.

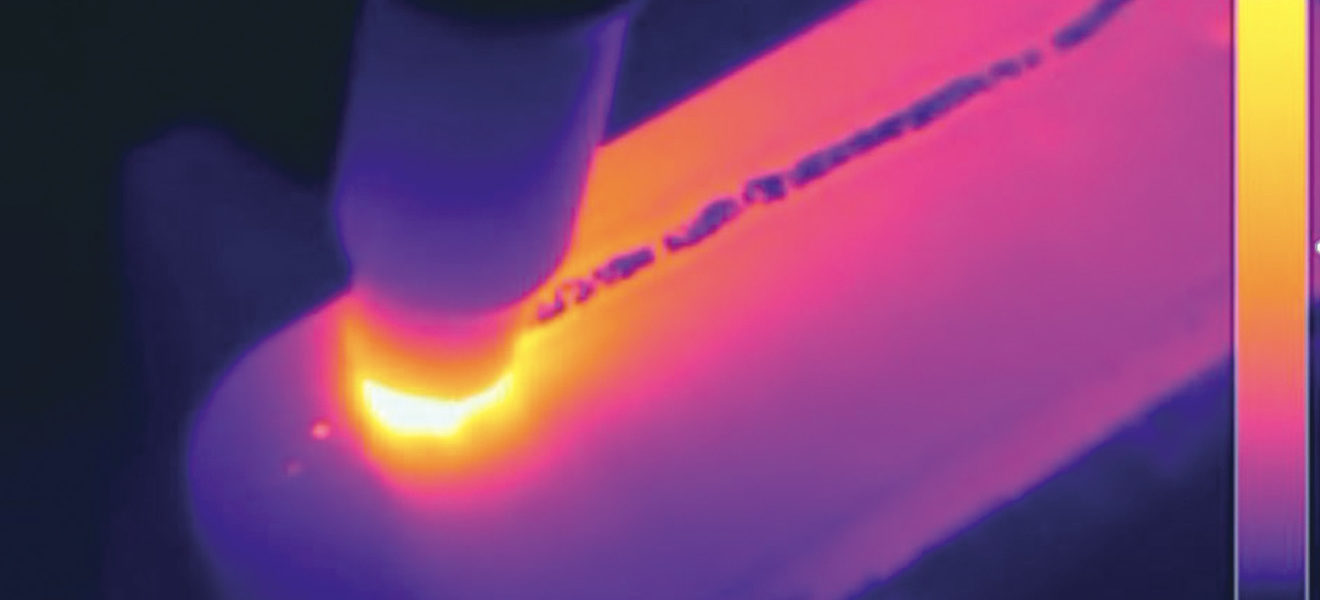

Termografický snímek svařování uhlíkové oceli metodou TIG. (Zdroj: ÚPT)

Bezkontaktní měření nebo pyrometr

Také bezkontaktní měření teploty přináší problémy související s fyzikálními principy. Jednak běžně dostupné a stále levnější termokamery měří do teploty pouze cca 350 °C. Takže potřebujeme speciálnější termokameru, ale i s ní se osa svaru jeví tmavá, zdánlivě nejchladnější. Fyzikálně je to pochopitelně nesmysl. Termokamera primárně snímá radiační tok, teplota se následně vypočte z tohoto toku a z emisivity povrchu. Při ochlazování svaru a vlivem vzdušného kyslíku povrch oxiduje a dochází k významným změnám emisivity, což způsobuje odchylky ve výpočtu skutečné teploty v daném místě. Poslední možností je měření pyrometrem, nejlépe dvoupásmovým. Zde je nutné uvážit, zda měřicí ploška pyrometru má stejný nebo menší průměr než vznikající svar. Pokud není splněna tato podmínka, měříme průměrnou teplotu celé plošky, tedy nepřesné měření. Naštěstí existují i pyrometry s průměrem měřicí plošky cca 1 mm. Konečně dostáváme křivku, ze které lze vypočítat kýženou rychlost ochlazování mezi teplotami 800 °C a 500 °C. V daném intervalu je tedy rychlost ochlazování cca 60 °C za sekundu. Perfekcionista může konstatovat, že je to rychlost ochlazování povrchu, ale co uvnitř svaru? Zde je nutné se spolehnout na možnosti simulačních programů a verifikovat výpočty právě podle těžce naměřených povrchových teplot. Svařovací technolog nejspíše pro daný materiál vyhledá jeho ARA diagram, aby se poučil, jaké že struktury ho čekají. Jenže zjistí, že ochlazovací křivky jsou vyneseny pouze cca do 5 °C za sekundu. Jeden vtipálek poznamenal, že v každém ARA diagramu je i křivka rychlosti ochlazování pro laser – svislá osa Y! Potřebné údaje v dnešní době nejsou a struktury je možné studovat pouze z reálných vzorků. Z popsaného plyne, že temných zákoutí při laserovém svařování může být i víc a v technické praxi nezbývá nic jiného než mnohé věci ověřit experimentálně, pokud má výsledek splňovat požadavky. Navíc je nutné mít také na paměti, že údaje uvedené v produktových listech o svařitelnosti platí pouze pro obloukové svařovací metody. Při laserovém svařování může být výsledek jiný. To na základě výše uvedeného platí i pro případné předehřevy počítané dle EN ČSN 1011. V této oblasti je proto nutný další výzkum, aby praktičtí svařovací technologové mohli pracovat.

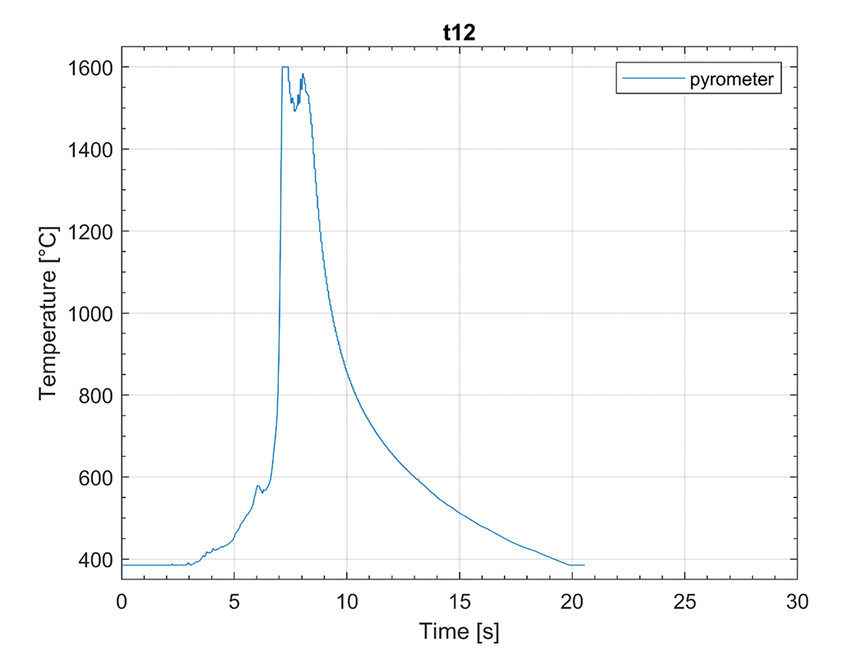

Záznam teploty v ose svaru z pyrometru při laserovém svařování martenzitické korozivzdorné oceli. (Zdroj: ÚPT)

Pracoviště laserových technologií na ÚPT se zabývá nejenom osvětlováním výše popsaných temných zákoutí laserového svařování, ale i dalším studiem laserového svařovacího procesu a rozvojem pokročilých laserových technologií, jako jsou skenerové svařování či svařování s dynamickým tvarováním laserového svazku (wobbling), a konečně také hybridními metodami laser-TIG a v blízké budoucnosti i laser-MIG. V poslední době se také testuje 3D tisk metodou WAAM – tedy navařování drátu obloukovými metodami.
