Buňkový skladovací systém pro zpracování profilů

Asi nejvíce nestandardní skladovací systém v německy mluvících zemích se aktuálně nachází v Lüdenscheidu. Společnost Fischer Elektronik zde ve svahu vybudovala sedmnáct metrů vysoký buňkový skladovací systém.

Tento sklad s konstantní vlhkostí vzduchu se používá ke skladování hliníkových profilů a je osvětlen LED žárovkami, buď ve firemních barvách společnosti Fischer, nebo v barvách obchodního partnera.

Reklama
Reklama
Reklama

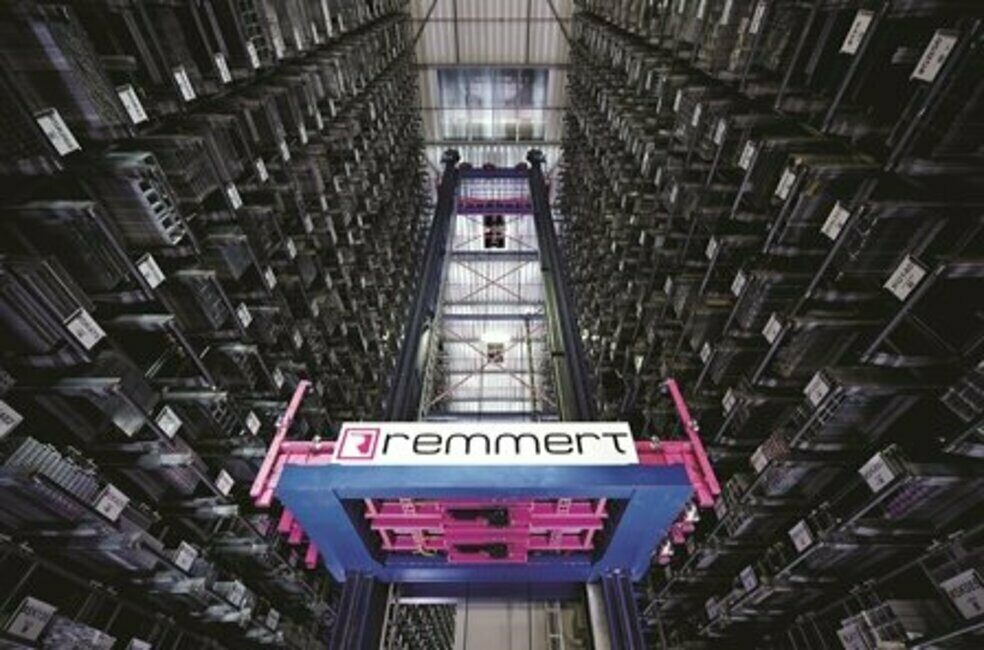

Skladovací systém společnosti Fischer Elektronik je osvětlen LED žárovkami.

Obchodní branže je velmi orientovaná na design. Kromě toho máme celou řadu zákazníků ze světelného průmyslu. Proto je pro nás důležité, aby naše investice do automatizovaného skladu našim zákazníkům byla také přiměřeně prezentována,“ vysvětluje Patrick Fischer, jednatel společnosti Fischer Elektronik.

Detaily skladovacího systému, např. jeho LED osvětlení, považují odborníci na logistiku za technickou hračku, ale buňkový skladovací systém Remmert může nabídnout mnohem více – od skladu s konstrukcí zásobníku postaveného v prudkém svahu až po kontrolu vlhkosti vzduchu, která zejména na jaře a na podzim brání při skladování profilů vzniku kondenzátu, který by jejich povrch mohl poškodit.

Propojení skladu s výrobou

Pro získání drahocenné výrobní plochy byl buňkový skladovací systém s konstrukcí zásobníku zřízen vedle výrobní haly na ploše 504 m². Sklad se skládá z regálové uličky s celkem 2 100 kazetami, z nichž každá má nosnost 1,5 t. Pro uchycení nákladu se používá regálový obslužný přístroj se dvěma prostředky, který může provádět až padesát dvojitých cyklů za hodinu. Dvanáct vyskladňovacích stanic spojuje externí sklad tyčového materiálu přes otvory přímo s dvouposchoďovou výrobní halou a dvanácti pilami. Propojení výrobních strojů značky Kaltenbach a Pressta Eisele provedli odborníci na automatizaci ze společnosti Remmert mechanicky a procesně přímo ke skladu. Zbudování neprodyšných vrat u každé pilové stanice brání vzniku kondenzátu na materiálu.

Jednou z mnoha zvláštností tohoto projektu je zaskladňovací stanice, která je vybavena integrovanou funkcí rychlé změny s příčnými pojízdnými vozíky. Také je možné například při kontrole kvality provést v zaskladňovací stanici meziuskladnění více kazet současně. Vyskladňovací stanice jsou částečně vybaveny rychloměniči. Tak je možné u každé stanice současně připravit více kazet. Tímto způsobem je i u malých zakázek na opracování možné optimální vytížení strojů. Systém skladového hospodářství PRO WMS Enterprise komunikuje přes rozhraní přímo se systémem HOST společnosti Fischer a dostává tak všechny informace o obráběcích procesech.

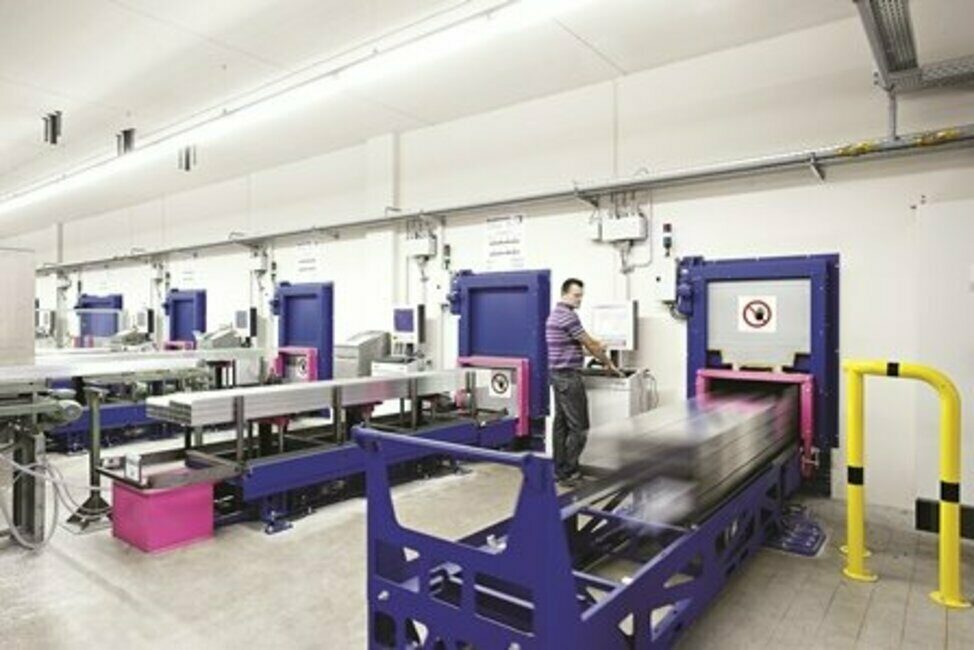

Odborníci na automatizaci ze společnosti Remmert propojili sklad přímo s výrobními sklady včetně neprodyšných vrat u každé pily.

Halová plocha větší o 1 500 m²

Navzdory enormním stavebním nákladům se integrace vysokoregálového skladu vyplatila. Základní skladovací plocha se oproti dosavadnímu řešení zmenšila o šedesát procent, společnost Fischer Elektronik tak získala zhruba 1 500 metrů čtverečních výrobní plochy navíc. Časová úspora při manipulaci s materiálem činí více než 75 %. „Společnost Remmert začlenila montáž a uvedení do provozu optimálně do našich pracovních procesů s cílem omezit narušení výroby na nezbytné minimum. Například všechny kabely byly předem konfekcionovány, takže mohly být pomocí zásuvných systémů velmi rychle připojeny. Kromě toho za nás společnost Remmert převzala naskladnění kazet do skladu,“ říká Patrick Fischer. Firma má dnes k dispozici skladovací systém, který je připraven přesně na míru jejím individuálním požadavkům. „Zatímco ostatní dodavatelé se pokoušeli využívat standardních řešení, společnost Remmert od samého začátku vycházela velmi intenzivně vstříc našim požadavkům. V této souvislosti byly jistě značným přínosem velké zkušenosti společnosti s výrobou speciálních strojních zařízení,“ vysvětluje Patrick Fischer důvody pro výběr tohoto dodavatele.

Remmert

Josef Chromý

josef.chromy@exinco.cz

www.exinco.cz
