Efektivní nástroje na vrtání a rovinné frézování

Společnost Ceratizit rozšiřuje svoje portfolio řezných nástrojů o další novinky z oblasti vrtání a rovinného frézování. Představuje vrták WPC-Change s výměnnou TK hlavou, který nabízí moderní řešení pro udržitelné a nákladově hospodárné vrtání při zachování maximálního výkonu, a novou řadu čelních fréz MaxiMill 273-08 s vyměnitelnými břitovými destičkami s 16 břity a s hloubkou řezu až 5 mm. Tyto nové nástroje kombinují vysoký obráběcí výkon, optimální životnost nástroje, flexibilitu, přesnost a dobrou kvalitu povrchu.

Jan Gryč

Vystudoval VUT v Brně v oboru Strojírenská technologie v bakalářském programu a následně v magisterském programu obor Výrobní technologie a průmyslový management. Jeho specializací byly technologie obrábění a tváření, avšak k obrábění měl po celou dobu jeho praxe blíže. Jeho praxe sahá až do doby, kdy existovaly firmy Praga Vysočany a Avia Letňany, kde se vyučil a následně složil maturitní zkoušku v oboru Technologie obrábění. Praktickým životem si prošel několika pozicemi v oboru strojírenství.
V současné době již 14. rokem pracuje ve firmě Ceratizit na pozici technický ředitel a věnuje se všemu kolem třískového obrábění, ve kterém je firma Ceratizit lídrem na trhu.
Jeho největším koníčkem je nezahálet a to praktikuje v pracovním i osobním životě. Nevyhýbá se žádnému pohybu a ve volném čase aktivním pohybem kompenzuje hodiny strávené v kanceláři. Vynikající zázemí mu k tomu všemu vytváří rodina, bez které by to prý dobře nefungovalo, jak sám dodává.

Reklama

Díky široké škále vrtacích nástrojů a hlubokým znalostem v obrábění otvorů má Ceratizit vždy perfektní řešení a umí pokrýt rozmanité požadavky zákazníků. Vysoce výkonné vrtací nástroje ze slinutého karbidu (tvrdokovu) od této firmy jsou první volbou pro dosažení vynikajícího výkonu v procesu vrtání.

Nový vrták WPC-Change – vrtání s licencí na udržitelnost a efektivitu

Vrtání malých až velkých otvorů vrtáky z HSS, TK, nebo vrtáky s vyměnitelnými břitovými destičkami? Pro mnoho uživatelů je možnost výběru z jednoho zdroje hlavní prioritou a skutečnou výhodou. Dalším novým přírůstkem v programu vrtání u Ceratizit je vrták WPC-Change s výměnnou TK hlavou, který nabízí moderní řešení pro udržitelné a nákladově hospodárné vrtání při zachování maximálního výkonu. Kromě dlouhé životnosti vynikají tyto nástroje svou univerzálností, spolehlivým odváděním třísek, vynikajícím samostředěním a snadnou obsluhou.

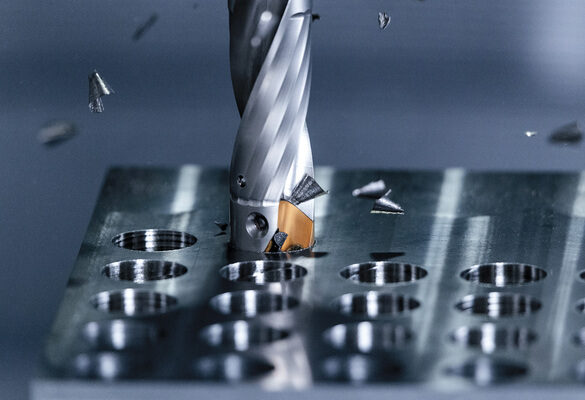

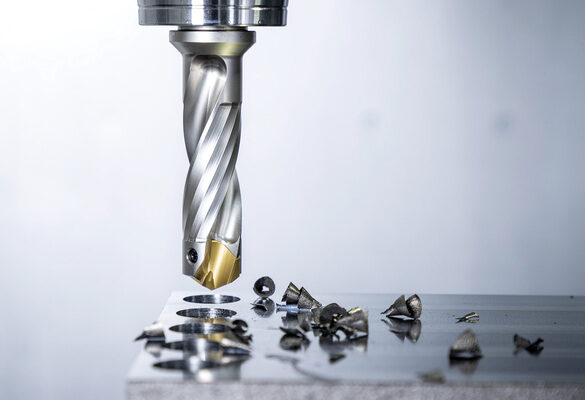

Ceratizit spojil výhody monolitních TK vrtáků s flexibilitou výměnných systémů. Nový rychlovýměnný vrták WPC-Change s TK hlavou nabízí hospodárné a efektivní vrtání zaměřené na bezpečnost, výkon a udržitelnost díky minimální možné spotřebě zdrojového slinutého karbidu. (Zdroj: Ceratizit)

Řešení na všechno
Bez ohledu na to, který materiál nebo skupina materiálů způsobuje zákazníkům starosti, Ceratizit má ve svém sortimentu vždy správný nástroj s garancí spolehlivosti, výkonu a dlouhé životnost. Zejména monolitní vrtáky řady WTX nabízejí vysoce výkonné a spolehlivé řešení pro téměř veškeré aplikace. Rádi se chlubíme prvním čtyřbřitým vrtákem na trhu – WTX-HFDS a tříbřitým vrtákem WTX-Feed. Tyto vrtáky nastavily nové hranice v hospodárnosti a použitelnosti. Program Ceratizit nezapomíná ani na uživatele, kteří preferují poměr výkonu a ceny, a v programu Standard je také široký výběr vrtáků.

Čas na změnu
Mnoho výrobců v dnešní moderní době hledá cenově uvědomělá a udržitelná řešení při zachování vysoké kvality. Není vždy snadné toto zkombinovat, ale naše nové vrtáky WPC-Change s výměnnou TK hlavou s geometrií UNI jsou vzorovým příkladem.

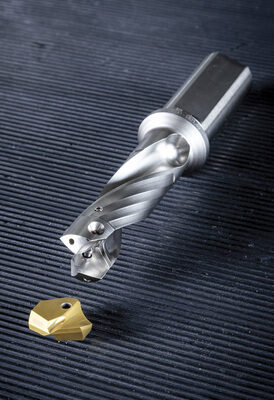

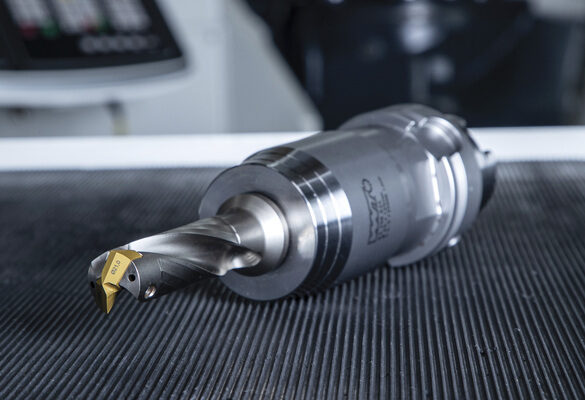

Konstrukčně vyladěný vrták WPC-Change nabízí odolný HSS držák a výkonnou TK hlavu s UNI geometrií pro univerzální použití. (Zdroj: Ceratizit)

Naši vývojáři zkombinovali výhody vrtáků ze slinutého karbidu s flexibilitou výměnného systému a výsledkem je řešení, které nabízí odolné HSS tělo vrtáku s vyměnitelnou TK hlavou. Tím se spotřeba zdrojového tvrdokovu minimalizuje na udržitelnou úroveň. Výsledkem je udržitelně šetrné a nákladově efektivní řešení. Dalším bonusem je rychlá a snadná výměna TK hlavy přímo ve stroji.

Reklama
Reklama
Reklama

Univerzální použití
Pro zahájení tohoto projektu jsme do programu zařadili délky 3xD a 5xD od průměru 14 až 30 mm odstupňované po desetině a u větších průměrů od 26 mm odstupňované po 0,5 mm. Vyměnitelné TK hlavy jsou v geometrii UNI opatřené moderním odolným PVD povlakem TPX74S. Vrcholový úhel vyměnitelné TK hlavy je 135°. Samozřejmostí je vnitřní přívod pro chladicí řeznou kapalinu. Tato kombinace předurčuje vrták k univerzálnímu použití s první volbou do ocelí a litin na všech CNC strojích. Stabilitu spoje a procesní bezpečnost umocňuje upnutí TK hlavy šroubem Torx Plus.

Udržitelnost je závazek
Vrták WPC-Change, tak jak je patrné z názvu, přináší pozitivní změnu s ohledem na čím dál více diskutované udržitelné chování ke zdrojům a přírodě. Cestu udržitelnosti firma Ceratizit bere vážně a svůj program a výrobu cíleně přizpůsobuje novým trendům. A jako přední výrobce řezných nástrojů, který vyrábí nástroje již od základních surovin, se chce stát pionýrem v udržitelnosti a zdravém globálním přístupu ke zdrojům a výrobě.

MaxiMill 273-08 – fréza vyladěná až po zuby

Pokud hledáte všestranné a nákladově efektivní řešení pro rovinné frézování, určitě budete hledat čelní frézy s vyměnitelnými břitovými destičkami. Tyto nástroje kombinují vysoký obráběcí výkon, optimální životnost nástroje, flexibilitu, přesnost a dobrou kvalitu povrchu. Všechna tato kritéria splňuje řada čelních fréz MaxiMill 273 od společnosti Ceratizit. Nová řada fréz MaxiMill 273-08 s negativní oboustrannou destičkou s 16 břity je dimenzovaná pro hloubky řezu až 5 mm, tím posouvá stávající ekonomické standardy.

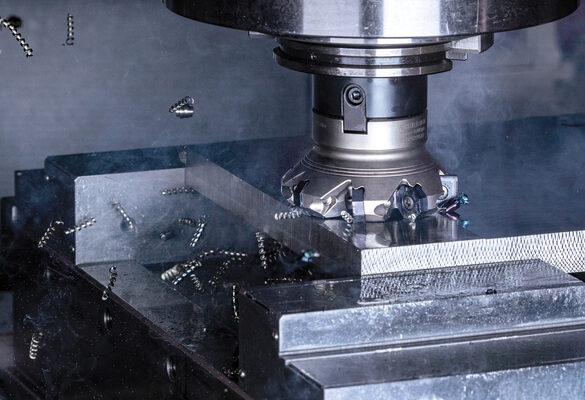

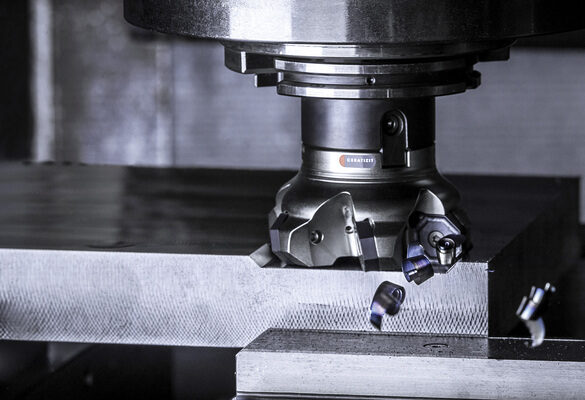

Čelní fréza MaxiMill 273-08 s hloubkou řezu až 5 mm a 16 břity na destičce je unikátem mezi frézami pro rovinné frézování a přináší uživatelům vysokou efektivitu. (Zdroj: Ceratizit)

Vyladěná konstrukce
Řada MaxiMill 273 kombinuje dvě své hlavní přednosti:

1. negativní břitové destičky lze použít z obou stran a v tomto případě až 16x;

2. pro optimální řez je nutná ideální poloha negativní destičky v těle frézy.

Díky těmto vlastnostem si frézy MaxiMill 273 pevně zajistily místo v nástrojových magazínech, a zejména v hromadné výrobě odlitků.

Další výhodou je 45° úhel naklonění břitové destičky v řezu, který nabízí možnost sražení hran pod uvedeným úhlem.

Mimořádnou výzvou je vysoká rychlost posuvu, a to až 2 mm na otáčku. Z tohoto důvodu je řada MaxiMill 273 k dispozici také s úzkou zubovou roztečí, kde břitové destičky jsou z důvodu úspory místa upnuté pomocí upínacích klínů. U širší rozteče zubů je upínání destiček řešeno standardně pomocí šroubků.

Další nutnou podmínkou pro optimální a klidný chod je nepravidelná rozteč zubů, která je aplikována u celé řady MaxiMill 273 od průměru 63 mm až do průměru 160 mm.

Stávající systém 273-06 s maximálním úběrem 3,5 mm pokrývá většinu aplikací od hrubování až po dokončování. Nový systém 273-08 nabízí úběry až 5 mm a vychází vstříc požadavkům na aplikace s větší hloubkou řezu. V těchto případech lze dosáhnout maximální hospodárnosti a efektivity obrábění.

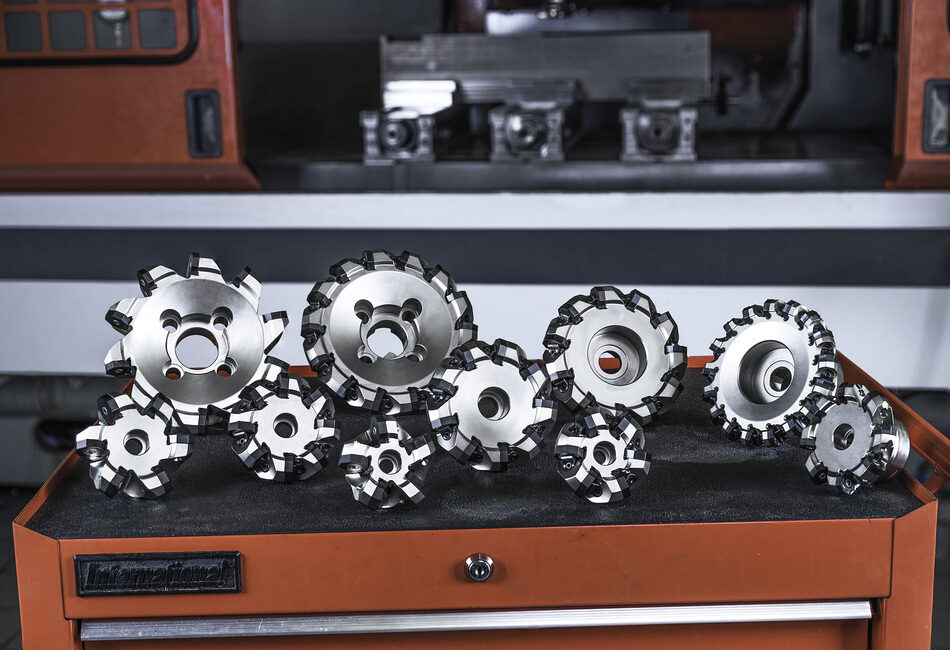

Rodina rovinných fréz MaxiMill 273 nabízí dvě velikosti VBD, široký výběr geometrií a TK tříd, a pokrývá rozsáhlé pole aplikací. (Zdroj: Ceratizit)

Široké aplikační použití
Vyměnitelné břitové destičky s označením ONKU 080608... pro systém MaxiMill 273-08 jsou k dispozici ve dvou geometriích a pěti TK třídách, a to pokrývá širokou škálu obráběných materiálů, od všeobecné oceli až po legované oceli, včetně litiny. Díky modernímu PVD i CVD povlaku se lze snadno přizpůsobit obráběnému materiálu a řezným podmínkám. Vysoká kvalita povlaku poskytuje optimální ochranu proti opotřebení a dlouhou životnost. Zvětšená tloušťka břitové destičky ONKU 08 (s = 6,5 mm) a velký rohový úhel 135° zlepšují stabilitu a přispívají k tomu, že systém je velmi spolehlivý, a to i při vysokých rychlostech a úběrech. Je třeba zmínit i snadnou manipulaci při výměně břitové destičky.

Potřebujete něco víc...
Frézování s frézou MaxiMill 273 je vysoce efektivní, všestranné a nákladově velmi zajímavé, a to díky 16 břitům na jedné destičce. Kdo hledá optimální poměr mezi cenou a výkonem na břit, tomu jej tento frézovací systém nabízí plnou měrou. Frézovací systém MaxiMill 273 kombinuje přesnost, vysoké řezné rychlosti, dlouhou životnost nástroje a vynikající kvalitu povrchu. Pokud by tento systém nesplňoval technologické požadavky, není nic snazšího než najít vhodný frézovací systém z širokého programu Ceratizit.


Umístění expozice firmy Ceratizit na veletrhu EMO 2023:
hala 5, stánek C69; hala 9, stánek G54
