Inovované vertikální obráběcí centrum

Pětiosé vertikální obráběcí centrum MCU 630V-5X se dočkalo v minulém roce inovačního projektu a rozšíření o novou variantu.

MCU 630V-5X je léty a desítkami spokojených zákazníků prověřený souvisle řízený pětiosý frézovací stroj pro přesné a produktivní obrábění, který si svoji pozici na trhu vydobyl nikoli množstvím, ale kvalitou a individuálním přístupem. Stroj vyniká robustní nosnou konstrukcí, která skrze tuhost přináší stabilitu a dlouhodobě stálou kvalitu obráběných rovinných i obecných tvarových ploch. Pro oko technika je dostatečně vypovídající pohled na obrázek na skelet stroje s patrnou koncepcí horní gantry a otočně-sklopný stůl.

Reklama
Reklama
Reklama

Konstrukční výhody

Hlavními výhodami v porovnání s konkurenčními produkty jsou důležité detaily, a to hlavně konstrukční. Jedná se o uložení vertikálního smykadla v saních. Mimo jiné i dvouosý stůl je vybaven nejmodernějšími technologiemi. Těmi jsou tři torque motory s průtokovým chlazením a hydraulickou indexací v libovolné poloze. Stroj si našel své zákazníky zejména v oborech, jako jsou výrobci forem a nástrojů, přesného strojírenství a v neposlední řadě i v průmyslu energetickém a automobilovém. Potenciál má pro oblasti zdravotnických pomůcek.

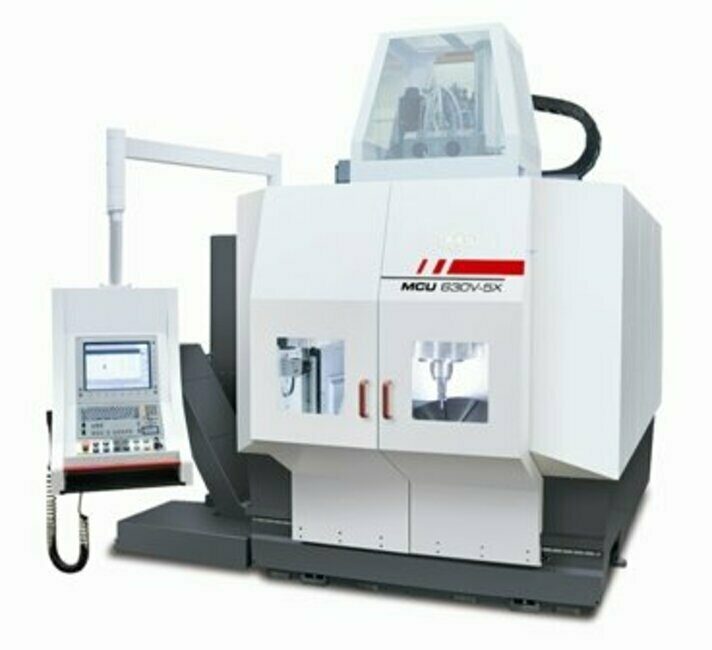

Obr. 1 Pětiosé vertikální obráběcí centrum MCU 630V-5X

Právě v subdodávkách pro automobilový průmysl se již před pár lety realizoval prodej jednoho kusu stroje. Jednalo se o ostravskou firmu Vamoz – servis, kde na stroji MCU 630V-5X v provedení Power obrábí formy pro litá kola osobních automobilů a různé další součásti pro automobilový průmysl z lehkých slitin. Další dodávky byly od firem VW Bratislava a Edscha Tools.

Obrábění složitých součástí

Na základě velmi dobrých zkušeností se Kovosvit MAS rozhodl realizovat nabízející se inovaci stroje MCU. Pro doplnění portfolia o stroj, který bude kompletně obrábět složité součásti přírubového charakteru, bylo nutné stroj vybavit vysokými otáčkami na stole a uzamykatelným vřetenem. Tím výrobce a hlavně jeho potenciální zákazníci získali výrobní nástroj vhodný pro frézování, vyvrtávání, vystružování a především soustružení, které přináší ještě větší geometrickou kvalitu a přesnost na rotačních plochách s obráběným průměrem – až 1 000 mm při otáčkách až 500 min-1. Jelikož stroj vychází z předchozích, byl i pro multiprofesní centrum zvolen CNC systém Sinumerik 840D.

Obr. 2 Obrábění formy pro litá kola osobních automobilů na stroji MCU 630V-5X v provedení Power

Předpoklady byly naplněny, první testovací „špony“ již padají ze stroje, první výsledky předznamenávají výborné vlastnosti. O takto inovovaný stroj mají již teď zájem přední tuzemští výrobci v oblasti leteckého průmyslu a první signály naznačují, že spolupráce bude i se zahraničními partnery v oblastech energetického a těžebního průmyslu. Jednoduše řečeno, stroj je vhodný pro každého kdo před frézováním nebo po něm nechce přepínat součásti na soustruh či karusel.

Ing. Zbyněk Ludačka

Kovosvit MAS
Ing. Milena Filipová
filipova@kovosvit.cz

www.kovosvit.com
www.strojimport.de
