Měření čistoty hydraulických kapalin

Jedním z nepostradatelných mechanických prvků, používaných při konstrukci a stavbě strojů, jsou v současné době hydraulické systémy. Pro své fyzikální vlastnosti byla zpočátku jako fluidní médium využívána voda. Tu postupem času nahradily výkonnější a dokonalejší kapaliny s vlastnostmi nezbytnými pro dlouhodobě spolehlivý provoz stávajících výkonných hydraulických systémů.

V současné době se již standardně v hydraulických systémech používají vysoce jakostní hydraulické oleje, které splňují a ve většině případů i vysoce překračují nejpoužívanější výkonnostní normy ISO 6743/4 a DIN 51 524.

Na moderní hydraulické oleje jsou kladeny vysoké nároky – termooxidační stabilita, vysoká mazivost, nízká pěnivost, dobrá odlučivost vzduchu, odolnost vysokým teplotám a tlakům, prodloužená životnost apod. Tyto všechny důležité parametry jsou při volbě hydraulického oleje brány již jako standardní. Proto volba nejvýkonnějšího hydraulického oleje nemusí vést k očekávané delší životnosti, pokud se při provozu hydraulického systému nezaměříme zejména na mechanické nečistoty.

Reklama
Reklama
Reklama

Filtrace hydraulických kapalin

Mechanické nečistoty jsou v hydraulických kapalinách přítomny vždy a zpravidla jsou i příčinou většiny závad a poruch těchto obvodů. Následné prostoje strojů a strojních zařízení sebou nesou vysoké ztráty. Nedokonalá filtrace hydraulických kapalin má za následek opotřebení jednotlivých prvků hydraulického okruhu, zejména však funkčních částí s malou vůlí (axiální a radiální pístová čerpadla, lamelová čerpadla, proporcionální ventily a rozvaděče apod.). Důsledkem je zvětšování vůlí, snižování tlaku, zadírání kluzných lapovaných ploch a následná nefunkčnost řízení hydraulického okruhu.

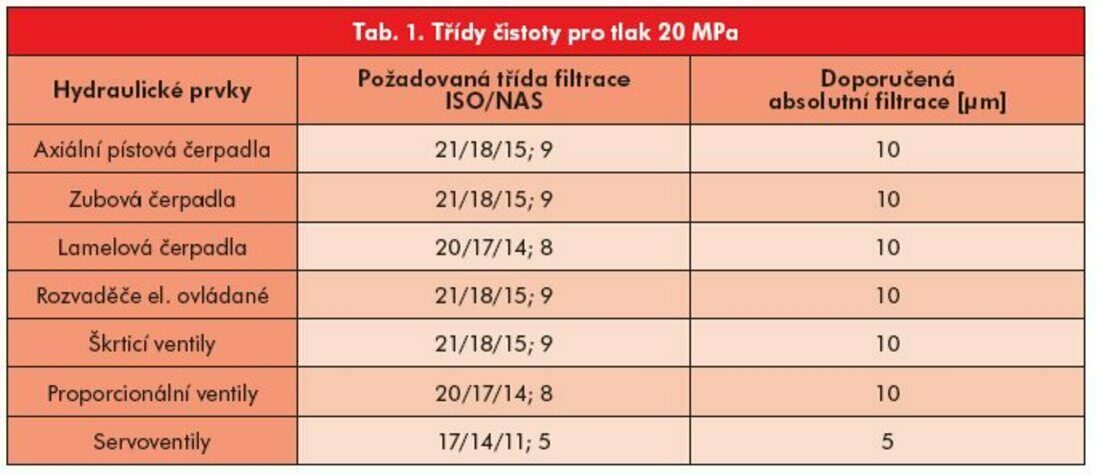

Tab. 1. Třídy čistoty pro tlak 20 MPa

Požadovaná čistota hydraulického oleje je dána citlivostí použitých komponentů a měla by být definována výrobcem zařízení. Rozhodující roli zde hraje i provozní tlak, kdy uvedené třídy čistoty (tab. 1) jsou stanoveny pro tlak cca 20 MPa. Při nárůstu provozního tlaku o cca 5 MPa se doporučuje zvýšit filtraci o 1 třídu. V některých případech se doporučuje nový hydraulický olej plnit do systému přes filtrační zařízení, a to min. přes 3–5µm filtry.

Jak měřit mechanické nečistoty

K měření hydraulických kapalin se v současné době používá řada norem. Nejpoužívanější je stanovení kódu čistoty podle ISO 4406, ISO 4407 a NAS 1638. Základem ISO 4406 je stanovení počtu částic v 1 ml kapaliny, a to částice o velikosti větší než 4 µm, >6 µm, >14 µm. Vlastní vyjádření se značí kódem, např. 21/18/15 (počet částic: >4 µm je 10 000–20 000, >6 µm je 1 300–2 500, >14 µm je 160–320).

Kód čistoty ISO 4407 měří částice opticky – mikroskopem (absolutní filtrace), kde se sledují částice >5 µm a >15 µm. Vyjádření je kódem např.–/18/15. Jednotlivé stupně jsou rozděleny stejně jako u ISO 4406.

Další často používanou metodou je NAS 1638. Zde se hodnotí množství nečistot ve 100 ml kapaliny. Sledované částice jsou rozděleny do skupin podle velikosti: 2–5 µm, 5–15 µm, 15–25 µm, 25–50 µm, 50–100 µm, >100 µm. K jednotlivým rozsahům je stanoven počet částic např: 2–5 µm – NAS 7 (počet částic od 80 000 do 160 000); 5–15 µm – NAS 8 (počet částic od 32 000 do 64 000); 15–25 µm – NAS 7 (počet částic od 2 850 do 5 700) atd. Následně se vybere nejvyšší naměřená NAS, která je výslednou naměřenou hodnotou.

Přístroje na měření kódu čistoty

Kód čistoty je stanovován podle rozložení počtu a velikosti pevných částic (distribuce) v oleji. Data lze získat různými metodami – absolutní filtrace (kalibrovaná síta, mikroskop – olej je kompletně přefiltrován) a světelné absorpční metody (laser, „bílé světlo“ tzn. měří se „stíny“, které generuje paprsek na detekčním snímači). Ne všechny přístroje však měří skutečný obsah mechanických nečistot.

Světelné absorpční metody

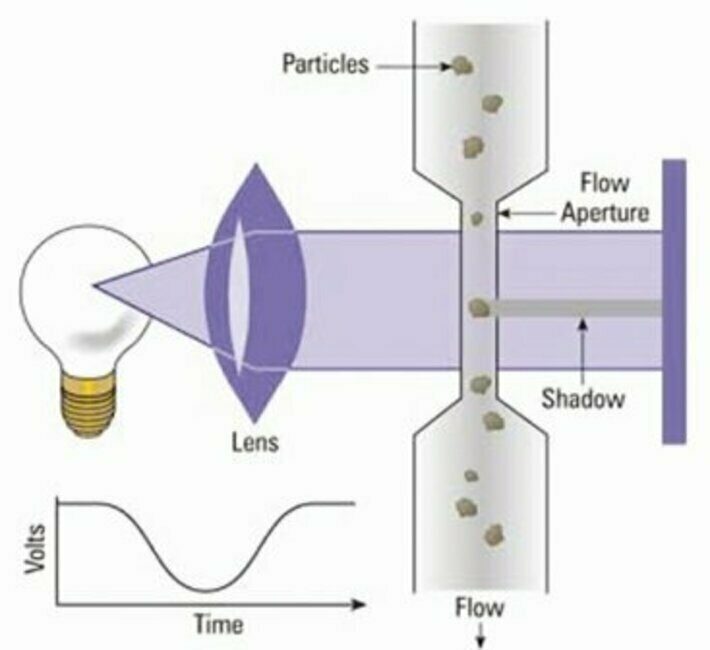

Detekce snížení intenzity světla: Kapilárou prochází měřená kapalina. Velikost stínu vrženého částicí je úměrná poklesu energie dopadající na detekční snímač (viz obr. 1).

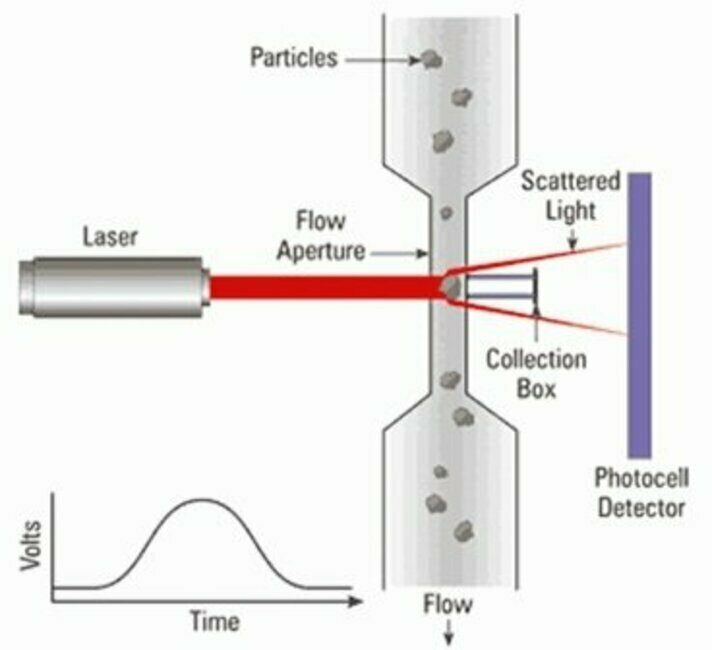

Detekce světelného rozptylu: Čítač částic používá místo normálního světla paprsků laseru, které jsou koherentní a monochromatické. Pokud se do tohoto paprsku dostane mechanická částice, dojde ke vzniku světelného rozptylu, který je následně detekován na detektoru (viz obr. 2).

Detekce snížení intenzity světla
Detekce světelného rozptylu

Základní nevýhodou světelných metod je tendence změřit i „falešné“ částice. Světelný tok ovlivňují při měření nejen pevné částice nečistot, ale i bublinky vzduchu a voda. V některých případech i aditivní složky, a to zejména vysokomolekulární polymery. Pokud není vzorek vhodně připraven před měřením (odvzdušnění kapaliny, ředění rozpouštědlem, zbavení vody), mohou tyto vlivy výrazně zhoršit výsledný kód čistoty.

Absolutní filtrace

Mikroskop

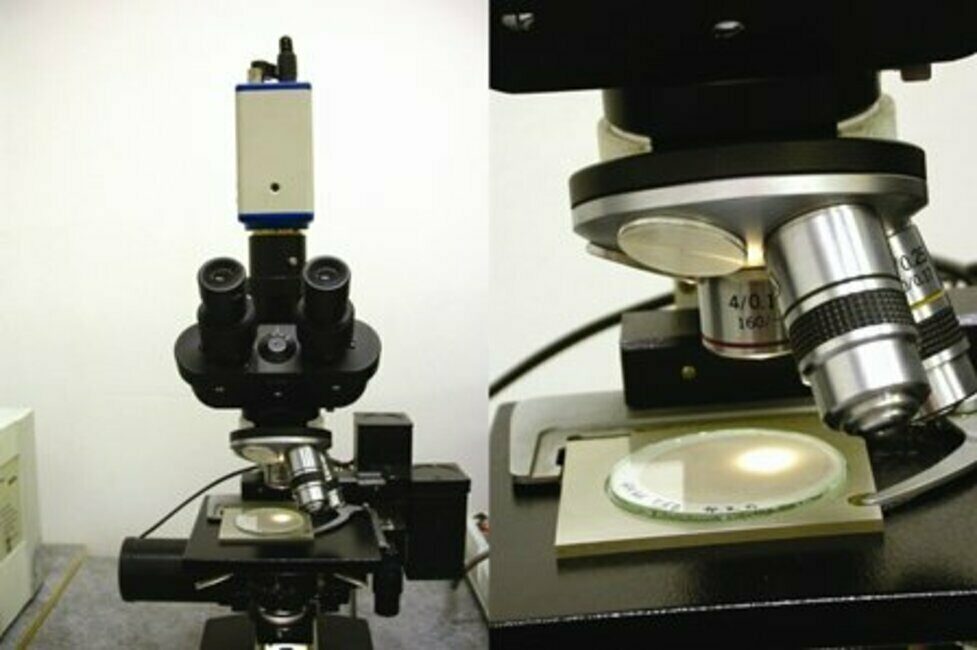

Olej je přefiltrován přes membránový filtr 0,8 µm a následně je pomocí automatického mikroskopu hodnocen počet částic a jejich rozměrová distribuce (viz obr. 3). Samotná metoda je popsána v normě ISO 4407. Výhodou této metody je, že eliminujeme vliv vody a vzduchu v oleji a každá měřená plocha je zároveň zobrazována na monitoru. Nevýhodou je pracnost a doba přípravy vzorku, nemožnost měřit tmavé oleje.

Olej je přefiltrován přes filtr a následně je pomocí automatického mikroskopu hodnocen počet částic.

Kalibrovaná síta

Používány jsou dva principy. Vzorek maziva je čerpán za konstantního tlaku přes soustavu sít s kalibrovanou porézností – sleduje se pokles rychlosti, nebo v druhém případě se sleduje tlaková ztráta na sítech při udržování konstantní rychlosti průtoku. Pro jednotlivé křivky poklesu průtoku/tlaku v čase byla potvrzena shoda s měřením na mikroskopu. Proto lze tuto metodu používat i pro vyjádření kódu čistoty.

Velký rozptyl výsledků

Společnost Paramo se již mnohokrát potýkala s velkým rozptylem výsledků kódu čistoty u nových olejů, zejména u přístrojů – automatický mikroskop vs. „bílé světlo“. Jelikož není dána žádná rozhodčí metodika na měření kódu čistoty, provedly se rozsáhlé kruhové zkoušky s neaditivovaným ložiskovým olejem a s hydraulickým olejem typu HM. A to nejpoužívanějšími metodami měření kódu čistoty: laser, „bílé světlo“, automatický mikroskop, kalibrovaná síta.

Významný rozdíl v naměřených hodnotách byl zejména u aditivovaného oleje – (viz tab. 2 – vzorek A). Navíc se chyba v měření výrazně zvýšila při důkladné homogenizaci vzorku. Důvod? Zejména načítání rozptýleného vzduchu a výše uvedených aditivačních prvků ve vzorku měřeného oleje. Z tabulky naměřených kódů čistoty je patrné, že u neaditivovaného oleje se kódy čistoty pohybují ± jedna třída NAS. Na rozdíl u aditivovaného oleje se kódy čistoty liší od NAS 6 až po NAS 12. Budeme-li brát jako referenční metodiku mikroskop, nejbližší měřené hodnoty udávají kalibrovaná síta. Naopak u optických přístrojů hraje velkou roli aditivace a bublinky v oleji.

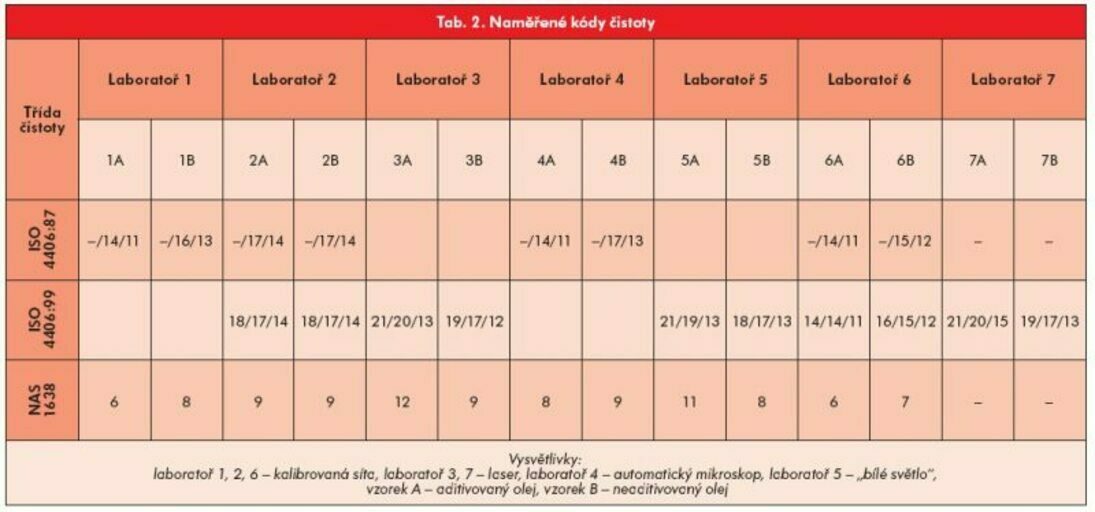

Tab. 2. Naměřené kódy čistoty

Tato kruhová zkouška potvrdila, že rozhodujícím faktorem pro měření skutečného obsahu mechanických nečistot, obsažených v reprezentativním vzorku sledovaného hydraulického oleje, je volba odpovídající metodiky přístroje a vhodně připravený vzorek oleje.

Pavel Bureš
Pavel Němec

Paramo

lubos.krejcik@paramo.cz
www.paramo.cz

www.mogul.cz
