Nové vstřikovací jednotky pro vstřikovací stroje

Společnost Engel Austria od základu přepracovala své hydraulické vstřikovací jednotky a na veletrhu K 2016 od 19. do 26. října v Düsseldorfu představila novou generaci úspěšných řad vstřikovacích strojů Engel victory a Engel duo, které díky inovativním funkcím dosahují vyšší přesnosti, ergonomie a účinnosti.

Vstřikovací jednotky společně s uzavírací jednotkou tvoří jádro vstřikovacího stroje. Oba tyto centrální prvky odpovídají za výkonnost stroje a rozhodují o jeho efektivitě.

Reklama
Reklama
Reklama

Přesnější vstřikování

Na základě svých mnohaletých zkušeností v nejrůznějších oblastech použití vstřikovacích strojů společnost Engel nově upravila velikosti jednotek a optimalizovala výkonové údaje, jako například vstřikovací tlak, rychlost vstřiku a plastifikační výkon. Díky tomu bude možné ještě cíleněji zohledňovat individuální požadavky uživatelů při dimenzování stroje. Nové jednotky umožňují přesnější vstřikování a vyšší procesní stabilitu, k čemuž stejnou měrou přispívá regulace teploty i tlaku ve válci s hmotou. Při vývoji byl kladen zvláštní důraz na temperování nosníku. Rozsah regulace teploty se zvýšil, aby bylo v širokém spektru materiálů bezpečně vyloučeno slepování ve vstupní zóně a pohlcování vlhkosti. Jak při chlazení, tak při topení nosníku nová koncepce minimalizuje energetické ztráty. K lepší regulovatelnosti tlaků přispívá především přepracovaná konstrukce pístu.

Aby bylo dosaženo vysoké procesní stability i při odchylkách podmínek prostředí a v surovině, vyvinula společnost Engel software iQ weight control, který automaticky rozpoznává odchylky od požadované hodnoty a ještě při samotném vstřiku je automaticky vyrovnává. Pro vstřikovací stroje s elektrickými vstřikovacími jednotkami se toto řešení velice osvědčilo. Od veletrhu K 2016 je tento software volitelně nabízen i pro hydraulické vstřikovací stroje.

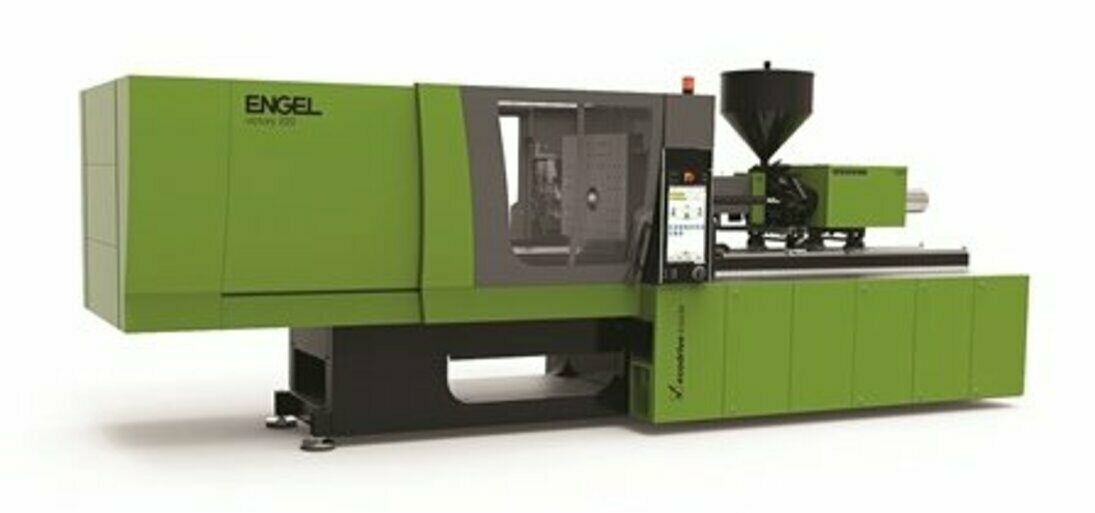

Vstřikovací lis Engel victory bez vodicích sloupků

Rychlejší výměna válce

Nové konstrukční vlastnosti hydraulických vstřikovacích strojů Engel navíc zvyšují ergonomii, a to jak pro obsluhu stroje, tak pro pracovníky údržby. Nové uspořádání rozvaděčů a čerpadel vstřikovacích strojů Engel duo tak zajišťuje lepší přehlednost a  přístupnost. U některých modelů strojů byl dokonce zmenšen půdorys. Nové kryty jsou dvoudílné a mají integrované rukojeti. Lze je velmi rychle otevírat, což šetří čas například při údržbě čerpadel.

Demontované válce pro plastifikační hmotu je nově možné při výměně válců odstavovat mimo stroj bez přídavného zařízení. Kompletní série válců jsou proto vybaveny stabilními nohami. Montáž a demontáž válců nevyžaduje žádné speciální nástroje, což urychluje proces a zkracuje prostoje. Zvlášť výrazné zvýšení efektivity nastává v případě velkých jednotek, při jejichž výměně stačí povolit, resp. utáhnout jen několik málo šroubů. Díky nové konstrukci přenesla firma Engel princip rychloupínání nástrojů na válec pro plastifikační hmotu.

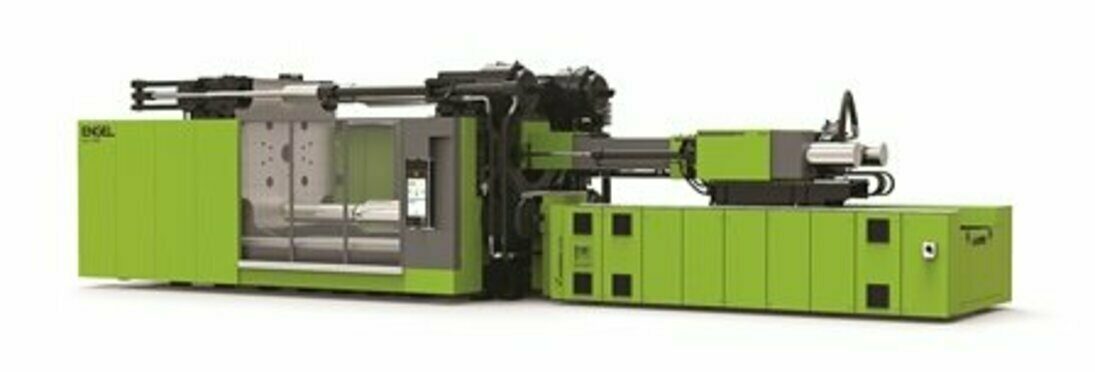

Hydraulický vstřikovací lis Engel duo

Větší úspora energie

Kromě nového temperování nosníku přispívá inovativní hydraulický pohon ecodrive k vyšší energetické účinnosti nových strojů Engel victory a Engel duo. Prověřená servohydraulika Engel je u nových modelů strojů součástí standardní výbavy. Klíčem k vysoké energetické účinnosti je zde výkon čerpadla nastavitelný podle aktuální potřeby. V klidovém stavu stroje, například během chlazení, odpočívají i motory a nespotřebovávají žádnou energii. Pozitivním vedlejším účinkem je, že chod strojů je výrazně tišší a hydraulický olej se méně zahřívá, což snižuje nároky na chlazení oleje.

K 2016 je startovním bodem

Na veletrhu K 2016 představil Engel hydraulické vstřikovací stroje s novou futuristickou konstrukcí. V první fázi lze v tomto provedení objednávat stroje Engel victory od vstřikovací jednotky 860 (průměr šneku 45 až 55 mm) a stroje Engel duo do velikosti 23060 (průměr šneku 135 až 170 mm). Další konstrukční velikosti budou postupně následovat.

Vstřikovací stroje Engel victory a Engel duo patří mezi nejčastěji prodávané vstřikovací stroje společnosti Engel. Engel victory pokrývá široké spektrum použití. Díky uzavírací jednotce bez vodicích sloupků umožňuje ve vysoce integrovaných a automatizovaných procesech a vícekomponentních aplikacích zvlášť efektivní výrobní koncepce. Tato řada zahrnuje uzavírací síly 280 až 5 000 kN. Vstřikovací stroje Engel duo s uzavíracími silami 3 500 až 55 000 kN díky dvoudeskové konstrukci spojují při výrobě velkých dílů velmi vysokou efektivitu a poměrně malý půdorys zařízení.

Engel

pavel.marek@mmspektrum.com
