Žíhání termoplastů

Moderní nauka o plastech v mnoha směrech vychází z nauky o kovech. Příkladem je žíhání, jeden ze způsobů tepelného zpracování. Společným účelem žíhání kovů i plastů je pomocí řízených teplotních změn dosáhnout rovnovážných stavů struktury a tím i cíleně ovlivňovat vlastnosti.

Prof. Josef Steidl

Emeritní profesor ČVUT v Praze. Jeho oborovým zaměřením jsou materiálové vědy a inženýrství se specializací na plasty a kompozity. Je členem Inženýrské akademie ČR, kde zastává funkci předsedy sekce Materiálové inženýrství a technologie.

Moderní nauka o plastech v mnoha směrech vychází z nauky o kovech. Příkladem je žíhání, jeden ze způsobů tepelného zpracování. Společným účelem žíhání kovů i plastů je pomocí řízených teplotních změn dosáhnout rovnovážných stavů struktury a tím i cíleně ovlivňovat vlastnosti.

O žíhání termoplastů se poprvé zmiňuje německý fyzik H. A. Stuart v knize Die Physik der Hochpolymeren, nakl. Springer Verlag, 1955. V té době byl již poválečný plastikářský průmysl v plném rozvoji a i procesu žíhání začala být věnována zvláštní pozornost. Termín žíhání (anglicky annealing) byl v analogii s metalurgickou terminologií zaveden i u plastů, i když u nich se jedná o nesrovnatelně nižší žíhací teploty, než je tomu u kovů. Na přelomu 80. a 90. let minulého století se problematikou žíhání plastů zabývala také laboratoř plastů na tehdejší katedře nauky o materiálu Fakulty strojní ČVUT v Praze. Podnětem k tomu byly rostoucí požadavky na aplikace plastů a polymerních kompozitů ve strojírenství. Výzkum byl proto zaměřen zejména na to, jak žíhání ovlivňuje iniciaci a šíření trhlin v mechanicky namáhaných součástech. V současné době mají téměř všichni dodavatelé konstrukčních termoplastů ve svých informacích pro uživatele zahrnuty i specifikace pro žíhání.

Reklama
Reklama
Reklama

Postup žíhání plastů

Stejně jako u kovů má žíhání termoplastů tři hlavní stadia: ohřev na předepsanou teplotu Ta (viz tabulka), výdrž na teplotě a pomalé ochlazování. Konkrétní teplotní a časový režim žíhání závisí na typu plastu, účelu žíhání a též na tvaru a rozměrech výrobku nebo polotovaru. Důležitá je zejména tloušťka stěny. U amorfních termoplastů se žíhání provádí při teplotách nižších, než je jejich teplota skelného přechodu Tg. U krystalizujících termoplastů se žíháním označuje ohřev na teploty blízké jejich teplotě tání Tm. Vlastnosti výrobku nebo polotovaru v žíhaném stavu jsou pak závislé na zvoleném rozdílu teplot Tg-Ta u amorfních a Tm-Ta u krystalizujících termoplastů. Žíhání se provádí diskontinuálním nebo kontinuálním způsobem ve vyhřívaných komorách obvykle v inertní atmosféře, dále infračerveným ohřevem nebo ohřevem v olejové lázni.

Žíhání a strukturní přeměny v termoplastech

Hlavním účelem žíhání termoplastů je odstranění nebo snížení vnitřních pnutí. Jejich přítomnost může vést ke vzniku tzv. krejzů (lokálně přetvořených zón), tím pak k iniciaci trhlin a následnému poškození celého plastového výrobku nebo polotovaru, jenž má být podroben dalším dodatečným technologiím, jako obrábění, svařování, lepení, lakování, tvarování za tepla, dělení či tisku. Na vznik krejzů jsou citlivé zejména amorfní termoplasty jako polykarbonát, polysulfon nebo polyetherimid.
U krystalizujících termoplastů lze v analogii s kovy rozlišovat žíhání bez překrystalizace a žíhání s překrystalizací. Při žíhání bez překrystalizace se zdokonalují krystalické oblasti a zvětšuje se jejich velikost. Roste tím podíl krystalické fáze (krystalinita) na úkor fáze amorfní, jako např. u polyethylentereftalátu (PET). Používá se v případech, kdy nelze dosáhnout optimální krystalinity již za podmínek zpracování z taveniny a existuje nebezpečí dokrystalizace a tím i rozměrových změn za provozních podmínek. Při žíhání s překrystalizací se metastabilní krystalické struktury vzniklé při zpracování z taveniny mění na stabilnější. Například u polypropylenu se méně stabilní hexagonální modifikace, označovaná jako β-forma, přeměňuje na stabilnější monoklinickou modifikaci (α-forma). K podobným překrystalizacím vyvolaným žíháním dochází i u polyamidů, polyoxymethylenu aj. Žíhání bez překrystalizace nastává obvykle při nižších teplotách, zatímco překrystalizace vyžaduje vyšší teploty žíhání, blíže teplotě tání termoplastu.

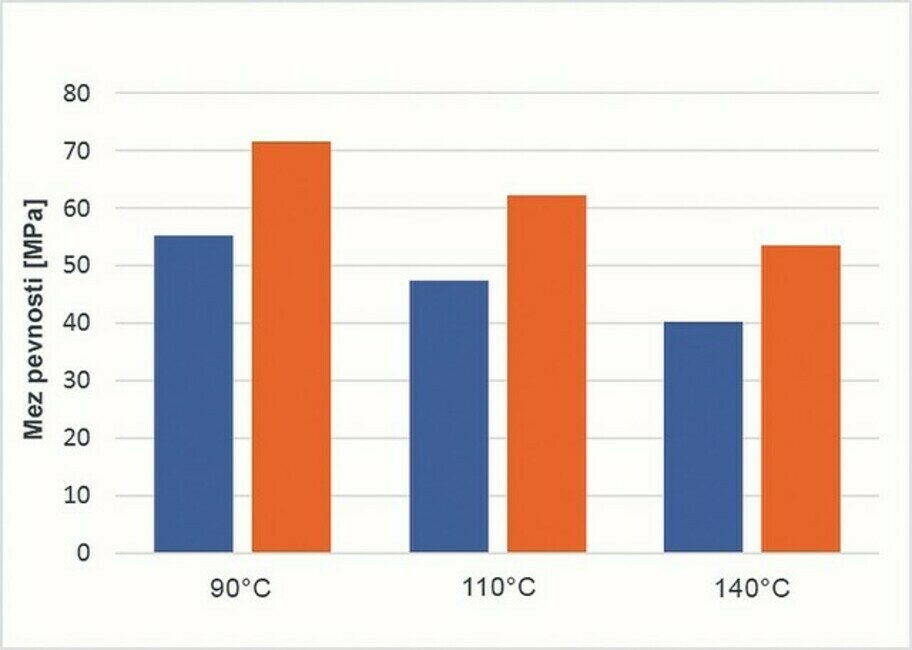

Polyamid 4,6 Stanyl. Přírůstek modulu pružnosti a meze pevnosti po žíhání při teplotě 230 °C po dobu 2 hod. Závislost na teplotě zkoušky v tahu. (Zdroj: DSM Engineering Plastics)

Vliv žíhání na vlastnosti termoplastů

Žíhání pro většinu běžných plastových výrobků není nutné, pokud jsou dodržovány optimální podmínky zpracování z taveniny vstřikováním, vytlačováním aj. Eliminace vnitřních pnutí je u termoplastů hlavním smyslem žíhání. U tzv. konstrukčních termoplastů (engineering plastics) je někdy žíhání potřebné ke stabilizaci nebo zlepšení jejich fyzikálně-mechanických vlastností. U krystalizujících termoplastů se žíháním zvětšují zejména pevnost a modul pružnosti (viz příklad na obrázku). Naproti tomu se zmenšuje poměrné prodloužení při přetržení a rázová houževnatost. Zlepšují se i tribologické vlastnosti. Vzrůstá teplota tání termoplastu a tím i teplota průhybu při zatížení (HDT – Heat Deflection Temperature), jedna z hlavních materiálových charakteristik termoplastů sledovaných v konstrukční praxi. Zlepšuje se chemická odolnost, permeabilita pro plyny a páry, navlhavost, nasákavost ve vodě a koroze za napětí.

Žíhání termoplastů je dodatečným technologickým procesem, jehož účelem je docílení stability vlastností a rozměrů termoplastových výrobků za provozních podmínek. Zvláštní význam má pro strojírenské aplikace, u kterých je nutné dodržet během provozu požadované rozměrové tolerance. Je třeba poznamenat, že proces žíhání může do určité míry ovlivnit údaje o vlastnostech termoplastů uvedené v materiálových databázích.
