Zavedení nového softwaru zefektivnilo konstrukci forem

Společnost Dramco Tool & Die Co. z Grand Islandu se specializuje na výrobu komplexních vstřikovacích forem pro automobilový a spotřební průmysl. S ohledem na potřebu upgradovat a změnit systém konstrukce a výroby forem za účelem zvýšení efektivity začala hledat systém, který by umožňoval rychlou konstrukci forem, automatizaci některých procesů a umožňoval práci jak s objemovými tělesy, tak s volnými plochami.

Firma Dramco byla založena v roce 1978 dvěma bratry, kde jeden byl specialistou na konstrukci vstřikovacích forem a druhý na lisovací formy pro tváření plechů. Tato specializace pak určovala činnost společnosti po další léta. V současné době je jejich produkce ze 40 % ve formách, ze 40 % v razidlech a zbylých 20 % jsou speciální výrobky. Požadavek na efektivnější konstrukci a výrobu nakonec vedl k zakoupení systému TopSolid Mold.

Reklama
Reklama

Ostré termíny a komunikace se zákazníkem

Zmíněný výrobní program vystavil společnost řadě náročných a různorodých úkolů. Ve všech případech však důležitou roli hraje schopnost uspokojit poptávku v minimálním čase. Faktorem, který potřebný čas ovlivňuje, je i vzdálenost mezi firmou a zákazníkem. „I když komunikace se zákazníkem je s postupující zkušeností a společně stráveným časem čím dál lepší a rychlejší, výměna potřebných informací stále vyžaduje bezprostřední přítomnost obou stran v jeden okamžik,“ říká Larry Patten, viceprezident společnosti Dramco. „Často proto používáme GoToMeeting (tj. on-line videokonferenci).“ Tato metoda zásadně šetří čas potřebný pro přípravu. „Obvykle totiž musíme vyrábět velmi rychle, protože výroba nástrojů je to, na co každý ve chvíli, kdy se soustředí na konstrukci finálního výrobku, v podstatě zapomene,“ dodává Larry Patten.

Zavedení systému TopSolid Mold zkrátilo čas potřebný pro konstrukci forem o polovinu a současně přispělo k lepší informovanosti zákazníků.

Požadavky na nový software

Pro práci v CAD společnost Dramco dříve používala plošný modelář, který jí ve své době pomohl v realizaci záměrů a v růstu. „Nebyl to automatizovaný 3D konstrukční systém, dělal dobrou práci při přípravě programů obrábění, ale rozhodně nebyl dobrý pro konstrukci výrobku od skici. Chtěli jsme program, který automatizuje proces standardní konstrukce. Postrádali jsme otevřené knihovny komponent, které by nám umožnily rychlou stavbu od jednoduchého náčrtu ke konečné sestavě, a komponenty umožňující automatizaci procesů. Naše konstrukce trvala příliš dlouho, nebylo snadné generovat odpovídající 2D výkresy a pak jejich prostřednictvím komunikovat s výrobou. Bylo velmi těžké provádět jakékoli případné změny a operativně je zavádět do praxe bez schopnosti systému interaktivní reakce.“

Výběr softwaru

Společnost začala hledat CAD systém, který by splňoval jejich požadavky. „Byla tady spousta možností,“ vzpomíná pan Patten. „Naší první podmínkou bylo najít software, který by dokázal konstruovat formy rychle a naše konstrukční procesy automatizovat. Současně to musel být software, který by zároveň dokázal pracovat s obecnými, volnými plochami, tedy pracovat nejenom v režimu objemového modeláře. To ovšem v té době u objemových konstrukčních softwarů nebylo běžné.“
Postupem času vykrystalizovaly do úzkého výběru tři společnosti. Pan Patten pozval každou z nich k prezentaci. „To byla chvíle, kdy se TopSolid společnosti Missler dostal na špičku,“ vzpomíná pan Patten. „Lidé, kteří přicházejí s nabídkou softwaru, mají často připravenou standardní prezentaci, ale narazí, když přijde čas na reálnou aplikaci. Zde ale padla nabídka: ‚Dejte nám dílec a my připravíme jádro a konstrukci formy hned teď.‘ To nám dalo bezprostřední možnost uvidět skutečné možnosti TopSolidu.“

Tím se TopSolid dostal na první místo ve výběru. Mimo jiné například pro rychlou výkonnou funkci dělení formy. Společnost Dramco ale také ocenila hybridní schopnost systému pracovat a přecházet při práci mezi objemovým a plošným modelářem, neboť pracuje s řadou dílců, které takovou kombinaci dovedností vyžadují. „TopSolid také exceloval při stavbě báze formy. Můžete velmi rychle vyvolat bázi formy a vložit do ní jádro, instalovat další nezbytné části jako ejektory, boční jádra atd.“ Pan Patten je také potěšen dalšími automatickými procesy integrovanými v TopSolidu, jako je rychlé generování formařské výkresové dokumentace. Co se týká změn, jsou systémem zaznamenány a interaktivně mezi moduly zavedeny, takže se samozřejmě automaticky odrazí i v dokumentaci.

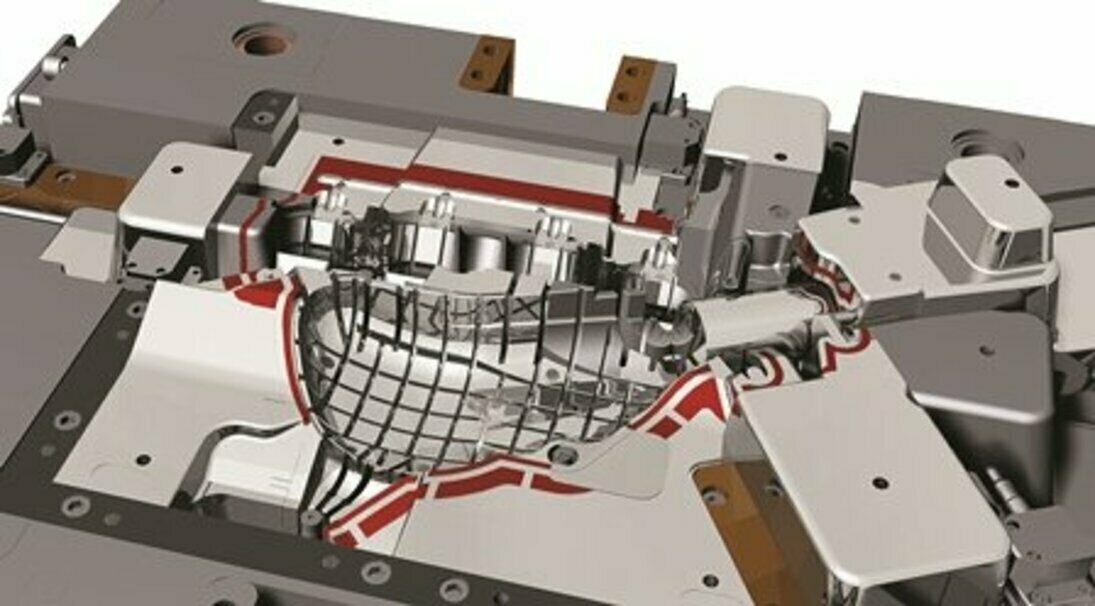

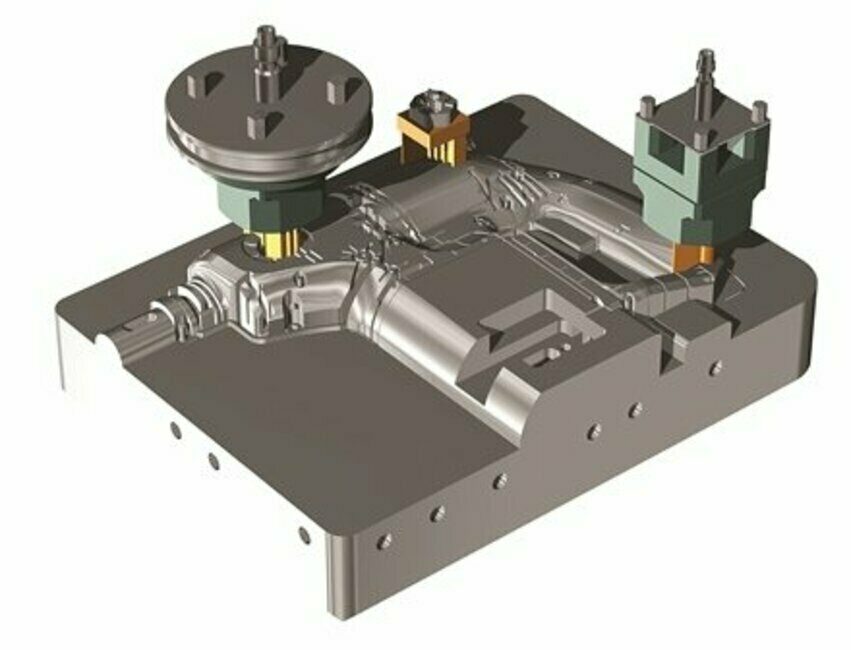

Logickou návazností je zavedení systému TopSolid CAM pro obrábění. Ukázka představuje elektroerozivní hloubení detailů tvarové dutiny formy.

Větší informovanost zákazníka

TopSolid navíc přináší možnost animace práce formy, což zvyšuje efektivitu vývoje. „Můžeme provést animaci s použitím dílců formy přesně tak, jak to probíhá v reálném světě, a vidět tak pohyby bočních jader, částí formy, ejektorů, otevírání a zavírání formy s její mechanikou atd. Tato animace pak může být zaslána zákazníkovi k nahlédnutí, aby se mohl dopředu seznámit s funkcí sestavy. Možnost dát nahlédnout zákazníkovi do funkce formy již v přípravném stadiu může mít zásadní vliv na další vývoj formy s ohledem na připomínky zákazníka a může se projevit i v ceně formy jako takové.“

Pan Patten je přesvědčen o tom, že schopnosti TopSolidu a rychlost reakce při práci s ním udělaly dobrý dojem i na jeho zákazníky. „Použití TopSolidu zkrátilo cestu od konceptu ke kompletnímu produktu, vybudovalo i novou úroveň důvěry mezi námi a našimi zákazníky, kteří mohou být kdekoliv, a aniž by kdy fyzicky navštívili naši výrobu, přesto mohou mít jistotu, že všechno proběhne rychle a správně.“

Takový způsob práce vyžaduje zásadní změnu v postupech a myšlení konstruktérů, kteří do té doby používali jednodušší prostředky. Řešením je dostatečné školení v systému v prostorách jeho dodavatele a následné konzultace u uživatele, což je běžná praxe při dodávkách TopSolidu.

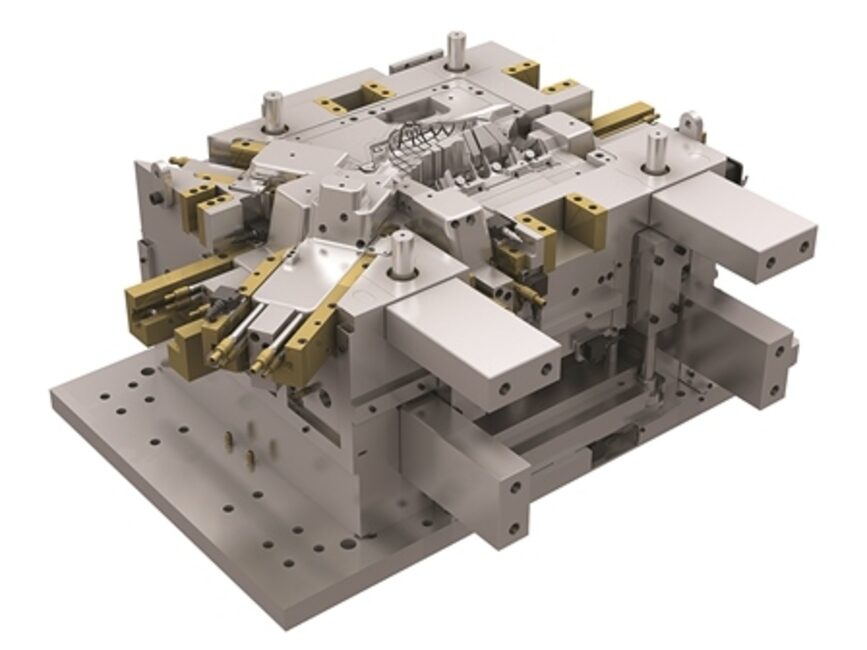

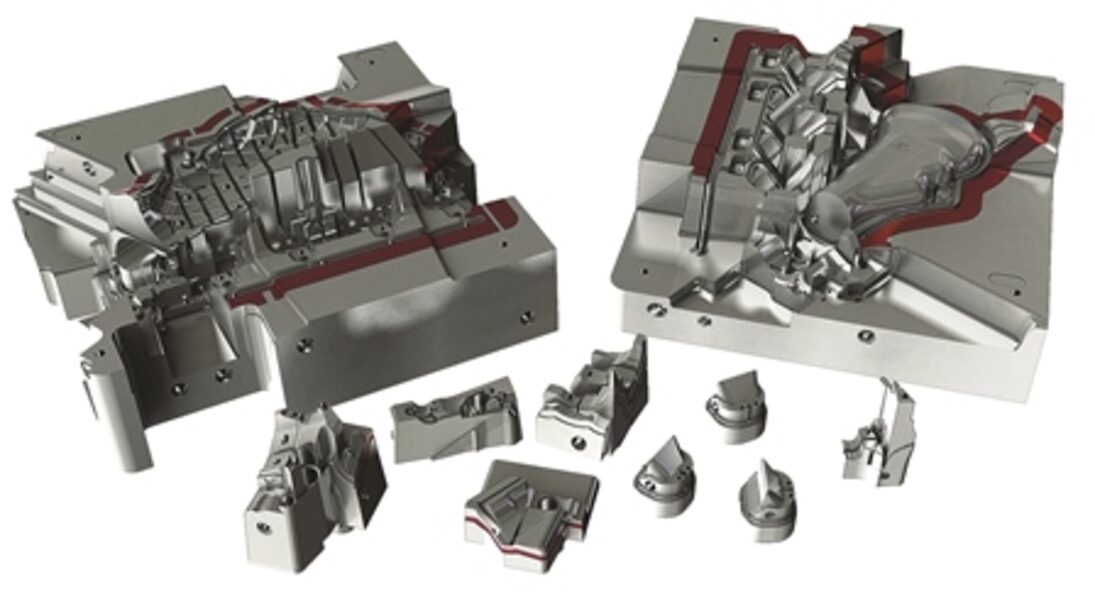

Příklad konstrukce formy v systému TopSolid Mold

Výhled do budoucna

Protože TopSolid umožnil společnosti zkrátit dobu konstrukce na polovinu, začalo Dramco do prostředí TopSolidu převádět i další operace a využívat TopSolid CAM. „Podstatná část obrábění je nyní generována TopSolidem. Chceme tímto způsobem maximálně využívat celý potenciál tohoto softwaru,“ uzavírá Larry Patten.
