Novovoroněž II: první reaktor generace III+ na světě

V době, kdy probíhalo aktuální výběrové řízení na rozšíření Temelína, nebyl v provozu žádný demonstrační blok nabízených typů. Dnes se situace mění, protože v prosinci dochází k fyzikálnímu spouštění prvního bloku ruské Novovoroněžské jaderné elektrárny II s reaktorem VVER-1200, který je považován za první reaktor generace III+, jenž bude v provozu.

Význam generace III+

Generace je jakési neoficiální označení vyspělosti konstrukce jaderných reaktorů. V českých a slovenských jaderných elektrárnách, které jsou dnes v provozu, najdeme reaktory generace II, tedy nejrozšířenější generace. V průběhu let se objevila řada podnětů k dalšímu zlepšování parametrů jaderných reaktorů, jak v účinnosti výroby elektřiny, životnosti, délky výstavby a jejích nákladů, tak v oblasti reakce na mimořádné vnější podněty.

Důraz byl kladen především na pasivní bezpečnost, tedy pokud dojde k situaci, která by mohla elektrárnu ohrozit, bude následovat automatická reakce, která reaktor uvede do bezpečného stavu bez zásahu personálu a bez jakéhokoliv přívodu elektrické energie. Neznamená to, že by současné elektrárny nebyly bezpečné; díky neustálým modernizacím je jejich bezpečnost stále zvyšována, avšak u nových bloků lze dosáhnout skokově lepších parametrů. Jedním z nich je například pravděpodobnost, s jakou může přijít mimořádná vnější událost vedoucí ke ztrátě schopnosti elektrárny chladit palivo v reaktoru, což by způsobilo jeho poškození. Analýzy konstrukce reaktorů VVER-1200 stanovily, že taková událost statisticky nastane jednou za 10 milionů let provozu.

Postupně vznikla relativně málo zastoupená generace III a jejím dalším vývojem generace III+, vstupující nyní do průmyslového využití. Fyzikální spouštění prvního bloku elektrárny Novovoroněžská II má být podle plánu ruské státní atomové korporace Rosatom zahájeno před koncem letošního roku a provozovatel, společnost Rosenergoatom, ji má do komerčního provozu převzít v červnu příštího roku. Nutno podotknout, že zkoušky zařízení primárního okruhu probíhají od letošního února a jsou přibližně měsíc v předstihu oproti plánovanému harmonogramu prací. Nejpokročilejší výstavba amerických reaktorů AP1000 probíhá v čínské elektrárně San-men, jejíž komerční provoz má být zahájen v září 2016. V roce 2016 má být zahájeno spouštění prvních reaktorů EPR, opět v čínské jaderné elektrárně.

Reklama
Reklama
Reklama

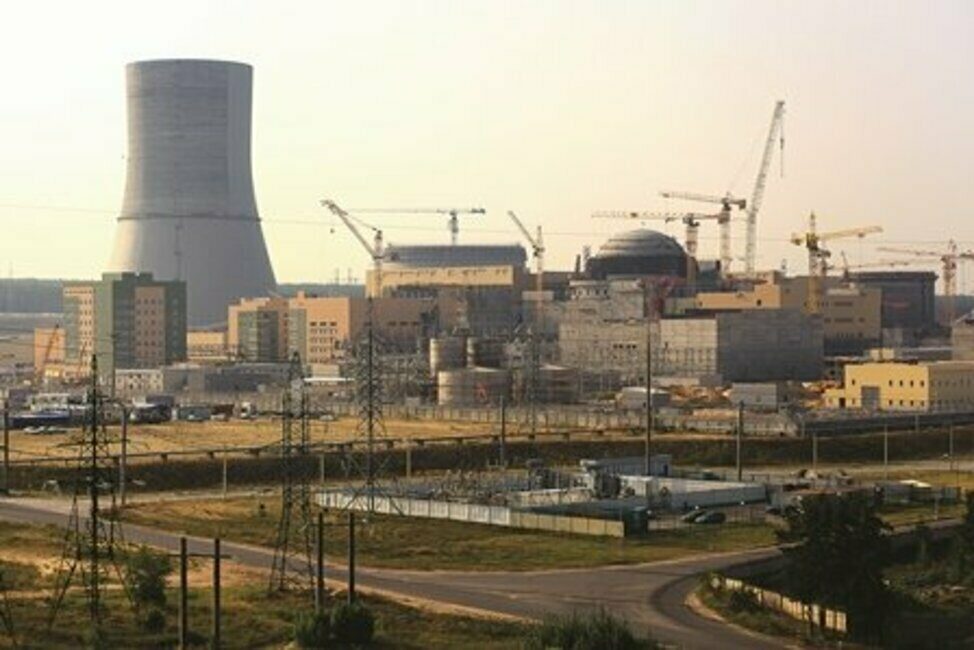

Staveniště Novovoroněžské JE II v roce 2013

Elektrárnu nelze spustit přes noc

Po dokončení stavebních prací a montáže komponent přichází období testování jednotlivých částí elektrárny, které může trvat i desítky měsíců. V první řadě probíhají zkoušky „za studena“, kdy je primární okruh napuštěn vodou a natlakován, aby byly odhaleny případné netěsnosti svarů. Poté následují zkoušky čerpadel – do reaktoru jsou zavezeny makety palivových souborů, které simulují hydraulický odpor skutečného paliva a jsou měřeny parametry čerpadel s chladnou vodou i za provozních teplot a tlaků (280 °C, 15,7 MPa). Během „horkého“ testování je provedeno na 100 dílčích zkoušek zařízení. Další zkouškou je prověření těsnosti kontejnmentu, který chrání okolní prostředí před únikem radiace v případě mimořádné události a naopak primární okruh před vnějšími událostmi, jako je například pád letadla.

Po těchto testech již přichází fyzikální spouštění, kdy je do reaktoru zavezeno jaderné palivo, spuštěna řetězová štěpná reakce a probíhají testy všech zařízení za minimálního výkonu. Tato fáze byla na prvním bloku Novovoroněžské JE-II zahájena 23. března 2016. Poslední etapou je energetické spouštění, kdy bude testována turbína a veškerá další zařízení pro výrobu elektřiny. Až potom je možné schválit zahájení komerčního provozu nového jaderného bloku.

Na dokončování druhého bloku a spouštění prvního bloku s reaktory VVER-1200 intenzivně pracuje přes deset tisíc lidí, pro něž jde o první zkušenost s touto technologií. V Rusku byly v posledních letech uvedeny do provozu bloky v Kalininské (2012) a Rostovské elektrárně (2015), kde se nacházejí reaktory VVER-1000, evoluční předchůdci nového typu. Oba bloky byly z 95 % totožné, avšak Novovoroněžské bloky jsou o třetinu složitější a mají kompletně nový turbínový ostrov. Kromě toho mají také nové inovativní bezpečnostní systémy, z nichž řada byla poprvé použita na indické elektrárně Kudankulam se dvěma reaktory VVER-1000 a čínské Tchien-wan opět se dvěma reaktory VVER-1000 (zde byl použit první lapač taveniny v historii).

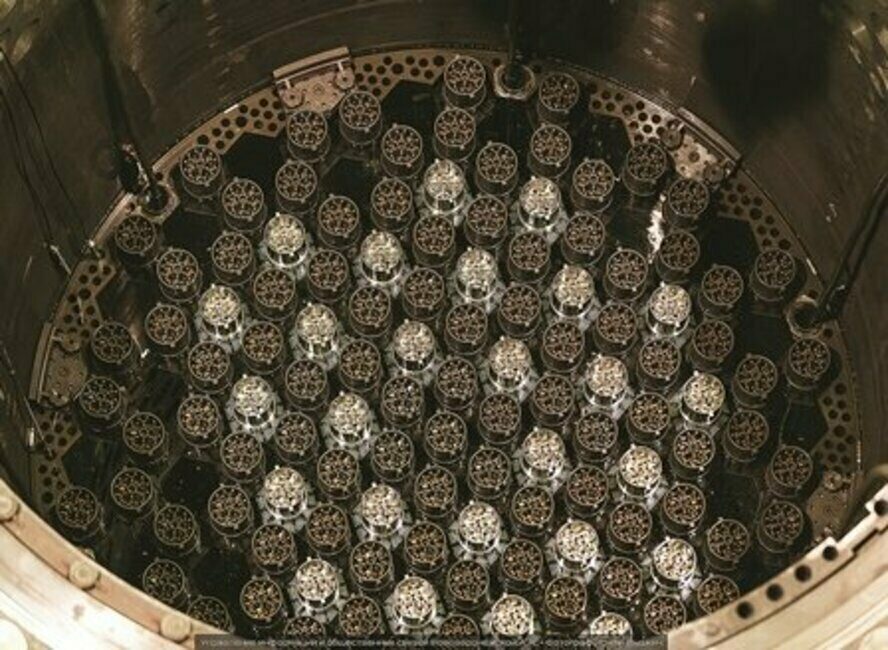

Pohled do reaktoru VVER-1200 na aktivní zónu zčásti zaplněnou čerstvým palivem

Zkušenosti, které pracovníci společnosti NIAEP, generálního dodavatele stavby, během stavby a spouštění prvního bloku Novovoroněžské elektrárny získávají, jsou aplikovány při výstavbě dalších bloků stejného typu. Kromě druhého bloku v Novovoroněži jde o dva bloky v Leningradské elektrárně a jeden v Baltické a dva bloky v běloruské Ostrovecké elektrárně. Příprava infrastruktury pro nové elektrárny s reaktory VVER-1200 probíhá také ve finském Hanhikivi, tureckém Akkuyu, ruské Kurské elektrárně a brzy má začít i v maďarské Paksi. Z tohoto výčtu plyne, že generace III+ bude postupně získávat svůj podíl v jaderné energetice a umožní tak získávat elektřinu efektivně, čistě a stabilně.

Atominfo.cz

Vladimír Větrovec

sommerova@esscom.cz

www.atominfo.cz

Reklama
Vydání #6
Kód článku: 160638
Datum: 08. 06. 2016
Rubrika: Servis / Zajímavosti
Autor:
