Systémy pro bezkontaktní měření, kontrolu kvality a robotizaci

Automatické měření, automatická kontrola kvality, on-line navigace robotů. To vše jsou klíčové vlastnosti systémů na cestě k realizaci plně digitalizované výroby a Průmyslu 4.0 v praxi. Společnost Neovision se již od svého založení na takové typy systémů soustředí a pro své zákazníky je realizuje na klíč.

Společnost Neovision oslavila v lednu letošního roku 20. výročí svého vzniku. Původně začala jako firma zaměřená pouze na dodávku softwaru pro zpracování obrazu. Záhy se však ukázalo, že zákazníci nestojí o samotný software pro zpracování obrazu, ale že mají zájem o celé průmyslové řešení. Neovision tak dnes zajišťuje komplexní dodávky systémů pro zpracování obrazu, přesné měření, inspekci a identifikaci výrobků a navigaci robotů, včetně robotů svářecích. Dodává jak kamerové systémy určené pro osazení do výrobních linek a zařízení jiných firem, tak i kompletní jednoúčelové stroje a robotizovaná pracoviště vlastní konstrukce se svými kamerovými systémy. Požadavky zákazníků na přesné měření vedly k tomu, že Neovision vyvinula metody, které umožňují měřit s velmi vysokou přesností ve 2D i ve 3D.

Reklama
Reklama
Reklama

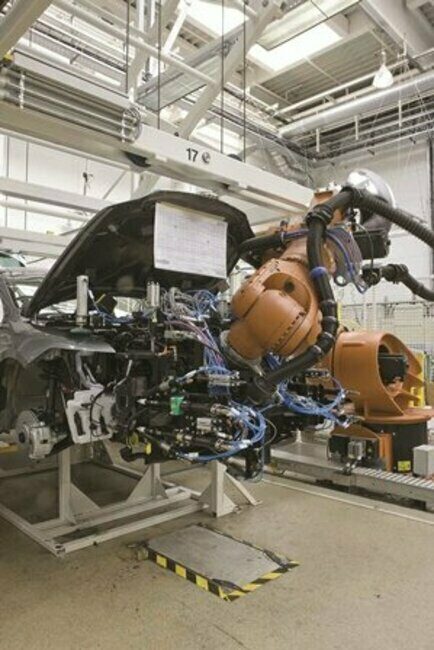

Měření v průběhu nasazování přední části (frontendu) automobilu

Kontrola a měření rozměrů

Neovision využívá mimo jiné i metodu laserové triangulace, při které aplikuje vhodné nastavení laserů a kamer. Metoda laserové triangulace byla využita v řadě projektů, které byly aplikovány na výrobních linkách průmyslových podniků či uplatněny v samotných stanicích.

Příkladem takové průmyslové aplikace je systém FrontEnd, který byl realizován v přední české automobilce. Systém slouží pro správné navedení montážního robota na výrobní lince. Pomocí laserů a kamer se změří referenční body na karoserii vozu a robot se navede do správné polohy. Robot poté upevní přední díl automobilu, tzv. frontend, na karoserii vozu. Aplikací kamerového měřicího systému na linku byla nahrazena složitá ruční manipulace s mohutným a těžkým předním dílem vozidla.
Jinou oblastí aplikace metody laserové triangulace v průmyslu je výroba železničních kol, kde byl systém zabudován do měřicí stanice, která umožňuje automatickou manipulaci s koly a vyhodnocování naměřených parametrů. Během kontinuálního rotačního pohybu železničního kola je nasnímán předepsaný počet profilů a ze získaných dat se následně provede 3D rekonstrukce celého kola a vyhodnotí se předepsané rozměry.

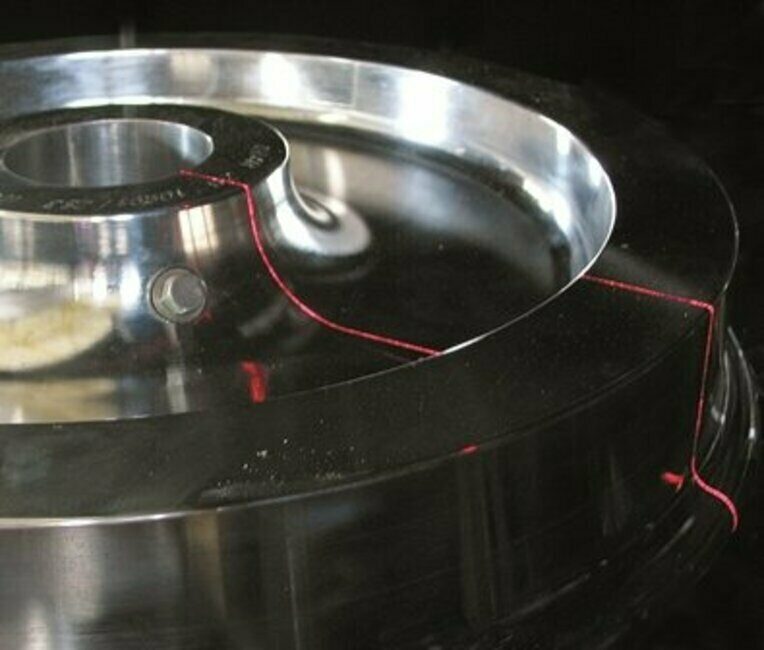

WheelScan – laserová stopa na železničním kole

Měření žhavých nebo transparentních výrobků

Samostatnou oblastí aplikací systémů dodávaných Neovision je měření žhavých výrobků. Příkladem takové aplikace je měření ovality žhavých válcovaných výrobků přímo na válcovací trati. Systém měří pomocí soustavy kamer a laserů ovalitu a rozměr výrobku v průběhu procesu válcování. Výsledky měření se předávají do nadřízeného MES systému. Základním přínosem aplikace je nejen zkrácení doby potřebné pro seřízení válcovací trati, ale i optimalizace válcovacího procesu s ohledem na rozměry výrobků garantované odběratelům.

Další zajímavou oblastí je měření rozměrů transparentních výrobků. Na obrázku je příklad systému pro měření rozměrů skleněných trubek na výrobní lince. Pomocí soustavy kamery zkalibrovaných ve 3D se měří ovalita a tloušťka stěny skleněné trubky za tepla.

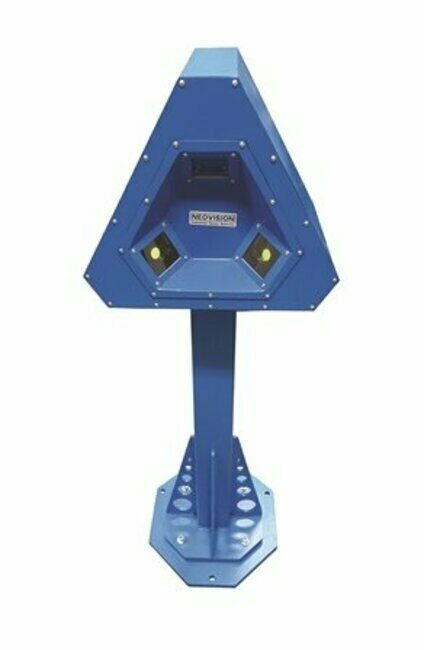

Systém pro měření skleněných trubek

Navádění průmyslových robotů kamerovým systémem

Měřicí aplikace RoboWeld slouží k přesnému bezkontaktnímu vyhodnocování polohy svařovaných dílů vůči svařovacímu robotu. Poloha a orientace svařovaného dílu v prostoru je měřena laserovou triangulační metodou s přesností 0,02 mm. Výsledkem měření je stanovení korekcí pro svařovací program robota.

Neovision drží světové prvenství ve vývoji a inovaci softwaru Optical Braille Recognition (OBR) pro čtení Braillova písma, který se uplatňuje při práci s nevidomými a pomáhá i při výstupní kontrole balení léků ve farmaceutickém průmyslu.

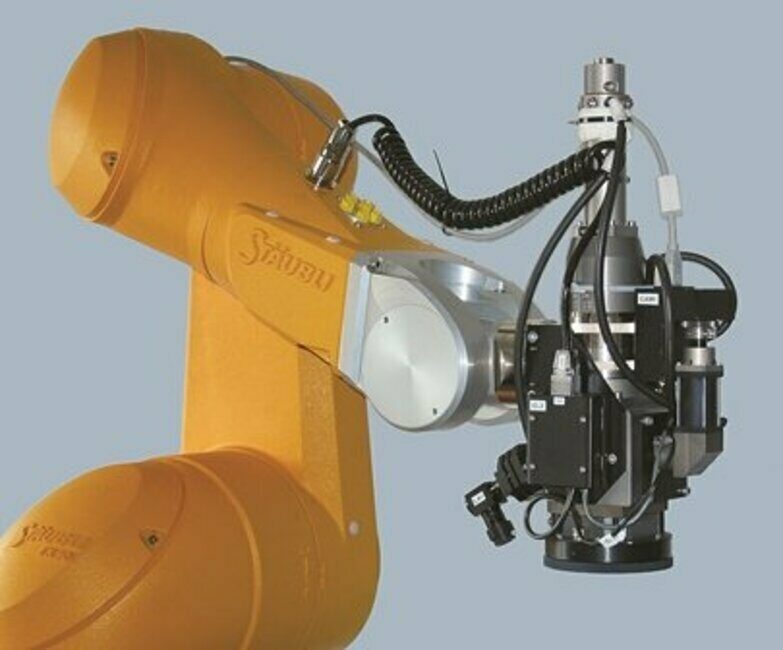

Svářecí hlavice s kamerovým měřicím systémem

Servisní robotika

Neovision vyvinula ve spolupráci s Elektrotechnickou fakultou ČVUT robot Jetty pro čištění vzduchotechnických potrubí. Výsledkem vývoje je pásový robot unikátní konstrukce. Slouží pro čištění a inspekci vzduchotechnického potrubí, kuchyňských či průmyslových odtahů a klimatizací – zkrátka míst, ve kterých je čištění jinak nepříjemnou nebo neřešitelnou záležitostí. Robot používá k čištění metodu tryskání suchého ledu, která umožňuje odstranit i mastnou nečistotu z potrubí ekologicky a bez přidání rozpouštědel. Robustní konstrukce robota dovoluje použití vysoce výkonných trysek, neboť díky zapření se v potrubí pomocí šesti ramen získává potřebnou stabilitu pro rotující trysku a umožňuje vystředit tělo robota v potrubí tak, aby tryska měla maximální účinnost. Z ústí trysky stříká čisticí médium o teplotě –78 °C, které prudce podchladí povrch a způsobí takzvaný termický šok. V jeho důsledku dojde k uvolnění nečistoty vznikem pnutí mezi nečistotou a podkladovým povrchem. Metoda čištění suchým ledem je šetrná k čištěnému povrchu a nepoškozuje jej. Další její výhodou je, že po samotném suchém ledu (tuhém oxidu uhličitém) nezůstává žádný odpad, neboť se téměř okamžitě přemění na plyn a odchází odtahem. Nezanedbatelnou výhodou je fakt, že oxid uhličitý je inertní a netoxický plyn. Výsledné řešení je natolik unikátní, že získalo patenty v Evropě i v USA.

Software OBR Pharma pro čtení Brailova písma ve farmaceutickém průmyslu

Nejnovější technologie

Neovision se v minulých letech úspěšně zapojila do několika mezinárodních projektů 7. rámcového programu EU spolu se špičkovými vědeckými pracovišti z ČR i ze zahraničí. V současné době je společnost zapojena do jednoho mezinárodního projektu rámcového programu Horizont 2020 a jednoho projektu TA ČR, v jehož rámci spolupracuje se špičkovými akademickými a průmyslovými partnery v ČR.

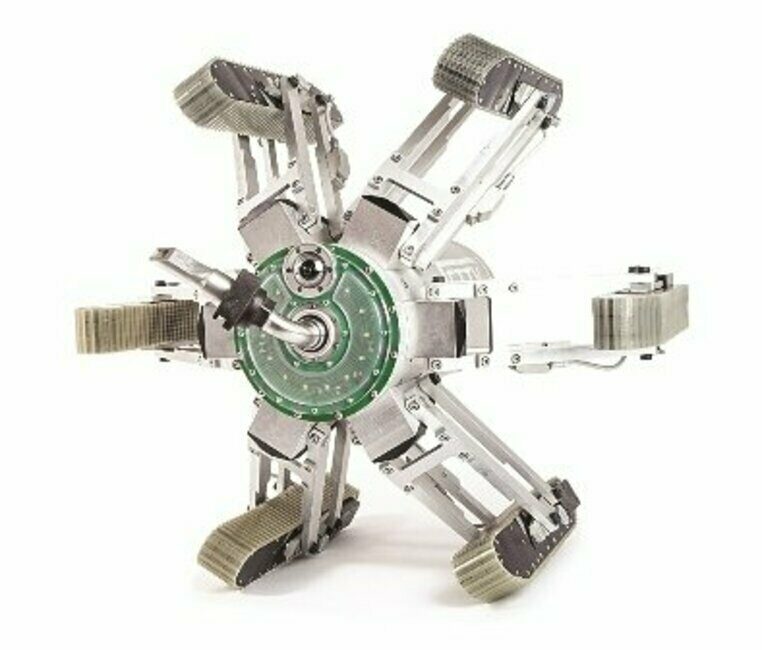

Robot Jetty pro čištění vzduchotechnických potrubí

Neovision považuje za klíčové udržovat kontakt se špičkovým výzkumem a vývojem nejen v ČR, ale i na mezinárodní úrovni. Pouze takový přístup zajistí i do budoucna zvyšování konkurenceschopnosti Neovision a umožní, aby společnost i v budoucnu dodávala svým zákazníkům řešení na klíč na špičkové úrovni a provedla je jejich cestou k Průmyslu 4.0.

Neovision

Petr Palatka

palatka@neovision.cz

www.neovision.cz
