Větší řádkování při obrábění načisto

Při použití fréz s optimálně zakřiveným břitem pro frézování vnějších povrchů je možné časy na dokončovací obrábění značně snížit. Docílit toho lze vzájemnou souhrou stroje, nástroje a softwaru, jak ukazuje následující příklad.

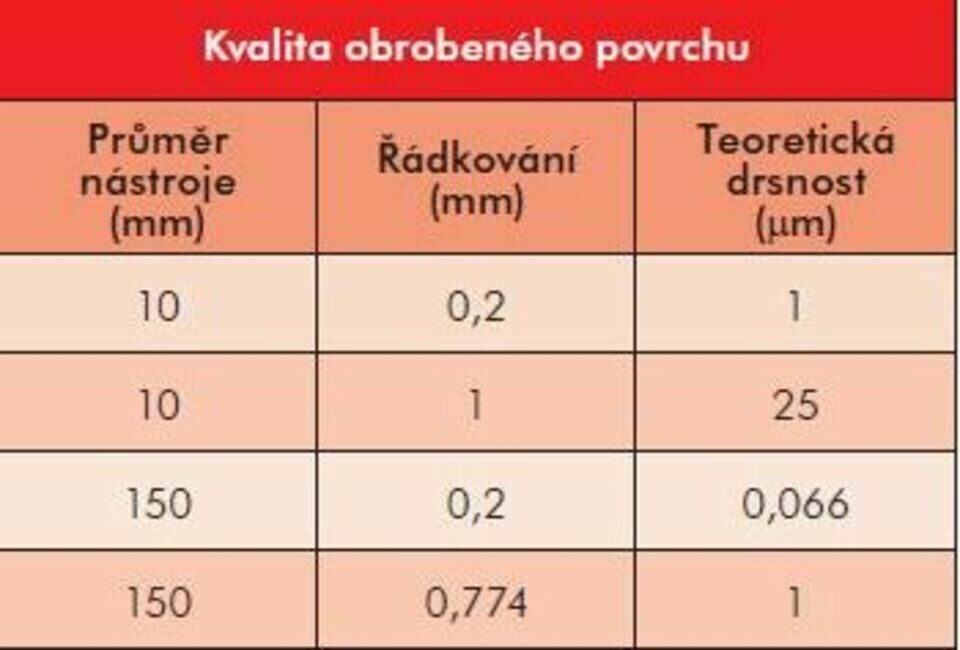

Kvalitu obráběného povrchu určují v podstatě dvě veličiny: poloměr nástroje a řádkování. Kvalita povrchu se snižuje s velikostí řádkování a roste s rostoucím průměrem nástroje při stejném řádkování (viz tabulka).

Reklama
Reklama
Kdo tedy chce dosáhnout krátkých časů obrábění současně s menší drsností obrobeného povrchu, například s řádkováním 5 mm místo 0,5 mm, musí několikanásobně zvětšit poloměr nástroje. Pro danou drsnost obrobeného povrchu by byla potřeba fréza o poloměru 500 mm, to znamená, že by v pracovním prostoru stroje byl nástroj o průměru 1 000 mm. Takové řešení je pochopitelně pro praxi nepoužitelné.

Kombinace frézy a systému CAM

Technici od firem Franken a Open Mind pracují na společném řešení. Aby se dosáhlo shody, byl břit frézy vytvořen ve tvaru části kružnice – kruhové výseče. Byla navržena první soudečková fréza a Open Mind pro ni v rámci CAM systému Hypermill vyvinul vhodnou strategii frézování. Už první prototyp dopadl tak dobře, že se pracovníci firmy Franken rozhodli tento typ frézy rozšířit. Byla vyvinuta celá rodina nástrojů označená názvem „Kreissegmentfräser“, která má výhody při pětiosém hrubování a dokončovacím obrábění.

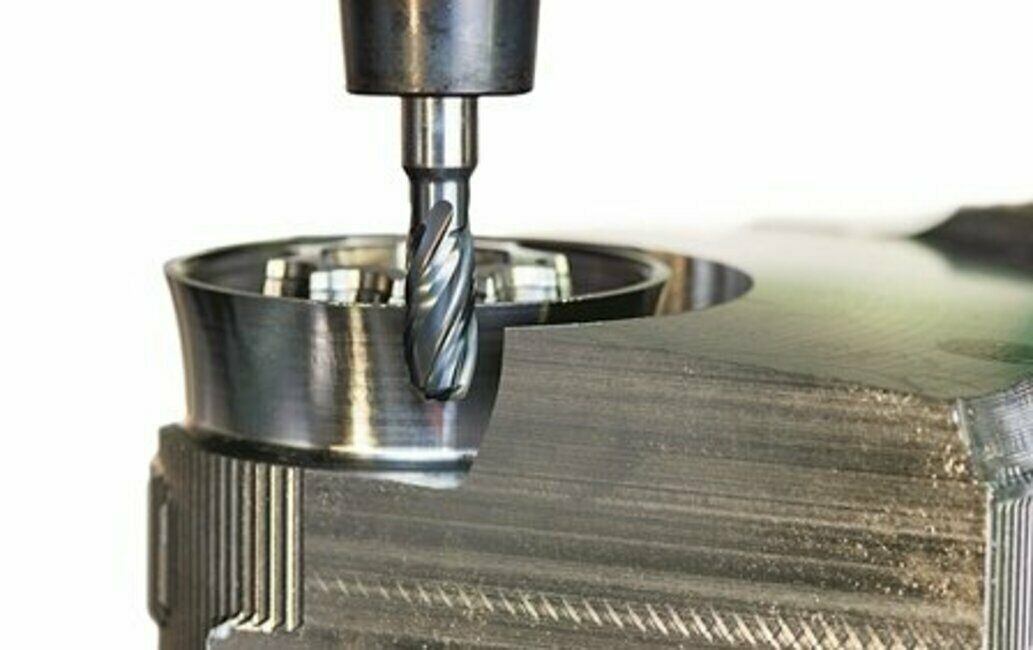

Kreissegmentfräser se vyznačují svojí silou při hrubování a obrábění načisto.

Tato fréza je navržena ve čtyřech různých tvarech: soudečkový, kapkovitý, kuželový a čočkovitý. Frézy mají také různé průměry a délku.

Kvalita daná kooperací

Skupina podniků Emuge-Franken udržuje úzkou spolupráci mimo jiné s výrobci obráběcích strojů a s dodavateli systému CAM. V popsaném příkladu byly partnery výrobce obráběcích strojů firma Hermle, v jehož předváděcím středisku se na jeho obráběcím centru konalo předvedení nových fréz, a firmy Open Mind jako výrobce systému CAM.

Vliv obráběcího centra na výsledky obrábění je pochopitelně velký, jak z hlediska technického, tak i ekonomického. Jedná se o přesnost a stabilitu, vysokou dynamiku, přizpůsobivost stroje pro řešení různých úkolů, příjemné ovládání pro obsluhu a snadnou údržbu, schopnost automatizace a konečně o hospodárnost provozu stroje. Obráběcí centrum řady C firmy Hermle je vybaveno ložem z minerální litiny (EN-GJS-400 u typu C 60/ C 50), které je díky své stabilitě a schopnosti tlumit vibrace při obrábění i díky své dlouhé životnosti vhodné pro živé předvádění nových nástrojů. Pět os je tvořeno třemi osami souřadnicovými a dvěma rotačními, které koná otočný stůl.

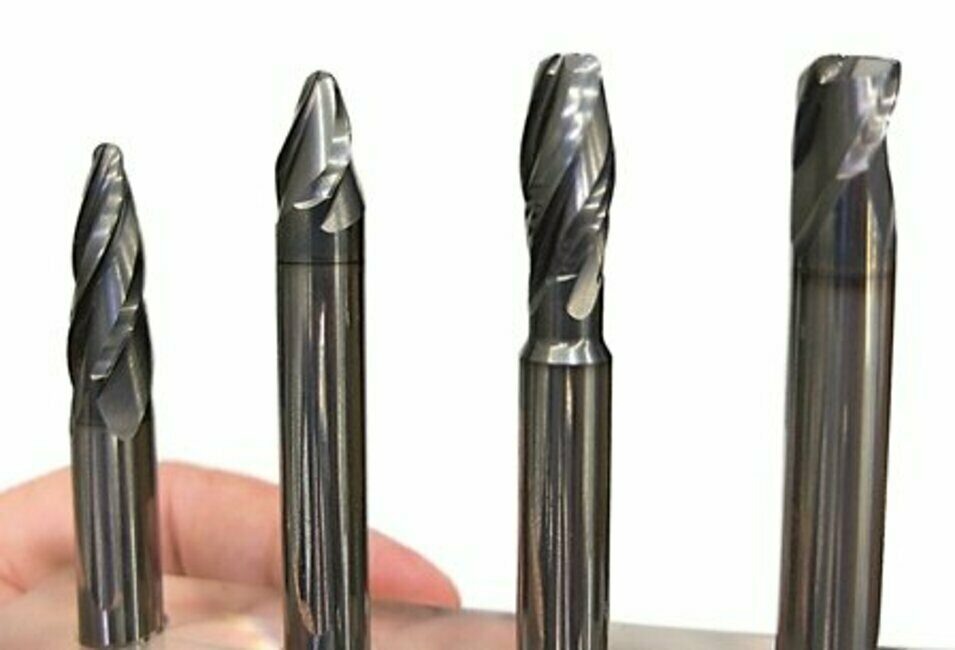

Čtyři základní tvary fréz typu Kreissegmentfräser, které firma Franken nabízí: (zleva) kapkovitý, kuželový, soudečkový a čočkovitý.

V příkladu se jedná o obrábění obrobků v obráběcím centru typu C 32 U dynamic. Opracovávaly se obrobky o rozměrech 650 x 420 mm (rotační součásti), případně 650 x 650 x 500 mm u prizmatických součástí. Kreissegmentfräser pracující s vysokým přísuvem vyvolávají vzhledem k velkému poloměru ostří na čele nebo na tělese frézy větší řezné síly než tradiční frézy s kulovým čelem. Proto musí obráběcí stroj vyhovovat tomuto zvýšenému namáhání.

Třetím účastníkem byla firma Open Mind, specialista na CAM systémy, která svým programem Hypermill zajišťovala, aby každý typ uvedené frézy pracoval v optimálním pracovním cyklu. Frézy mohou pracovat jak tangenciálně, tak také klasickým způsobem.

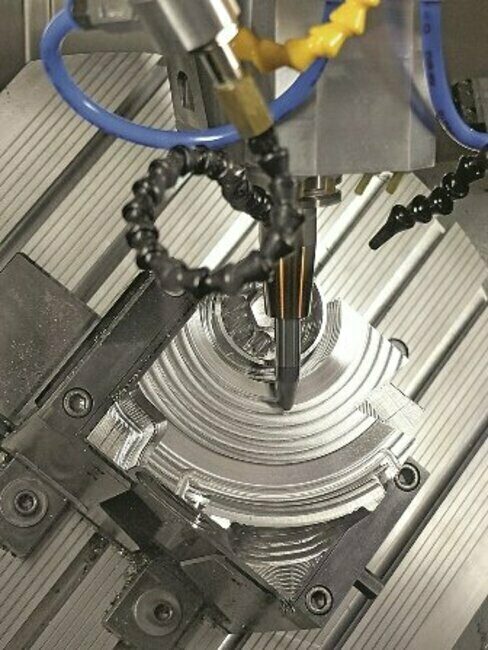

Vzorový obrobek při obrábění načisto na stroji Hermle C 32 U dynamic. Materiál obrobku ocel 1.2312.

Jeden nástroj nahradí čtyři frézy

Vzorový obrobek měl složitý tvar, byl z oceli 1.2312 a měl rozměry 160 x 160 x 55 mm. Firma Franken uvádí, že nové monolitní frézy ze slinutého karbidu jsou vhodné pro obrábění celkem širokého spektra materiálů, od hliníku až po Inconel. Pro kompletní obrobení vzorového kusu byly použity různé nástroje při čtrnácti pracovních cyklech. Výsledky frézování lze shrnout takto:

  • dosažená střední hodnota jakosti obrobeného povrchu Ra byla 0,57 μm, oproti 1,15 μm při obrábění konvenčními nástroji;
  • čas pro hrubování a dokončovací obrábění byl kratší asi o 40 min. U jiného obrobku, který má prizmatický tvar, ukázaly zkoušky při obrábění rovinné plochy načisto s konvenční frézou potřebu 79 minut, zatímco při použití fréz typu Kreissegmentfräser se čas na obrobení snížil na 7 minut;
  • vzhledem ke krátkým časům na hrubování a obrábění načisto vnějších tvarů je použití nových fréz velmi hospodárné, při současném výrazném zlepšení kvality obrobeného povrchu.

Das Industriemagazin č. 5, 2017, str. 30–31

Poznámky zpracovatele:
Uvedený příklad ukazuje na nutnost a vhodnost studia kinematiky obrábění. A to nejen pro obrábění tvarových ploch, ale také pro zlepšení technických a ekonomických výsledků práce nástroje. Vhodnou kombinaci tvaru ostří nástroje a kinematiky obrábění lze studovat pomocí simulace na počítači.

Autor: Andreas Bremstahler, zpracoval: J. Řasa
