Zdroj: Misan

Máme pro vás dobrou zprávu: na trhu je novinka ve třídě obráběcích center s kuželem vřetena velikosti 30 od japonské firmy Brother, kterou v ČR zastupuje společnost Misan z Lysé nad Labem. Aby zvýšila produktivitu nového modelu Speedio W1000Xd1, firma Brother doslova „odřízla“ každý ztrátový čas.

Hana Janišová

Vystudovala Divadelní fakultu AMU. Většinu svého profesního života pracovala jako redaktorka v rozličných periodikách nebo na PR pozicích ve firmách různého zaměření, naposled z oblasti informačních technologií.
Osobně jí jsou blízká nejen témata týkající se techniky a technologií, ale například také z oblasti sociální nebo školství a další.
Pro MM Průmyslové spektrum pracuje od roku 2017. Její stěžejní mimopracovní aktivitou je ochrana zvířat.

Reklama

Vývoj se nezastavil ani před tradičním typem řídicího systému Brother CNC-C00, který se používá na předchůdci tohoto nového modelu, centru Speedio S1000X1. Lože, stůl i stojan jsou nyní tužší, aby to odpovídalo zvýšené produktivitě. Pojďme se podívat blíže, jaké jsou přednosti nového modelu W1000Xd1. Průvodci budou konstruktéři firmy Brother a jejich představení stroje a jeho možností.

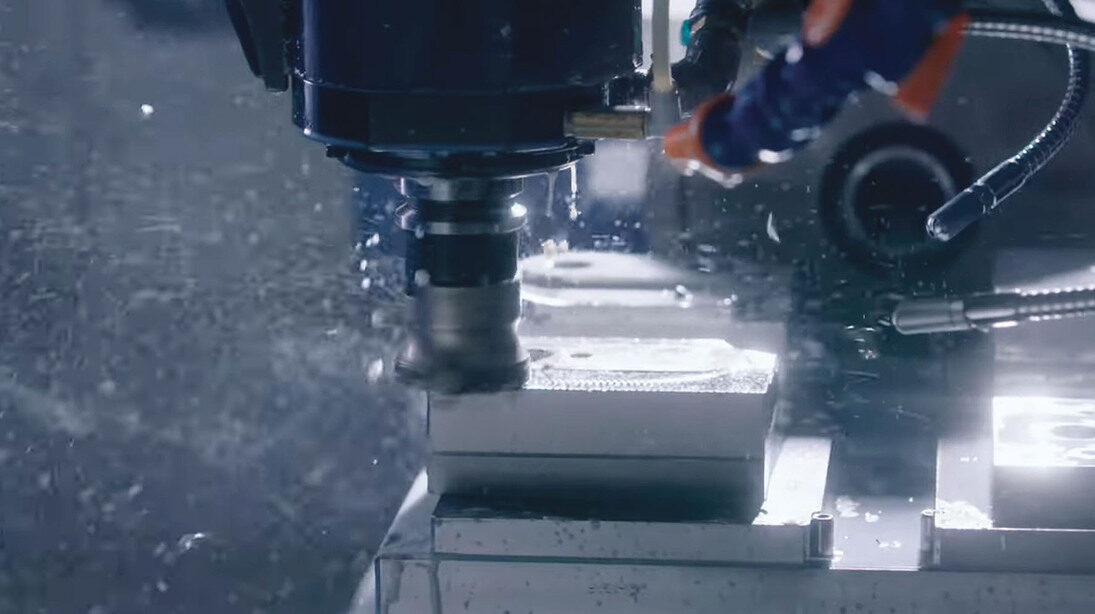

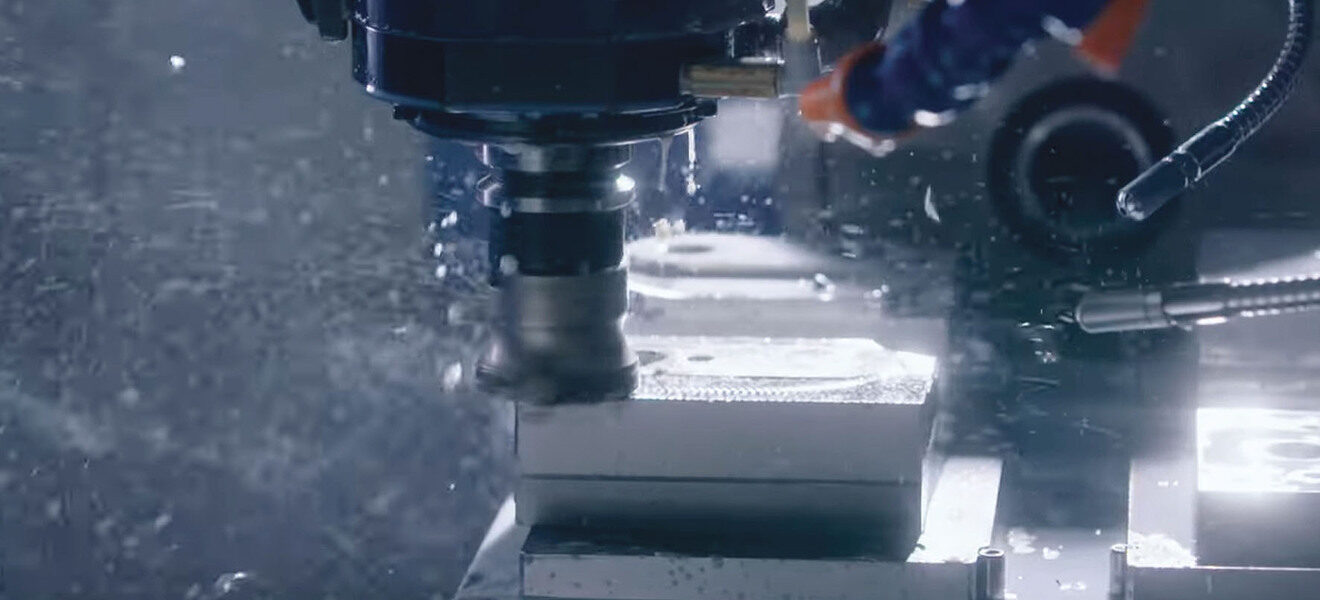

Firma Brother skutečně „odřízla“ každý ztrátový čas, aby zvýšila produktivitu nového modelu Speedio W1000Xd1. (Zdroj: Misan)
Pojďme se podívat blíže, jaké jsou přednosti nového modelu W1000Xd1. (Zdroj: Misan)

Produktivita a výkonnost

Velkou pozornost jsme věnovali řízení pohybů, které stroj s nástrojem a obrobkem, respektive přípravkem, vykonává. Podařilo se nám seřídit vzájemné pohyby zásobníku nástrojů a stolu s obrobkem tak, že se obrábění během výměny nástroje přeruší jen na naprosto minimální dobu. Říkáme tomu „Non-stop-ATC“ – výměna nástroje a polohování obrobku probíhají současně.

Reklama
Reklama
Reklama

Při operacích vrtání a závitování se průměrné cyklové časy snížily až o neuvěřitelných 60 % a kusové časy obrobků, na kterých převažuje frézování a závitování, se zkrátily o 30 %. Nárůst produktivity obrábění je tedy vysoký právě díky zkrácení časů výměny nástroje Tříska-Tříska (Chip-Chip) a také díky vysoce dynamickým pohonům vřetena i posuvových os.

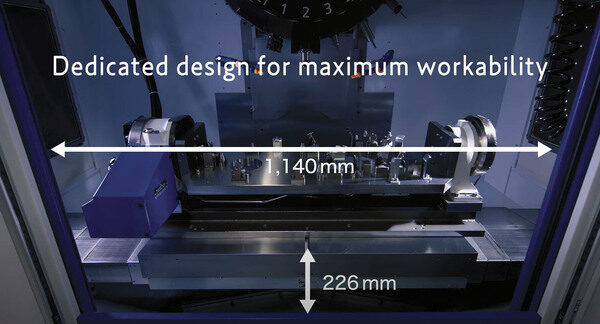

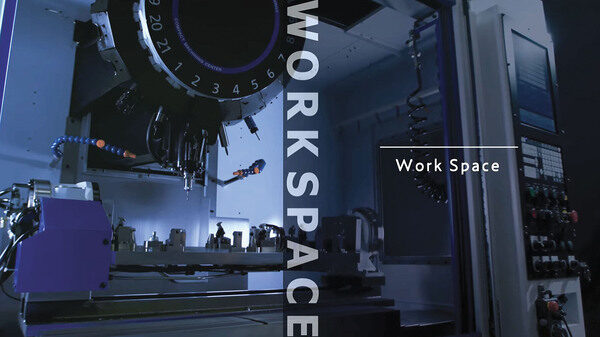

Úpravou vnitřního prostoru stroje i rozšířením nosné struktury stroje se podařilo vytvořit nebývale velký pracovní prostor. (Zdroj: Misan)

Výkonnost každého obráběcího stroje záleží na tuhosti jeho nosné soustavy, na instalovaných pohonech, a samozřejmě i na použitých nástrojích. Revidovali jsme proto nejprve konstrukci stávajícího modelu S1000X1. Vyšší cíle nového modelu W1000Xd1 jsme pak promítli do zvýšení tuhosti lože, stolu i stojanu. Inovací prošly i instalované pohony.

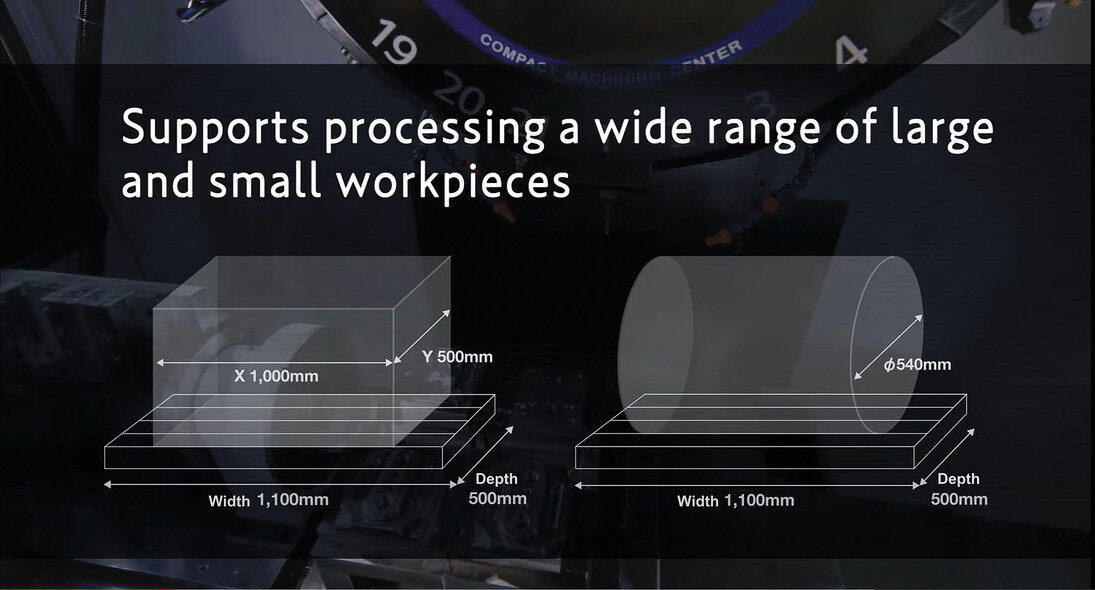

Udělalo se vše, aby se na stroji dala obrábět široká paleta obrobků. Malých i velkých. (Zdroj: Misan)

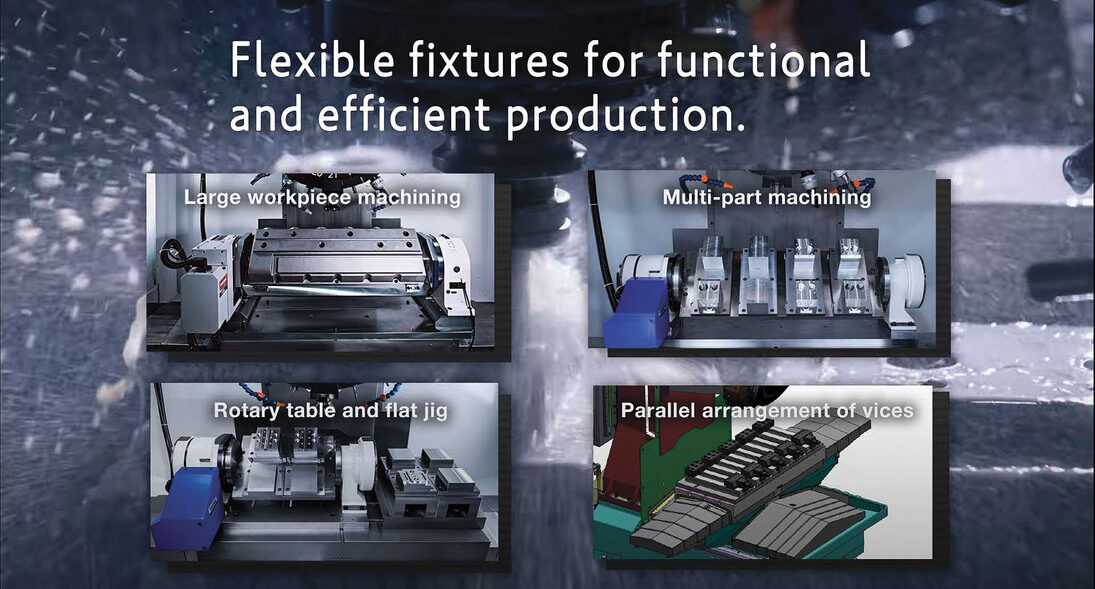

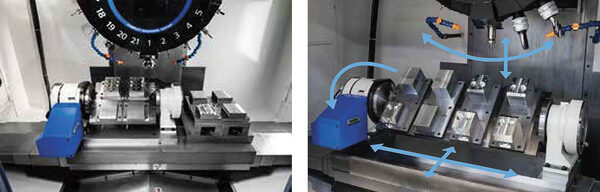

Používají serůzné přípravky. Typický je naklápěcí stůl. Je to vlastně další rotační NC osa stroje. (Zdroj: Misan)
Reklama

Aby stroj dobře sloužil

Víme, že nemalým příspěvkem k produktivitě výroby je snadná ovladatelnost stroje. Pro obsluhu je důležité mít všechny informace o výrobku, stavu obrábění, nástrojích i o stroji přehledně uspořádané. To vše musí být snadno přístupné. Takto jsme uvažovali při přeměně stávajícího řídicího systému C00, nahrazeného nyní řízením D00. Ovládání D00 je blízké ovládání smart-telefonů. Dokonce lze používat i (jemné!) pracovní rukavice.

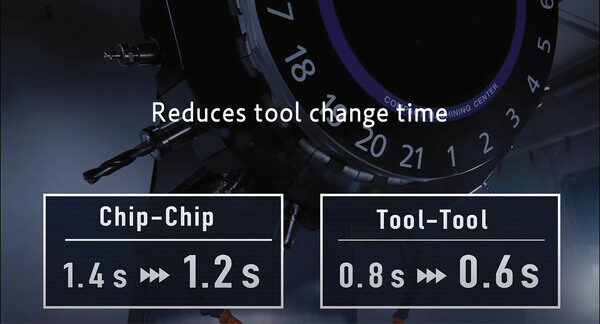

„Non-stop-ATC“ – výměna nástroje a polohování obrobku probíhají současně. (Zdroj: Misan)

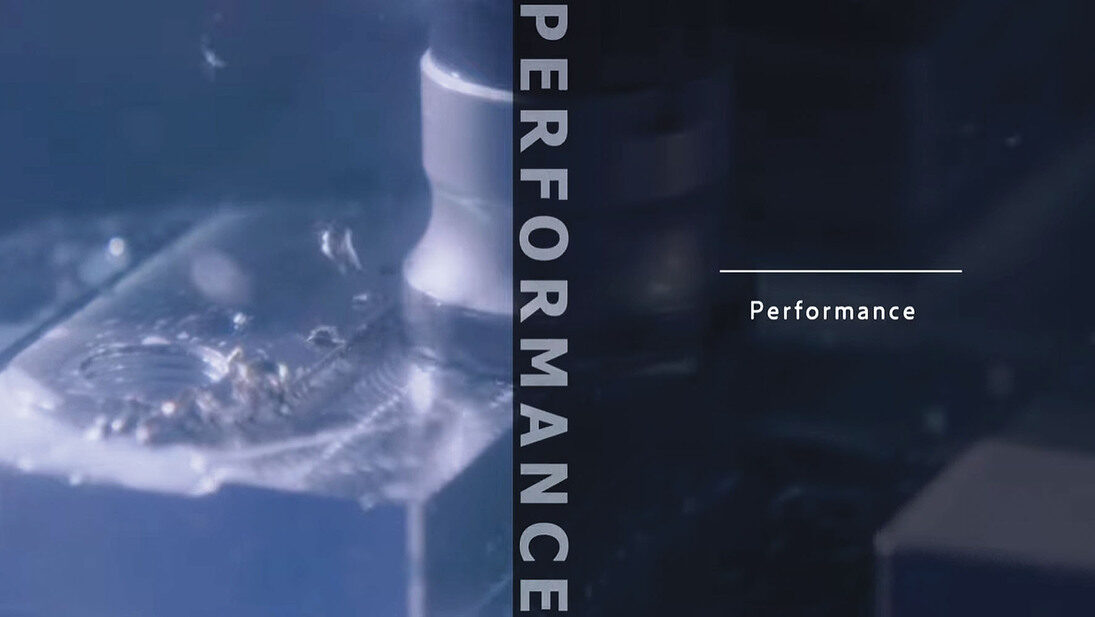

Při operacích vrtání a závitování se průměrné cyklové časy snížily až o 60 % a kusové časy obrobků, na kterých převažuje frézování a závitování, se zkrátily o 30 %. (Zdroj: Misan)

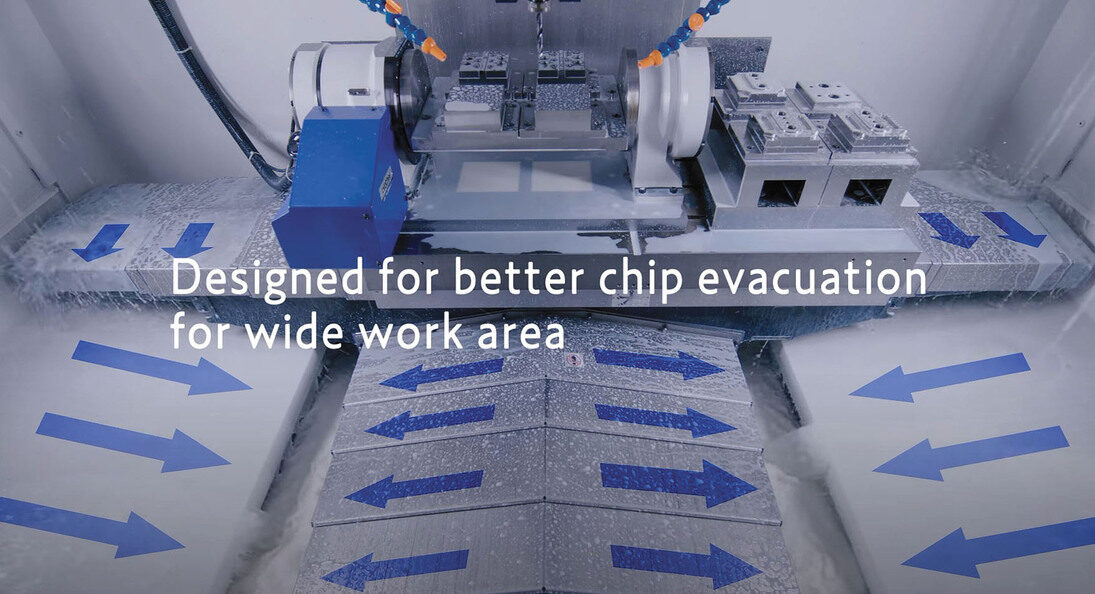

Uvědomili jsme si, že rychlý a dokonalý odvod třísek z obrobku, nástroje, a nakonec i z celého pracovního prostoru je velmi důležitý. Zabrání se tak poškození obrobku i nástroje a vyhneme se zbytečným ztrátám na materiálu i časech výroby. Proto jsme konstruovali krytování stroje s tímto vědomím. Rychlý oplach zajišťují také dvě výkonná čerpadla procesní kapaliny s odpovídající nádrží.

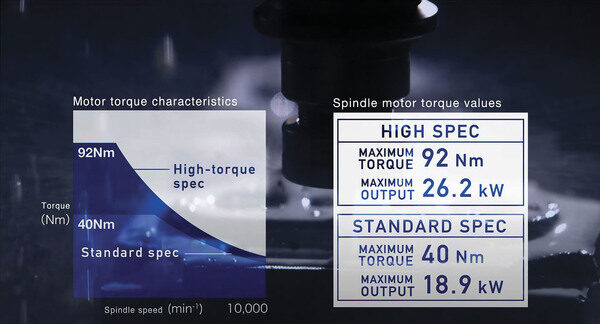

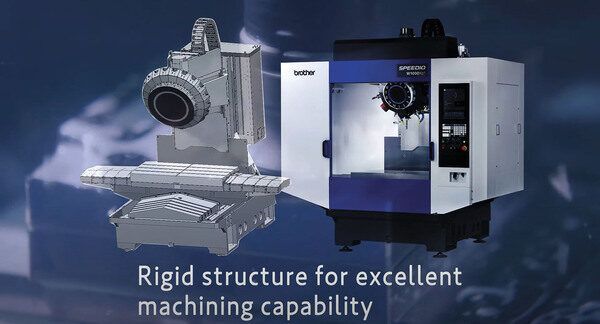

Výkonnost každého obráběcího stroje záleží na tuhosti jeho nosné soustavy, na instalovaných pohonech, a samozřejmě i na použitých nástrojích. (Zdroj: Misan)
Vyšší cíle nového modelu W1000Xd1 sepak promítlydo zvýšení tuhosti lože, stolu i stojanu. Inovací prošly i instalované pohony. (Zdroj: Misan)

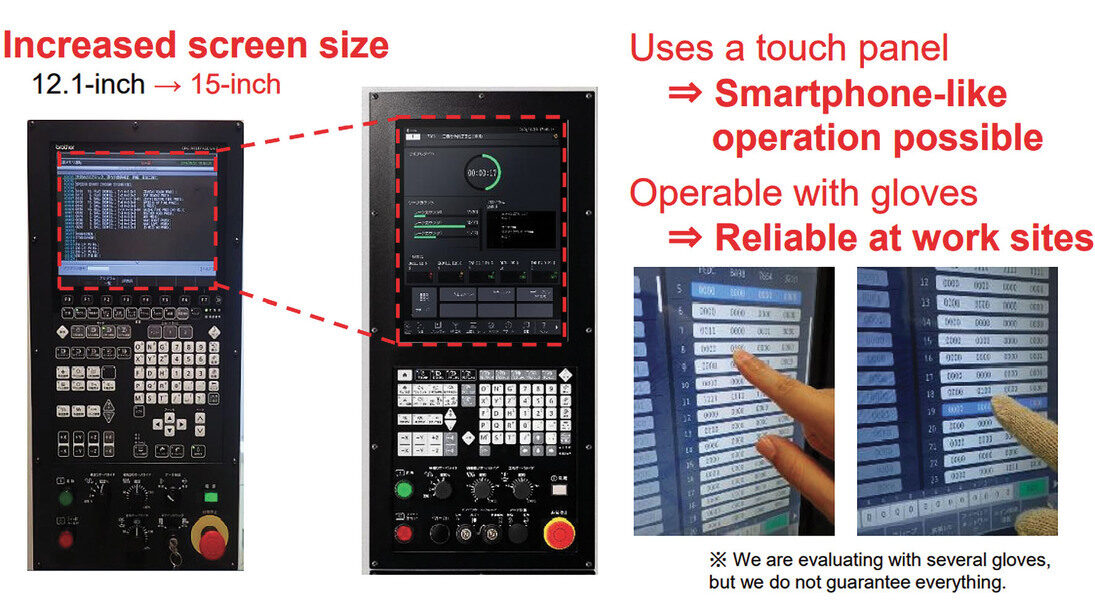

Pro obsluhu je důležité mít všechny informace o výrobku, stavu obrábění, nástrojích i o stroji přehledně uspořádané. (Zdroj: Misan)

Byli bychom rádi, kdyby se vám nový model obráběcího centra Speedio W1000d1 líbil a dobře vám sloužil ve vaší výrobě. To je cílem naší společnosti Brother. O další podrobnosti žádejte naše obchodní zastoupení společnost Misan v Lysé nad Labem.

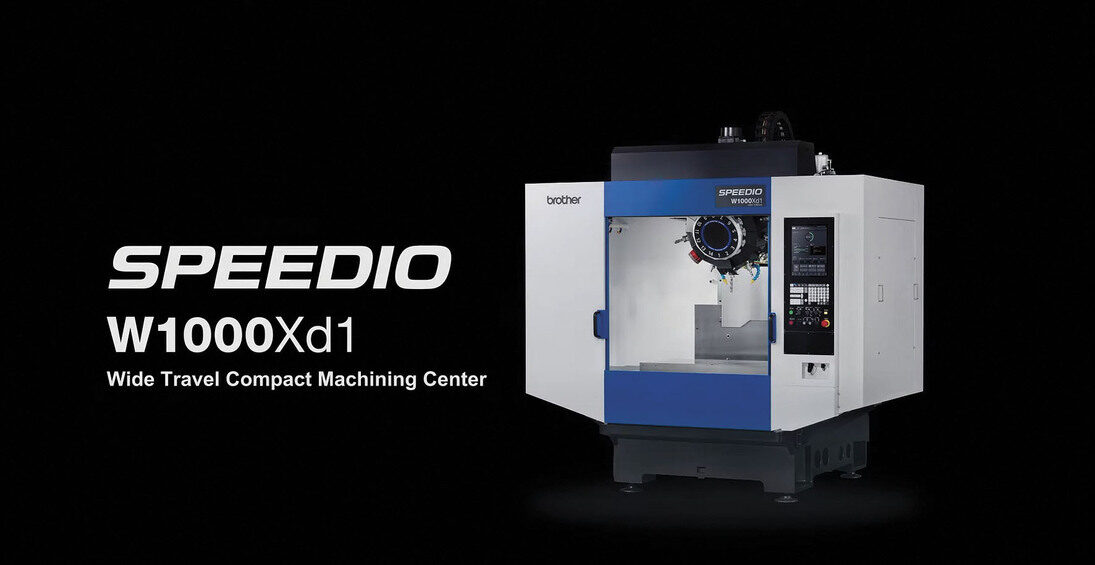

Cílem tvůrců je, aby se uživatelům nový model obráběcího centra Speedio W1000d1 líbil a dobře jim sloužil. (Zdroj: Misan)
