Návrh přesného tachometru pro automobilový průmysl

Přesná měření rozličných veličin jsou nedílnou součástí testování prototypů motorových vozidel. Patří mezi ně i měření rychlosti. Cílem vývojářů byl návrh přesného tachometru, který by splňoval přísná kritéria přesnosti a spolehlivosti v reálných podmínkách. K návrhu byla využita metoda Model-Based Design.

Pro přesné odhadnutí brzdného účinku a spotřeby paliva musí inženýři sledovat rychlost vozidla s přesností na 0,1 km.h-1. Mnoho komerčních tachometrů však funguje pouze na základě technologie globálního navigačního systému (GPS) a jejich přesnost tak závisí na kvalitě přijímaného signálu. V případě zhoršené kvality signálu pak není možné spolehlivě zajistit požadovanou úroveň přesnosti. Z tohoto hlediska jsou problematické zejména silniční testy, kdy je úroveň GPS signálu ovlivněna přítomností budov a dalších objektů.

Reklama
Reklama
Reklama

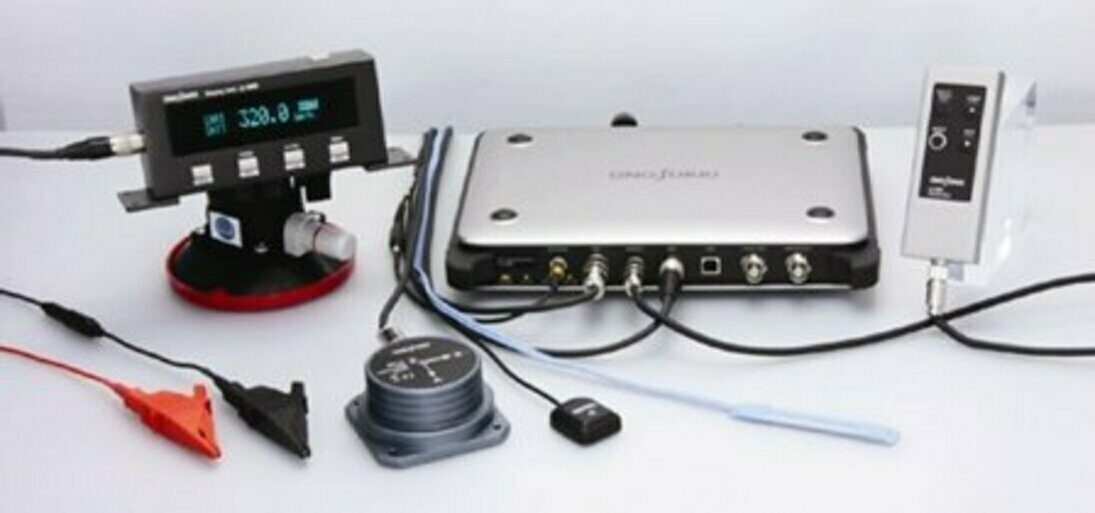

Obr.1 Tachometr LC-8100 zajišťuje přesné a stabilní měření i v případě ztráty signálu GPS.

Cílem inženýrů společnosti Ono Sokki, výrobce digitální měřicí techniky, byl vývoj přesného tachometru eliminujícího problémy způsobené sníženou kvalitu signálu. Tachometr je postaven na technologii GPS, ale v místech s nedostatečnou kvalitou signálu využívá inerciální měřicí jednotku (IMU), která zajišťuje přesné a stabilní měření i v případě, že dojde k úplné ztrátě signálu GPS.

První kroky

Ačkoli měli vývojáři společnosti Ono Sokki bohaté zkušenosti s vývojem vybavení pro měření a testování v automobilovém průmyslu, neměli k dispozici žádné návrhové modely, které by mohly být využity pro návrh přesného tachometru. Aby dosáhli požadované úrovně přesnosti, bylo potřeba vyvinout a zavést zcela nové algoritmy, které zahrnovaly komplexní maticové operace s řadou stavových proměnných.

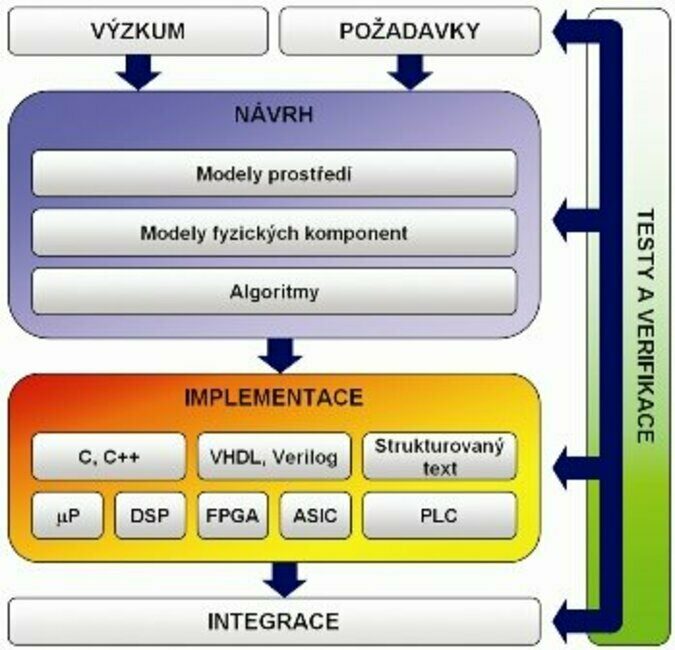

Obr.2 Schéma návrhu metodou Model-Based Design

Z důvodu přísných termínů na dokončení projektu bylo nezbytné urychlit vývoj algoritmů a jejich implementaci do embedded kódu v jazyce C. Při tradičním vývoji byly programy v jazyce C zapisovány ručně. Algoritmy potřebné pro vyvíjené zařízení však byly pro ručně psaný kód příliš komplikované, zejména s ohledem na stanovaný harmonogram. Proto bylo třeba nalézt jiné řešení.

Návrh metodou Model-Based Design

Řešením bylo zpracování návrhu metodou Model-Based Design, využívající nástrojů Matlab, Simulink a Embedded Coder firmy MathWorks. Středem návrhového procesu metodu Model-Based Design je model systému v prostředí Simulink. Ten je využíván od definice požadavků na finální zařízení přes návrh dynamického systému až po jeho implementaci na cílovou platformu a testování prototypu. Model systému je během vývoje průběžně zpřesňován a jeho kvalita je testována při simulacích. Pakliže aplikace vyžaduje implementaci na software/hardware platformu, MBD nabízí automatické generování kódu z modelu v Simulinku, a to včetně kódu pro systémy pracující v pevné řádové čárce nebo realtimeové systémy. Automatické generování kódu nejen zásadně zkracuje vývojový cyklus, ale také odstraňuje obvyklé a časté chyby vznikající při manuálním psaní programů.

Ve společnosti Ono Sokki se jednalo o první projekt, při kterém byl vývojový cyklus Model-Based Design použit. Metoda se ukázala mnohem účinnější než tradiční přístup k vývoji systémů. Vytvoření spustitelné specifikace a automatické generování zdrojového kódu pro cílový procesor tak umožnilo výrazně snížit čas vývoje.

Vývoj systému

Inženýři zachytili chování systému pomocí vývojových diagramů. Poté použili Matlab – integrované prostředí pro technické výpočty, vývoj algoritmů, analýzu dat a vizualizaci –, ve kterém naprogramovali algoritmy pro všechny definované bloky. Algoritmy byly v prostředí Matlab podrobeny řadě testů, které prověřily funkčnost jednotlivých prvků na úrovni komponent.

Následoval vývoj modelu na systémové úrovni, který byl realizován v grafickém prostředí Simulinku. Simulink je nástroj založený na symbolice blokových schémat, určený pro matematické modelování a simulace dynamických systémů. Obsahuje také prvky pro návrh algoritmů automatického řízení a zpracování signálů.
Model umožnil integraci algoritmů navržených v Matlabu se zahrnutím komplexního časování a interakcí mezi komponentami. Funkce modelu byla prověřena řadou simulací, které pomohly určit soubor parametrů maximalizující výkon systému. Model v Simulinku posloužil mimo jiné jako spustitelná specifikace projektu.
Po ověření návrhu simulacemi byl z navržených modelů a algoritmů automaticky vygenerován zdrojový kód v jazyce C. Kód bylo možné přímo nasadit na cílovou platformu zvoleného signálového procesoru (DSP).

Verifikace systému

Verifikace systému proběhla pomocí processor-in-the-loop simulací (PIL). Model v prostředí Simulink byl zapojen jako testovací rámec, ke kterému byl připojen reálný procesor s implementovaným algoritmem. Tak byla ověřena funkčnost kódu na cílovém DSP, kdy byly výstupy z procesoru porovnány s výsledky původních simulací.

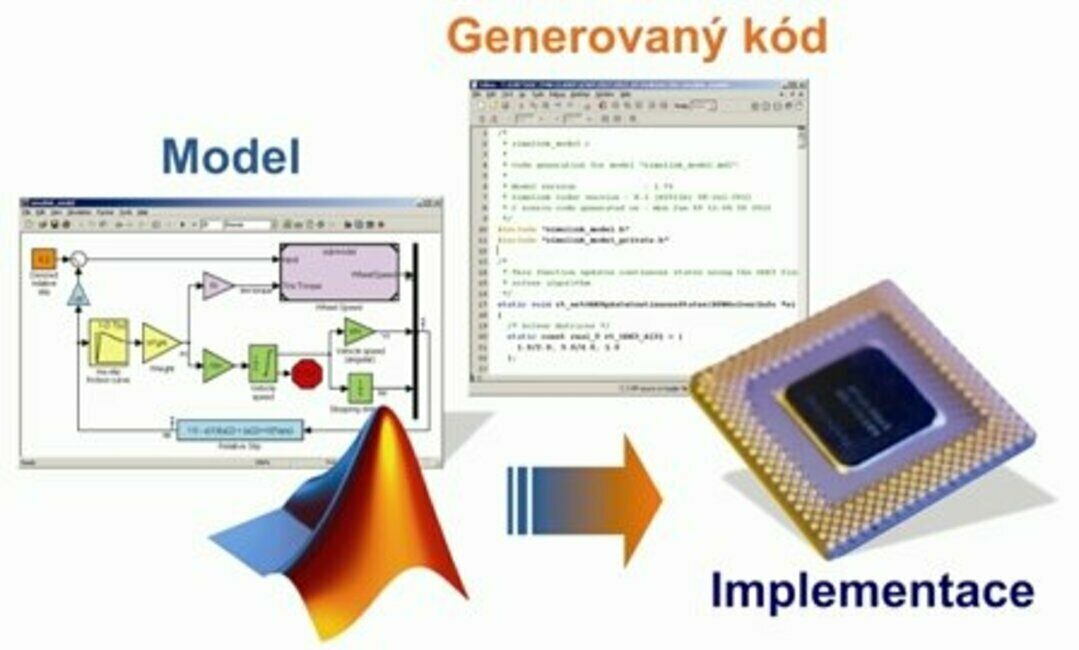

Obr.3 Generování kódu z modelu v prostředí Simulink

Během validace byl nalezen rozpor ve funkci algoritmů v DSP, který byl způsoben překladačem C kódu. Při tradičním vývojovém cyklu by bylo velice obtížné takovouto nejednotnost odhalit. PIL testy umožnily tento problém identifikovat a vyřešit jej předtím, než byl kód nasazen do výroby. Měřicí systém LC-8100 je v současné době v prodeji společně s dalšími tachometry společnosti Ono Sokki. Ačkoli byl již vývoj systému ukončen, jsou vytvořené modely opětovně využívány jako základ pro další generaci měřicích systémů.

Výsledky

Podstatné zkrácení doby vývoje

Podle odhadu vývojářů by při vývoji systému s ručním zápisem kódu v jazyce C nebylo možné dokončit projekt v termínu. Automatické generování kódu práci výrazně urychlilo a přispělo k dokončení projektu s časovou rezervou.

Snížení objemu kódu, který bylo nutné naprogramovat

Naprogramování algoritmů v Matlabu vyžaduje mnohem menší množství kódu, než je nutné použít při ručním zápisu stejných algoritmů v jazyce C. Protože je kódu mnohem méně, je jeho údržba jednodušší a nižší je i potenciální množství zanesených chyb.

Opětovné využití modelů ve fázi testování

Chování celého systému bylo navrženo a modelováno v Simulinku. Modely umožnily pochopit, jak změny v jedné části systému ovlivňují celek. Po ověření algoritmů simulacemi byly stejné modely využity jako referenční a testovací systém při processor-in-the-loop simulacích, které pomohly zlepšit kvalitu výsledného softwaru.
Distributorem produktů společnosti MathWorks v České republice a na Slovensku je Humusoft, s. r. o.

Jaroslav Jirkovský

Humusoft
www.humusoft.cz
Jirkovsky@humusoft.cz
