Válcová laboratoř pro měření emisí

Měřením emisí se Škoda Auto zabývá již více než šedesát let. Spolu s vývojem motorů a vozidel a stále se zpřísňující legislativou vznikla potřeba vybudovat Emisní centrum Jih. Základní kámen tohoto centra byl položen v Mladé Boleslavi v létě 2016 a letos v květnu byl otevřen první ze tří měřicích boxů, vybavený nejmodernějšími technologiemi. Celková investice se vyšplhala k 15 milionům eur.

Laboratoř by měla sloužit nejen vývoji, ale také útvaru kvality při předepsaných kontrolách vozů ze sériové výroby. Snaha maximálně vyhovět stále se zpřísňujícím legislativním požadavkům na měření škodlivých látek ve výfukových plynech totiž znamená přísnější, komplikovanější a časově náročnější zkoušky. Nová legislativa vyžaduje měření emisí za různých teplot. Kromě obvyklé teploty +23 °C se bude měřit při teplotách +14 °C a –7 °C. Speciální zkoušky pak budou vyžadovat podstatně větší rozmezí. K tomu budou sloužit budoucí dva boxy jako speciálně izolované klimakomory, ve kterých se teploty budou nastavovat od –40 °C do +65 °C.

Do roku 2020 by tato laboratoř měla poskytnout 24 pracovních míst. Toto číslo je překvapivě malé, je to z důvodu, že jsou zde implementovány nejmodernější technologie a chod celé laboratoře zabezpečí v jedné směně pouhých osm pracovníků. Kapacita laboratoře je nyní zhruba 2 600 měření ročně.

MĚŘENÍ EMISÍ MÁ TRADICI

Na složení a množství emisí má vliv velká škála různých proměnných. V prvé řadě je to spotřeba pohonných hmot. Tu ovlivňují palivo, příprava směsi, objem motoru, výkon a počet válců, rozvody, zapalování, výfuk, chlazení, umístění motoru, přenos výkonu, konstrukce převodovky, hmotnost, pasivní odpor, tvar karoserie, pneumatiky, v neposlední řadě také styl jízdy a mnoho dalšího. Prvními sériovými typy vozů Škoda, u  kterých lze ve zkušebních protokolech dohledat výsledek měření emisí, byly Škoda 100 a 110, vyráběné v letech 1969–1976.

Reklama
Reklama
Reklama

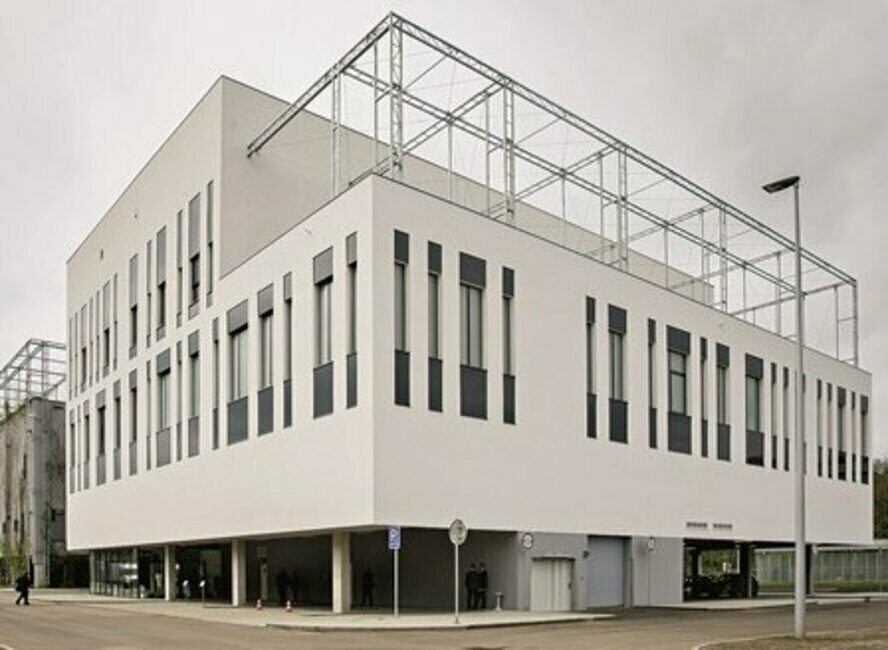

Výstavbou Emisního centra Jih se automobilka Škoda Auto připravuje na očekávané změny pohonů, paliv a technologie měření. (Foto: ČTK)

Vybavení nové laboratoře

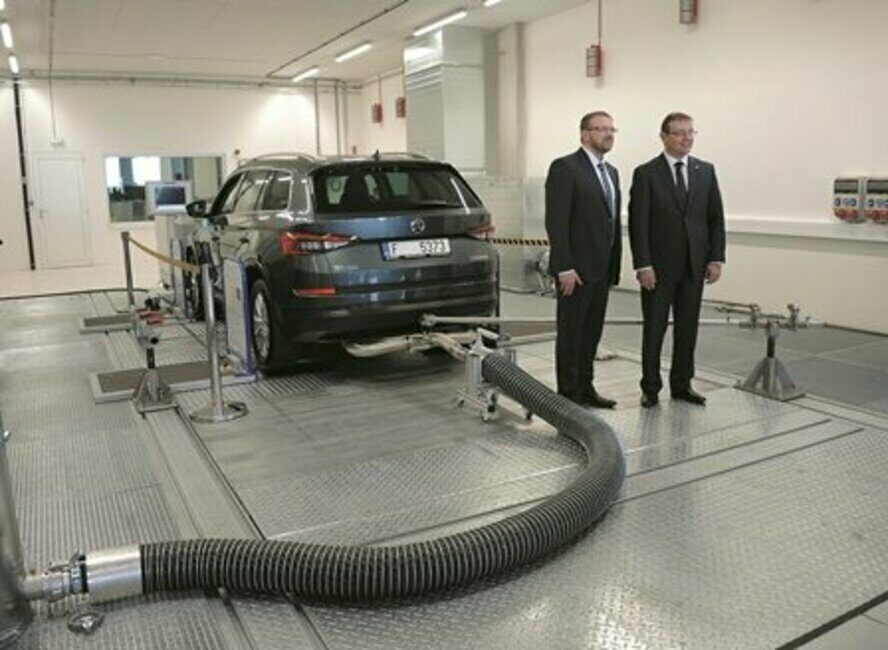

V Emisním centru Jih je 25 stanovišť pro temperování vozů a jejich přípravu před měřením. Všechny boxy jsou vybaveny válcovým dynamometrem, který slouží k simulaci valivých odporů pneumatik a aerodynamických odporů vozu podobně jako při skutečné jízdě na silnici. Zkušební stav je vybaven pro měření vozů s pohonem 4x4. Simulaci brzdění zajišťují elektromotory, každý o výkonu 220 kW, příkon jednoho zařízení je 650 kW. Vůz je chlazen vzduchem, jehož proudění lze simulovat proporcionálně až do rychlosti 135 km.h-1. Válcový dynamometr pak umožňuje simulovat jízdu až do rychlosti 250 km.h-1.

Slavnostní otevření válcové laboratoře symbolickým zmáčknutím tlačítka pro otvírání vstupních vrat boxu se zúčastnili Ing. Martin Hrdlička, Ph.D., MBA – vedoucí vývoje podvozku a agregátu a Ing. Bohdan Wojnar – člen představenstva za oblast řízení lidských vztahů Škoda Auto.

Vybavení laboratoře emisí je sofistikované pro měření CO, CO2, HC, NOx, CH4. Během měření se odebírají výfukové plyny do analytického systému, kde se měří celkový objem a koncentrace jednotlivých škodlivých látek.

Nově jsou zde řešeny sklady tzv. kalibračních plynů, jimiž se cejchují analyzátory před každým měřením. Ve zkušebně je umístěno celkem třicet tlakových lahví plynů různých koncentrací. Významnou a složitou součástí každé emisní laboratoře je systém klimatizace a vzduchotechniky. Předepsány jsou i hodnoty vlhkosti vzduchu při měření. Tyto parametry pak musejí být konstantní i při tepelné zátěži v prostoru měření. Výkony motorů měřených vozů dnes dosahují až 300 kW. Většina výkonu se při jízdě na válcovém dynamometru přemění na teplo vyzařované do prostoru měřicího boxu. Výměny vzduchu v boxech proto dosahují až 30 000 m3.h-1.

Hadice pro sběr výfukových plynů do analytického systému je vyhřívaná z důvodu zabránění kondenzace výfukových plynů.

VĚDĚLI JSTE, ŽE...

… z pohledu všech zdrojů CO2 je z oceánů produkováno 41,5 % tohoto plynu, ze země 27 % a vegetace emituje také 27 % CO2? Vliv veškeré lidské činnosti činí 3,5 %. Z toho množství připadá na elektrárny 25 %, na domácnosti 23 %, na průmyslovou výrobu 19 %, na spalování biomasy 15 %, na veškeré dopravní prostředky pak 18 %, z toho na osobní automobily 5,5 %. Převedeno na celkové množství CO2 na Zemi, podíl osobních automobilů na světové produkci činí 0,2 %.

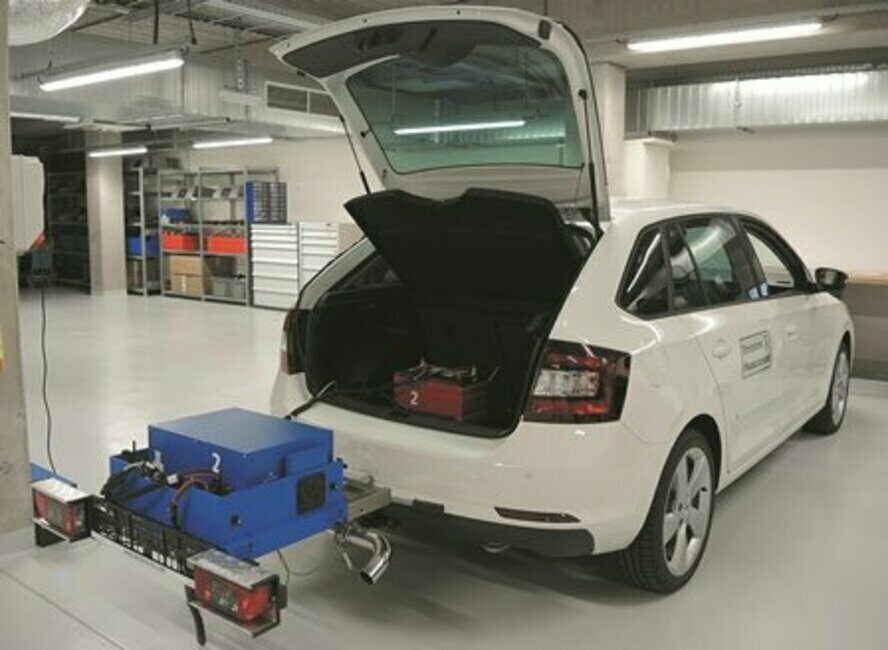

Testovací jízda při RDE (Real Driving Emission) musí zahrnovat tři typy jízdních režimů. Jízdu po městě (do 60 km.h-1), mimo město (60–90 km.h-1) a na dálnici (nad 90 km.h-1). Musí být ujeto min. 16 km a jízda musí trvat 90–120 minut.

Nové metody testování

V poslední době stále častěji zaznívá kritika testovací metodiky založené na jízdním cyklu NEDC (New European Driving Cycle), považovaném za neodpovídající skutečným podmínkám provozu. Evropská komise z toho důvodu připravila dvě nové metodiky měření emisí. Laboratorní měření (WLTP – Worldwide harmonized Light vehicles Test Procedure) je určené ke stanovování emisí škodlivých látek a spotřeb vozů. Druhá metodika (RDE – Real Driving Emissions) využívá měření přímo v reálném provozu při jízdě na silnici pomocí mobilních analyzátorů PEMS (Portable Emissions Measurement System) pro ověření množství emitovaných škodlivin NOx a PN (Particle Number – počet pevných částic ve výfukových plynech). Nové laboratoře Emisního centra Jih jsou na obě nové metodiky měření vybaveny a budou je podle platné legislativy také plnit.

Článek byl vypracován využitím materiálů Škoda Auto Emisního centra Jih

Eva Buzková, Mladá Boleslav
