Nové stroje a technologie pro zpracování plastů

Plasty, plasty a zase plasty. Toto odvětví průmyslu se rozvíjí stále s velkou dynamikou a podle současného stavu znalostí má před sebou ještě velkou budoucnost. Totéž platí o technologiích, které se tímto fenoménem zabývají.

Nejrozšířenější technologií v tomto segmentu je vstřikování plastů. Plastové materiály stále více nahrazují tradiční suroviny, až nám to možná někdy přijde líto (vzpomeňte třeba z dětství na své dřevěné kostky či plyšáky vycpané pilinami). Bez plastů by dnešní svět existovat už ani nemohl.

Reklama
Reklama
Reklama

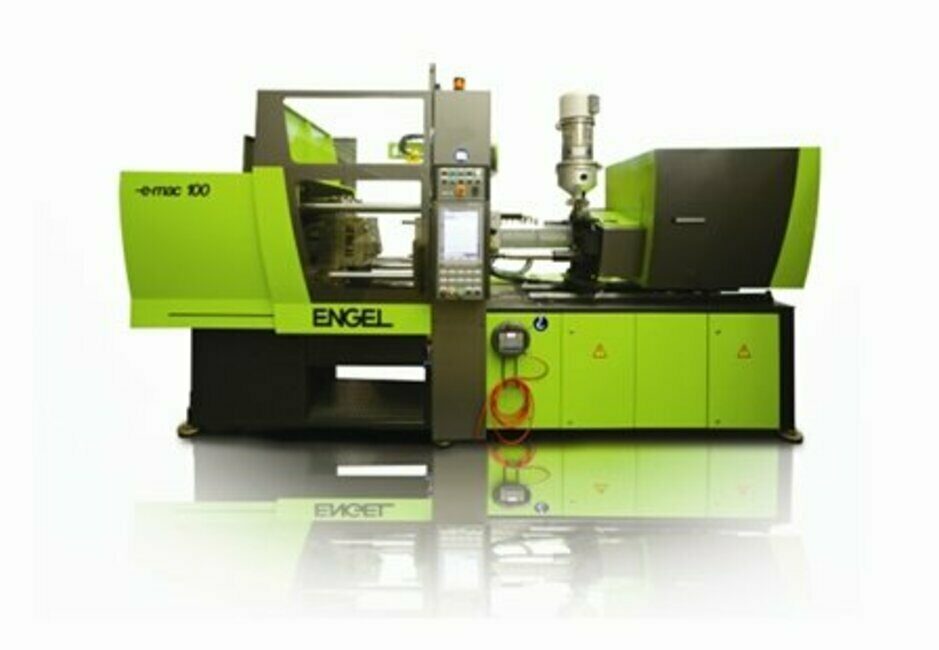

Plně elektrický vstřikovací lis e-mac 100Firma Engel je dozajista jedním z hlavních nositelů vývoje v tomto oboru. Výsledek snažení jejích zaměstnanců je nejlépe patrný na firemním sympoziu konaném vždy jednou za tři roky v rakouských výrobních závodech Engel. V červnu loňského roku se během dvou dnů konání této akce vystřídalo na přednáškách a mezi vystavenými exponáty téměř 3 tisíce hostů z celého světa, mezi nimi okolo 100 účastníků z České republiky. Na této akci bylo představeno několik nových provedení strojů i vylepšení stávajících procesů a technologií. Krátce se u nich zastavme.

Plně elektrický stroj řady e-mac

Velký důraz je dnes zaměřen na úsporu elektrické energie. Zde je pak optimální využití strojů s elektrickými pohony. Stroj řady e-mac se řadí do rodiny plně elektrických strojů s menší tonáží (50 až 180 tun) a šneky o průměru 15 až 60 mm. Jde o kloubový stroj se sloupky. Vstřikovací jednotky jsou kompatibilní se vstřiky hydraulických bezsloupkových strojů a je tedy možné používat stejné velikosti vstřikovacích komor obou těchto provedení strojů mezi sebou. To usnadní práci při zavádění elektrických strojů v tradičních lisovnách, které již bezsloupkové stroje provozují.

Stroje řady e-mac je možné používat jak pro běžné technické vstřikování, tak ve spojení s mnoha novými postupy, jež se dnes v oboru vstřikování plastů používají, jako je například vstřik do pootevřené formy (tzv. ražení výlisků). Tyto stroje díky své kompaktní konstrukci zabírají malou zástavbovou plochu. Rovněž je možné na stroj instalovat robot a  využít odkládání výlisků do rozšířené zadní zábrany, ve které je integrován dopravník. Tato koncepce je velmi rozšířená u bezsloupkových strojů. Pohon těchto strojů zajišťují výkonné jednotky Bosch Rexroth, se kterými jsou již dobré zkušenosti na strojích řady e-motion.

Hybridní stroj řady e-duo

Hybridní stroj řady e-duo je z rodiny dvoudeskových strojů a výrobce jej prozatím nabízí v uzavíracích silách 5 000 až 7 000 kN (500 až 700 tun) a s průměry šneků od 50 do 105 mm. Zde je patrný průnik elektrických pohonů do velkých strojů. Na sympoziu byl představen stroj e-duo 2440/500. Vstřikování a šnekování zajišťují přímé servopohony. Díky tomu se dosahuje vynikající reprodukovatelnosti procesu. Zavírání formy je realizováno rovněž elektricky. Hydraulické je vyvození uzavírací síly. Hydraulický pohon je realizován servomotory, které pohánějí regulační čerpadla. Díky tomu je i tento proces vždy konstantní. A oproti plně hydraulickým strojům se u tohoto provedení dosahuje úspor elektrické energie průměrně 35 %!

Zpracování vlhčeného polyesteru

Z nových technologií a úprav strojů stojí za povšimnutí několik nových postupů. Jedním z nich je zpracování vlhčeného polyesteru (BMC). Technologie je shodná se zpracováním reaktoplastů (dříve označovaných termosetů). Dnes se používá zejména v elektrotechnickém a automobilovém průmyslu a tam, kde dochází k velkému tepelnému a mechanickému namáhání. Tyto materiály mají nízkou nasákavost a oproti termoplastům rozměrovou stálost. Typickou aplikací jsou základové desky výkonových elektrotechnických zařízení a nebo paraboly světlometů v automobilech.

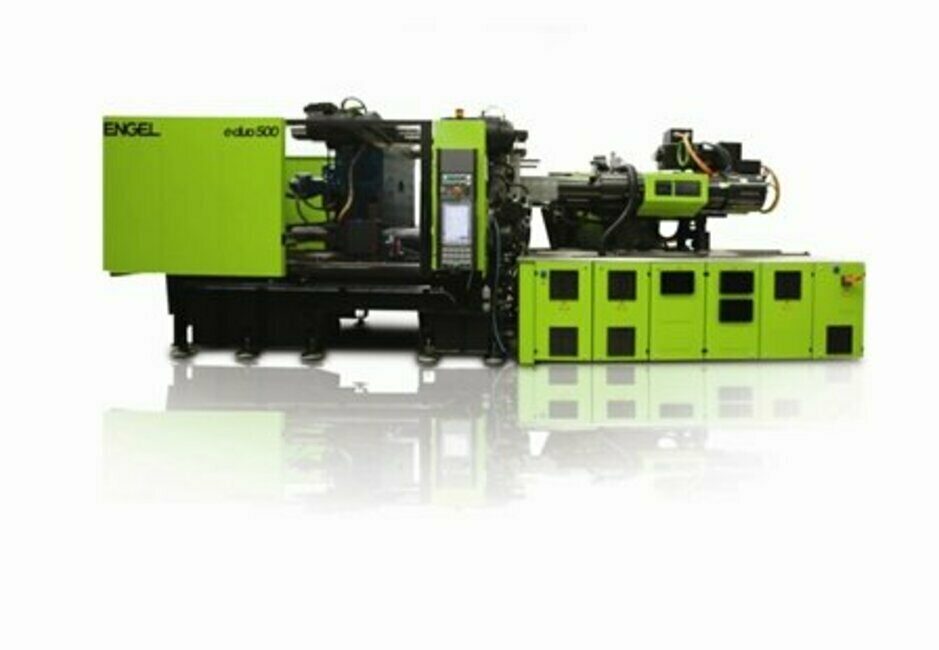

Hybridní vstřikovací lis e-duo 500Materiály BMC jsou plněny dlouhým skleněným vláknem pro vyztužení hotových výlisků. Díky své těstovité konzistenci je poněkud obtížnější jejich dávkování do vstřikovací jednotky. Pro transport potřebné dávky materiálu se používají zařízení na principu pěchování (tzv. pěchovačky) anebo šnekové podavače (obchodní označení např. rotofeeder).

Oproti termoplastům je proces zesíťování reaktoplastů nevratný a výlisky tedy nelze recyklovat. I způsob zpracování hmoty BMC je odlišný od běžných plastů. Na válci je materiál měkčen při teplotě do 60 °C a zesíťování ve formě pak probíhá za teploty 150–190 °C. Ve formách se dnes často používá zabudovaných studených kanálů pro natékání materiálu. Jak je patrné z názvu, tyto jsou chlazené (obdobně jako u zpracování gumy). Tím se výrazně zamezuje vzniku odpadů ze vtoků, které by bez chlazení nutně vznikly. Při kilogramové ceně tohoto materiálu v rozmezí 1,5–2 eura, u speciálních materiálů až 8 eur, pak lze dosáhnout výrazných úspor.

Dolphin technologie – tuhá konstrukce s měkkým povrchem

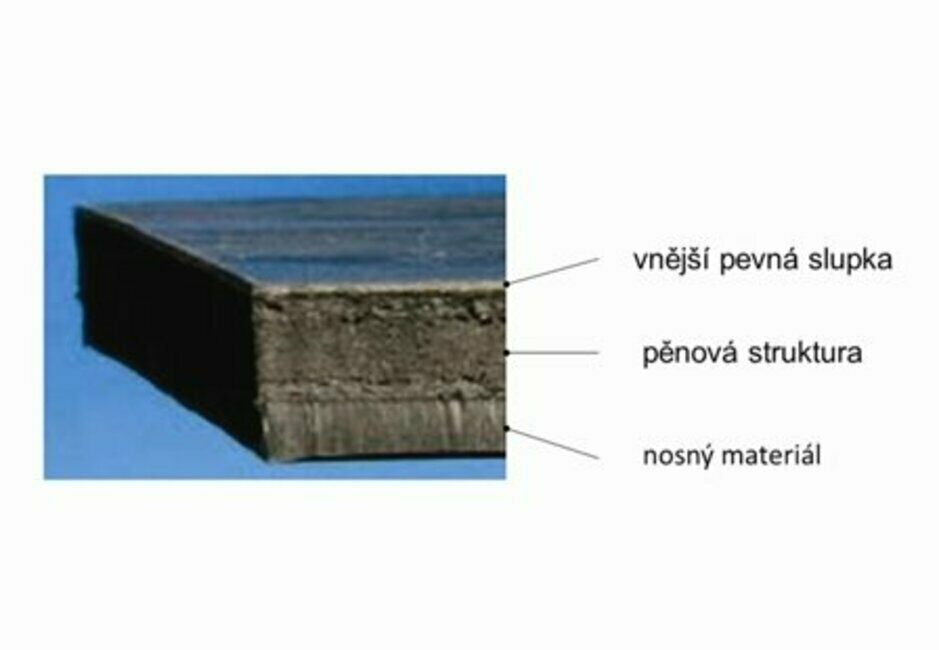

Výrobky vzniklé technologií Dolphin mají tuhé jádro z konstrukčního plastu opatřeného vrstvou měkčeného materiálu (soft-touch), který je příjemný na omak. Tyto výrobky známe velmi dobře z interiérů automobilů i vlaků, kde nás obklopují ve formě madel ve dveřích, opěrek sedadel, povrchů přístrojových desek apod. Dosud bylo nutné vyrábět tyto produkty ve více operacích, zatímco technologie Dolphin je sdružuje do jedné.

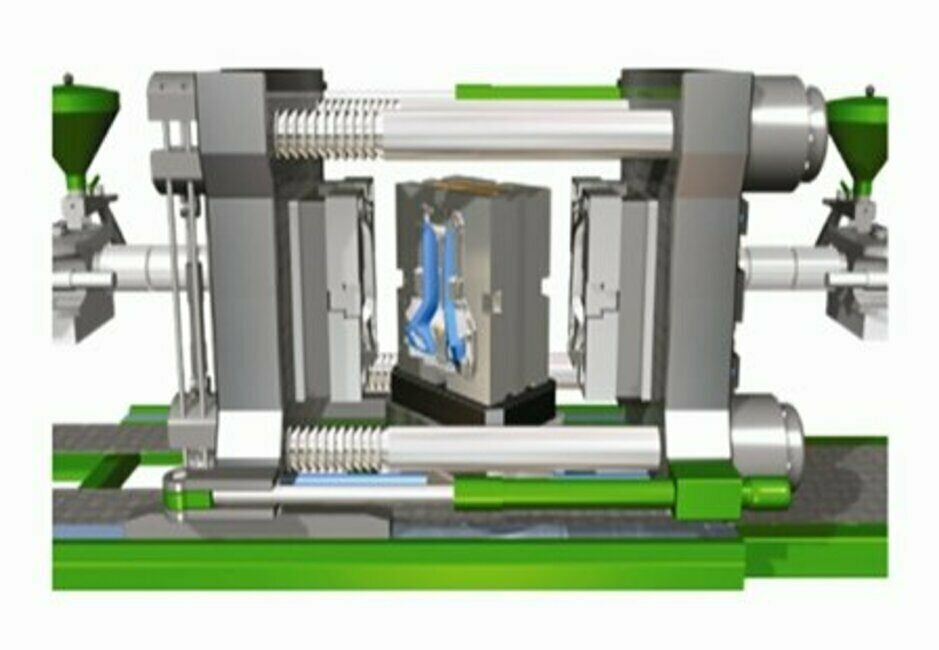

Princip technologie Dolphin

Pro tyto účely se používají dvoukomponentní stroje (vzhledem k rozměrům výlisků téměř výhradně vyšších uzavíracích sil). Nejprve je vystříknut základní nosný materiál a ve druhém kroku se na jeho povrch nanese měkčený materiál. Pro tyto účely se s výhodou využívá dvoudeskových strojů duo, kde je střední etáž třídeskové formy nesena horizontálním otočným stolem a přenáší výrobek od prvního vstřiku ke druhému. Pro vstřik se používá napěnění materiálu metodou MuCell (patent firmy Trexell). Touto metodou je možné docílit zkrácení doby chlazení a v mnoha případech i snížení uzavírací síly. Popis této metody najdete např. na www.mmspektrum.com/020131 nebo www.mmspektrum/130129.

Nový povrch šneků Onyx

Termoplastové materiály se stále zdokonalují a zlepšují své vlastnosti. Tím se dociluje větší šíře jejich použití. Lepších mechanických vlastností se dosahuje pomocí různých minerálních plniv, zejména přídavkem skleněných vláken. Pro tyto účely vyvinula firma Engel nový tvrdokovový povrch šneku pod názvem Onyx. Tento povrch je velmi stálý proti otěru. Jádro šneku je tvořeno materiálem, který dlouhodobě snáší bez změn mechanické namáhání. Použití takto zhotoveného šneku tedy přináší uživateli možnost dlouhodobě stabilního procesu bez nutnosti reagovat na změny způsobené otěrem.

Při vývoji tohoto šneku byli postaveni technici před obtížný úkol – spojit velmi křehký tvrdokov povrchu šneku s jeho relativně „měkkým“ ocelovým jádrem. Toho se nakonec podařilo dosáhnout optimalizací obsahu uhlíku a jeho struktury v objemu materiálu. Při zhotovování geometrie šneku se musí ze základního materiálu žíháním odstranit pnutí v celém objemu. Tvrdokov se nanáší práškovou metalurgií. Prášek se zahřeje na teplotu okolo 1 200 °C a poté se tryská na polotovar šneku rychlostí 300 až 2 000 m.s-1. Zařízení na nanášení prášku má aktivní plochu tryskání o průměru necelých 20 mm. Povrch šneku musí být otryskáván po celé ploše několikrát za sebou. Jedná se velmi zdlouhavý proces, na jehož konci je šnek opatřen po celém povrchu homogenní vrstvou tvrdokovu. Na konci celého procesu je pak ještě šnek nutné vyžíhat v ochranné atmosféře.

Neustálý proces zlepšování strojů, výrobních technologií i vlastností materiálů s sebou nese mnoho nových výrobků, které nás obklopují, nové možnosti poznávání svého nejbližšího i vzdálenějšího okolí… Doufejme, že tento proces dokáže zdokonalit nejen techniku, kterou produkujeme, ale i nás samé.

Ing. Jan Kohoutek

Engel

Jan.Kohoutek@engel.at
www.engelglobal.com/cz
