Předúpravy povrchů velkorozměrných ocelových konstrukcí

V letech 2014 až 2016 budovala jako generální dodavatel firma S.A.F. Praha, spol. s r. o., technologická zařízení pro mechanické předúpravy povrchu, odmašťování a termické nástřiky ve výrobním závodě polské firmy Famet v blízkosti města Opole. Investor a uživatel vyrábí zařízení pro energetiku, plynárenský a ropný průmysl, jejichž součástí jsou velké ocelové svařence s hmotností do 250 tun.

V rámci modernizace závodu byly v těchto letech vystavěny tři haly s užitnou plochou asi 15 000 m2. Účelem modernizace bylo vybudování výrobní základny s možností výroby dílů o velikosti 30 x 7 x 7 m. Této velikosti odpovídá i následné vybavení technologiemi povrchových úprav, obrábění a manipulace. Dokončením pracovišť pro povrchové úpravy, která zaujímají 1 500 m2 plochy byla ukončena základní fáze dobudování tohoto rozsáhlého díla a firma Famet se tímto dostala mezi nejlépe vybavené výrobce velkorozměrných energetických zařízení z hlediska povrchových úprav.

Reklama
Reklama

Ocelové velkorozměrné svařence

Sortiment svařenců se pohybuje v rozsahu hmotnosti od 200 do 250 000 kg o maximálních rozměrech 30 x 7 x 7 m. Jedná se většinou o tvarově a technologicky složité svařence pro energetický a chemický průmysl. Pro svařence jsou charakteristické složité díly, množství výztuh, střídání tlustostěnných a tenkostěnných profilů či plechů. Běžné tloušťky plechů se pohybují od 20 do 150 mm. Z toho vyplývá i nutnost tepelného zpracování a obrábění. Firma je vybavena několika svislými soustruhy s průměrem soustružení až 8 m a horizontálními vyvrtávačkami příslušných rozměrů. Téměř všechny svařence jsou povrchově i vnitřně defektoskopicky kontrolovány v závislosti na požadavcích zákazníka. Samozřejmostí je i žíhání svařenců v pecích.

Pracoviště povrchových úprav tvoří spojovací celek mezi svařovnami s obrobnou a halou konečné montáže a expedice. Zahrnuje tyto technologie: odmašťování, tryskání nerez dílců, tryskání ocelových dílců a žárové nástřiky (obr. 1). Zavážení výrobků je zajišťováno pomocí kolejových vozů o nosnosti 25 tun (každý) se čtyřmi kolejemi s rozchodem kolejí 2x 1 435 mm. Středem komor a kabin prochází řetězový dopravník pro pohon zavážecích vozů. V tryskacích komorách a kabině pro žárový nástřik jsou umístěny manipulační plošiny pro obsluhu, které zajišťují obslužnost po celém pracovním prostoru. Ke komorám a kabinám náleží i technologické zázemí pro recyklaci abraziva, pro odsávání a zachytávání prachu, výroba a úprava stlačeného vzduchu (kompresorovna), vodní hospodářství včetně ČOV a likvidace kalů. Pro manipulaci a nakládku dílů slouží na obou stranách mostové jeřáby, které se pohybují ve dvou výškových úrovních (obr. 2). Jelikož má závod vlastní přístav na řece Odře, jsou velké díly dopravovány na lodích.

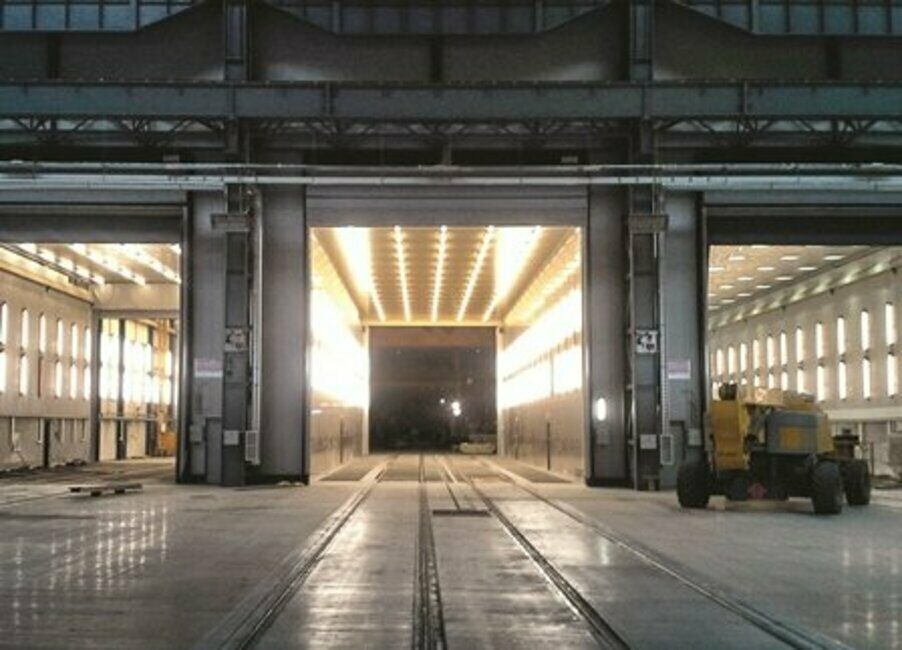

Obr. 1. Celkový pohled na pracoviště povrchových úprav.Zleva: tryskací komora 18 m, odmašťovací komora 36 m, tryskací komora 36 m

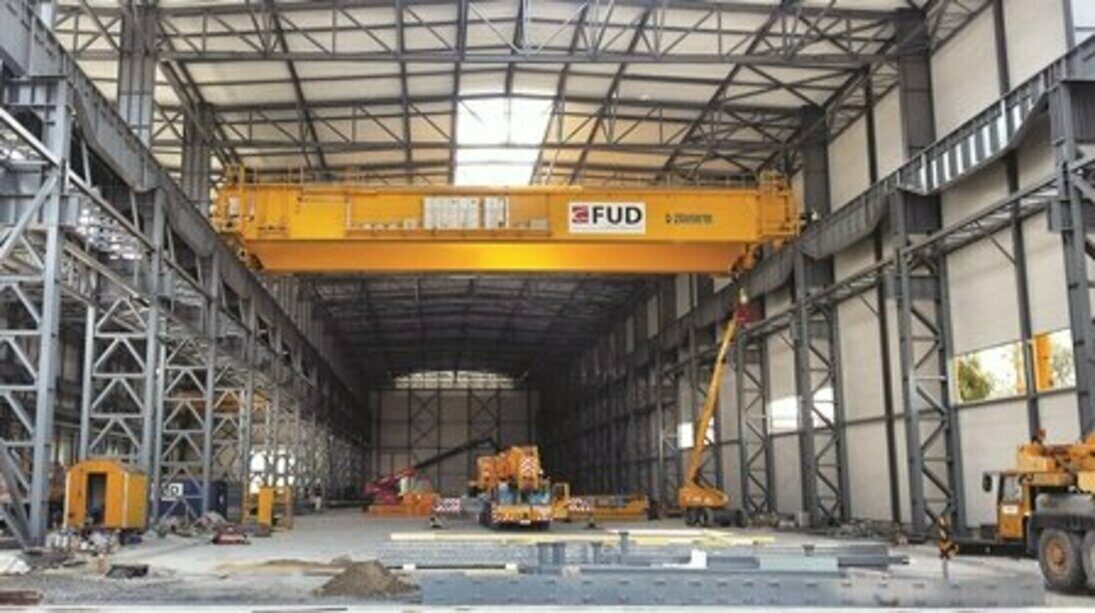

Obr. 2. Hala montáže a jeřáb s nosností 250 tun

Tryskací komory

Pracoviště povrchové úpravy je vybaveno dvěma velkorozměrnými tryskacími komorami. Ta první velikosti 36 x 9,2 x 9,2 m (obr. 3) je určena pro předúpravu svařenců vyrobených z běžných konstrukčních ocelí. Tryskací prostředek používaný v této komoře je ostrohranný ocelový granulát typu GH, který svou granulometrií umožňuje tryskat povrchy s drsností Rmax 50 až 80 µm. To je drsnost vhodná pro velkou přilnavost termických nástřiků, silnovrstvých anorganických i organických nátěrových systémů či duplexních (kombinovaných) povlaků.

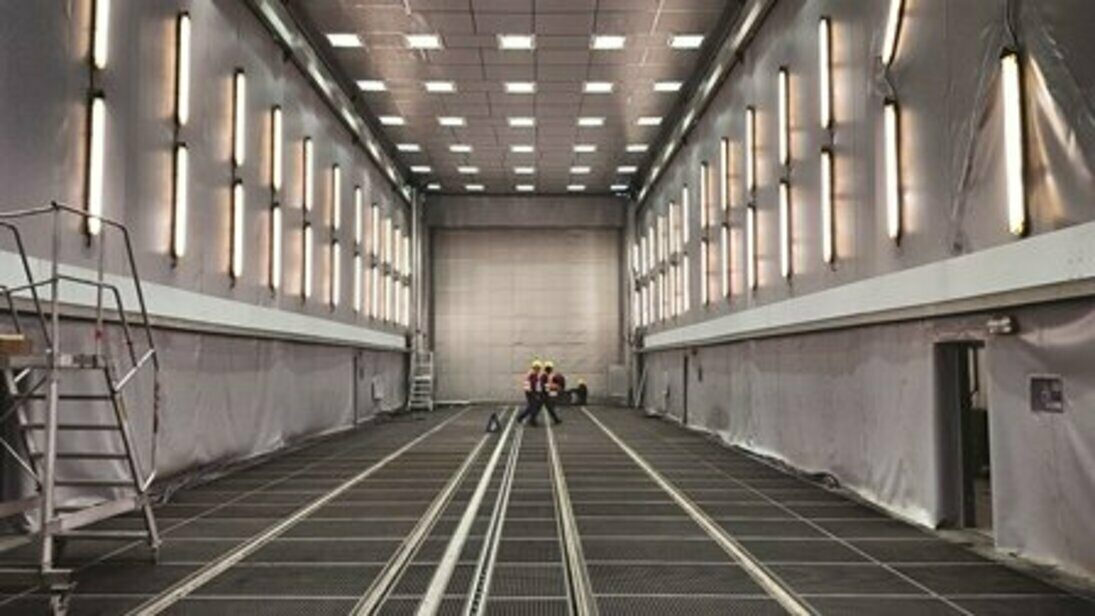

Obr. 3. Pohled do pracovního prostoru tlakovzdušné tryskací komory TTK 36 x 9,2 x 9,2 m

Podlaha komory je vybavena celoplošným sběrem abraziva (shrnovací dopravníky s elektropohonem), dvěma elevátory, třístupňovým čištěním abraziva, velkorozměrnými zásobníky pro vyčištěné abrazivo a pěti tlakovzdušnými tryskacími jednotkami. Na obrázku 4 je vidět rozměrný svařenec před otryskáním po provedené defektoskopické kapilární zkoušce svarů.

Obr. 4. Zavezený rozměrný svařovaný díl (hmotnost 23 tun) do tlakovzdušné tryskací komory TTK 36 x 9,2 x 9,2 m po provedení kapilární zkoušky svarů

Druhá tlakovzdušná tryskací komora velikosti 18 x 9,2 x 9,2 m je určena pro otryskávání povrchu nerezových výrobků skleněnými kuličkami (obr. 5). Podlaha je vybavena celoplošným sběrem abraziva, elevátorem se vzduchovým čističem abraziva, magnetickým separátorem abraziva, zásobníkem pro vyčištěné abrazivo a dvěma tlakovzdušnými tryskacími jednotkami. Používaným tryskacím prostředkem jsou skleněné kuličky (balotina), které nemají tak výrazný abrazivní účinek jako ostrohranný tryskací prostředek a jejich použití je ve sjednocování povrchu výrobků z nerezových ocelí, odstraňování lehce ulpělých okují a oxidů z povrchu svarů a jejich okolí. Obě komory mají vyložený strop a stěny abraziodolným materiálem.

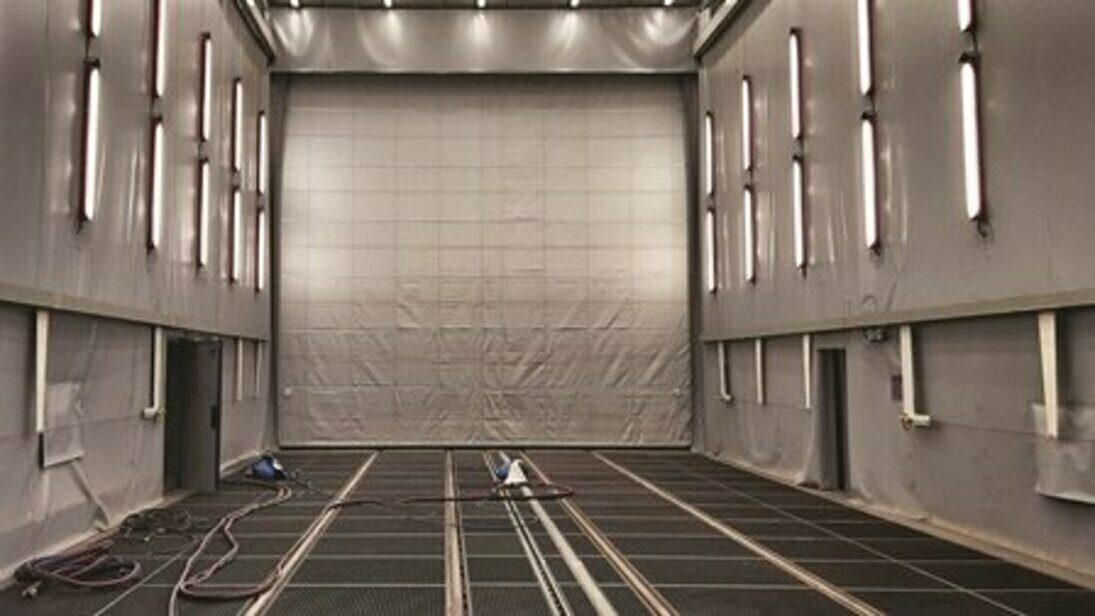

Obr. 5. Pohled do pracovního prostoru tlakovzdušné tryskací komory TTK 18 x 9,2 x 9,2 m

Vybavení tryskacích komor

Obě tryskací komory jsou osazeny vysoce účinnými vysokotlakými odsávacími ventilátory, které odsávají veškerý prach z komor vznikající při procesu tryskání. Prach se zachycuje na filtračních patronách velkokapacitních odlučovačů prachu. Odmašťovací kabina o velikosti 36 x 9,2 x 9,2 m se používá pro oplach a odmaštění dílů, které jsou kontaminovány řeznými kapalinami a oleji. Stěny komory jsou vyrobeny ze sendvičových panelů s nerezovou funkční stranou panelu z důvodu snazší údržby a delší životnosti (obr. 6). Pro vlastní proces odmašťování jsou používány speciální vysokotlaké agregáty s tlakem na trysce 300 bar a vlastním ohřevem vody s možností použití širokého sortimentu odmašťovacích přípravků, přípravků pro lehké moření a přípravků s fosfáty či inhibitory. Součástí příslušenství odmašťovací komory je kompletní vodní hospodářství včetně ČOV, které zajišťuje kompletní regeneraci oplachových vod včetně separace kalů pomocí kalolisu.

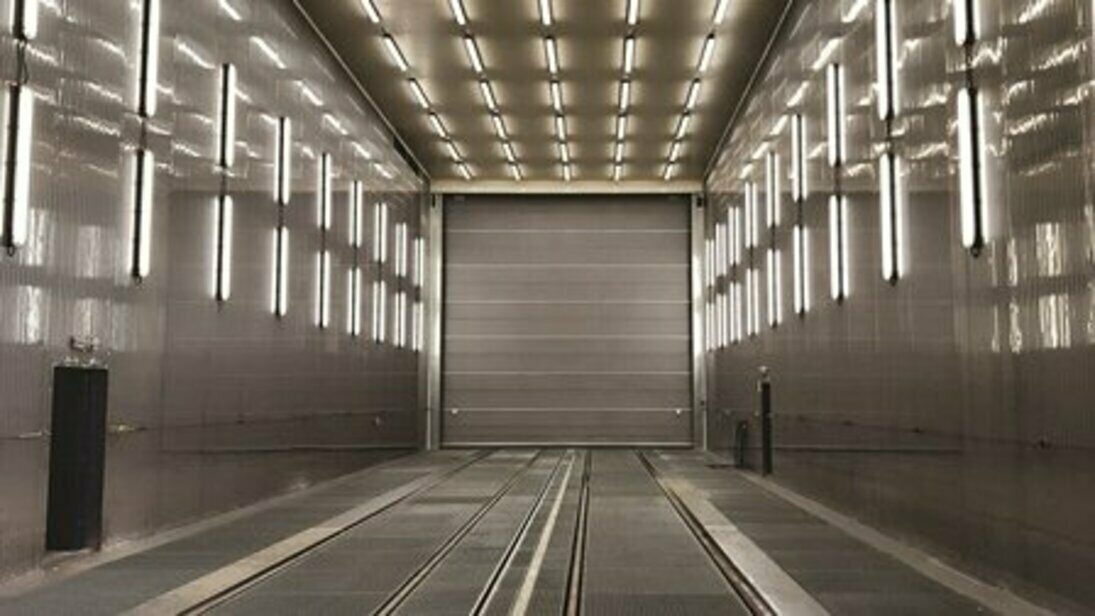

Obr. 6. Pohled do pracovního prostoru odmašťovací kabiny OK 36 x 9,2 x 9,2 m

Posledním článkem tohoto pracoviště je kabina pro provádění žárového (termického) nástřiku na předem otryskané dílce. Velikost kabiny je 18 x 9,2 x 9,2 m. Celá kabina je včetně odsávací vzduchotechniky vybavena tak, aby bylo možné žárově stříkat elektrickým obloukem zinek a jeho slitiny. Přestřiky jsou odsávány vysoce výkonnou vzduchotechnikou do odlučovačů prachu, které jsou zabezpečeny proti výbuchu nebo hoření kovových prachů. V obou tryskacích komorách i kabině pro žárový nástřik jsou umístěny pracovní plošiny, které umožňují bezproblémový přístup obsluhy k upravovaným velkorozměrným dílcům (obr. 7).

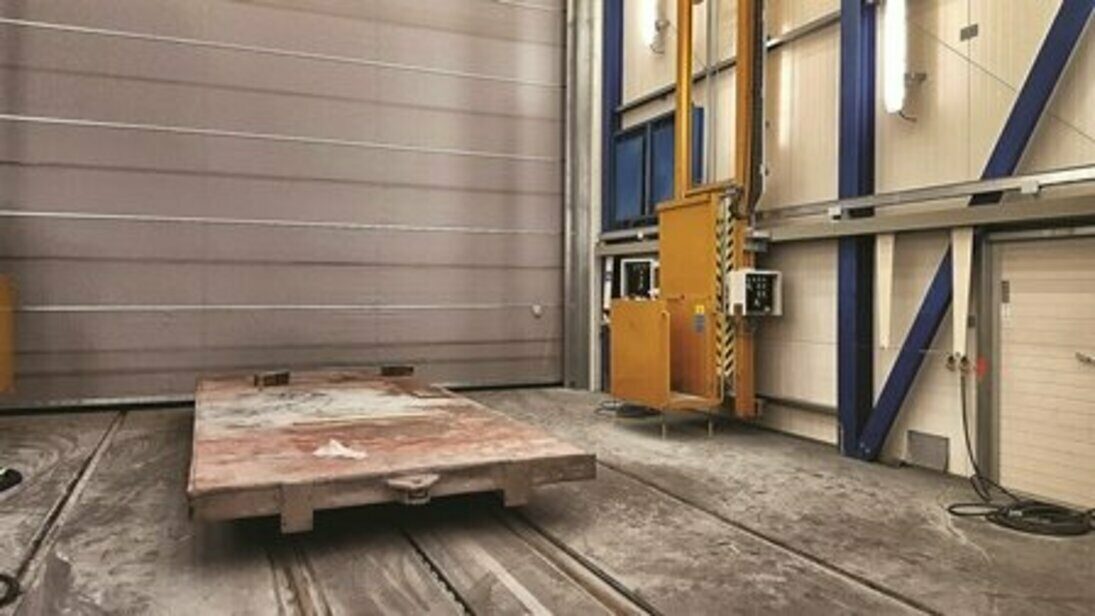

Obr. 7. Pohled do pracovního prostoru kabiny pro žárový nástřik Zn a jeho slitin s plošinou pro obsluhu

Umístění komor do technologického toku

Toto pracoviště navazuje na již dříve zbudovanou lakovnu, kde se výrobkům dostává konečné povrchové úpravy nátěrovými hmotami. Technologický uzel povrchových úprav, který firma SAF dobudovala v samém středu výrobních hal celého komplexu, dává tomuto uzlu jedinečné postavení v celém technologickém toku. Jednotlivá zařízení se mohou využívat v různých fázích výroby. Je možné odmašťovat díly po kalení do oleje či po obrábění před dalším svařováním. Nebo zbavovat vyžíhané konstrukce okují před další operací. Univerzálnost umístění zařízení se promítne i v ekonomice, kde se výrazně zkrátí manipulační časy a časy na dopravu do kooperací.

Je také nutné zmínit se v závěru i o zvýšení kvality provádění povrchových úprav. Tím, že vše je „pod jednou střechou“, odpadají problematické převozy a zdlouhavé přejímky u kooperantů a pracovníci kontroly mohou všechny případné problémy zjišťovat a následně řešit okamžitě. Uživateli se tímto dostalo do rukou zařízení, které je svým charakterem a rozsahem v Evropě výjimečné.

S.A.F.

Ing. Alexander Sedláček, Ph.D.

asedlacek@saf.cz

www.saf.cz
