Přestaneme vyrábět a budeme tisknout?

3D tisk (AM – Additive Manufacturing) je obor, který přes svou krátkou historii překvapuje v mnoha ohledech – efektivitou, praktičností, flexibilitou... Jeho využitelnost jako technologie roste téměř exponenciálně, a přitom ale trochu utajeně.

Leoš Kopecký

Leoš Kopecký, *1958, vystudoval VUT v Brně, elektrotechnologie, Konzervatoř Jaroslava Ježka v Praze, text a scénář. Od 1990 působí jako novinář a mediální expert, 2009-2012 Akademie věd ČR (SSČ) - popularizace vědy, marketing, od 2013 externí redaktor pro TA ČR, nezávislý novinář, publikování pro propagaci vědy, výzkumu a inovací. V 2015 založen nezávislý projekt Sci-line - online platformupro komunikaci R&D, nových materiálů a technologií. Projekt je zastřešen aktivitami společnosti ArtCom 3000, jejíž je spoluzakladatelem.

Reklama

Důvodem je samozřejmě obava o možné zcizení či okopírování konkrétních řešení užití. Například ještě v roce 2016 česká média psala, že výroba kovových součástek pomocí 3D tisku je trochu sci-fi, a přitom v témže roce na strojírenském veletrhu MSV Brno 2016 byly poprvé veřejnosti představeny některé ze zkušebních a testovacích dílců, na kterých byla testována technologie Hybrid Manufacturing (HM), jejíž součástí je 3D tisk z kovu. V té době už probíhalo patentové řízení tohoto unikátního českého řešení, jehož vývoj trval tři roky. Ano, 3D tisk patří mezi 10 nejpatentovanějších technologií mezi roky 2017–2020. A o překvapení z rozvoje 3D tisku vypovídají i data z různých předpovědí. Studie společnosti Roland Berger v roce 2016 odhadovala, že 3D výroba bude mít v roce 2023 tržní hodnotu 7,7 miliardy dolarů. A v roce 2021 byla tato předpověď skoro čtyřikrát vyšší. I když 3D tisk možná ještě nepřevezme celý výrobní průmysl, analytici předpovídají, že dojde k velkému růstu a trh 3D tisku bude mít do roku 2023 hodnotu 32,78 miliard USD.

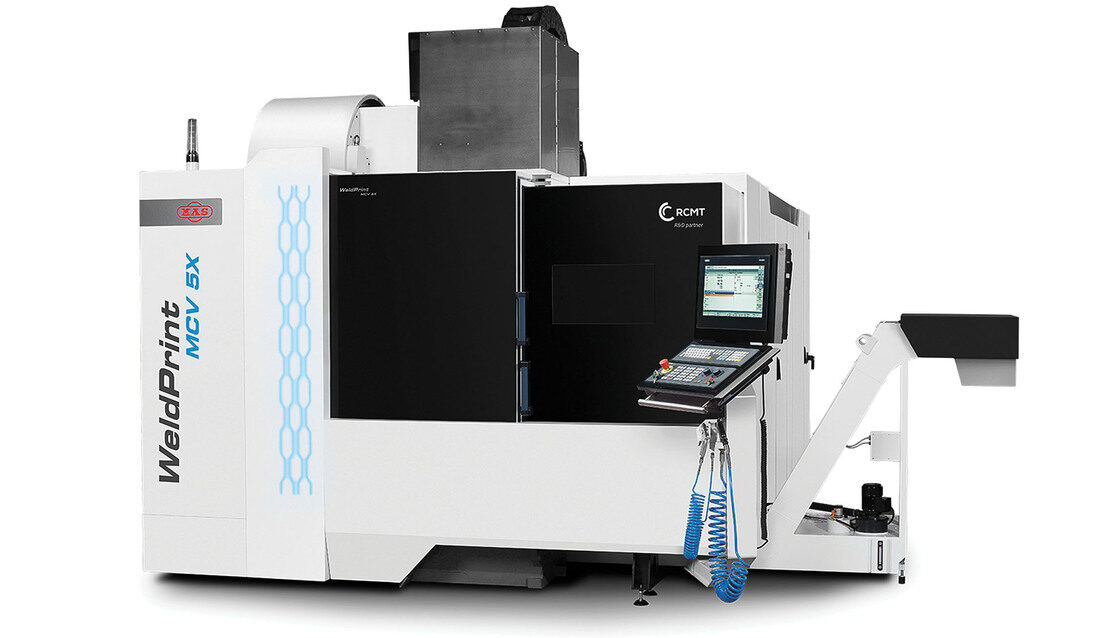

Stroj kategorie Hybrid Manufacturing (HM) – WeldPrint MCV 5X vyvinula firma Kovosvit MAS, ve spolupráci s Ústavem výrobních strojů a zařízení, Fakulty strojní ČVUT v Praze. (Zdroj: RCMT)

První vlaštovky

Charles Hull si v roce 1986 nechal patentovat technologii stereolitografie. Metodu, která se používá k vytváření objektů postupným vytvrzováním polymerů například UV zářením generovaným laserem, a to byl první 3D tisk. Dnes podobného principu využívá třeba 3D tisk v nano nebo mikrorozměrech.

První evropská nanotiskárna, kterou v roce 2012 vyvinul výzkumný tým Vídeňské technické univerzity, pracovala na principu technologie „two-photon lithography“, která je založena na tvrzení tekuté gumy zaostřeným laserovým paprskem, což mimo jiné v té době znamenalo výrazné zrychlení tisku. Poměrně složité předměty o rozměrech 20 až 50 mikrometrů bylo možno vytvořit za několik minut.

Současná česká nanotiskárna dokáže totéž a mnohem více. Vznikla díky spolupráci Ústavu přístrojové techniky AV ČR a firem API Optix a ELTEK. Možnosti užití 3D nano a mikrotisku jsou obrovské. Počínaje stavbou takzvaného lešení pro růst buněk, které tak dokážou vytvářet náhradu kostí, kůže i celých orgánů, až po nové druhy metamateriálů, jež mohou mít vlastnosti velmi podobné kovu, ale přitom být mnohem lehčí.

Reklama
Reklama

U těchto technologií byl použit laser a v mnoha dalších technologiích 3D tisku se s ním setkáváme a nepochybně budeme setkávat nadále. Laser se stal nástrojem 21. století pro celý technologický svět a my můžeme být právem pyšní na naše vědce a výzkumníky, kteří mají zásluhu nejen na tom, že už v socialistickém Československu v 60. letech minulého století u nás byla skvělá výzkumná laserová pracoviště a my jsme měli vlastní laser jako třetí země na světě (po USA a SSSR), ale díky našim specialistům také máme dnes dvě světová laserová centra v Dolních Břežanech – HiLASE a ELI Beamlines. Laserům a jejich aplikacím se věnují i v řadě dalších našich výzkumných ústavů, a vznikají tak třeba vláknové lasery nezbytné pro průmyslové aplikace. Laser sám je hodně citlivé zařízení a vláknový laser umožní optickým vláknem přenést světelnou energii i do pro něj nepřijatelného prostředí. Příkladem může být thuliový vláknový kontinuální laser pro průmyslové a medicínské užití, který vyvinuly společně Ústav fotoniky a elektroniky AV ČR, firmy Matex PM a SQS Vláknová optika, a Vysoká škola chemicko-technologická v Praze, Fakulta chemické technologie. Příznačné je, že na projektu spolupracovali i odborníci z laserového centra HiLASE. Vyvinutý laser generuje světelné záření o vlnové délce dva mikrometry, což je mimo jiné vhodná vlnová délka pro opracování polymerů.

„Novost řešení spočívá v prosazení laserového systému, který by atakoval nejlepší systémy, které jsou dnes komerčně dostupné. Díky vlnové délce, která doposud není dostatečně aplikačně využívána a díky malé dostupnosti takovýchto laserů, se objevuje obrovské pole aplikačního využití v různých oblastech průmyslu, medicíně, letectví a kosmonautice,“ říká Stanislav Němeček z Matex.

Přednosti kontinuálního vláknového laseru jsou především ve vysoké kvalitě laserového paprsku, v jeho dobré integrovatelnosti do výrobních linek, vysoký výkon i stabilita, 24hodinový provoz, nízké provozní náklady a dlouhá životnost budicích diod až 400 000 hodin.

Dokladem efektivní spolupráce vědeckých a výzkumných pracovišť může být i již zmíněná technologie HM kombinující plnohodnotnou generickou technologii (navařování kovu) a plnohodnotnou subtraktivní technologii pomocí frézování v pěti osách. Technologii společně vlastní a dále rozvíjí společnost Kovosvit MAS s Výzkumným centrem pro strojírenskou výrobní techniku a technologii (RCMT), ČVUT v Praze, Fakulta strojní.

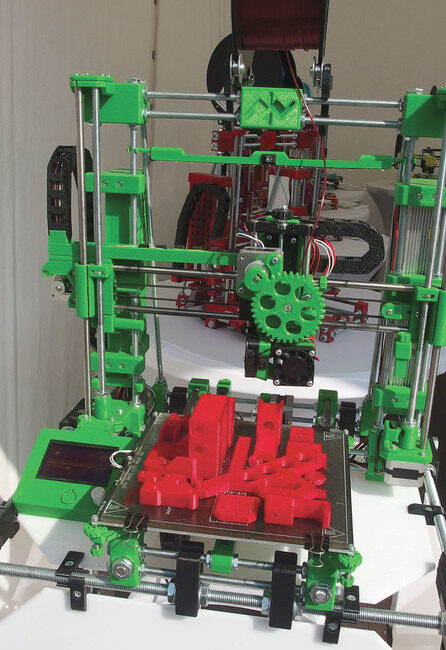

3D tiskárna na Future Port Prague 2018. (Zdroj: Sci-line)

Zítra se bude tisknout všude?

Naprostá většina technologií 3D tisku kovů využívá jako zdroj materiálu kovový prášek. Ačkoli je obtížné a nebezpečné s ním manipulovat v surovém stavu, jeho jedinečné vlastnosti z něj činí preferovaný typ kovového materiálu. V důsledku toho se hlavní rozdíly mezi typy kovových tiskáren týkají způsobu, jakým taví prášek do kovových částí. Setkáváme se tu s laserem, ale i se svazkem elektronů. Nejčastější metodou je selektivní laserové tavení (SLM), také známé jako přímé laserové slinování kovů (DMLS), selektivní laserové slinování (SLS), přímý tisk kovů (DMP), laserové slévání práškem (LPBF).

SLM tištěné díly jsou skvělé pro přesné, geometricky složité díly, které by jinak nebyly obrobitelné. Hodí se do široké škály aplikací: od zubní/zdravotní péče až po letecký průmysl. Objemy sestavení se pohybují od velmi malých (100mm krychle) po velké (800 mm x 500 mm x 400 mm) a rychlost tisku je střední. Přesnost těchto strojů je dána šířkou laserového paprsku a výškou vrstvy. Pro větší objemy je vyvinuta technologie, která místo kovového prášku používá kovový drát, a dají se tak vytvářet předměty až o velikosti 5 m x 1 m x 1 m.

Tavení elektronovým paprskem (EBM) používá k výrobě dílů elektronový paprsek místo laseru. Elektronový paprsek poskytuje méně přesné díly než SLM, ale proces je rychlejší.

Možnosti 3D tisku se dnes s výhodou uplatňují napříč obory a odvětvími – od strojírenství a výroby či produktového designu přes architekturu a stavebnictví až po vědecká a výzkumná pracoviště biotechnologie nebo umění a módu, a zákonitě každý obor má svá specifika. Současná největší běžně komerčně dostupná 3D tiskárna Original Prusa XL – CoreXY 3D je schopna tisknout předměty o velikosti 36 x 36 x 36 cm.

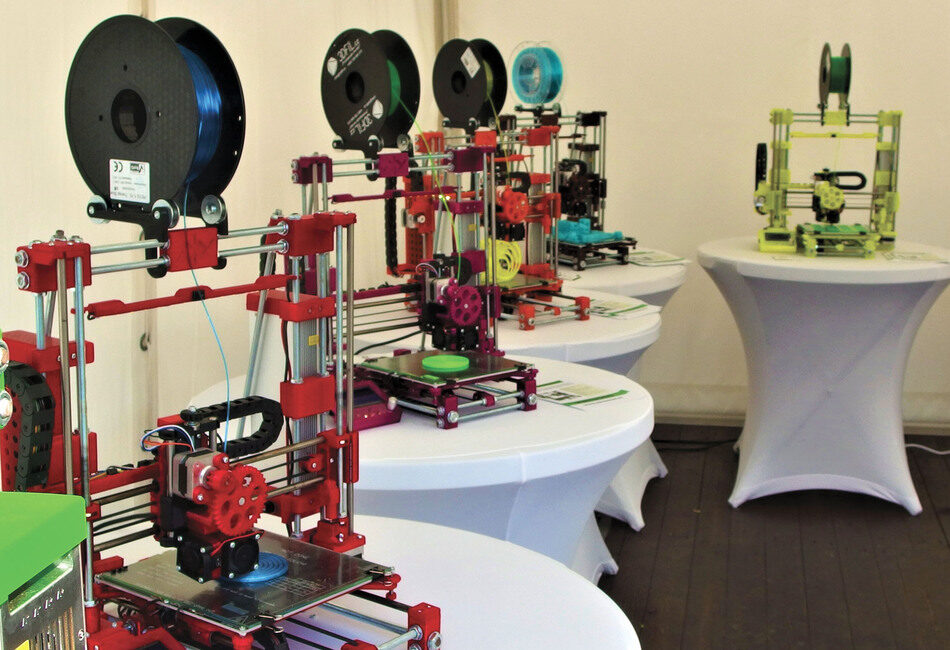

3D tiskárny na Future Port Prague 2018. (Zdroj: Sci-line)

Superlasery do firem

Největší 3D tiskárny najdeme zatím ve stavebnictví a je to oblast, ve které se výzkum odehrává odděleně na několika pracovištích v ČR. Každopádně je to technologie, která do stavebnictví přinášejí nejen úspory materiálu a energií, ale příslibem je i zvýšení produktivity oboru. Citujeme z materiálu, který poskytl prof. Rudolf Hela z VUT v Brně, Ústavu technologie stavebních hmot a dílců, kde se tomuto vývoji věnují: „Technologie 3D tisku nepotřebuje bednění, materiál může být dodáván přímo z míchačky do tiskové hlavy a tvrdne přímo v uložených vrstvách. Významným přínosem je i možnost tvorby různě zakřivených organických tvarů, které v klasicky bedněných konstrukcí nejsou možné. Z jistého pohledu je 3D tisk budov technologicky snazší než klasický stavební postup. Na druhé straně je 3D tisk výrazně náročnější na vlastnosti použitého betonu z hlediska stejnorodosti reologických vlastností v čerstvém stavu – čerpatelnost v malých průřezech potrubí pro max. zrno až 8 mm, neměnná konzistence, řízená tixotropie, rychlost tuhnutí a tvrdnutí.“

Reklama

A budoucnost 3D tisku? Je jisté, že vývoj těchto technologií bude pokračovat stále rostoucím tempem, český výzkum a vývoj nezůstává pozadu. Nedávno bylo oznámeno zahájení stavby inovačního centra Brain 4Industry v Dolních Břežanech, které bude zaměřeno především na technologickou pomoc malým a středním českým firmám. „Posláním HiLASE je aplikace superlaserů z laboratoří do reálného prostředí firem. Propojujeme naše špičkové laserové technologie s metodami 3D tisku, a tak pomáháme inovovat český průmysl,“ konstatuje Tomáš Mocek, vedoucí centra HiLASE.
