Produktivní stroje pro rozmanitou výrobu

Frézování, soustružení, apretace, výroba ozubení – všechny tyto technologické operace zvládají japonské stroje Brother Speedio. Kdo by čekal takovou univerzálnost od strojů, které se samy před deseti lety označovaly jako „závitořezy“, anglicky „tapping center“? Vysvětlení vyžaduje provést malou sondu zaměřenou na principy a vývoj asijské průmyslové výroby a související s děním v automobilovém průmyslu.

Ondřej Svoboda

Jednatel a spolumajitel společnosti Misan. Vystudoval čtyřleté gymnázium. Z mimoškolních aktivit se věnoval prakticky denně sportu. Po ukončení doktorského studia na ČVUT a nástupu do zaměstnání si dálkovou formou doplnil vzdělání v elektrotechnice (výuční list) z důvodu získání oprávnění pracovat samostatně na zařízeních pod napětím (vyhláška 50). Jeho volba padla na Strojní fakultu ČVUT, specializaci „výrobní stroje a zařízení“. Po ukončení doktorského studia spojeného se zaměstnaneckým poměrem ve Výzkumném centru pro strojírenskou výrobní techniku a technologii RCMT na Fakultě strojní ČVUT v Praze pracoval po dobu jednoho roku ve výrobním závodě jednoho z japonských výrobců obráběcích strojů v Anglii. Poté přišel do rodinné firmy Misan, kterou jeho otec spoluzakládal. Věří, že směřování jeho firmy najde pozitivní odezvu v českém průmyslu, jehož budoucnost vidí právě v zaměření na složité a přesné výrobky vyráběné s nejvyšší produktivitou.

Reklama

Na úvod se sluší podotknout, že domácí výrobci automobilů jsou pro japonské výrobce obráběcích strojů velmi vítanou a ctěnou skupinou zákazníků, s nimiž neustále konzultují jejich potřeby a pro něž se nezdráhají vyvíjet i specifická řešení, nad nimiž my v Evropě občas kroutíme hlavou. Přerod automobilové výroby, související patrně s nekončícím blahobytem „rozvinutého“ světa, je charakterizován touhou po tvorbě alespoň minimálně individualizovaných automobilů. Ty tam jsou doby, kdy vlastnictví automobilu bylo výsadou a kupovalo se to, co bylo zrovna k dispozici. Ceníky jednotlivých automobilek jsou mnohastránkovými brožurami o desítkách, někdy i stovkách položek, z nichž může zákazník vybírat. Z hlediska výroby tato skutečnost často znamená přesun od hromadné výroby naprosto stejných dílců k jejich menším sériím, vykazujícím větší či menší odlišnosti. V anglosaské literatuře se pro tento režim výroby ujalo značení „high mix, low volume“.

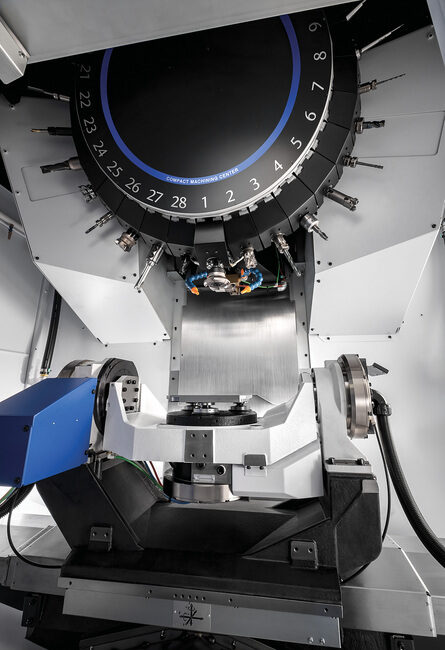

Pracovní prostor stroje 500Xd2-100T s přípravou pro výměnu palet. (Zdroj: Misan)

Větší podíl rozmanité výroby otevřel prostor pro nové hráče, kteří vnesli čerstvý vítr do tradičně klidných vod. Jsouce úspěšní na svém domácím hřišti, jali se tito hráči uplatňovat svá řešení i za mořem, tedy také u nás v Evropě. Velmi názorným příkladem je japonský výrobce Brother. Výše zmíněné (původní) označení strojů „tapping center“ nahradili u Brotheru daleko progresivnějším novotvarem „Speedio“ a zahájili „produktovou ofenzivu“ na všech frontách. Postupně uvedli zcela nové typy strojů, ale i inovace stávajících modelových řad a především aplikovali další technologie, čímž u svých strojů výrazně zvýšili univerzálnost. Podívejme se tedy, které novinky se ve stáji Brother Speedio objevily.

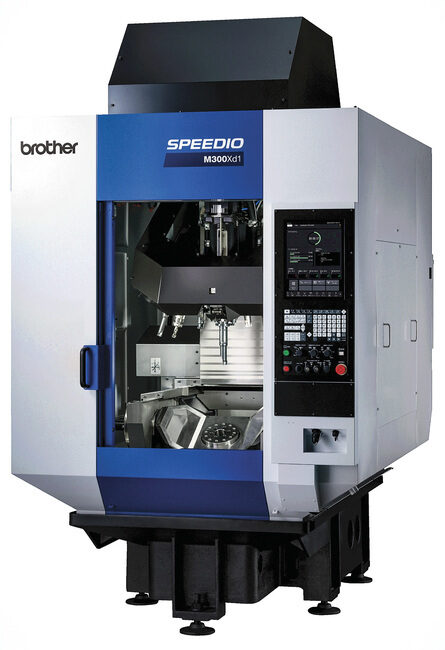

Kompaktní soustružnicko-frézovací centrum M300Xd1. (Zdroj: Misan)
Reklama
Reklama
Reklama

Frézování

Nejzajímavějším přírůstkem je bezesporu pětiosé obráběcí centrum U500Xd2-5AX, které má DNA tříosých strojů Brother. Vyznačuje se tedy ultrarychlou výměnou nástrojů, vynikající dynamikou rozběhu a zastavení vřetene a vysokým zrychlením ve všech strojních osách – to vše je povýšeno na úroveň souvislého pětiosého stroje. Oproti předchozí generaci stroje došlo k několika vylepšením: Předně byly zvětšeny rozjezdy os YZ z 400 mm na 450 mm, resp. z 300 mm na 380 mm. Dále byly zvýšeny otáčky (výchozího) vřetene z 10 000 ot.min−1 na 12 000 ot.min−1. Do standardní výbavy se dostaly podpůrné funkce pro souvislé pětiosé obrábění – řízení špičky nástroje, transformace (obrobkových) souřadnic, funkce pro vyhlazování trajektorií nástroje a programování souřadnic s přírůstkem 0,1 mikrometru. Hlavní inovací je možnost využít velkokapacitní zásobník nástrojů s celkem sto pozicemi (verze stroje U500Xd2-100T). To otevírá prostor pro obrábění opravdu složitých dílců s řadou technologických operací (nejen v automobilovém průmyslu). Technické řešení velkokapacitního zásobníku je postaveno na doplnění standardního zásobníku (28 pozic) dvěma postranními kotoučovými zásobníky (2x 36 pozic), propojenými přesouvači, jež zajišťují předávání jednotlivých nástrojů do hlavního (středového) zásobníku. Celý systém je podpořen grafickým rozhraním v rámci řídicího systému stroje.

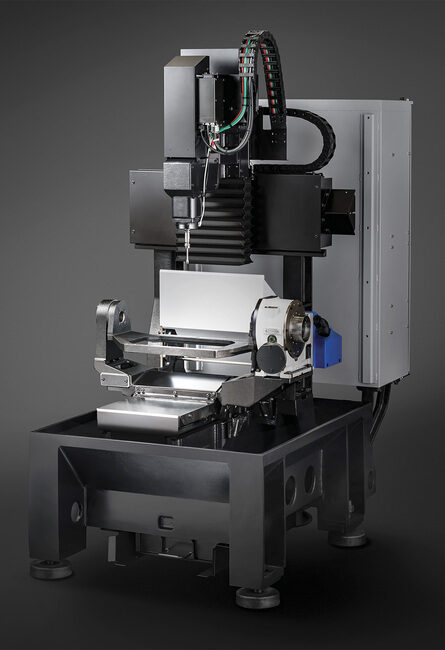

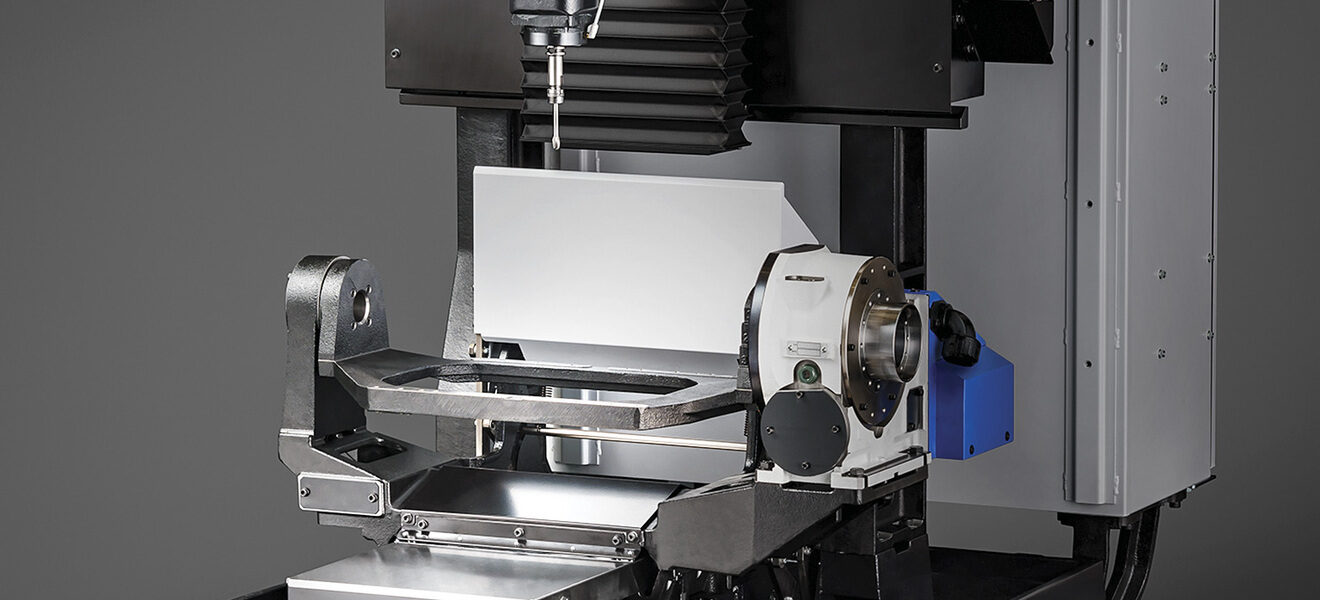

Struktura stroje DG-1, určeného pro apretaci odlitků. (Zdroj: Misan)

Frézování + soustružení, výroba ozubení

Kombinace několika technologií obrábění v jednom stroji je trend, který se zmíněným režimem „high mix, low volume“ bezprostředně souvisí. Pozorujeme to již řadu let u různých výrobců obráběcích strojů. Řešení firmy Brother však vyniká efektivitou zastavěného prostoru stroje v poměru k velikosti obráběného dílce. Těžko hledat kompaktnější víceprofesní stroj nesoucí běžně silové sklíčidlo s průměrem 300 mm. Řeč je o stroji typu M300Xd1-5AX. Na půdorysu zaujímajícím 4,8 m2 lze obrábět dílce do průměru 450 mm a délky/výšky 350 mm. K dispozici je pět souvisle řízených os včetně karuselovacího stolu s maximálními otáčkami 1 500 ot.min−1. Jednou z posledních inovací je přidání synchronizace obou vřeten (soustružnického i frézovacího), což je nutným předpokladem pro aplikace technologií zajišťujících výrobu ozubení. Firma Brother podporuje jak metodu odvalovacího frézovaní (gear hobbing), tak metodu loupání ozubení (skiving). Z řad M200 a M300 strojů Brother se tak stávají vskutku univerzální obráběcí prostředky, schopné pružně reagovat na aktuální požadavky výroby.

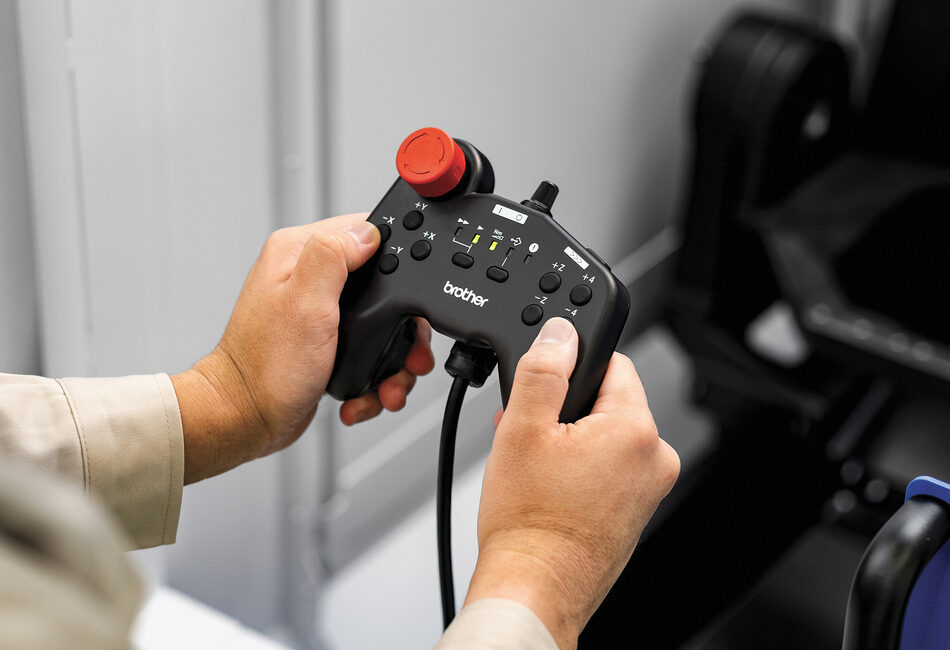

Ruční ovládací prvek – gamepad stroje DG-1. (Zdroj: Misan)
Reklama

Apretace odlitků a odjehlování

V posledních letech narůstá v automobilovém průmyslu podíl odlitků z neželezných kovů. Je to logickým důsledkem nových trendů v tomto odvětví a zejména snahy o snížení celkové hmotnosti vozidel, ať už disponují jakýmkoliv typem pohonu. Doprovodným jevem je tedy také nárůst potřeby apretace odlitků ze strany sléváren a obroben. Nedokonalosti odlitků i pozůstatky po odstranění vtokových soustav jsou charakteristické svou rozmanitostí, související s postupným opotřebováním formy, ale i s vlastnostmi taveniny. Apretace odlitků je často stále prováděna ručním způsobem. Tento proces není produktivní, a navíc je fyzicky náročný. Vyskytují se i robotizovaná apretační pracoviště, ta jsou však obvykle naladěná na hromadnou výrobu stejných nebo vzájemně podobných dílců. Firma Brother se rozhodla vstoupit do této problematiky vlastním řešením, odvozeným od obráběcích center Speedio, ovšem s výrazně upraveným řídicím systémem stroje. Novinka nese označení DG-1 „Deburring center“. Koncepčně se jedná o svislé tří- nebo čtyřosé obráběcí centrum s upínacím kuželem vřetene o velikosti 15 a s maximálními otáčkami vřetene 20 000 ot.min−1. Výměna nástrojů je realizována ze zásobníku s kapacitou šesti míst. Unikátní je programování stroje, realizované v několika navazujících krocích. Řízení je za tímto účelem doplněno o malý odnímatelný panel, připomínající svým tvarem tzv. gamepad, známý především z herních konzolí. V prvním kroku programování se pomocí tohoto panelu ručně najede do blízkosti upnutého odlitku, a to v několika charakteristických bodech. Ve druhém kroku řídicí systém stroje tyto body automaticky propojí a vytvoří souvislé dráhy, po kterých bude veden odjehlovací nástroj. Ve třetím kroku může obsluha stroje (v případě potřeby) upravit vytvořené trajektorie. V posledním, čtvrtém kroku řídicí systém automaticky přetransformuje trajektorie v obráběcí program, který lze následně spustit. Důležitým aspektem (při vlastním procesu apretace) je kontrola momentového zatížení vřetene stroje a dále vyhodnocení v reálném čase a buď přizpůsobení, nebo zastavení pohybů stroje. Výhody stroje DG-1 lze tedy shrnout takto: nahrazení ruční práce, lepší opakovatelnost a produktivita procesu (díky číslicovému řízení), stejně jako jednoduchá příprava procesu, nevyžadující znalosti programování CNC strojů.
