Zvýšení životnosti odvalovacích fréz

Odvalovací frézy jsou nástroje, které se používají při výrobě ozubení odvalováním. Jde o nejčastější způsob výroby ozubených kol, kdy se samotná fréza odvaluje po vnějším obvodu obráběného kola, které se pomalu otáčí. Zuby odvalovací frézy tak vytvářejí profil ozubení. Pro zajištění požadované přesnosti a kvality povrchu vyráběných ozubených kol při minimálních nákladech je nezbytné sledovat celý komplex výrobních parametrů. Kontrolovat je nutné zejména geometrii řezné hrany, drsnost povrchu a kvalitu povlaku na odvalovacích frézách.

Odvalovací frézy patří mezi složité a drahé nástroje, a proto se renovují – přeostřují s následným povlakováním (obr. 1). Tím můžeme maximalizovat využití frézy. Cílem je, aby renovace, tedy ostření a povlakování, byla provedena takovou technologií, která znamená minimální opotřebení ostří jednotlivých zubů, a tedy zajišťuje maximální produktivitu a ekonomickou efektivitu při výrobě ozubených kol. Další podmínkou je i minimalizace nezbytného úběru při následném přeostřování fréz. Dodržení tohoto komplexu parametrů pak vede k prodloužení časů mezi výměnami fréz, zkrácení neproduktivních časů na stroji a tím i zvýšení výkonu stroje. Důsledkem pak je minimalizace nákladů a výrobních časů připadajících na jedno ozubené kolo.

Reklama
Reklama
Reklama

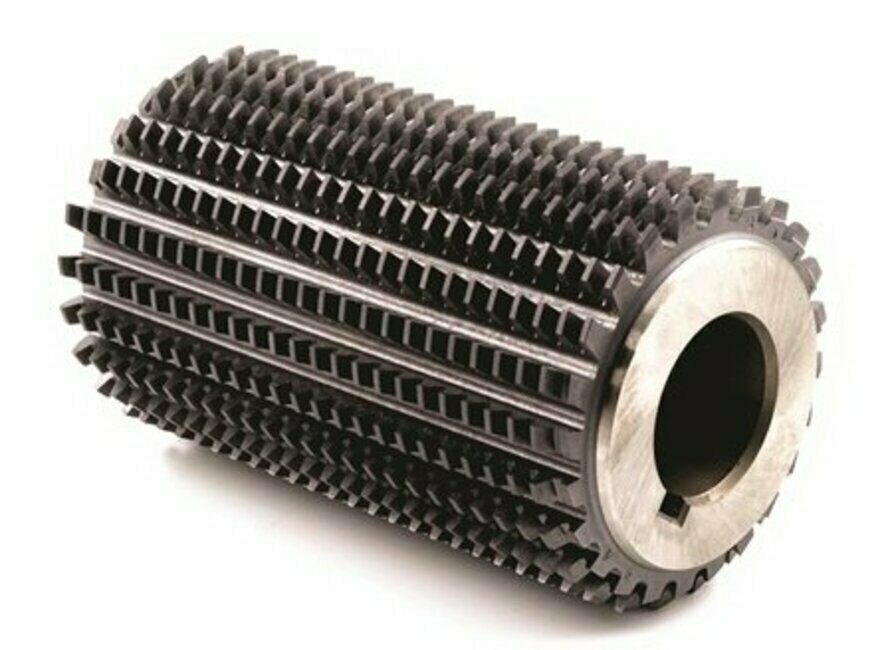

Povlakovaná odvalovací fréza

Chemické odpovlakování a přeostření

Prvním krokem při každé renovaci je odstranění starého povlaku. Odpovlakování probíhá chemickou cestou za použití takových chemikálií, které nenaruší základní materiál. Odpovlakování provádíme jak u tvrdokovových, tak i ocelových odvalovacích fréz.

Důležité je stanovení optimální technologie repase odvalovací frézy. Základem je přeostření frézy (přebroušení z čela zubů) při zachování původní přesnosti a současně s minimálními otřepy. Kontrola frézy na makroskopu (při zvětšení cca 50x) po naostření pak prokáže, zda broušení bylo dostatečné a na všech zubech jsou odstraněny povrchové defekty vzniklé v důsledku předchozího opotřebení.


3D sken řezné hrany
Pro zvětšení klikněte na obrázek.

Otřepy po repasi jsou nepřípustné

Pro správnou funkci musejí být odstraněny otřepy. Při ponechání byť jen zbytků otřepů na hranách jsou tyto překryty povlakem a při nasazení frézy do výroby dochází prakticky k okamžitému utržení otřepu i s povlakem. Funkční hrana zubů pak zůstává bez povlaku, což má velmi negativní dopad na namáhání zubů a rychlost jejich opotřebení.

Současně s odstraňováním otřepů je nutno provést rektifikaci, tedy zajištění optimální geometrie řezné hrany. Je třeba zdůraznit, že geometrie ostří musí být zajištěna v co nejužším tolerančním poli na celé délce ostří – tedy na hlavě i na patě zubů. Jedině tak bude dosaženo požadovaného výsledku. Geometrie řezné hrany je volena podle způsobu nasazení frézy, tj. zejména práce na sucho nebo pod emulzí.


Záznam z měření geometrie zubu – Alicona
Pro zvětšení klikněte na graf.

Technologie mokrého tryskání a následná kontrola

Odjehlení a rektifikace je ve VÚHŽ prováděna technologií mokrého tryskání. Regulací zrnitosti, tlaku tryskacího média a úhlu dopadu média na zpracovávané zuby lze efektivně řídit geometrii řezné hrany v celém profilu zubu. Při optimální volbě parametrů mokrého tryskání probíhá současně i finální doleštění povrchu zubů před povlakováním. Před povlakováním je tak zajištěna potřebná geometrie řezné hrany, optimální drsnost povrchu zubů a jsou vytvořeny podmínky pro adhezi povlaku k základnímu materiálu.

Geometrie řezné hrany je kontrolována opticky na přístroji Alicona. Měření probíhá vždy na náhodně vybraných 5–10 zubech podle modulu. Toto zařízení umožňuje provést 3D skenování ostří a u naskenované 3D plochy stanovit úhel břitu (obr. 2), rádius řezné hrany a drsnost v jejím okolí. Prakticky lze během jednoho měření stanovit všechny potřebné kritické parametry (obr. 3). Z měření je vystaven protokol, výsledky měření jsou archivovány a slouží k následnému statistickému vyhodnocování závislosti životnosti frézy na geometrii na řezných hranách.

PVD povlak vhodný pro renovaci odvalovacích fréz

VÚHŽ vyvinul nový nanokompozitní povlak HOB COMP, který má velmi dobré fyzikální vlastnosti. Vysokou otěruvzdornost, vysokou odolnost vůči abrazi a vysokou teplotní stabilitu. Adhezní vrstvu tvoří TiN, na které je deponovaná nanostrukturovaná, extrémně odolná optimalizovaná vrstva AlTiN-X. Tento povlak je nanášen při tloušťce 4–5 µm. Jedná se o nanopovlak sestávající z vrstev o tl. 50–200 nm. Jelikož nanesením povlaku nedochází ke snížení drsnosti povrchu nástroje, naopak hodnota drsnosti Ra vzroste, je vhodné pro její opětovné snížení povrch povlaku po jeho nanesení finálně přeleštit. Toto je možné provést lapováním nebo mokrým jemným pískováním s upravenými parametry procesu, tj. vzdálenost, úhel, rychlost a tlaku tryskacího média.

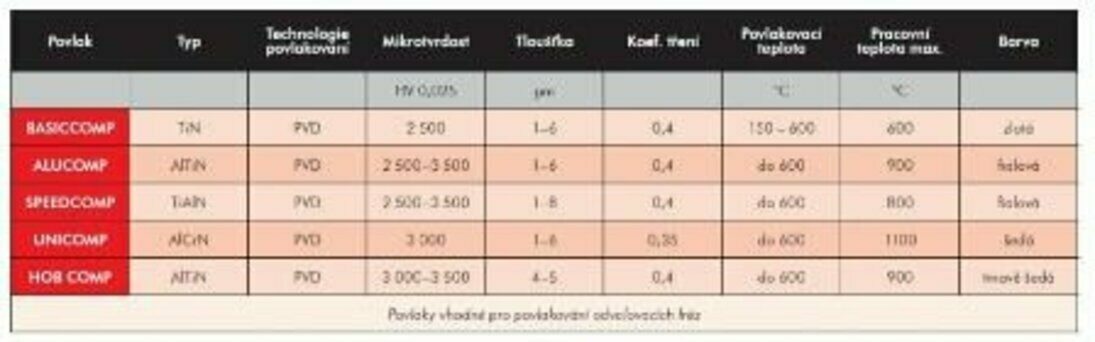

Pro zvětšení klikněte na tabulku

Nakonec je vhodné zařadit opětovnou kontrolu geometrie řezné hrany. Geometrie řezné hrany je závislá na typu odvalovací frézy, typu obráběného materiálu a všech parametrech řezného procesu. Pro každou aplikaci je stanovena optimální geometrie řezné hrany s povolenou tolerancí poloměru zaoblení.

Výsledky srovnávacích testů provedených u repasovaných odvalovacích fréz napovlakovaných ve VÚHŽ a u dalších dodavatelů jednoznačně prokázaly přínos vyvinutého povlaku jako součást výše uvedeného způsobu renovace odvalovacích fréz. Odvalovací frézy s vyvinutým povlakem snižují úběr při přeostřování na minimum.

VÚHŽ

Ing. Slavomír Hořejš, CSc., Ing. Petr Unucka, Ph.D.

horejs@vuhz.cz

www.vuhz.cz
