Je několikaletý bezúdržbový provoz filtrace opravdu možný?

V současné době se na trhu objevují filtrační jednotky, které jsou k dispozici za překvapivě nízké ceny. To je samozřejmě velmi lákavé, ale taková nabídka obvykle obsahuje čertovo kopýtko – a tím jsou provozní náklady. A protože podobná zařízení se nepořizují na jednu sezonu, jsou právě reálné provozní náklady to, co by mělo zájemce o tuto technologii zajímat především.

U řady produktů lze totiž snadno naletět na „princip inkoustové tiskárny“ – zařízení pořídíte za neuvěřitelnou cenu, ale poté jste odkázáni na cenovou libovůli dodavatele, protože vhodné inkoustové náplně nikde jinde neseženete. Snadno se tak stane, že již po ročním provozu dosáhnou vaše celkové výdaje mnohem vyšší částky, než kdybyste si pořídili kvalitní laserovou tiskárnu – a tento cenový rozdíl v nákladech bude i nadále narůstat.

Snižovat cenu skříní filtračních zařízení, do kterých se vkládají vlastní filtrační elementy, je s ohledem na trvalou optimalizaci výrobních procesů problematické; tím spíše, že ceny surovin a energií neustále narůstají. Skokové změny je možné v tomto případě dosáhnout pouze velmi kompromisním výběrem použitých komponent, a to již může být opravdu na úkor kvality.

Reklama
Reklama
Reklama
Filtrační věž Absolent

Nejdůležitější vlastnost – účinnost a životnost

Solidní výrobci filtrační techniky jsou si výše popsaného problému dobře vědomi, a proto hlavní důraz věnují vývoji interních filtračních komponent. Jedná se přitom o zapeklitou snahu vyladit dvě nejdůležitější vlastnosti, které by měl filtrační element mít – a které jsou bohužel v přímém protikladu. Je to účinnost filtrace daného filtračního elementu a jeho životnost.

Abychom vysvětlili, oč vlastně jde – představme si filtrační prvek jako síto, přes které proudí vzduch s částicemi různé velikosti. Čím jsou oka síta větší, tím méně částic filtr zachytí a tím déle se bude také zanášet; to je typický příklad dlouhé životnosti a nízké účinnosti. Pokud ale vybereme síto s co nejmenšími oky, zachytí jak malé, tak i velké částice, ale také se rychle zcela ucpe a vzduch přestane prakticky proudit. V tomto případě je účinnost vysoká, ale životnost velmi krátká.

Tím, jak se zvyšují požadavky na stále kvalitnější jakost výstupního vzduchu (např. v České republice je nyní normou stanovený limit koncentrace olejových a emulzních aerosolů na hodnotu 5 mg.m-3, zatímco v mnoha zemích jsou limity mnohem přísnější), roste snaha pracovníků vývojových oddělní nalézt nová, neotřelá řešení a vyvinout takové filtrační materiály a principy, které budou současným trendům plně vyhovovat.

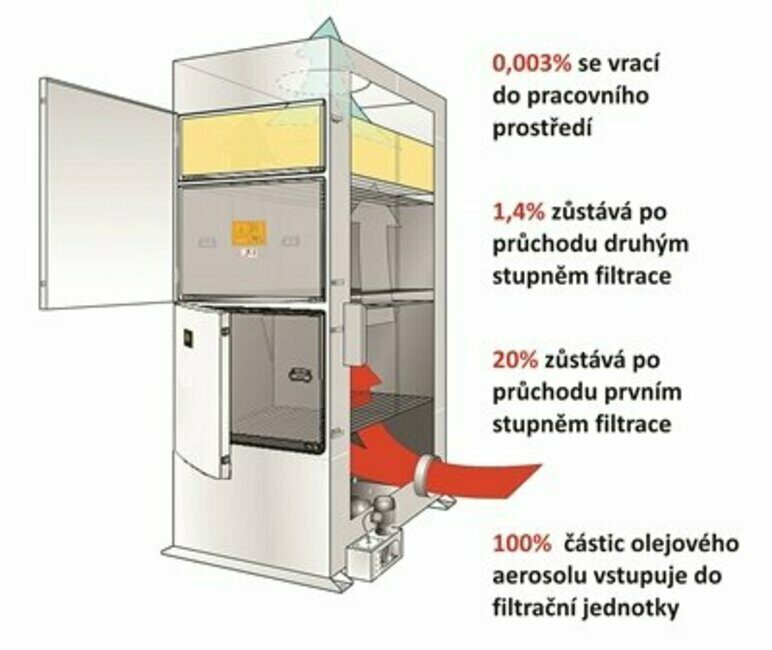

Princip filtračního systému věže Absolent

Třístupňová sestava

V oblasti filtrace olejových či emulzních aerosolů a vysoce koncentrovaných olejových kouřů je pravděpodobně nejdále švédská firma Absolent. Tato firma dnes nabízí třístupňovou filtraci, přičemž první a druhý stupeň je schopen samodrenáže, třetí stupeň je vysokokapacitní robustní HEPA filtr třídy H13. První filtrační stupeň je schopen zachytit až 80 % všech nečistot, které jsou do filtrační věže nasávány. Druhý, jemnější stupeň slouží pro filtraci jemných částic, které projdou prvním stupněm filtrace. Třetím stupněm je HEPA filtr normalizované třídy H13, který je určen pro zpracování sub-mikronových částic a díky kterému je výstupní jakost vzduchu trvale na úrovni tisícin mg.m-3 nebo ještě lepší. Úroveň filtrace je tedy mimořádná a navíc dlouhodobě neměnná. Jaká je však životnost sestavy?

Nyní se dostáváme k jádru věci – technikům firmy Absolent se podařil husarský kousek. Dokázali vyvinout takový filtrační materiál, který je schopen po určitém stupni nasycení provádět samočištění – automatický odvod nashromážděných nečistot. Materiál prvního a druhého stupně se samozřejmě liší, ale schopnost samodrenáže je společná. Jedná se o vícevrstvený materiál z mikrovláken optimalizovaných vlastností, na nichž vlivem určitých fyzikálních procesů ulpívají částice odsávaného aerosolu. Ty se časem spojují do větších objektů, až získají takový objem a hmotnost, že sklouznou po vlákně dolů. Tento proces s vysokou mírou entropie začne poté, co se nové filtrační stupně nasáknou na určitou úroveň a díky tomu se již dále nezanášejí.

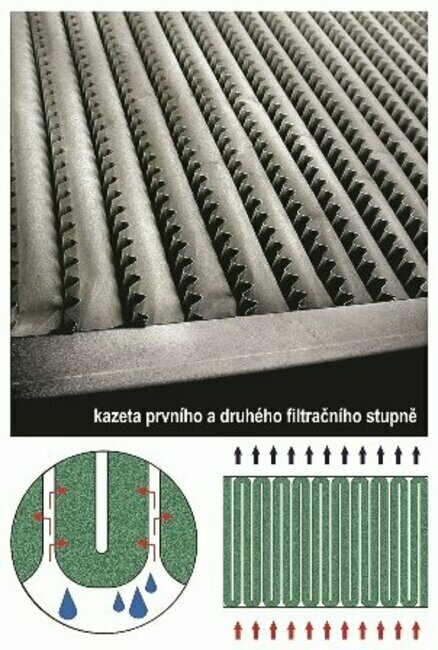

Kazeta prvního a druhého filtračního stupně a systém samodrenáže

Co to fakticky znamená?

Praktický efekt je pro uživatele velmi příjemný – aniž by bylo třeba přikročit ke snížení kvality filtrace, mohou filtrační věže firmy Absolent pracovat extrémně dlouho, aniž by byl potřeba zásah lidské ruky. Standardní záruční podmínky na životnost filtračních elementů u řady Absolent pro běžné strojírenské technologie jsou dvanáct měsíců bezúdržbového provozu pro všechny filtrační stupně. Je však docela běžné, že filtrační elementy není třeba měnit i několik roků (překvapující není ani životnost šest let a více).

Princip mikrovláknového filtru S-Fusion od společnosti Filtermist

Touto cestou se vydala i britská firma Filtermist International, která na český trh dodává velmi rozšířené dynamické odlučovače FIiltermistXcel. Pro náročnější aplikace vyvinula mikrovláknový sekundární filtr S-Fusion, který pracuje na stejném principu. Díky principu samodrenáže je běžný i několikaletý pracovní cyklus filtru, aniž by došlo k jeho zanesení nebo ke zhoršení parametrů filtrace, a to přesto, že tento filtrační prvek je docela malý.

Doporučujeme proto nechat si zpracovat rozbor nákladů například na deset let provozu, rozhodně se to vyplatí.

David Kratochvíl
