Zdroj: Ceratizit

Společnost Ceratizit představuje systém pro digitální budoucnost třískového obrábění. Monitorovací a regulační systém ToolScope neustále zaznamenává signály přicházející ze stroje, které vznikají v rámci výrobního procesu. Tato data se vizualizují a používají pro monitorování a regulaci řezného procesu a stroje. Výsledkem optimalizace je zpravidla dvouciferné procentuální zlepšení bezpečnosti procesu, zkrácení doby cyklů a prodloužení životnosti nástroje.

Reklama

Systém ToolScope přináší vylepšení v celé řadě oblastí, včetně řízení procesu, životnosti nástroje, kvality obrobku, hospodárnosti a ochrany stroje. Loguje komplexní data generovaná strojem, zobrazuje je ve formě grafu nebo tabulky a tato data vyhodnocuje. Odchylky od požadovaných stavů jsou detekovány v reálném čase a uživatelé mohou v případě potřeby nechat ToolScope automaticky zasahovat do výrobního procesu. ToolScope využívá data o použití nástroje k vytvoření informativní analýzy životnosti nástroje a zaznamenané prostoje stroje spolu s jejich příčinami jsou použity v analýze doby obrábění. Kritické parametry procesu jsou dokumentovány, aby bylo zajištěno, že kvalita komponent je vždy taková, jaká je požadována. ToolScope také monitoruje stav stroje a funguje jako „airbag“: pokud dojde ke kolizi, lze se spolehnout, že ToolScope spustí nouzové zastavení.

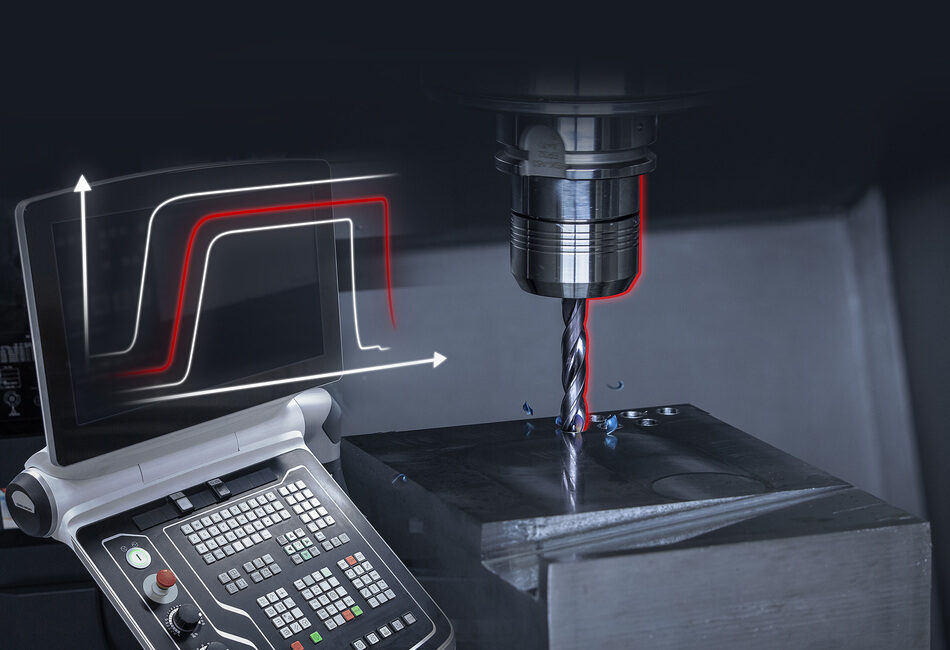

Systém ToolScope poskytuje širokou škálu vylepšení, včetně řízení procesu, životnosti nástroje, kvality obrobku, hospodárnosti a ochrany stroje. (Zdroj: Ceratizit)

Aplikace pro každý požadavek

Na mikroúrovni lze tyto výhody přičíst různým softwarovým komponentám, které společnost Ceratizit poskytuje v rámci systému ToolScope a které si zákazníci mohou vybrat individuálně podle svých vlastních požadavků. Každá z níže popsaných aplikací má potenciál optimalizovat výrobní proces a učinit jej spolehlivějším a také zlepšit nákladovou efektivitu.

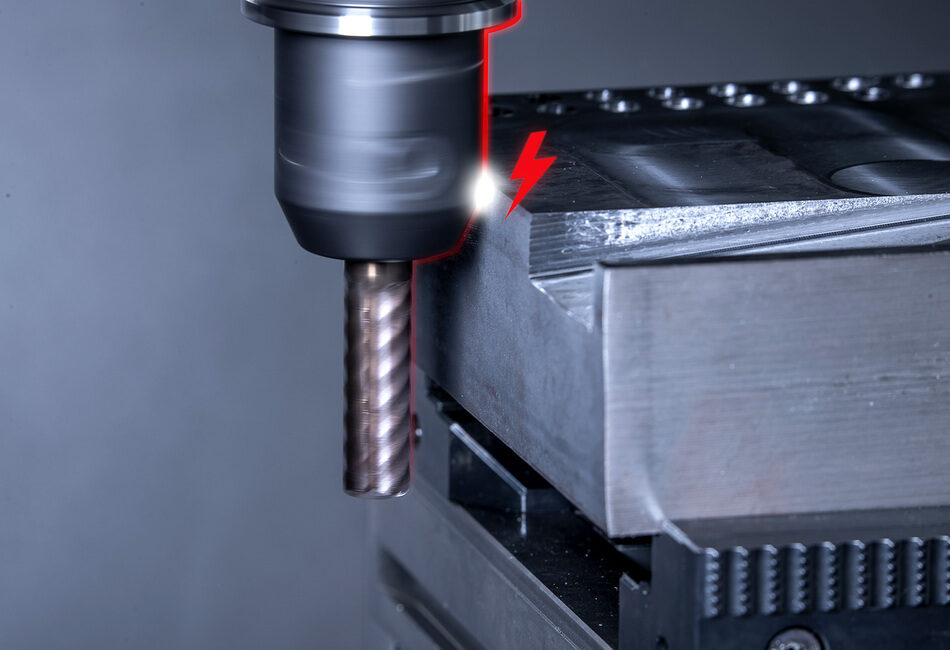

Hardwarový modul CD (detekce kolize) zaznamená kolize v rychloposuvu pomocí senzoru zrychlení. Za méně než jednu milisekundu se aktivuje nouzové zastavení a tím se zabrání vzniku větších škod. (Zdroj: Ceratizit)

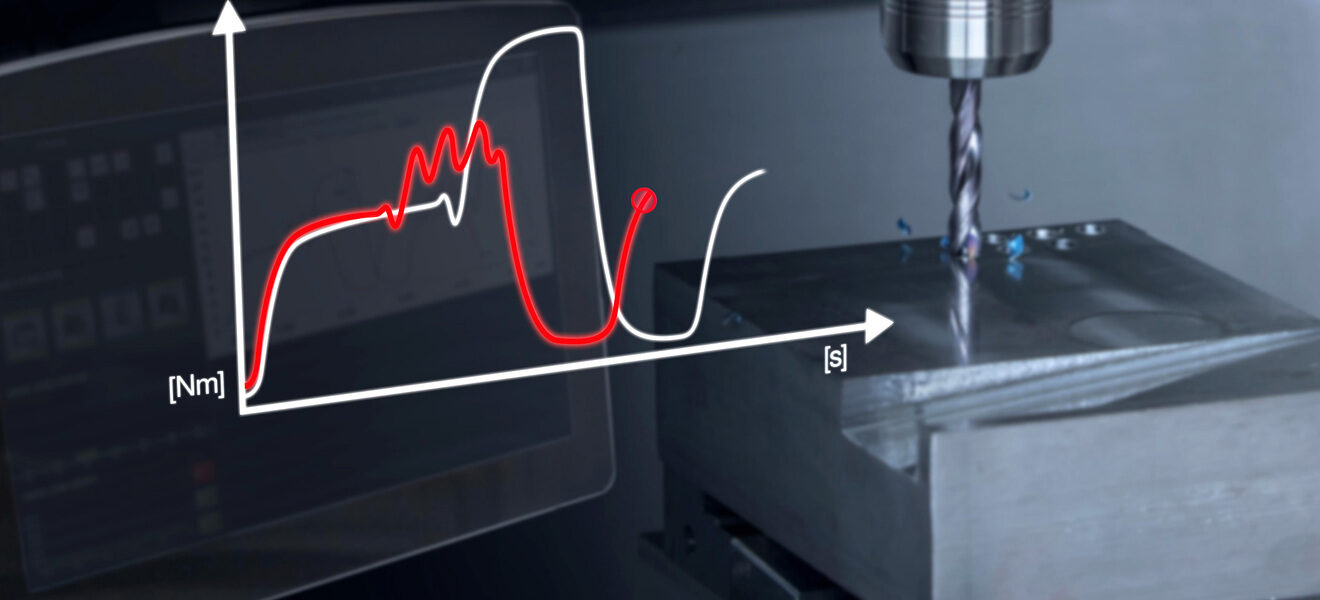

TS-PM (monitorování procesu) detekuje zlomení nástroje a minimalizuje následné poškození nástroje, obrobku a stroje. Tuto funkci lze rychle a snadno přizpůsobit individuálnímu výrobnímu procesu. Umožňuje bezobslužnou výrobu díky 100% kontrole pracovních operací.

Pomocí TS-WEAR (monitorování opotřebení) systém ToolScope identifikuje opotřebené nástroje na základě průměrných řezných sil, což umožňuje plně využít životnost nástroje. Díky tomu dochází k redukci nákladů na nástroje, protože je optimalizováno využívání nástrojů, dochází k minimalizaci zničení nástroje a zvyšuje se využitelnost stroje.

TS-AFC (adaptivní regulace posuvu) urychluje proces tam, kde je to bezpečné a možné, a současně chrání nástroj tím, že zachycuje výkonové špičky. Hodnota posuvu stroje je přizpůsobena na základě skutečných parametrů obrábění. Software zkracuje doby cyklů a chrání stroj před přetížením.

Následná analýza výrobních dat umožňuje zvýšit produktivitu výroby. (Zdroj: Ceratizit)
Reklama

Ochrana stroje

Hardwarový modul CD (detekce kolize): Senzor zrychlení zaznamená kolizi v rychloposuvua za méně než jednu milisekundu se aktivuje nouzové zastavení, které zabrání vzniku větších škod. Tato funkce může snížit náklady na opravy, zkracuje prostoje stroje a dokumentuje kolize.

TS-CM (monitorování provozního stavu): Zde se snímá takzvaný otisk prstu stroje. Tak lze prostřednictvím provozního stavu stroje zobrazovat tendenční průběh. Sledování tendenčního průběhu usnadní údržbě provádět konkrétní nezbytná opatření. To poskytuje týmu údržby užitečné informace, které jim pomohou při plánování údržby a vyhledávání chyb. Softwarový nástroj umožňuje včasnou detekci poškození ložisek v osách a vřetenech.

Funkce TS-TCLog (protokol výměny nástrojů) zaznamenává využití nástroje pomocí počitadla obrobených kusů nebo počitadla životnosti (řezné hrany), čímž se sníží administrativní zátěž. Analýza odchylek životnosti nástroje odhaluje optimalizační potenciál.

Pokud chcete zaznamenat výrobní data stroje a uložit je pro další analýzu, můžete se rozhodnout pro TS-MDA (analýzu dat stroje). Výrobní data zahrnují prostoje strojů a jejich příčiny. Analýza těchto dat může umožnit vysoké zvýšení produktivity.

TS-QRep (dokumentace kvality): Tento modul ukládá data z monitorování kritických procesů v reálném čase a vytváří tak kompletní dokumentaci jejich kvality. Aby se zajistil vysoký jakostní standard, jsou podporovány i speciální kontrolní normy „GEP11TF12“ a „MTV548-4“, platné pro letecký průmysl.

TS-Connect (síťové funkce): Implementace systému ToolScope do firemní sítě umožňuje automatický přenos dat na server nebo na síťový disk. Tím je zajištěno dlouhodobé ukládání dat, automatická funkce zálohování i dálkový přístup.

V návaznosti na instalaci je společnost Ceratizit schopna nadále podporovat uživatele relevantním know-how, aby mohl systém ToolScope využít pro nové komponenty a procesy a dosáhnout tak celkové optimalizace výroby.
